Westfalia 15 01 44 Manuel utilisateur

Bedienungsanleitung

Instruction Manual

Druckluft-Sandstrahlpistole

Artikel Nr. 15 01 44

Air Sand Blaster

Article No. 15 01 44

Instruction manuals provide valuable hints for using your new

device. They enable you to use all functions, and they help you

avoid misunderstandings and prevent damage.

Please take the time to read this manual carefully and keep it for

future reference.

Bedienungsanleitungen enthalten wichtige Hinweise für den

Umgang mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle

Funktionen zu nu

tzen, und sie helfen Ihnen, Missverständnisse

zu vermeiden und Schäden vorzubeugen.

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in

Ruhe durchzule

sen und bewahren Sie diese für späteres

Nachlesen gut auf.

Sehr geehrte Damen und Herren

Dear Customer

III

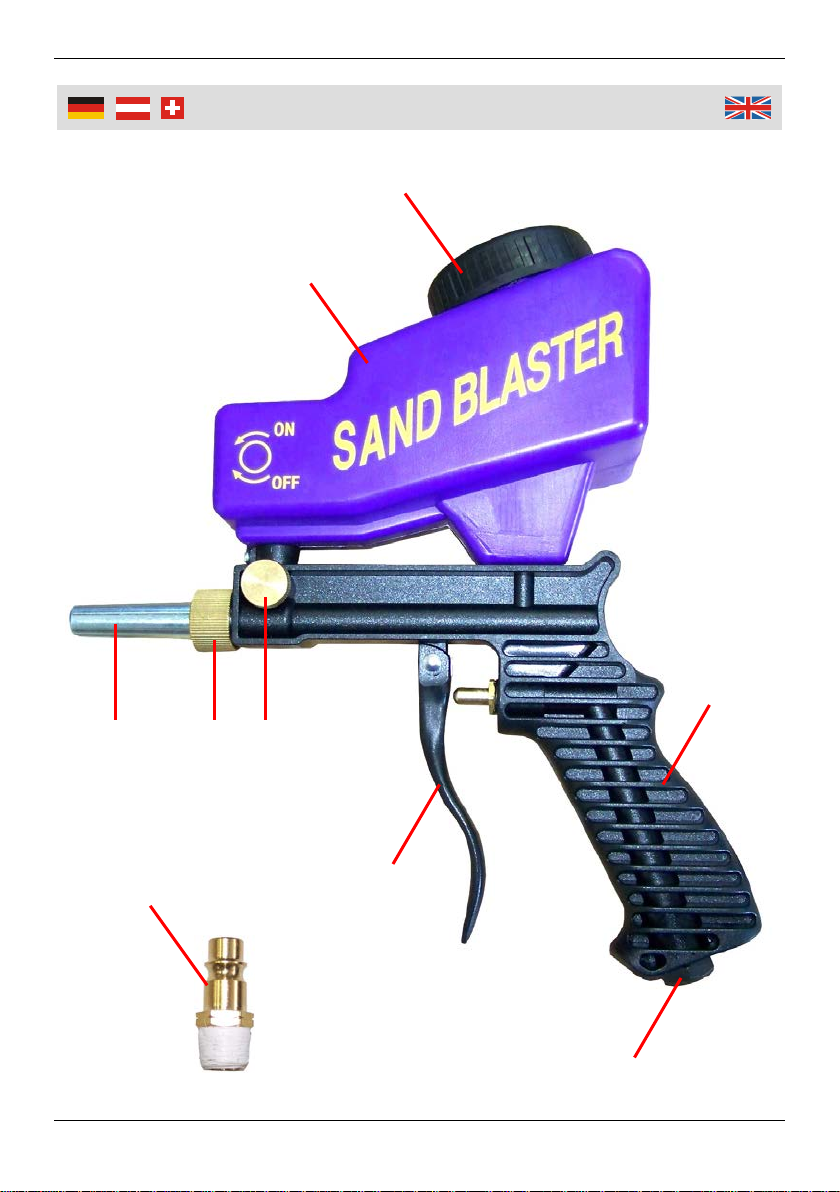

Übersicht Werkzeuge | Overview ToolsÜbersicht Zubehör | Overview AccessoryÜbersicht | Overview

1 Verschlusskappe Lid

2 Strahlgutbehälter Grinding Material Container

3 Strahldüse Nozzle

4 Verschraubungsring Ring Nut

5 Mengenregulierer Regulator

6 Abzugshebel Trigger

7 Druckluftanschluss Compressed Air Connection

8 Handgriff Handle

9 Druckluft-

Schnellkupplungsadapter Air Quick Coupling Adaptor

Übersicht | Overview

Table of Contents

Inhaltsverzeichnis

Sicherheitshinweise ..................................................Seite 2

Bestimmungsgemäße Verwendung..........................Seite 4

Vor der ersten Benutzung.........................................Seite 4

Inbetriebnahme.........................................................Seite 4

Luftdruck und Luftmenge ..........................................Seite 5

Wartung, Schmierung und Pflege.............................Seite 5

Lagerung...................................................................Seite 6

Technische Daten.....................................................Seite 12

Safety Notes ............................................................ Page 7

Intended Use............................................................ Page 9

Before first Use ........................................................ Page 9

Start-up.................................................................... Page 9

Air Pressure and Air Volume.................................... Page 10

Maintenance, Lubrication and Care ......................... Page 11

Storing...................................................................... Page 11

Technical Data......................................................... Page 12

Sicherheitshinweise

Die Druckluft-Sandstrahlpistole ist nur für den privaten Gebrauch

bestimmt. Sie ist nicht für den gewerblichen Dauereinsatz

bestimmt.

Entsorgen Sie nicht benötigtes Verpackungsmaterial oder

bewahren Sie dieses an einem für Kinder unzugänglichen Ort

auf. Es besteht Erstickungsgefahr!

Verwenden Sie die Sandstrahlpistole gemäß dieser Bedienungs-

anleitung und nur für den bestimmungsgemäßen Einsatzbereich.

Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten dürfen die Druckluft-Sandstrahlpistole nicht

benutzen, es sei denn sie werden durch eine Betreuerin/einen

Betreuer beaufsichtigt und unterwiesen.

Halten Sie die Sandstrahlpistole außer Reichweite von Kindern.

Die Druckluft-Sandstrahlpistole darf nur von sachkundigen

Personen in Betrieb genommen werden. Bei unsachgemäßer

Benutzung oder jeglicher Veränderung können gesundheitliche

Beeinträchtigungen sowie Sachschäden entstehen.

Richten Sie die Sandstrahlpistole niemals auf sich selbst oder

andere Personen oder auf Tiere. Verwenden Sie das Gerät nicht

in der Nähe von Autos, Möbeln, Glas, etc., da diese durch die

Verstreuung des Sandes beschädigt werden könnten.

Tragen Sie beim Arbeiten mit der Sand-

strahlpistole die erforderliche Schutzklei-

dung, insbesondere Schutzbrille, Strahl-

schutzhelm, Gehörschutz und Schutzhand-

Beachten Sie bitte zur Vermeidung von Fehlfunktionen,

Schäden und gesundheitlichen Beeinträchtigungen die

beigefügten Allgemeinen Sicherheitshinweise sowie

folgende Hinweise:

Sicherheitshinweise

schuhe.

Verbinden Sie den Druckluftanschluss nur über die

Schnellverschlusskupplung mit dem Druckluftwerkzeug und

regulieren Sie die Arbeitsdruckeinstellung über einen Druck-

minderer. Der maximal zulässige Arbeitsdruck von 8 bar darf

niemals überschritten werden.

Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare

Gase oder halogenierten Kohlenwasserstoff.

Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten

Sitz und Funktionstüchtigkeit. Lose Schläuche können eine

ernsthafte Verletzungsgefahr darstellen.

Trennen Sie vor Einstellungsarbeiten, vor Störungsbeseitigung,

bei längerem Nichtgebrauch und bei Wartungsarbeiten die

Druckluft-Sandstrahlpistole von der Druckluftquelle.

Die Druckluft-Sandstrahlpistole darf nicht zweckentfremdet oder

umgebaut werden. Verwenden Sie nur Original-Zubehör. Nicht

empfohlenes Zubehör kann ein Gefahrenrisiko darstellen.

Tragen Sie das Gerät nie am Schlauch, sondern halten Sie das

Gerät am Gehäuse.

Halten Sie den Handgriff trocken und frei von Öl oder Fett.

Verwenden Sie die Druckluft-Sandstrahlpistole nicht in der Nähe

von brennbaren Flüssigkeiten, Gasen oder Staub. Durch Funken

können sich Staub oder Gase entzünden.

Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen

Sie mit Umsicht an dieArbeit.

Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet

oder es beschädigt wurde. Unternehmen Sie keine eigenen

Reparaturversuche. Wenden Sie sich an unseren Kundendienst.

Benutzung

Bestimmungsgemäße Verwendung

Die Druckluft-Sandstrahlpistole ist ein druckluftbetriebenes

Werkzeug für den vielseitigen Einsatz. Die Sandstrahlpistole

eignet sich z.B. zum Sandstrahlen von Eisen, Blechen,

Metallgegenständen, etc.

Zur bestimmungsgemäßen Verwendung gehört auch das

Einhalten der Anleitung.

Jede darüber hinausgehende Verwendung (andere Medien,

Gewaltanwendung) oder eigenmächtige Veränderung (Umbau,

kein Original-Zubehör) können Gefahren auslösen und gelten als

nicht bestimmungsgemäß.

Vor der ersten Benutzung

Nehmen Sie die Druckluft-Sandstrahlpistole und die benötigten

Zubehörteile aus der Verpackung und überprüfen alle Teile auf

Transportschäden. Halten Sie die Verpackungsmaterialien von

Kleinkindern fern. Es besteht Erstickungsgefahr!

Inbetriebnahme

1. Drehen Sie den Mengenregulierer (5) im Uhrzeigersinn zu.

2. Schrauben Sie den Druckluft-Schnellkupplungsadapter (9) auf

den Druckluftanschluss (7) der Sandstrahlpistole.

3. Drehen Sie die Verschlusskappe (1) gegen den Uhrzeigersinn

los.

4. Befüllen Sie den Strahlgutbehälter (2) mit geeignetem Sand-

strahlmittel.

5. Schließen Sie den Strahlgutbehälter wieder mit der Verschluss-

kappe.

6. Verbinden Sie den Druckluftkompressor über einen flexiblen

Druckluftschlauch mit dem Schnellkupplungsadapter und

nehmen Sie den Druckluftgenerator in Betrieb.

7. Drehen Sie den Mengenregulierer gegen den Uhrzeigersinn auf.

Benutzung

8. Führen Sie die Sandstrahlpistole an das zu bearbeitende Objekt

heran. Drücken Sie auf den Abzugshebel (6), um die

Sandstrahlpistole in Betrieb zu nehmen. Je weiter der

Abzugshebel eingedrückt wird, desto stärker wird der Strahl.

Führen Sie ggf. vorher einen Probelauf an einem nicht mehr

benötigten Werkstück durch.

9. Lassen Sie den Abzugshebel los, um die Luftzufuhr/den aus-

tretenden Sandstrahl zu stoppen.

10.Drehen Sie den Mengenregulierer im Uhrzeigersinn zu.

11.Trennen Sie das Werkzeug nach der Arbeit vom Druckluft-

generator.

12.Reinigen Sie das Werkzeug anschließend mit einem feuchten

Tuch.

Luftdruck und Luftmenge

Die Druckluft-Sandstrahlpistole sollte mit einem Druck von 6 bar

und mit einem Kompressor mit einem Luftvolumen von min.

200 l/min betrieben werden. Ein größerer Druck als der max.

zulässige Druck von 8 bar würde aufgrund höherer Belastung die

Lebensdauer des Gerätes verkürzen. Ideal ist ein Kompressor

mit einem Luftvolumen von 300 – 400 l/min.

Verwenden Sie nur Anschlussschläuche mit einem

Innendurchmesser von mindestens 9 mm. Bedenken Sie bitte

beim Einstellen des Luftdrucks, dass der Druck bei einer

Schlauchlänge von 10 m und einem Innendurchmesser von

9 mm um ca. 0,6 bar absinkt.

Wartung, Schmierung und Pflege

Um eine einwandfreie Funktion und lange Lebensdauer zu

gewährleisten, ist eine gewissenhafte Wartung unerlässlich.

Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt.

Korrosionsrückstände, Staub und Schmutz aus der Versor-

Benutzung

gungsleitung beeinträchtigen die Leistung und schaffen tech-

nische Probleme. Eine dem Werkzeug vorgeschaltete Wartungs-

einheit mit Filter und Reduzierventil entzieht der Luft Feuchtigkeit

und Schmutz und regelt den Betriebsdruck.

Reinigen Sie die Sandstrahlpistole nach der Arbeit mit einem

feuchten Tuch.

Benutzen Sie keine chemischen Reinigungsmittel, die aggressive

Substanzen enthalten, wie Benzin, Verdünnung u.a., da sie die

Oberflächen beschädigen könnten.

Lassen Sie keine Flüssigkeiten in das Werkzeug gelangen und

tauchen Sie das Gerät nicht in Flüssigkeiten. Wasser in der

Druckluftzufuhr kann Schäden am Gerät verursachen.

Entwässern Sie Ihren Kompressor oder Ihr Leitungssystem

regelmäßig! Reinigen Sie den Luftfilter ihrer Anlage ebenfalls

regelmäßig.

Die Druckluft-Sandstrahlpistole benötigt gereinigte und ölfreie

Luft. Verwenden Sie daher keinen Nebelöler für die Luftzufuhr.

Verwenden Sie nach Möglichkeit nur Druckluftschläuche für die

Druckluftzufuhr, die nicht bereits mit anderen Druckluft-

werkzeugen verwendet wurden, welche einen Nebelöler

voraussetzen.

Ölen oder fetten Sie von Zeit zu Zeit die beweglichen Teile des

Abzugsmechanismus und die des Mengenregulierers der Sand-

strahlpistole.

Reinigen Sie die Strahldüse (3) der Druckluft-Sandstrahlpistole

von Zeit zu Zeit. Drehen Sie dazu den Verschraubungsring (4)

gegen den Uhrzeigersinn los und ziehen Sie die Strahldüse nach

vorn ab.

Lagerung

Lagern Sie die Druckluft-Sandstrahlpistole an einem vor Staub

und Schmutz geschützten, trockenen Ort.

Table des matières

Autres manuels Westfalia Outils électriques

Westfalia

Westfalia 53 34 30 Manuel utilisateur

Westfalia

Westfalia 81 61 00 Manuel utilisateur

Westfalia

Westfalia 94 07 70 Manuel utilisateur

Westfalia

Westfalia S1C-ZP-125 Mode d’emploi

Westfalia

Westfalia 81 25 09 Manuel utilisateur

Westfalia

Westfalia 23 52 67 Manuel utilisateur

Westfalia

Westfalia 84 55 16 Manuel utilisateur

Westfalia

Westfalia 64 56 97 Manuel utilisateur

Westfalia

Westfalia ZQJ3116 Manuel utilisateur

Westfalia

Westfalia TMK-002 Manuel utilisateur

Westfalia

Westfalia 83 58 98 Manuel utilisateur

Westfalia

Westfalia 84 26 40 Manuel utilisateur

Westfalia

Westfalia 16 84 84 Manuel utilisateur

Westfalia

Westfalia 915131 Manuel utilisateur

Westfalia

Westfalia 80 56 55 Manuel utilisateur

Westfalia

Westfalia ZIJ-J2-16TH-D Manuel utilisateur

Westfalia

Westfalia 80 13 01 Manuel utilisateur

Westfalia

Westfalia WT18 Manuel utilisateur

Westfalia

Westfalia 84 76 36 Manuel utilisateur

Westfalia

Westfalia 83 63 25 Manuel utilisateur

Westfalia

Westfalia 92 85 24 Manuel utilisateur

Westfalia

Westfalia Power Drain Opener Manuel utilisateur

Westfalia

Westfalia 56 56 22 Manuel utilisateur

Westfalia

Westfalia Laser 2000 JF-2033 Manuel utilisateur

Manuels Outils électriques populaires d'autres marques

AEG

AEG OMNI-JS Manuel utilisateur

SIP

SIP 01533 Manuel utilisateur

Ribimex

Ribimex PRS499 Manuel utilisateur

3M Fiber Optic Connector Crimp Tool Manuel utilisateur

Ryobi

Ryobi P524 Manuel utilisateur

ROJEK

ROJEK FSN 300A Manuel utilisateur

Kemper

Kemper 1740PRO Manuel utilisateur

WABCO

WABCO OptiTire Manuel utilisateur

EINHELL

EINHELL TE-MS 18/210 Li Manuel utilisateur

Orgapack

Orgapack OR-T 85 Guide rapide

TOUGHCUT

TOUGHCUT Diamond 400 Manuel utilisateur

Yaros

Yaros PB-3603 Manuel utilisateur

Fein

Fein BSS 2.0 E Guide de configuration

Baileigh Industrial

Baileigh Industrial SS-2725 Manuel utilisateur

Milwaukee

Milwaukee 2674-20 Manuel utilisateur

Fein

Fein BLs 1.6 Manuel utilisateur

Princess

Princess Electric Multi Sharpener Manuel utilisateur

FOREDOM

FOREDOM K.1050 Manuel
