Westfalia 92 85 24 Manuel utilisateur

Originalanleitung

Original Instructions

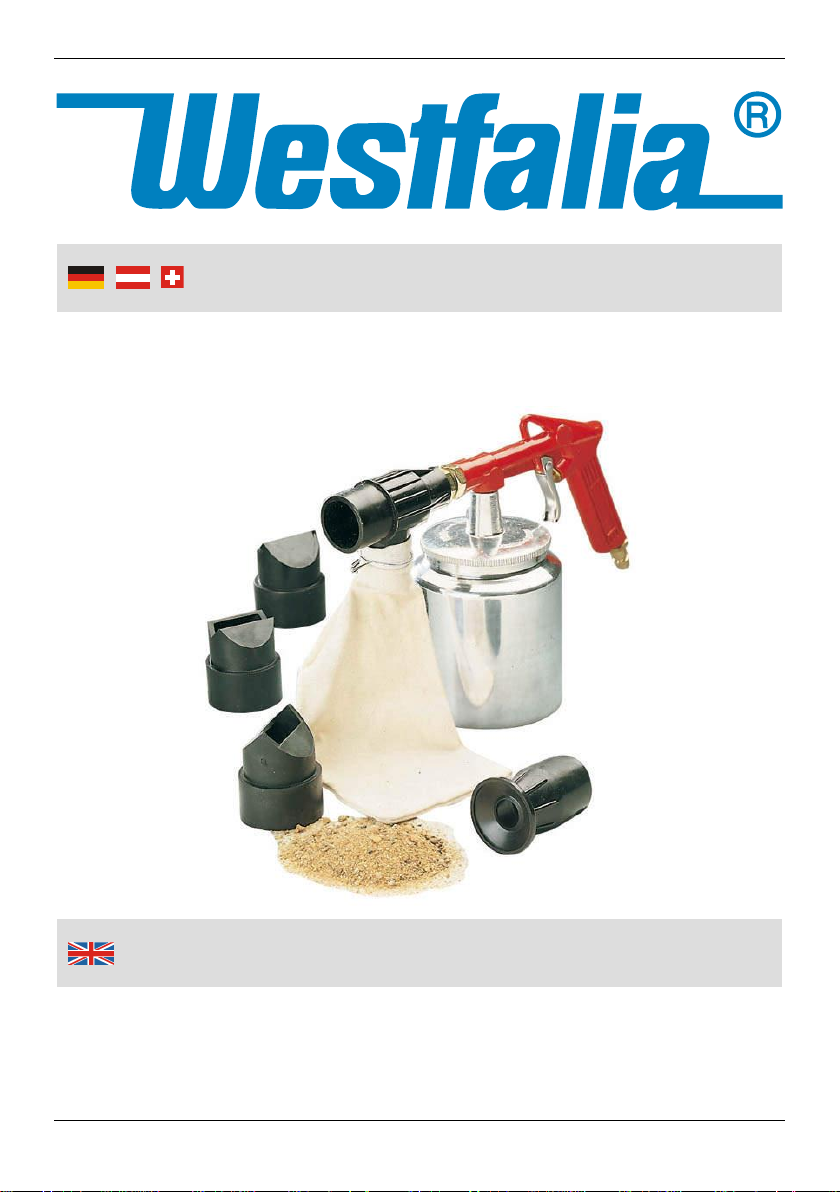

Sandstrahlpistole inkl. Zubehör

Artikel Nr. 92 85 24

Air Sandblaster Gun with Accessory

Article No. 92 85 24

Instruction manuals provide valuable hints for using your new device.

They enable you to use all functions, and they help you avoid misun-

derstandings and prevent damage.

Please take the time to read this manual carefully and keep it for future

reference.

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang

mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu

nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und

Schäden vorzubeugen.

Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe

durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.

Sehr geehrte Damen und Herren

Dear Customer

III

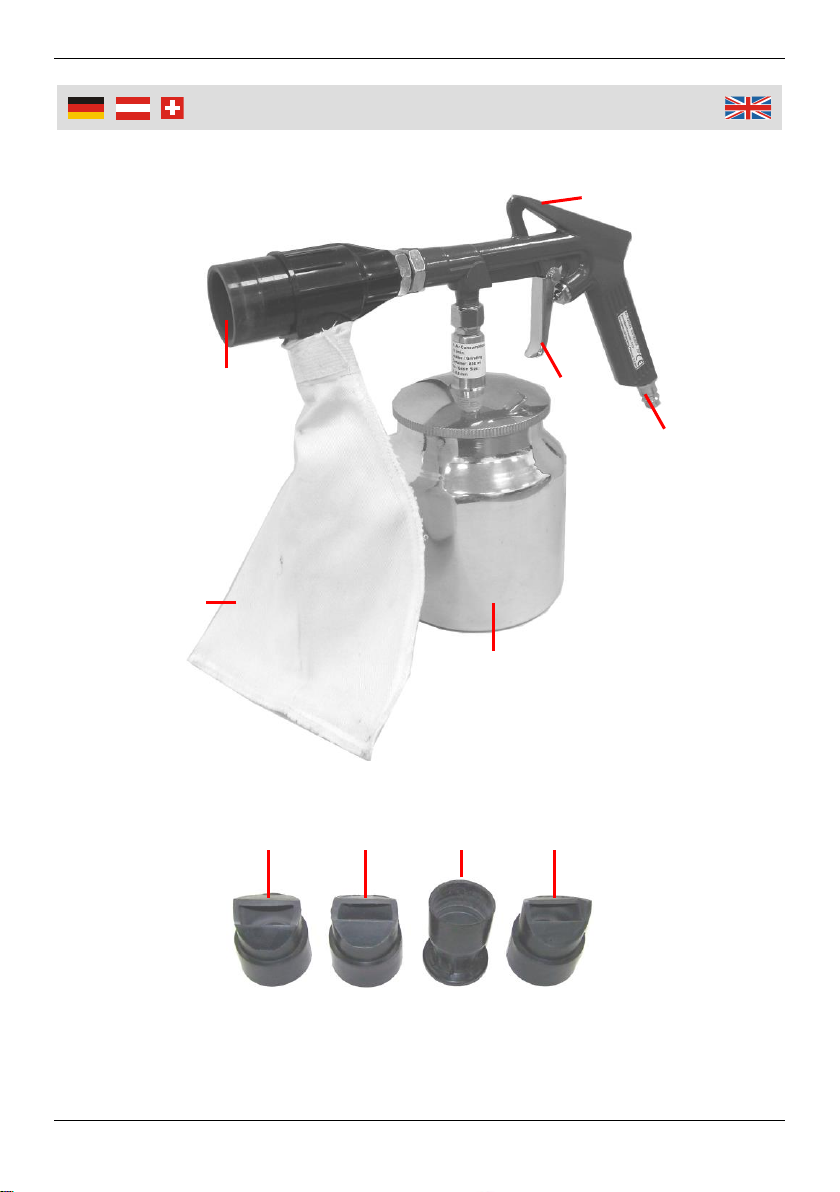

Übersicht Werkzeuge | Overview ToolsÜbersicht Zubehör | Overview AccessoryÜbersicht | Overview

Strahldüse

Nozzle

Abzug

Trigger

Aufhängebügel

Hanger

Druckluftanschluss mit Stecknip-

pel

Compressed Air Connection

with Plug Nipple

Strahlgutbehälter

Grinding Material Container

Textil-Auffangbeutel

Textile Collecting Bag

Vorratsflasche 0,5 kg Strahlgut

(ohne Abb.)

0.5 kg Grinding Material

(w/o fig.)

Flächendüse

Round Nozzle

Außenkantendüse

Outer Edge Nozzle

Punktdüse

Point Nozzle

Innenkantendüse

Inner Edge Nozzle

Übersicht | Overview

Table of Contents

Inhaltsverzeichnis

Sicherheitshinweise................................................................ Seite 2

Bestimmungsgemäße Verwendung........................................ Seite 4

Vor der ersten Benutzung....................................................... Seite 4

Inbetriebnahme....................................................................... Seite 4

Luftdruck und Luftmenge........................................................ Seite 5

Wartung, Schmierung und Pflege........................................... Seite 6

Lagerung................................................................................ Seite 6

Technische Daten................................................................... Seite 12

Safety Notes...........................................................................Page 7

Intended Use..........................................................................Page 9

Before first Use.......................................................................Page 9

Operation................................................................................ Page 9

Air Pressure and Air Volume................................................... Page 10

Maintenance, Lubrication and Care........................................ Page 10

Storing....................................................................................Page 11

Technical Data........................................................................Page 12

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung vor der Benutzung sorgfältig

durch und befolgen Sie alle Anweisungen. Bewahren Sie

die Anleitung für späteres Nachschlagen an einem siche-

ren Ort auf.

Alle Teile des Druckluft-Sandstrahlpistolen-Sets sind nur für den

privaten Gebrauch bestimmt. Das Set ist nicht für den gewerbli-

chen Dauereinsatz bestimmt.

Verwenden Sie die Sandstrahlpistole gemäß dieser Bedienungs-

anleitung und nur für den bestimmungsgemäßen Einsatzbereich.

Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten dürfen die Druckluft-Sandstrahlpistole nicht

benutzen, es sei denn sie werden durch eine Betreuerin/einen

Betreuer beaufsichtigt und unterwiesen.

Halten Sie die Sandstrahlpistole außer Reichweite von Kindern.

Die Druckluft-Sandstrahlpistole darf nur von sachkundigen

Personen in Betrieb genommen werden. Bei unsachgemäßer

Benutzung oder jeglicher Veränderung können gesundheitliche

Beeinträchtigungen sowie Sachschäden entstehen.

Richten Sie die Sandstrahlpistole niemals auf sich selbst oder

andere Personen oder auf Tiere. Verwenden Sie das Ge-

rät nicht in der Nähe von Autos, Möbeln, Glas, etc., da

diese durch die Verstreuung des Sandes beschädigt wer-

den könnten.

Tragen Sie beim Arbeiten mit der Sandstrahlpistole die

erforderliche Schutzkleidung, insbesondere Atemschutz,

Schutzbrille, Gehörschutz und Schutzhandschuhe.

Verbinden Sie den Druckluftanschluss nur über den

Stecknippel mit dem Druckluftwerkzeug und regulieren Sie

Beachten Sie bitte zur Vermeidung von Fehlfunktionen,

Schäden und gesundheitlichen Beeinträchtigungen die

beigefügten Allgemeinen Sicherheitshinweise für

Druckluftwerkzeuge sowie folgende Hinweise:

Sicherheitshinweise

die Arbeitsdruckeinstellung über einen Druckminderer. Der ma-

ximal zulässige Arbeitsdruck von 8 bar darf niemals überschritten

werden.

Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare

Gase oder halogenierten Kohlenwasserstoff.

Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten

Sitz und Funktionstüchtigkeit. Lose Schläuche können eine

ernsthafte Verletzungs-gefahr darstellen.

Trennen Sie vor Einstellungsarbeiten, vor Störungsbeseitigung,

bei längerem Nichtgebrauch und bei Wartungsarbeiten die

Druckluft-Sandstrahlpistole von der Druckluftquelle.

Die Druckluft-Sandstrahlpistole darf nicht zweckentfremdet oder

umgebaut werden. Verwenden Sie nur Original-Zubehör. Nicht

empfohlenes Zubehör kann ein Gefahrenrisiko darstellen.

Tragen Sie das Gerät nie am Schlauch, sondern halten Sie das

Gerät am Gehäuse.

Halten Sie den Handgriff trocken und frei von Öl oder Fett.

Verwenden Sie die Druckluft-Sandstrahlpistole nicht in der Nähe

von brennbaren Flüssigkeiten, Gasen oder Staub. Durch Funken

können sich Staub oder Gase entzünden.

Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen

Sie mit Umsicht an die Arbeit.

Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet

oder es beschädigt wurde. Unternehmen Sie keine eigenen Re-

paraturversuche. Wenden Sie sich an unseren Kundendienst.

Benutzung

Bestimmungsgemäße Verwendung

Die Druckluft-Sandstrahlpistole ist ein druckluftbetriebenes Werkzeug

für den vielseitigen Einsatz. Die Sandstrahlpistole eignet sich z.B. zum

Sandstrahlen von Eisen, Blechen, Metallgegenständen, etc.

Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der

Anleitung.

Jede darüberhinausgehende Verwendung (andere Medien, Gewaltan-

wendung) oder eigenmächtige Veränderung (Umbau, kein Original-

Zubehör) können Gefahren auslösen und gelten als nicht bestim-

mungsgemäß.

Vor der ersten Benutzung

Nehmen Sie die Druckluft-Sandstrahlpistole und die benötigten Zubehör-

teile aus der Verpackung und überprüfen Sie alle Teile auf Transport-

schäden. Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es

besteht Erstickungsgefahr!

Inbetriebnahme

1. Schrauben Sie den Strahlgutbehälter (5) von der Sandstrahlpistole ab

und befüllen Sie ihn mit Strahlgut. Schrauben Sie den befüllten Strahl-

gutbehälter anschließend wieder auf die Sandstrahlpistole.

2. Stülpen Sie den Auffangbeutel (6) von unten an die vordere Öffnung

der Sandstrahlpistole. Befestigen Sie den Auffangbeutel mit dem Klett-

verschluss an der Sandstrahlpistole.

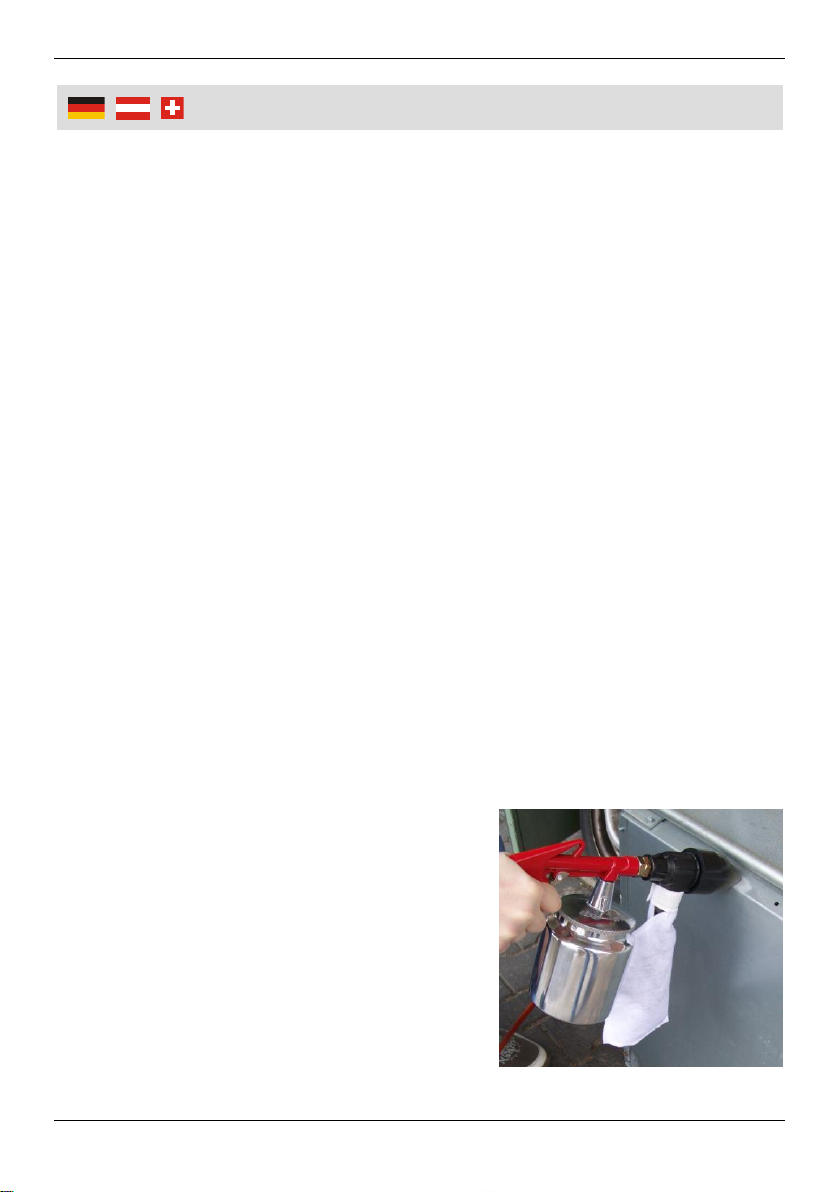

3. Stecken Sie je nach zu behandelnder

Oberfläche bzw. je nach Einsatzzweck

die gewünschte Düse (8 –11) auf die

Strahldüse (1). Die Düsen unterschei-

den sich durch unterschiedliche Formen

der Austrittsöffnung.

Die Druckluft-Sandstrahlpistole ist mit

einem Stecknippel (4) ausgestattet.

Verbinden Sie den Kompressor über

einen flexiblen Druckluftschlauch mit

dem Stecknippel der Sandstrahlpistole

und nehmen Sie den Kompressor in Betrieb.

Benutzung

4. Setzen Sie die Düse der Sandstrahlpistole fest auf die Oberfläche des

zu bearbeitenden Objekts, damit am Rand kein Strahlmittel austreten

kann.

5. Drücken Sie den Abzug (2), um die Sandstrahlpistole in Betrieb zu

nehmen. Je weiter der Abzug eingedrückt wird, desto stärker wird der

Strahl. Das Strahlmittel wird gegen die Oberfläche geschleudert und

dann von dem Luftstrom mit in den Auffangsack getragen. Führen Sie

ggf. vorher einen Probelauf an einem nicht mehr benötigten Werkstück

durch.

6. Lassen Sie den Abzug los, um die Luftzufuhr bzw. den Sandstrahl zu

stoppen.

Der Auffangbeutel (6) muss regelmäßig entleert werden. Öffnen Sie

dazu den Klettverschluss des Auffangsacks und ziehen Sie den Beutel

nach unten ab. Das Strahlgut kann mehrmals verwendet werden.

7. Trennen Sie das Gerät nach der Arbeit, zur Wartung, zum Entleeren

des Auffangsacks, zum Befüllen des Strahlgutbehälters oder zum

Wechsel der Düse vom Kompressor.

8. Reinigen Sie das Gerät und die Düsen nach der Arbeit mit einem

feuchten Tuch.

Die Arbeitsergebnisse hängen von der Zeit, für die der Strahl auf eine

Stelle gerichtet wird und vom Arbeitsdruck ab. Bitte beachten Sie, dass

eine zu lange Strahlzeit und ein zu hoher Druck zu Schäden an der

behandelten Oberfläche führen können.

Dem Gerät liegt eine Flasche Strahlgut mit einem Liter Strahlgut bei.

Wenn Sie ein anderes Strahlgut verwenden, füllen Sie den Strahlgut-

behälter nur mit max. 1 Liter Strahlgut.

Luftdruck und Luftmenge

Die Druckluft-Sandstrahlpistole sollte mit einem Druck von 6 bar und

mit einem Kompressor mit einem Luftvolumen von min. 200 l/min be-

trieben werden. Ein größerer Druck als der max. zulässige Druck von

8 bar würde aufgrund höherer Belastung die Lebensdauer des Gerätes

verkürzen. Ideal ist ein Kompressor mit einem Luftvolumen von 200 –

300 l/min.

Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser

von mindestens 9 mm. Bedenken Sie bitte beim Einstellen des Luft-

Benutzung

drucks, dass der Druck bei einer Schlauchlänge von 10 m und einem

Innendurchmesser von 9 mm um ca. 0,6 bar absinkt.

Wartung, Schmierung und Pflege

Trennen Sie das Gerät zu Wartungsarbeiten immer vom Kompressor.

Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleis-

ten, ist eine gewissenhafte Wartung unerlässlich.

Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt.

Korrosionsrückstände, Staub und Schmutz aus der Versorgungsleitung

beeinträchtigen die Leistung und schaffen technische Probleme. Eine

dem Gerät vorgeschaltete Wartungseinheit mit Filter und Reduzierventil

entzieht der Luft Feuchtigkeit und Schmutz und regelt den Betriebs-

druck.

Reinigen Sie die Sandstrahlpistole und die Düsen nach der Arbeit mit

einem feuchten Tuch.

Benutzen Sie keine chemischen Reinigungsmittel, die aggressive

Substanzen enthalten, wie Benzin, Verdünnung u.a., da sie die Ober-

flächen beschädigen könnten.

Lassen Sie keine Flüssigkeiten in das Gerät gelangen und tauchen Sie

das Gerät nicht in Flüssigkeiten. Wasser in der Druckluftzufuhr kann

Schäden am Gerät verursachen. Entwässern Sie den Kompressor oder

das Leitungssystem regelmäßig! Reinigen Sie den Luftfilter der Anlage

ebenfalls regelmäßig.

Die Druckluft-Sandstrahlpistole benötigt gereinigte und ölfreie Luft.

Verwenden Sie daher keinen Nebelöler für die Luftzufuhr.

Verwenden Sie nach Möglichkeit nur Druckluftschläuche für die

Druckluftzufuhr, die nicht bereits mit anderen Druckluftwerkzeugen

verwendet wurden, welche einen Nebelöler voraussetzen.

Ölen oder fetten Sie von Zeit zu Zeit die beweglichen Teile des Abzugs.

Achten Sie darauf, dass das Strahlgut absolut trocken und nicht zu

grobkörnig ist.

Lagerung

Lagern Sie alle Teile des Sets an einem vor Staub und Schmutz

geschützten, trockenen Ort.

Autres manuels pour 92 85 24

Table des matières

Langues :

Autres manuels Westfalia Outils électriques

Westfalia

Westfalia JIM-KZ4-100 Manuel utilisateur

Westfalia

Westfalia 85 92 78 Manuel utilisateur

Westfalia

Westfalia 97 29 16 Manuel utilisateur

Westfalia

Westfalia 92 86 29 Manuel utilisateur

Westfalia

Westfalia 83 58 98 Manuel utilisateur

Westfalia

Westfalia 81 27 21 Manuel utilisateur

Westfalia

Westfalia EC200SD Manuel utilisateur

Westfalia

Westfalia 94 60 30 Manuel utilisateur

Westfalia

Westfalia 80 01 55 Manuel utilisateur

Westfalia

Westfalia 86 30 34 Manuel utilisateur

Westfalia

Westfalia WAMFW18 Manuel utilisateur

Westfalia

Westfalia Laser 2000 FP 2305 Manuel utilisateur

Westfalia

Westfalia 56 56 22 Manuel utilisateur

Westfalia

Westfalia 82 72 91 Guide de l'utilisateur

Westfalia

Westfalia KB-100 Manuel utilisateur

Westfalia

Westfalia 85 33 70 Manuel utilisateur

Westfalia

Westfalia 64 56 97 Manuel utilisateur

Westfalia

Westfalia 60 04 74 Manuel utilisateur

Westfalia

Westfalia 83 65 71 Manuel utilisateur

Westfalia

Westfalia 84 76 36 Manuel utilisateur

Westfalia

Westfalia 19 38 47 Guide de l'utilisateur

Westfalia

Westfalia WSS400 Manuel utilisateur

Westfalia

Westfalia 83 58 98 Manuel utilisateur

Westfalia

Westfalia 49 86 59 Manuel utilisateur

Manuels Outils électriques populaires d'autres marques

AEG

AEG OMNI-JS Manuel utilisateur

SIP

SIP 01533 Manuel utilisateur

Ribimex

Ribimex PRS499 Manuel utilisateur

3M Fiber Optic Connector Crimp Tool Manuel utilisateur

Ryobi

Ryobi P524 Manuel utilisateur

ROJEK

ROJEK FSN 300A Manuel utilisateur

Kemper

Kemper 1740PRO Manuel utilisateur

WABCO

WABCO OptiTire Manuel utilisateur

EINHELL

EINHELL TE-MS 18/210 Li Manuel utilisateur

Orgapack

Orgapack OR-T 85 Guide rapide

TOUGHCUT

TOUGHCUT Diamond 400 Manuel utilisateur

Yaros

Yaros PB-3603 Manuel utilisateur

Fein

Fein BSS 2.0 E Guide de configuration

Baileigh Industrial

Baileigh Industrial SS-2725 Manuel utilisateur

Milwaukee

Milwaukee 2674-20 Manuel utilisateur

Fein

Fein BLs 1.6 Manuel utilisateur

Princess

Princess Electric Multi Sharpener Manuel utilisateur

FOREDOM

FOREDOM K.1050 Manuel
