TOORX WBX85 Manuel utilisateur

Ed : Rev : Cod :

INSTRUCTION

07/18 GRLDTOORXWBX8500

- 2 -

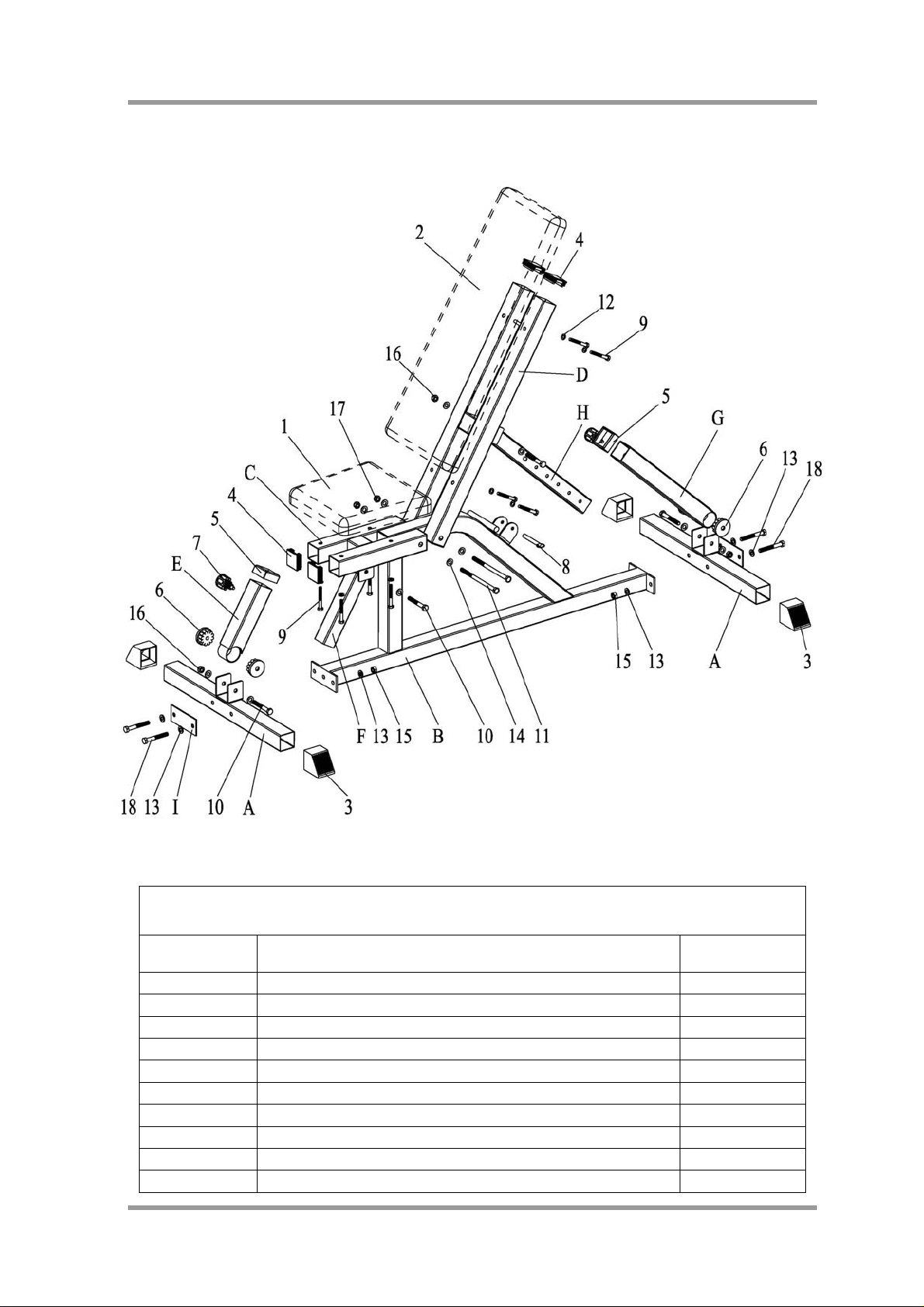

PARTS LIST

NUMBER DESCRIPTION QUANTITY

A BASE 2

B MAIN FRAME 1

C SEAT PAD SUPPORT 1

D BACKREST PAD SUPPORT 1

E FRONT ADJUSTMENT HOUSING 1

F FRONT ADJUSTMENT TUBE 1

G BACK ADJUSTMENT HOUSING 1

H BACK ADJUSTMENT TUBE 1

I JOINT PLATE 2

- 3 -

1 SEAT PAD 1

2 BACKREST PAD 1

3 SQUARE END CAP 4

4 SQUARE CAP 9

5 PLASTIC

ADAPTER 50*45 2

6PLASTIC BUSHING 50*10 8

7 FAST PIN 2

8 PIN 1

9 BOLT M8*65 8

11 BOLT M12*170 2

12 WASHER 8 8

13 WASHER 10 16

14 WASHER 12 4

15 NUT M10 4

16 LOCK NUT M10 4

17 LOCK NUT M12 2

18 BOLT M10*75 4

10 BOLT M10*90 4

ASSEMBLY INSTRUCTIONS

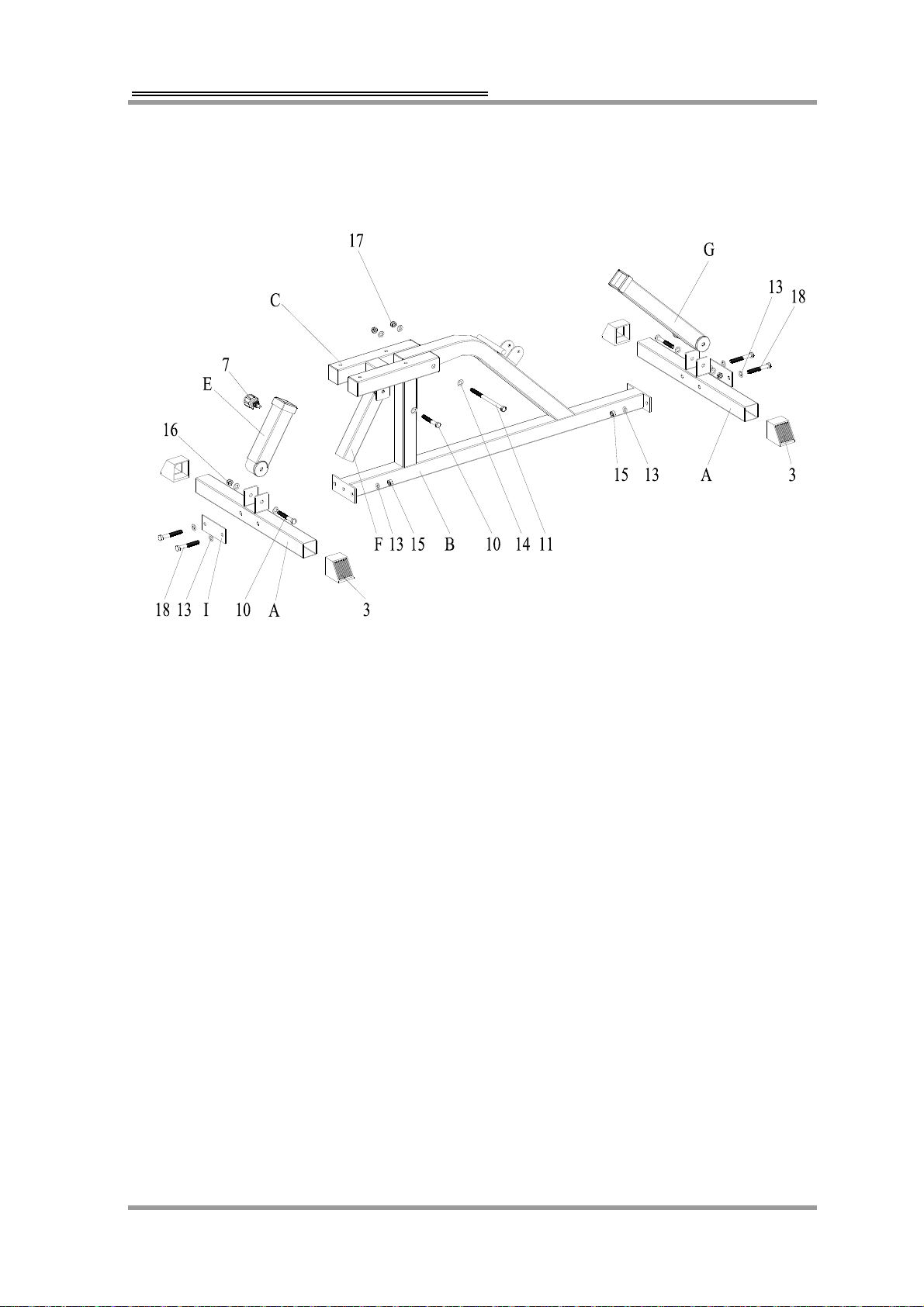

1. Attach A to B with I, 18, 13 and 15, and then push 3 onto A.

2. Attach Eto Awith 10, 13 and 16.

3. Attach Cto Ewith 7.

4. Attach Fto Cwith 10, 13 and 16.

5. Attach Cto Bwith 11, 14 and 17, and then attach Fto E with 7.

6. Attach Gto Awith 10, 13 and 16.

STEP 01

- 4 -

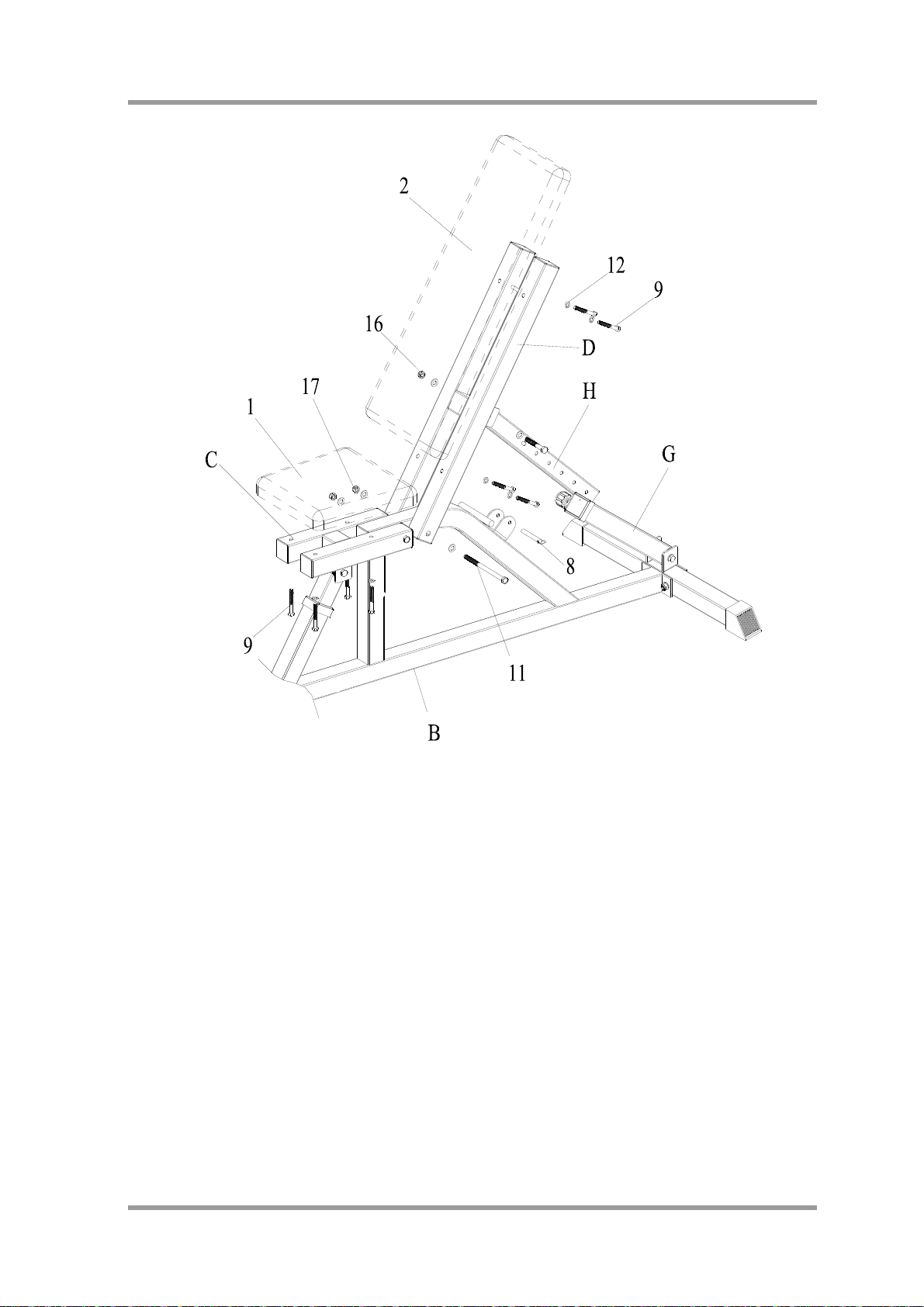

1. Attach Hto Dwith 10, 13 and 16.

2. Attach Dto Bwith 11, 14 and 17, and then attach Hto Gwith 7

(or attach Hto Bwith 8).

3. Attach 1to Cwith 9and 12.

4. Attach 2to Dwith 9and 12.

STEP 02

- 5 -

GARLANDO SPA

Via Regione Piemonte, 32 - Zona Industriale D1

15068 - Pozzolo Formigaro (AL) - Italy

www.toorx.it - info@toorx.it
