TOORX BRXOffice Compact Manuel utilisateur

Ed: 02/17 Rev : 00

MANUAL

PRODUCT OVERVIEW

Computer

Upright

Højre pedal

Lever Cover

Højre krumtap

Levering

Cap

Stabilisator foran

Top Cover

Ryglæn pude

Ryg support

skrivebord

Justeringsknap

Sæde

Endedæksel

Hjul

Bag stabilisator

FØLGENDE VÆRKTØJ ER INKLUDERET

Skruenøgle:

TIL MONTERING

Unbrakonøgle (5 mm) m/ skruetrækker:

Meter

Bagerste ramme

HARDWARE IDENTIFICATION CHART

Figure No.

Description Qty

Carriage Bolt (M8 * 1.25 * 60mm)

Carriage Bolt (M8 * 1.25 x*45mm)

D7 Bolt, Button Head (M6*1 *12mm) 4

D17 Screw, Round Head (M6* 12mm) 1

D22 Acorn Nut (M8*1.25) 4

D23 Arc Washer (M8) 4

D24 Washer (M8) 6

D25 Nut M8 2

D1 Adjustment Knob 2

D2 Pull Pin

MONTERINGSVEJLEDNING

Placer alle dele fra kassen i et ryddet område og placer dem på gulvet foran dig. Fjern alt

emballagemateriale fra dit område og læg dem tilbage i kassen. Bortskaf ikke emballagen,

før samlingen er afsluttet. Læs hvert trin omhyggeligt, før du begynder.

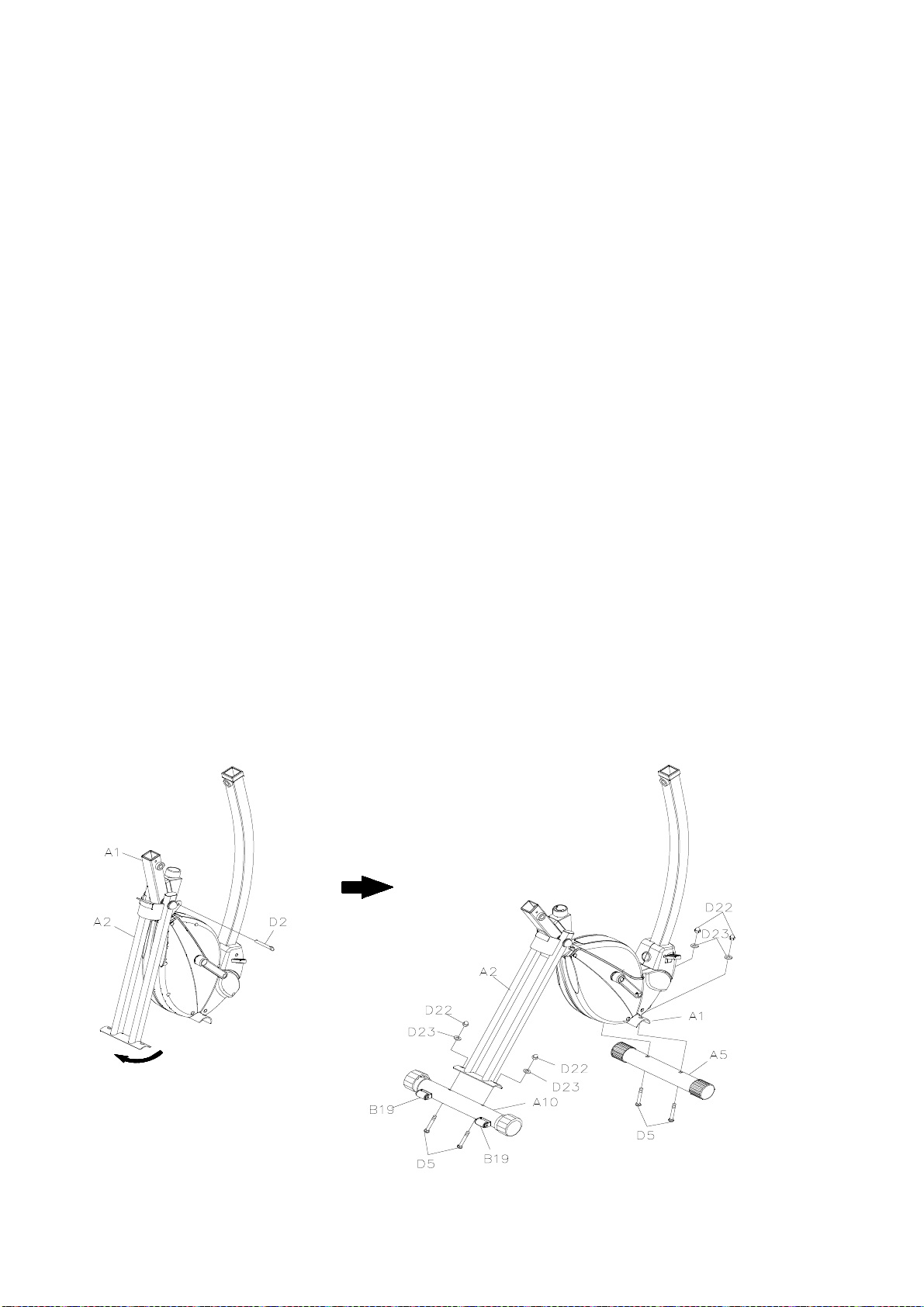

TRIN 1: Fold bagrammen (A2) ud fra hovedrammen (A1). Låsning af rammen

samling i udfoldet position ved at indsætte trækstiften (D2) i hullet i den bagerste ramme

(A2). Skub fremad opretstående (A3) til den maksimale vinkel og trin ned for at fastgøre

håndtagsdækslet (B6).

TRIN 2: Fastgør den bageste stabilisator (A10), den med transporthjul (B19), til den bageste

Ramme (A2) med hjulene bagud. Fastgøres med slædebolte

(M8*1,25*60 mm) (D5), Acorn-møtrikker (M8) (D23) og bueskiver (M8*1,25) (D22).

TRIN 3: Fastgør den forreste stabilisator (A5) til hovedrammen (A1) med slædebolte

(M8*1,25*60 mm) (D5), Acorn-møtrikker (M8) (D23) og bueskiver (M8*1,25) (D22).

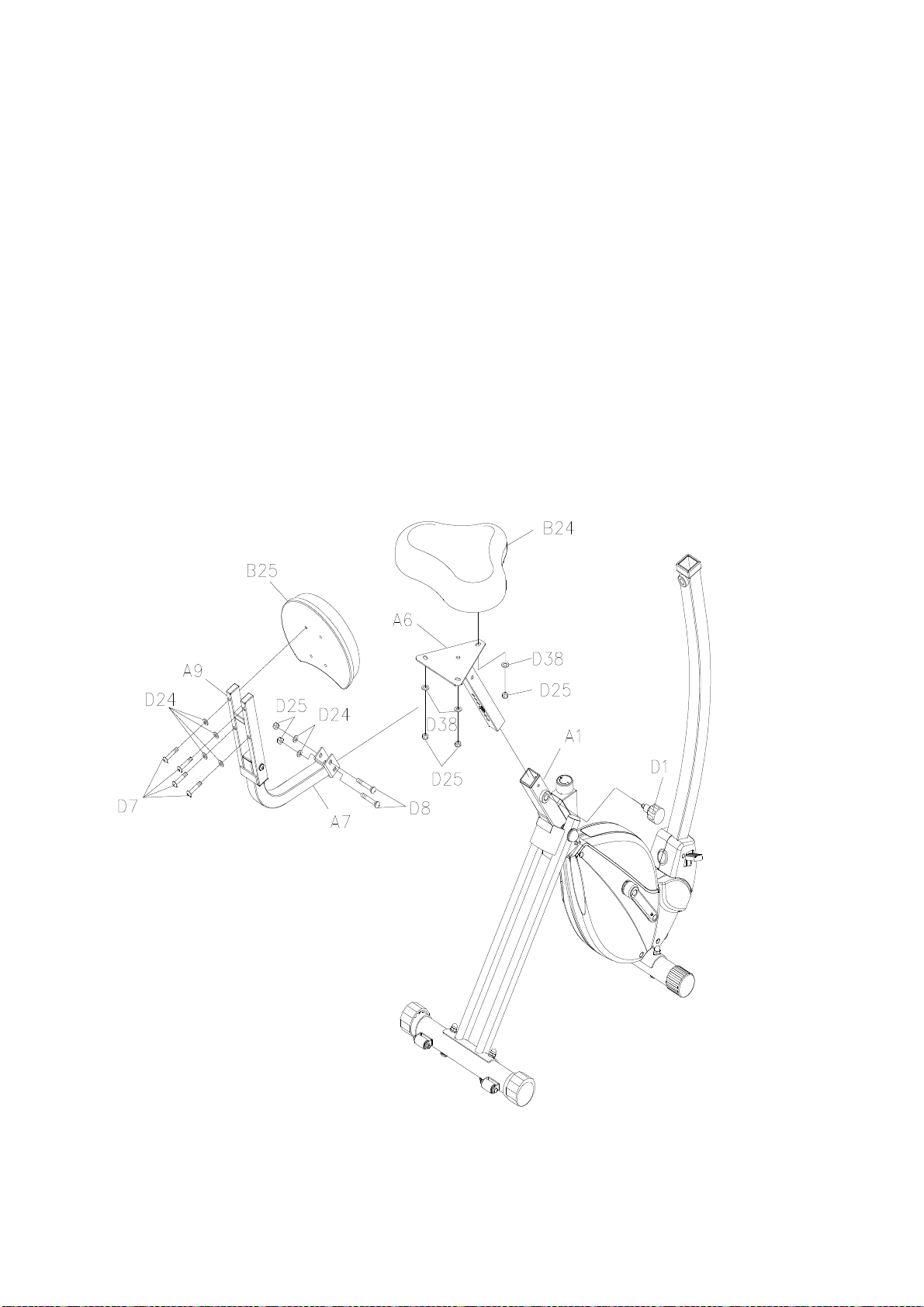

TRIN 4: Fastgør sædet (B24) til sadelpinden (A6) med Nylock-møtrikker (M8) (D25) og skive

(M8) (D38). Indsæt sadelpinden (B24) i hovedrammen (A1) og fastgør med

justeringsknappen (D1).

NOTE:

1. Sørg for, at stiften på justeringsknappen (D1) er sat ind i et af hullerne i sadelpinden (B24).

2. Justeringsknappen (D1) skal skrues fast for at få sadelpinden (B24) til at passe sikkert i

hovedrammen (A1).

TRIN 5: Fastgør rygstøtten (A7) og rygrammen (A6) ved hjælp af slædebolt

(M8*1,25*45mm) og Skive (M8) (D24).

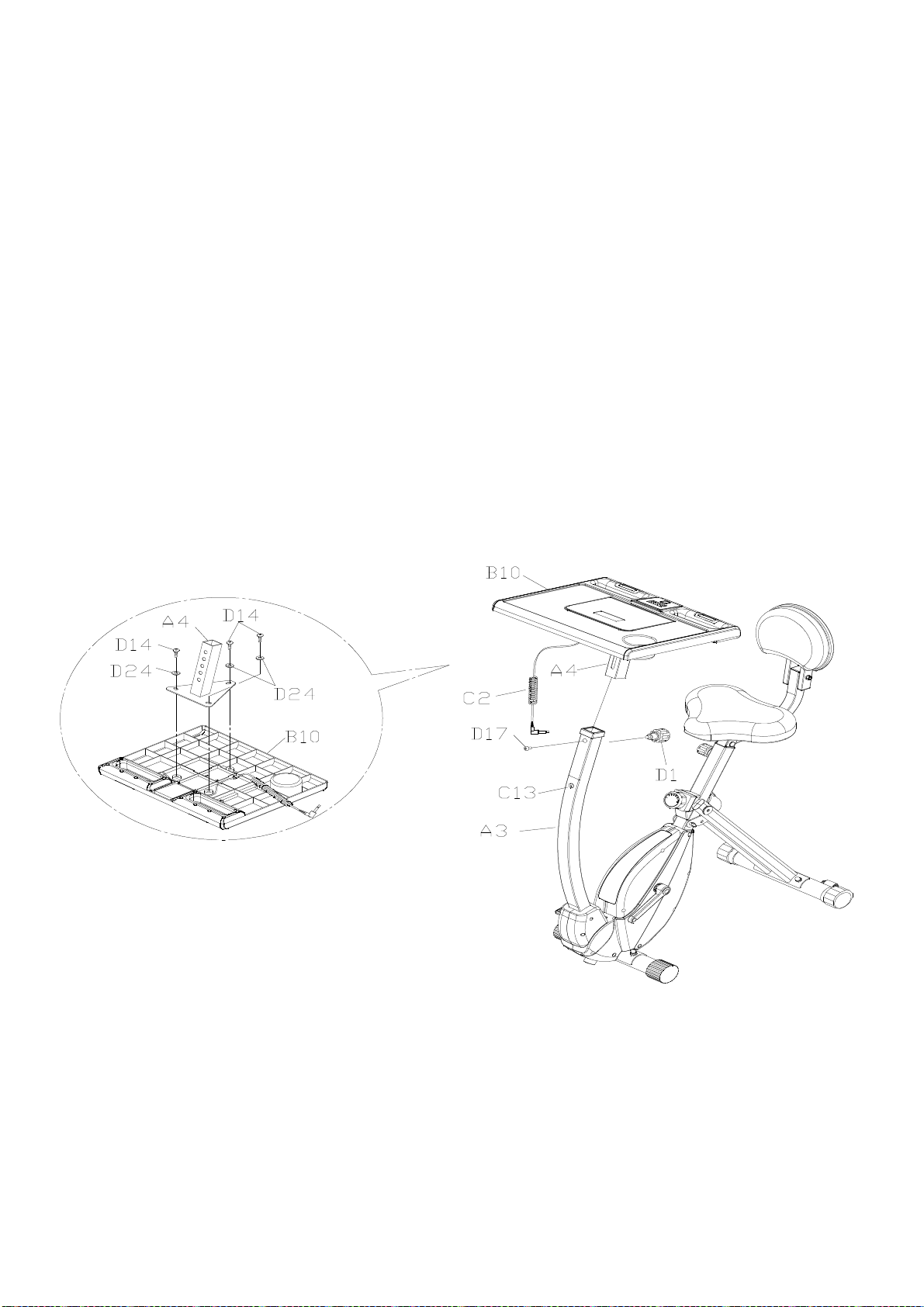

TRIN 6: Fastgør skrivebordsstolpen (A4) til skrivebordet (B10) med knaphovedbolte

(M8*1,25*12mm) (D14) og Skive (M8) (D24).

TRIN 7: Indsæt skrivebordsstolpen (A4) i lodret (A3) og fastgør med justeringsknappen

(D1). Bolt det runde hovedbolt (M6*1*12 mm) (D17) på stolpen (A3) for sikkerhed.

NOTE:

1. Sørg for, at stiften på justeringsknappen (D1) er sat ind i et af hullerne i

skrivebordsstolpen (A4).

2. Justeringsknappen (D1) skal skrues fast for at få skrivebordsstolpen (A4) til at passe

sikkert i stolpen (A3).

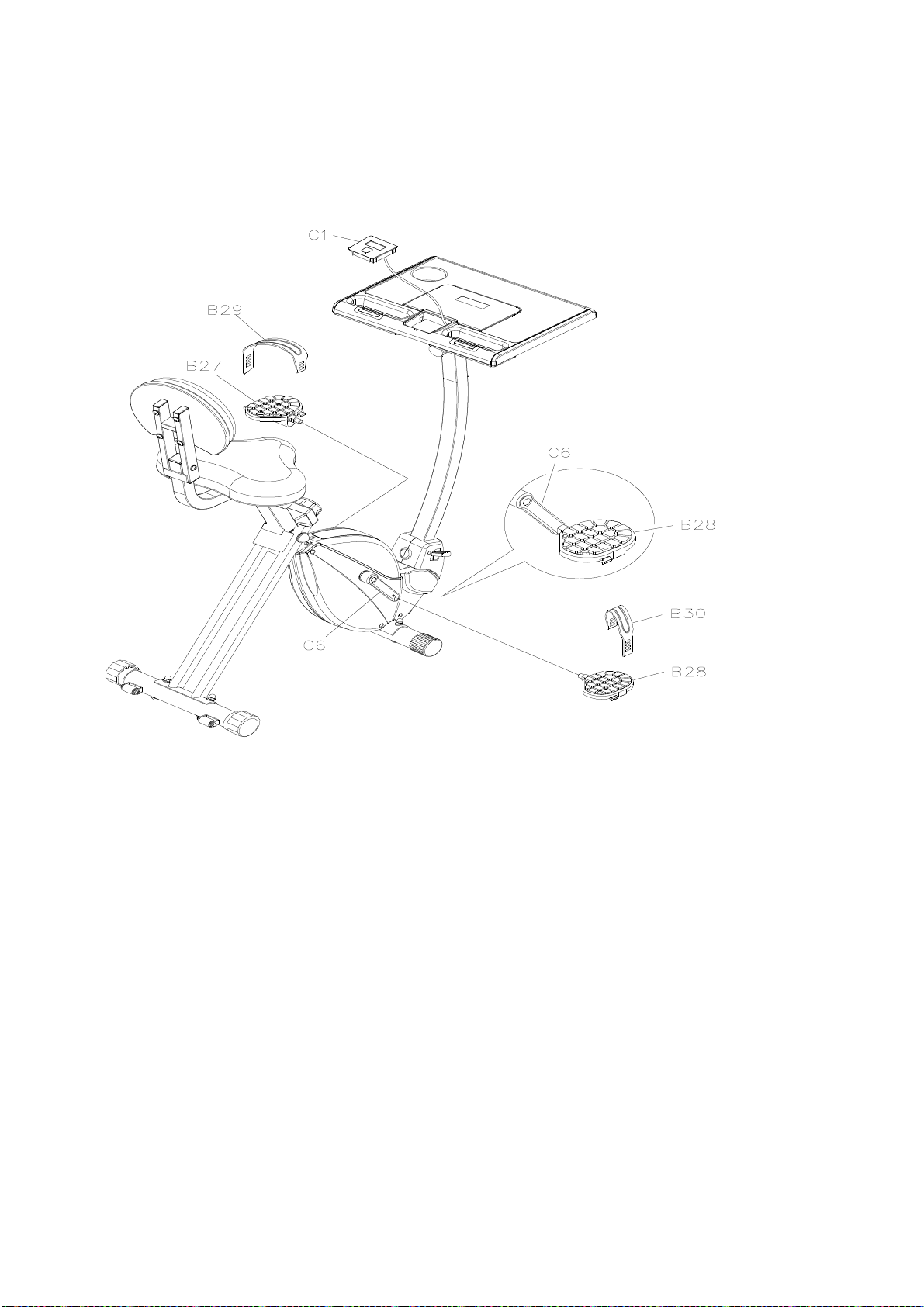

TRIN 8: Forbind målerens transmissionsledning (C2) til sensorbeslaget (C13).

TRIN 9: Lås og stram venstre pedal (B27) og højre pedal (B28) på venstre håndsving (B29) og

højre håndsving (B30) ved at bruge skruenøglen.

FUNCTION INSPECTION:

Visually inspect the Bike to verify that assembly is as shown in the above illustration.

Check the function of the Bike by turning the c rank s lowly through one complete revolution to

verify that the drive train functions properly. Adjust the Adjustment Knob (B32) and verify that it

functions properly and the resistance changes.

BETJENINGSINSTRUKTIONER

BRUG AF FITNESSMÅLER

MODE: Denne tast giver dig mulighed for at vælge og

låse på en bestemt funktion, du ønsker.

SET(HVIS HAR): For at indstille værdierne for tid.

distance og kalorier, når den ikke er i scanningstilstand.

NULSTIL/SLET (HVIS HAR): Tasten til at nulstille

værdien ved at trykke på tasten .

FUNKTIONER:

SCAN: Scanner automatisk hver funktion af SPEED,

AFSTAND, TID, KILDTÆLLER, KALORIER og

PULS. i rækkefølge skifter displayet hvert sjette

sekund. Tryk og slip knappen, indtil "SCAN" vises

på displayet.

TID: Viser tiden fra et sekund op til 99:59 minutter.

SPEED: Viser den aktuelle hastighed fra nul til 999,9 KM i timen.

DISTANCE: Viser afstanden fra nul til 999,9 KM.

KALORIER: Viser de forbrændte kalorier fra nul til 999,9 Kcal.

Kalorieudlæsningen er et skøn for en gennemsnitlig bruger. Det bør kun bruges som en

sammenligning mellem træningspas på denne enhed.

KILDTÆLLER: Viser den samlede akkumulerede afstand, du har tilbagelagt fra nul til

9999 KM. Det den samlede akkumulerede afstand bevares, når måleren slukkes.

PULSE: Viser din puls i slag i minuttet. For at vise puls skal du vælge PULS MODE og

tag fat i pulssensorerne på skrivebordet, en i hver hånd. Hjerteikonet begynder at blinke, når

det ELEKTRONISKE METER registrerer din puls. Din puls vil blive vist cirka fem (5) sekunder

efter, at hjerteikonet vises. Hvis hjerteikonet ikke vises, skal du slappe af i grebet eller ændre

dit greb om pulssensorerne.

NOTE:

1. BEMÆRK: Måleren slukker automatisk efter fire minutters inaktivitet. Alle funktionsværdier

vil blive holdt. Tryk på knappen og hold den nede i to sekunder for at nulstille alle funktioner, undtagen

KILDTÆLLER.

TIME

SCAN SPEED DISTANCE CALORIES ODO PULSE

MODE

SÅDAN INSTALLERER OG UDSKIFTES BATTERIER

1. Åbn måleren (C1) ved at bruge den formede skruenøgle

(D3).

2. Måleren fungerer med to AAA-batterier, batterierne medfølger ikke. Efter udskiftning af batterierne,

skub måleren (C1) tilbage og tryk ned for at nulstille.

B10

C1 Front

Back

NOTE:

1. Bland ikke et nyt batteri med et gammelt batteri.

2. Brug samme type batteri. Bland ikke et alkalisk batteri med en anden type batteri.

3. Genopladelige batterier anbefales ikke.

4. Den endelige bortskaffelse af batteriet skal håndteres i overensstemmelse med

alle statslige love og regler.

5. Bortskaf ikke batterier i ild.

B32

JUSTERING AF LAST

For at øge belastningen skal du dreje 8-sektionsjusteringsknappen (B32) med

uret.

For at mindske belastningen skal du dreje 8-sektionsjusteringsknappen (B32) mod

uret. Der er otte niveauer for belastningsjusteringen.

SÆDEJUSTERING

Korrekt sædejustering er vigtig.

1. Drej justeringsknappen (D1) for at løsne den, og træk derefter i

Justeringsknap (D1) for at frigøre stiften. Skub sædet (A6),

indtil sædet (A7) er i den rigtige højde. Slip justeringsknappen

(D1), og sørg for, at stiften fanger i et af hullerne i

sadelpinden (A6), og spænd justeringsknappen (D1).

2. Sæt dig på sædet og sæt fødderne på pedalerne. Du

skal være i stand til at bevæge sig gennem et komplet

pedalslag uden at låse dine knæ eller flytte dine hofter

på sædet. Sædet er for tæt på pedalerne, hvis du har

mere end så let bøjning i knæene i bunden af

pedalslaget. Sædet er for langt fra pedalerne, hvis du

skal rette knæene helt op i bunden af pedalslaget. Se

illustrationen.

CAUTION:

1. Forsøg ikke at justere sædet, mens du er på

CYKLEN.

2. Spænd altid justeringsknappen (D1) efter at have

justeret sædet til en ny position.
