TOORX Rower Force Manuel utilisateur

Ed : 03/17 Rev : 00

INSTRUCTION

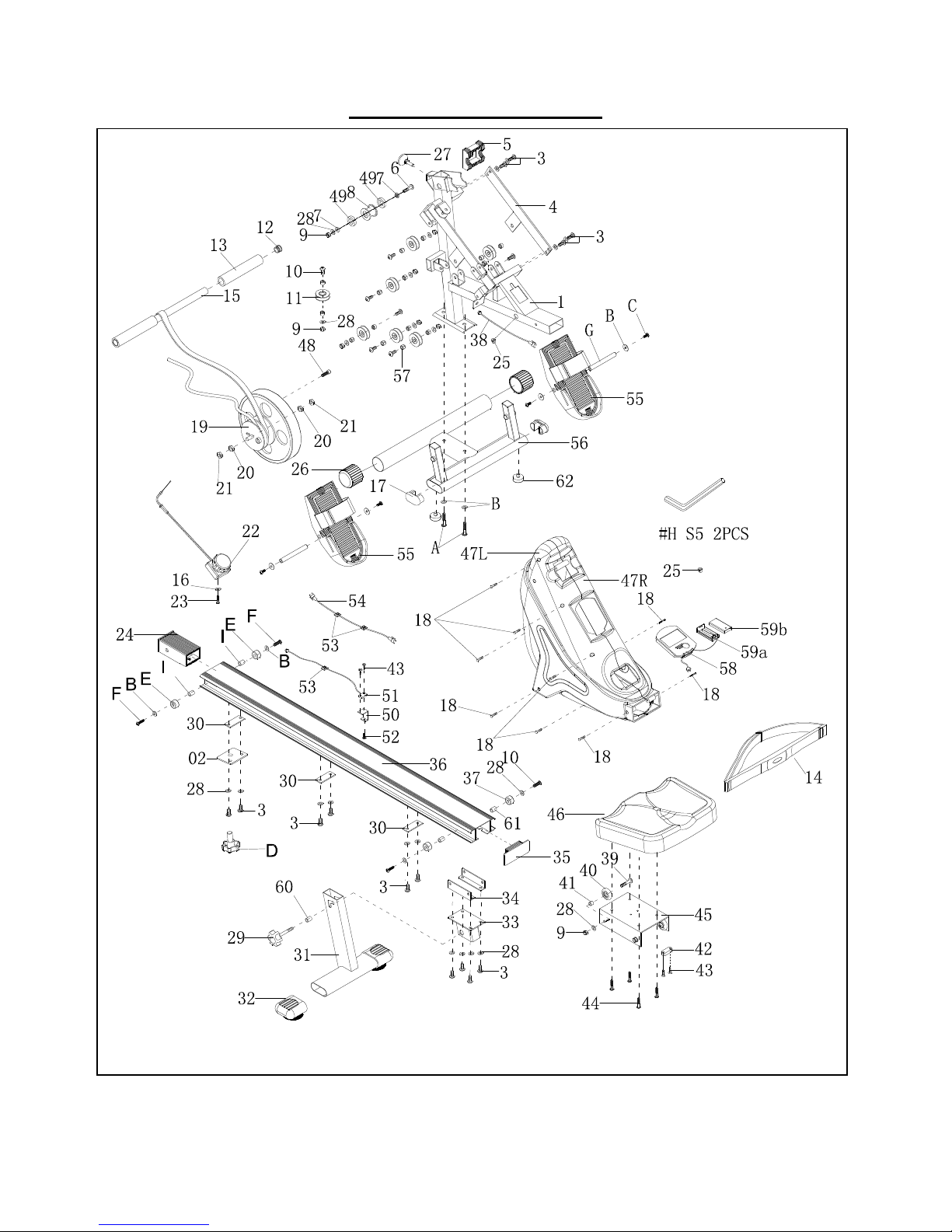

EXPLODED DIAGRAM

PART LIST:

NO. DESCRIPTION Q'TY

A Bolt M8x40 2

B Washer 8

C Bolt M8x15 4

D Knob 1

E Rubber Cushion 2

F Bolt M8x40L 2

G Axle 2

H Wrench S5 2

I Casing 2

1 Main Frame 1

2 Plate 1

3 Bolt M8*15 14

4 Enforcement plate 1

5 Plastic pad 1

6 Bolt M8x55 1

7 Sleeve 2

8 Plastic wheel 1

9 Nut M8 12

10 Bolt M8*40 9

11 pully 7

12 End cap 2

13 Grip 2

14 Heart rate transmitter 1

15 Rowing handle bar 1

16 Washer 1

17 End cap 2

18 Bolt M4*20 13

19 Magnetic flywheel 1

20 Nut M10 S17 2

21 Nut M10 S15 2

22 Tension Knob and cable 1

23 Screw M5*15 1

24 Hollow bushing 1

STRAIN RELIEF BUSHING

26 End cap 2

27 Knob 1

28 Washer M8 28

29 Knob M8 x40 1

30 Enforcement plate 3

31 Rear Stabilizer 1

32 End cap 2

33 Fasten plate 1

34 Fasten plate 2

35 End cap 1

36 Main Rail 1

37 Rubber Cushion 2

38 Sensor wire of computer 1

39 Bolt M8*30 4

40 Wheel 4

41 Sleeve 4

42 Magnet 1

43 Screws M3*10 4

44 Bolt M6*12 4

45 Saddle Support frame 1

46 Saddle 1

47R Right plastics Cover( right) 1

47L Left plastics Cover(left) 1

48 Bolt M6*30L 1

49 Bearing 6900Z 2

50 Sensor fasten plate 1

51 Sensor 1

52 Screw M5*10 1

53 STRAIN RELIEF BUSHING 3

54 Sensor wire of computer 1

55 Pedal 2

56 Front Stabilizer 1

57 Sleeve 14

58 Computer 1

59 Battery bracket 1

59 Cover of battery bracket 1

60 Casing：OD12.7*ID8.3*5L 1

61 Casing 2

62 Cushion 2

63 Washer 1

64 End cap 2

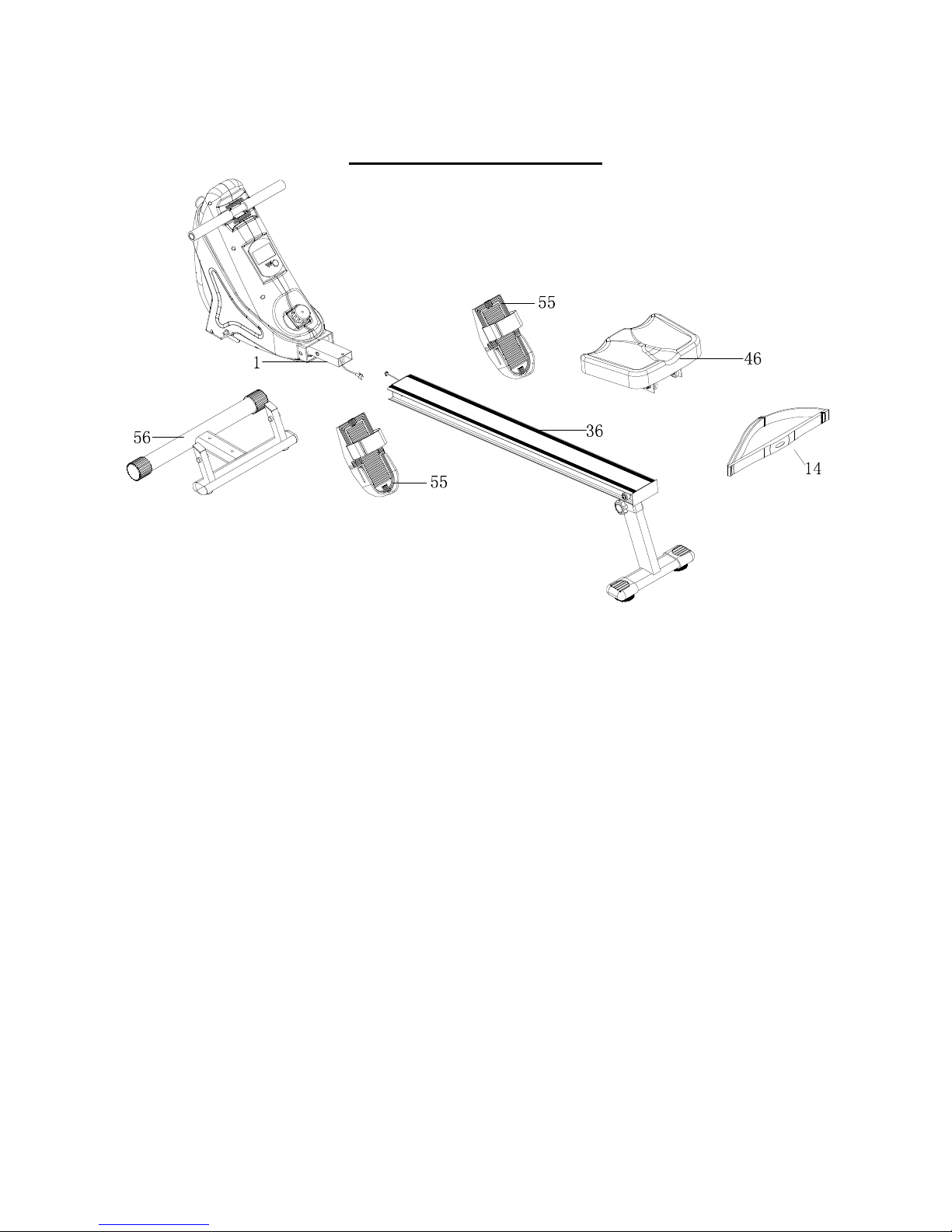

EXPLODED DIAGRAM

Assembly Information

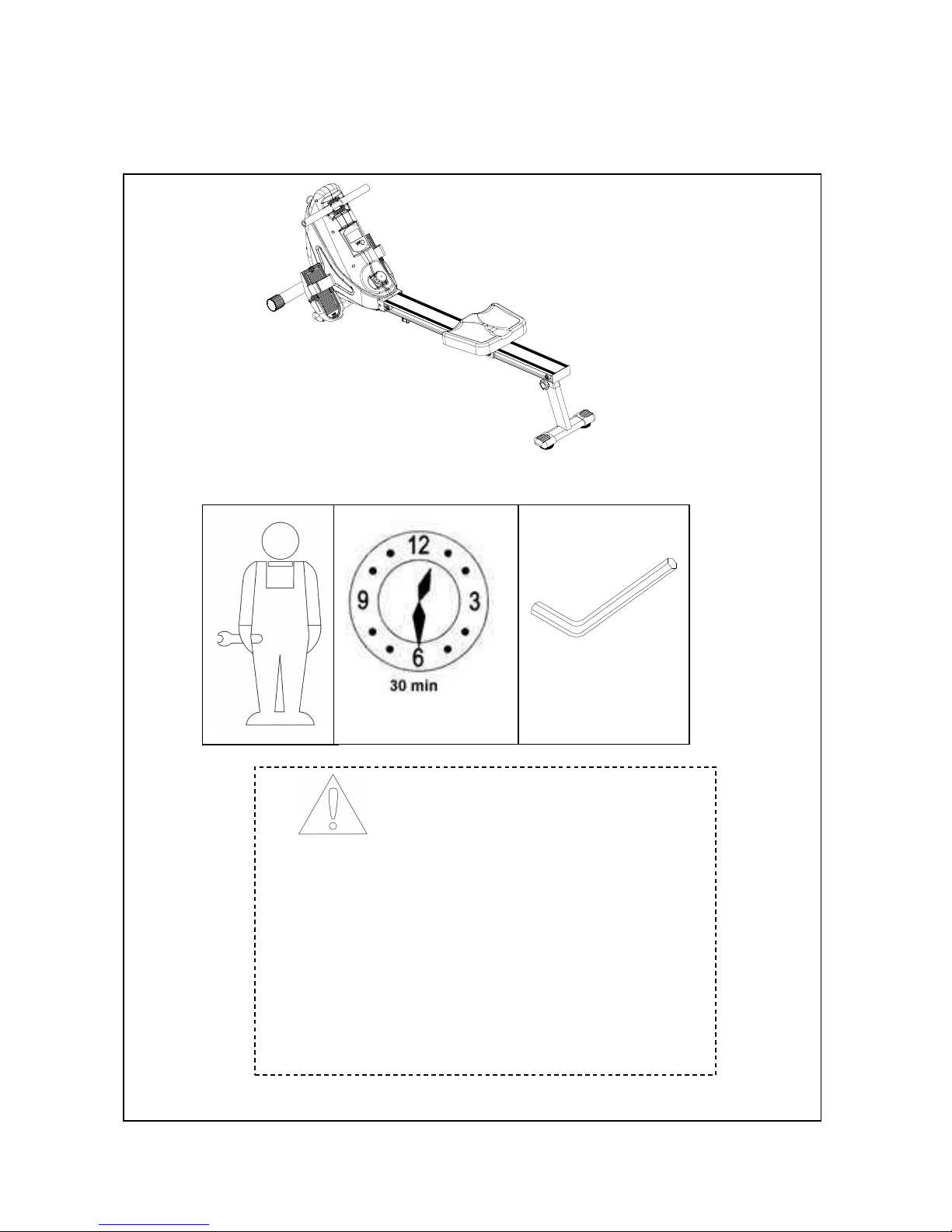

NOTICE

•Read this manual before assembly

•Recognize the spare parts first.

•Check the hardware.

•Ensure that you have the right tool.

•Prepare an area to assemble.

•Follow the instruction accordingly.

•Never force the joints

•Periodically tighten the joints

•Keep this manual with you.

S5 2PCS

II. Identify your hardware

Assembly Steps

STEP 1:

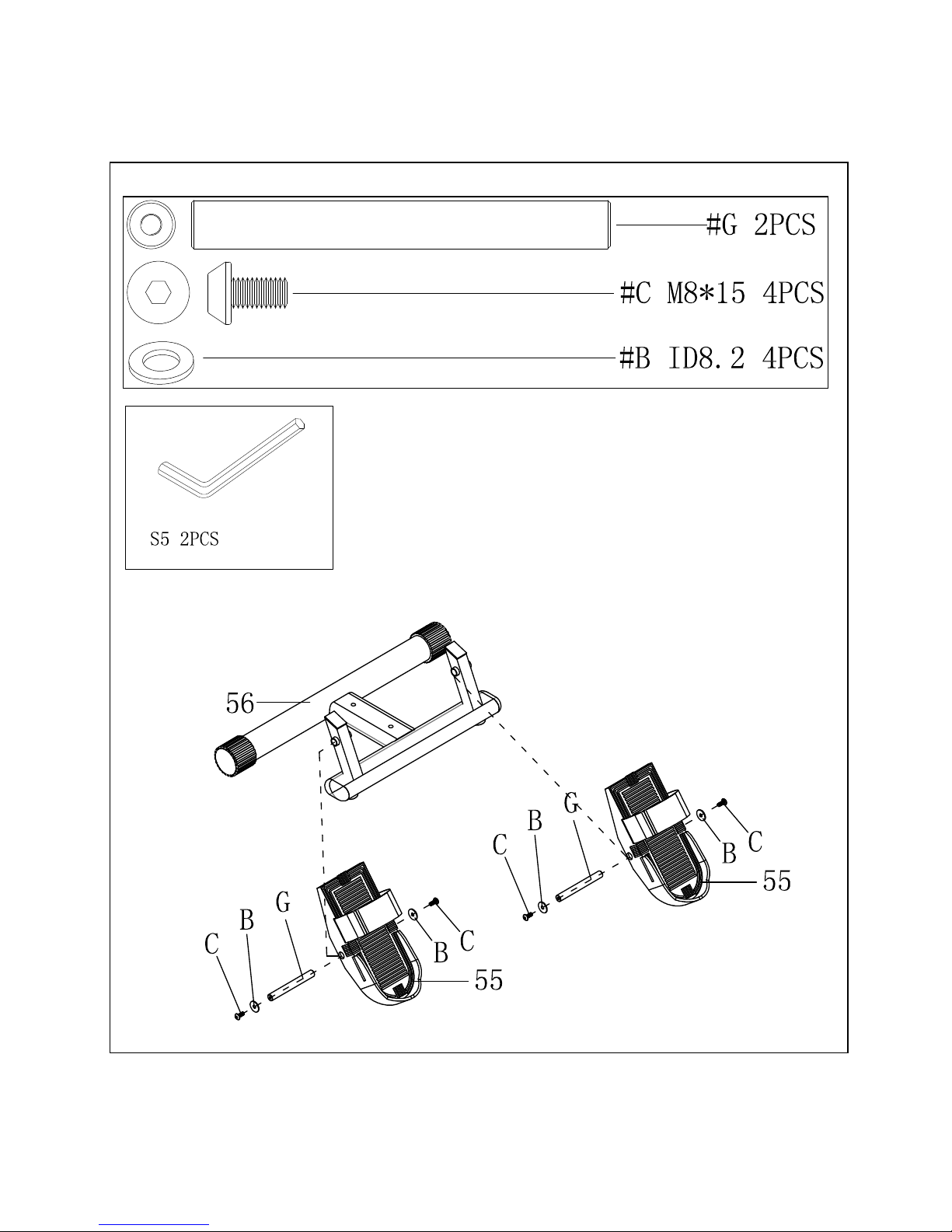

STEP 2:

Upright the main frame onto the Style foam to prevent from scratch on the

plastic cover while mounting the front stabilizer to the main frame.

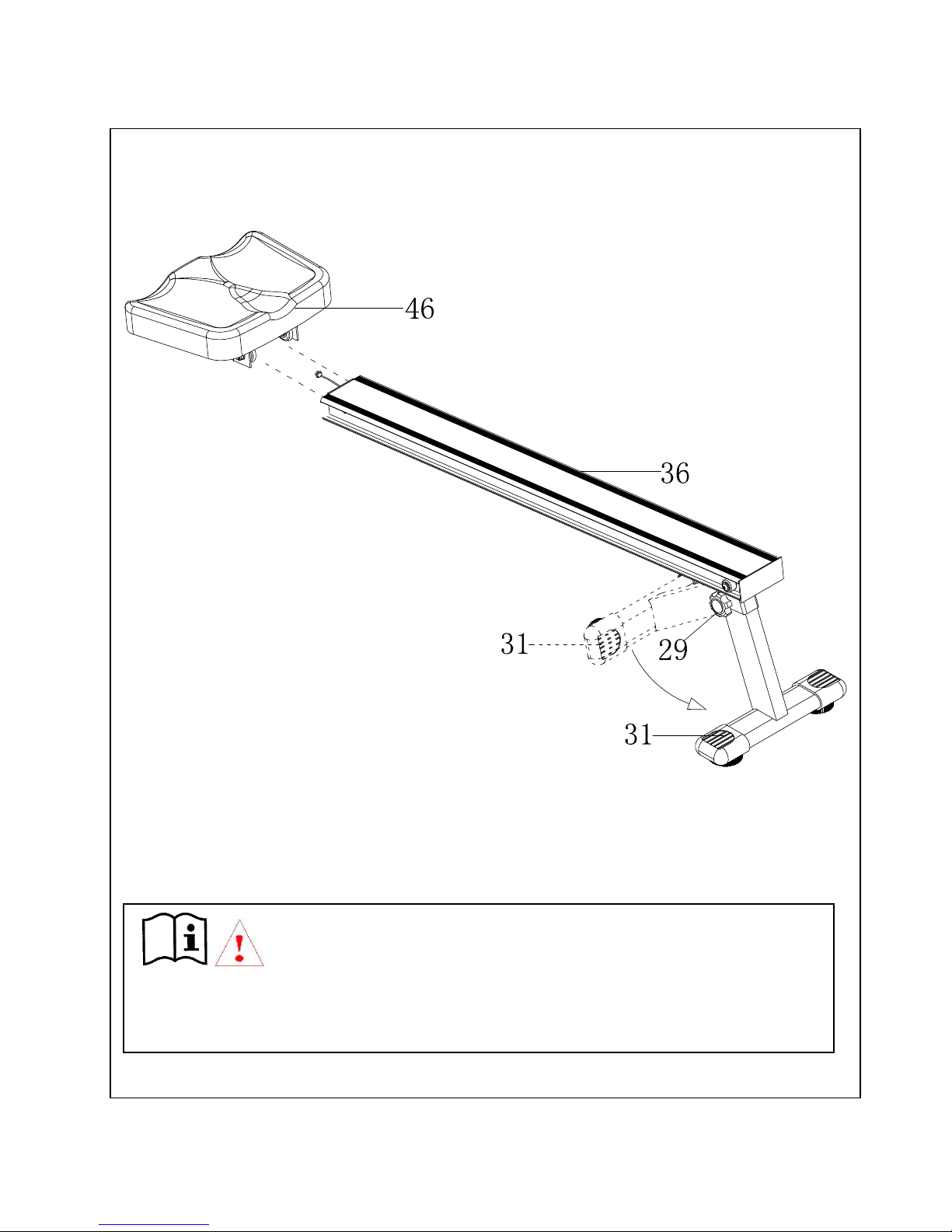

STEP 3:

Loosen the knob (#29), and pull out the rear stabilizer (#31) as the direction of the arrow

shown in Figure. Then lock the knob(#29) tightly in order to prevent any accident.
