Bedienungsanleitung /
Operation Manual
Lufttemperatur & -Feuchtigkeitsmessgerät /
Air Temperature & Humidity Meter
1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität).
Vor Inbetriebnahme des Gerätes Bedienungsanleitung sorgfältig
lesen. Nachfolgend aufgeführte Sicherheitshinweise zum Betrieb
des Gerätes sind unbedingt zu beachten. Schäden, die durch
Nichtbeachtung dieser Hinweise entstehen, sind von
Ansprüchen jeglicher Art ausgeschlossen:
* Warnhinweise am Gerät unbedingt beachten.
* Gerät keinen extremen Temperaturen, direkter
Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.
* Starke Erschütterungen vermeiden
* Gerät nicht in der Nähe starker magnetischer Felder
(Motoren, Transformatoren usw.) betreiben
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes
fernhalten
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein.
* Ersetzen Sie die Batterie, sobald das Batteriesymbol " "
leuchtet. Mangelnde Batteriespannung kann unpräzise
Messergebnisse hervorrufen.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht
benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten
Stofftuch und einem milden Reinigungsmittel. Benutzen Sie
keine ätzenden Scheuermittel.
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
* Vermeiden Sie jegliche Nähe zu explosiven und
entflammbaren Stoffen.
* keine technischen Veränderungen am Gerät vornehmen
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten
dürfen nur von qualifizierten Service-Technikern
durchgeführt werden.
* Messgeräte gehören nicht in Kinderhände !
-1-
Reinigung des Gerätes
Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt
darauf achten, dass keine Flüssigkeit in das Innere des Gerätes
gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung
des Gerätes führen.
Einführung
Dieses neu entwickelte Messgerät misst die aktuelle
Luftfeuchtigkeit, sowie die aktuelle Lufttemperatur über einen
fest installierten Fühler für eine schnelle und exakte Auswertung
der Messergebnisse.
2. Technische Merkmale
►3 -stellige 10mm LCD-Anzeige (max. 999)
►Automatische Hintergrundbeleuchtung
►Luftfeuchtigkeitsmessung in %RH.
►Lufttemperaturanzeige in °C oder °F
►Schnelle Ansprechzeit des Sensors
►Robustes und handliches Gehäusedesign
►Messwerthaltefunktion
-2-
3. Technische Daten
Anzeige
LCD-Anzeige mit automatischer
Hintergrundbeleuchtung
Messbereich
%R.H. :
Temperatur:
10% ~ 99%
-10°C ~ 50°C
(14°F ~ 122°F)
Auflösung
%R.H.:
Temperatur:
0.1%
0,1°C
Genauigkeit
%R.H.:
Temperatur:
+/- 5,0%
(bei 25°C; 10~30%RH)
+/- 3,0%
(bei 25°C; 30~99%RH)
+/- 1°C
(+/- 2.6°F)
Messrate
2 x / Sekunde
Batteriezustandsanzeige
Batteriesymbol “ “ wird bei
ungenügender Batteriespannung im
Display angezeigt
Abschaltautomatik
Nach 10 Minuten
Messwerthaltefunktion
(DATA-HOLD)
Messwert wird in der Anzeige gehalten
Spannungsversorgung
9V Batterie, 6F22 oder equivalent
Betriebstemperatur
-10°C ~ 40°C; <99% RH
Lagertemperatur
-10°C ~ 60°C; <70% RH
Abmessungen (BxHxT)
55 x 145 x 35mm
Gewicht:
158g
-3-
4. Bedienelemente und Anschlüsse am Gerät
1.) Temperatur/ Luftfeuchtigkeitssensor
2.) ON - Einschalter
3.) Temp./ Luftfeuchtigkeit Taste
4.) HOLD-Taste
5.) Helligkeitssensor
6.) Messwertanzeige
7.) Batteriefach (Rückseite)
8.) Gewinde für Stativ (Rückseite)
-4-
5
2
4
7
8
3
6
1

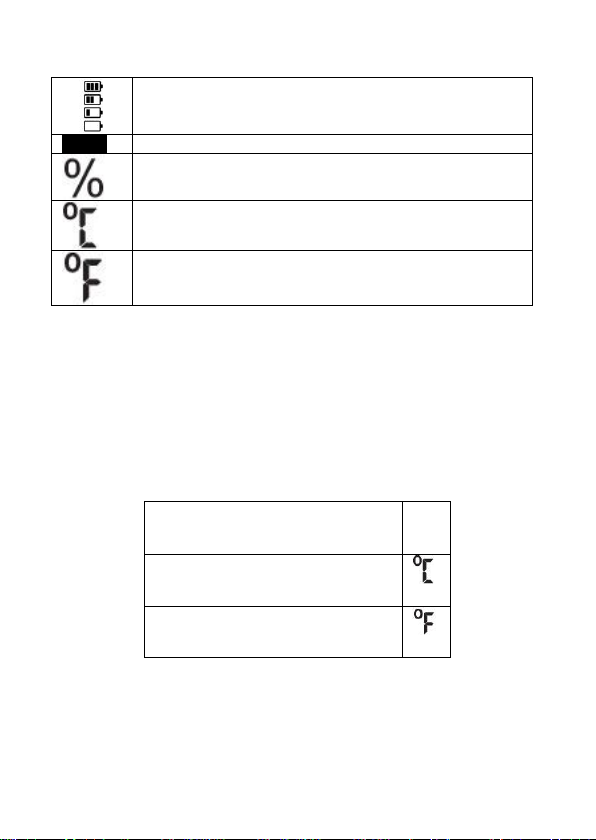

4.1 Anzeigesymbole
Das Symbol zeigt den Batteriezustand an. Eine leere
Batterie muss baldmöglichst ausgetauscht werden
und beeinflusst das Messergebnis
HOLD
Data-Hold: Zeigt die aktivierte Messwerthaltefunktion
Prozent (Einheit der Luftfeuchtigkeit)
Grad Celsius (Einheit der Lufttemperatur)
Grad Fahrenheit (Einheit der Lufttemperatur)
5. Bedienung
1. Drücken Sie die Taste “ON”, um das Gerät einzuschalten.
2. Auswählen der gewünschten Messfunktion:
Wählen Sie die Messfunktion über die Wahltaste (3) an
der Geräteseite.
Die drei möglichen Messfunktionen sind:
% R.H. Luftfeuchtigkeit
%
°C Temperatur-Messmodus
°F Temperatur-Messmodus
Nachdem die gewünschte Messfunktion ausgewählt ist, wechselt
das Gerät automatisch aus dem Auswahlmodus in den
Messbetrieb und Sie können Ihre Messungen beginnen.
-5-
6. Messbetrieb
Allgemein:
1.) Temperaturmessung:
Die Anzeige zeigt die Lufttemperatur in °C/°F an.
2.) Luftfeuchtigkeitsmessung:
Die Anzeige zeigt die relative Luftfeuchtigkeit in %RH an.
Luftfeuchtigkeit bezeichnet den Anteil des Wasserdampfs in
der Raum- oder Umgebungsluft.
3.) Zum „Einfrieren“ des aktuellen Messwertes, „HOLD“-Taste
drücken. Die Anzeige stoppt die Aktualisierung der
Messwerte und zeigt das Symbol “HOLD” in der Anzeige.
Abschaltautomatik:
Wenn das Gerät nicht mehr verwendet wird, schaltet es sich
automatisch nach 10 Minuten aus.
Hintergrundbeleuchtung:
Dieses Gerät verfügt über eine automatische
Hintergrundbeleuchtung, welche sich aktiviert, wenn der
Helligkeitssensor auf der Frontplatte schlechte Lichtverhältnisse
erfasst.
-6-
7. Auswechseln der Batterie
Bei Aufleuchten des -Symbols muss die Batterie gewechselt
werden.
Öffnen Sie das Batteriefach an der Rückseite, entfernen die alte
Batterie und setzen eine neue gleichen Typs ein.
Verbrauchte Batterien sind Sondermüll und müssen in die dafür
vorgesehenen Sammelbehälter gegeben werden.
Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
Hinweis:
1. Halten Sie das Gerät trocken.
2. Halten Sie die Sonden sauber.
3. Bewahren Sie das Gerät außerhalb der Reichweite von
Kindern auf.
4. Wenn das Symbol " " erscheint, ist die Batterie leer und
sollte schnellstmöglich ersetzt werden. Wenn Sie eine Batterie
einsetzen, achten Sie auf korrekte Polarität der Batterie.
Wenn Sie das Gerät für einen längeren Zeitraum nicht
benötigen, entfernen Sie die Batterie aus dem Gerät.
-7-
7.1. Gesetzlich vorgeschriebene Hinweise zur
Batterieverordnung
Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B.
zum Betrieb von Fernbedienungen dienen. Auch in den Geräten
selbst können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus
sind wir als Importeur gemäß Batterieverordnung verpflichtet,
unsere Kunden auf folgendes hinzuweisen:
Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber
vorgeschrieben- die Entsorgung im Hausmüll ist laut
Batterieverordnung ausdrücklich verboten-, an einer kommunalen
Sammelstelle oder geben Sie sie im Handel vor Ort kostenlos ab.
Von uns erhaltene Batterien können Sie nach Gebrauch bei uns
unter der auf der letzten Seite angegeben Adresse unentgeltlich
zurückgeben oder ausreichend frankiert per Post an uns
zurücksenden.
Batterien, die Schadstoffe enthalten, sind mit dem Symbol einer
durchgekreuzten Mülltonne gekennzeichnet, ähnlich dem Symbol
in der Abbildung links. Unter dem Mülltonnensymbol befindet sich
die chemische Bezeichnung des Schadstoffes z. B. „CD“ für
Cadmium, „Pb“ steht für Blei und „Hg“ für Quecksilber.
Weitere Hinweise zur Batterieverordnung finden Sie beim
Bundesministerium für Umwelt, Naturschutz und
Reaktorsicherheit.
-8-
Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung oder Teilen daraus, vorbehalten. Reproduktionen
jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur
mit schriftlicher Genehmigung des Herausgebers gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert
geliefert werden.
Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr
wird empfohlen.
© PeakTech®03/2015/Po
-9-
