PeakTech 5305 Manuel utilisateur

PH Messgerät /

PH Meter

Bedienungsanleitung /

Operation Manual

PeakTech5305

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische

Kompatibilität) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-

Zeichen).

Überspannungskategorie II 600V;

Verschmutzungsgrad 2.

Zur Betriebssicherheit des Gerätes sind nachfolgend aufgeführte

Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von

Ansprüchen jeglicher Art ausgeschlossen.

Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr beim

Umkippen des Gerätes)

Gerät nicht in der Nähe starker magnetischer Felder (Motoren,

Transformatoren usw.) betreiben

Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen

ist.

Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf

eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte

überprüfen. Im Zweifelsfalle keine Messungen vornehmen.

Warnhinweise am Gerät unbedingt beachten.

Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung,

extremer Luftfeuchtigkeit oder Nässe aussetzen.

Starke Erschütterung vermeiden.

Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.

Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport von

kalten in warme Räume und umgekehrt)

Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“ aufleuchtet.

Mangelnde Batterieleistung kann unpräzise Messergebnisse

hervorrufen.

Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen,

entnehmen Sie die Batterie aus dem Batteriefach.

Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und

einem milden Reinigungsmittel. Benutzen Sie keine ätzenden

Scheuermittel.

Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.

Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.

-1-

Öffnen des Gerätes und Wartungs –und Reparaturarbeiten dürfen nur

von qualifizierten Service-Technikern durchgeführt werden.

Keine technischen Veränderungen am Gerät vornehmen.

-Messgeräte gehören nicht in Kinderhände-

Reinigung des Gerätes:

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche

Spülmittel verwenden.

Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere

des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung

des Gerätes führen.

1.1. Merkmale:

Digitales PH-Wert-Messgerät für allgemeine Anwendungen

Einfache Bedienbarkeit und kompakte Abmessungen

Große, 3 ½-stellige LCD-Anzeige

Einstellbar durch Potentiometer (pH7)

Wasserfestes Gehäuse

Anwendungsbereiche: im Schul- und Ausbildungsbetrieb,

Wartung, Produktion, Labor und in der Qualitätskontrolle

anwendbar

-2-

2. Spezifikationen

3 ½-stellige, 18mm

LCD-Anzeige max 1999

Messfunktionen

PH:

0 bis 14 pH

Temperatur:

0°C ~ 55°C

Auflösung

0,01 pH

0,1°C

Genauigkeit

+/- 0,01pH

+/- 1 °C

Eingangswiderstand

10 M

Messrate

2 –3 / Sek.

Kalibriervorrichtungen

Extern über Stellpotentiometer für pH7

Betriebstemperatur

0°C...+50°C (32°F…122°C); < 80% RH

Spannungsversorgung

4 x 1,5V Batterien (AG-13)

Abmessungen

(BxHxT)

188 x 35 x 35 mm

Gewicht

100g

mitgeliefertes Zubehör

Bedienungsanleitung, 4 x 1,5V Batterien

(AG-13), Kalibrierlösungen

-3-

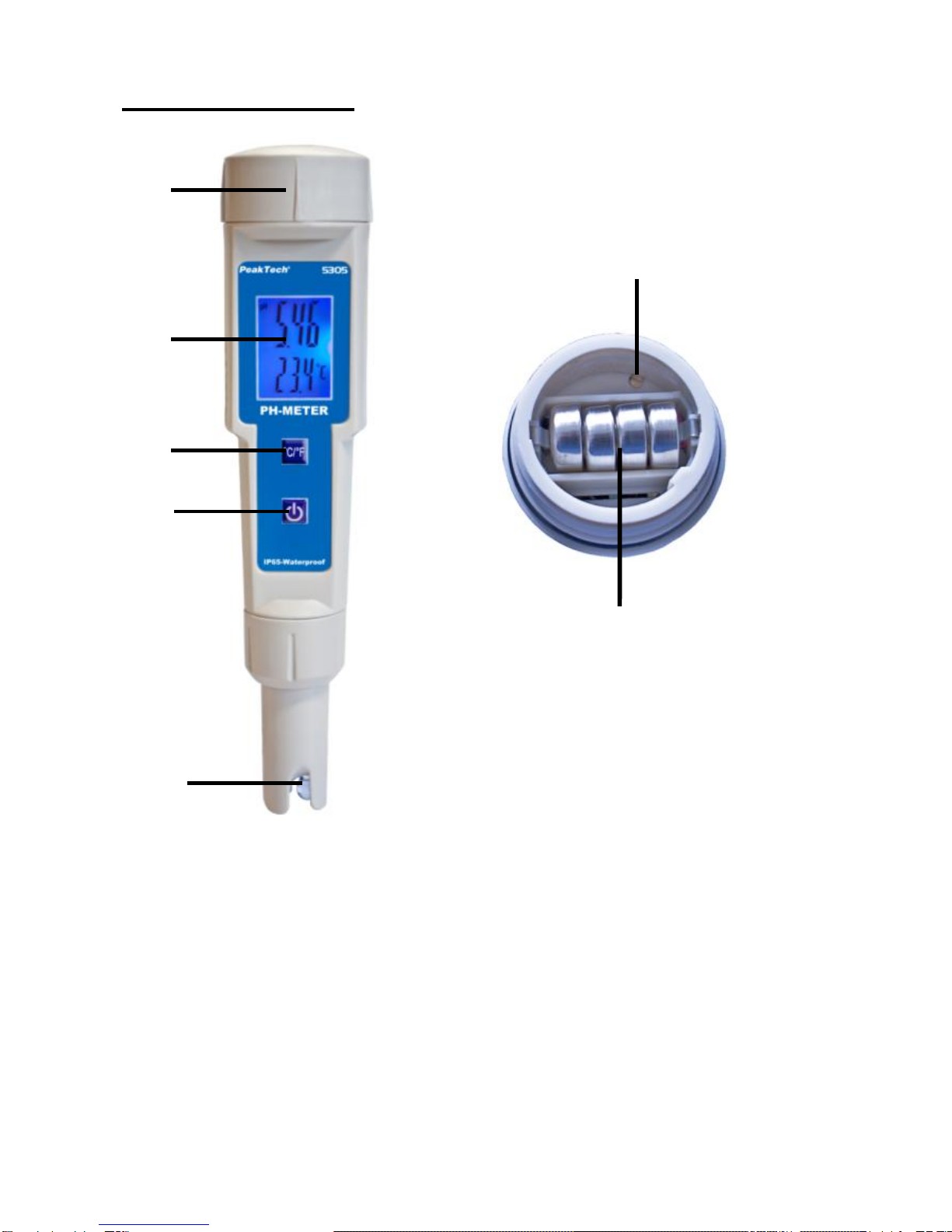

3. Bedienelemente

1. Batteriefach

2. Anzeige

3. Taste für °C/°F Umschaltung

4. Ein-/Aus-Schalter

5. PH-Elektrode

6. Potentiometer für PH-7 Abgleich

7. 4 x 1,5V Batterien (Knopfzellen AG13)

-4-

4. pH-Kalibrierverfahren

4.1. Vorbereiten auf Kalibrierung

Dieses pH-Meter wurde bereits mit einem mV-Signal kalibriert, das von der

idealen mV-Abfrage der pH-Elektrode (auf der Grundlage einer Umgebung

von 25°C) simuliert wurde. Zu berücksichtigen ist:

a) Eine ideale Elektrode produziert 0mV bei einem Wert von pH=7,0,

jedoch weichen die meisten Elektroden leicht ab.

b) Die Temperatur der Messumgebung liegt nicht immer um 25°C,

sondern meistens zwischen 15°C und 35°C.

Unter Umständen ist es notwendig, die folgenden Kalibrierungsschritte

durchzuführen, um die Elektrode des Instruments auf maximale Genauigkeit

einzustellen.

4.2. PH 7.0 Kalibrierung

1) Tauchen Sie die pH-Elektrode in eine Standard-Pufferlösung mit

pH=7,0.

2) Schalten Sie das Messgerät durch Drücken der EIN/AUS-Taste

ein.

3) Rühren Sie die Elektrode langsam in der Lösung bis Sie einen

stabilen Messwert erhalten.

4) Verwenden Sie einen kleinen Schraubendreher (Lieferumfang)

und stellen Sie mit Hilfe des Potentiometers innerhalb des

Batteriefaches den Anzeigewert so ein, dass er dem Wert der

verwendeten Pufferlösung entspricht.

-5-

4.3. Messverfahren

Nach der Kalibrierung des Messgeräts und der pH-Elektrode ist das Gerät zur

Messung bereit.

1) Entfernen Sie die Schutzkappe von der Elektrode.

2) Schalten Sie das Messgerät durch Drücken der EIN/AUS-Taste ein.

3) Tauchen Sie die pH-Elektrode in die zu messende Lösung ein.

4) Rühren Sie langsam die Elektrode in der Lösung bis Sie einen stabilen

Messwert erhalten.

5) Nachdem Sie eine Messung vorgenommen haben, die Elektrode mit

destilliertem Wasser abspülen! Anschließend trocknen Sie diese mit

Filterpapier.

-6-

5. Austausch der Batterie

1) Wenn in der linken Ecke der LCD-Anzeige „BAT“ erscheint, muss die

Batterie ausgetauscht werden. Messungen im Spektrum können

jedoch auch noch einige Stunden lang nach Erscheinen der

Batteriezustandsanzeige vorgenommen werden, bevor das Instrument

ungenau wird.

2) Entfernen Sie zum Austausch der Batterie die Batteriefachabdeckung.

(siehe Abb.)

3) Nehmen Sie die alten Batterien heraus und setzen Sie neue Batterien

(4 x 1,5V AG13 Knopfzellen) entsprechend der Polung ein.

4) Setzen Sie die Abdeckung des Batteriefachs wieder auf.

-7-

Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung

Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb

von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien

oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser

Batterien oder Akkus sind wir als Importeur gemäß Batterieverordnung

verpflichtet, unsere Kunden auf folgendes hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben- die

Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich verboten-,

an einer kommunalen Sammelstelle oder geben Sie sie im Handel vor Ort

kostenlos ab.

Von uns erhaltene Batterien können Sie nach Gebrauch bei uns unter der auf

der letzten Seite angegeben Adresse unentgeltlich zurückgeben oder

ausreichend frankiert per Post an uns zurücksenden.

Batterien, die Schadstoffe enthalten, sind mit dem

Symbol einer durchgekreuzten Mülltonne

gekennzeichnet, ähnlich dem Symbol in der Abbildung

links. Unter dem Mülltonnensymbol befindet sich die

chemische Bezeichnung des Schadstoffes z. B. „CD“ für

Cadmium, „Pb“ steht für Blei und „Hg“ für Quecksilber.

Weitere Hinweise zur Batterieverordnung finden Sie beim Bundesministerium

für Umwelt, Naturschutz und Reaktorsicherheit.

-8-

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der

Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.

Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren)

nur mit schriftlicher Genehmigung des Herausgebers gestattet.

Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche

dem Fortschritt dienen, vorbehalten.

Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen

genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden.

Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.

PeakTech®05/2016 /Po.

-9-
