1090/1095

Bedienungsanleitung /

Operation manual

AC/DC pannungsprüfer /

AC/DC Voltage Tester

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG

(elektromagnetische Kompatibilität) und 2006/95/EG

(Niederspannung) entsprechend der Festlegung im Nachtrag

2004/22/EG (CE-Zeichen).

Überspannungskategorie II 1000 V; Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte

mit geringen transienten Überspannungen

CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente

etc.

CAT III: Versorgung durch ein unterirdisches Kabel;

Festinstallierte Schalter, Sicherungsautomaten,

Steckdosen oder Schütze

CAT IV: Geräte und Einrichtungen, welche z.B. über

Freileitungen versorgt werden und damit einer stärkeren

Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.

Hauptschalter am Stromeingang, Überspannung-

sableiter, Stromverbrauchszähler und Rundsteuer-

empfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von

schweren Verletzungen durch Strom- oder

Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend

aufgeführte Sicherheitshinweise zum Betrieb des Gerätes

unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,

sind von Ansprüchen jeglicher Art ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen ver-

wendet werden.

* Maximal zulässige Eingangsspannung von 690V DC oder 690V

AC nicht überschreiten.

* Maximal zulässige Eingangswerte unter keinen Umständen

überschreiten (schwere Verletzungsgefahr und/oder Zerstörung

des Gerätes).

-1-

* Die angegebenen maximalen Eingangsspannungen dürfen nicht

überschritten werden. Falls nicht zweifelsfrei ausgeschlossen

werden kann, dass diese Spannungsspitzen durch den Einfluss

von transienten Störungen oder aus anderen Gründen

überschritten werden muss die Messspannung entsprechend

(10:1) vorgedämpft werden.

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

* Gerät und sonstiges Zubehör vor Inbetriebnahme auf eventuelle

Schäden bzw. blanke oder geknickte Kabel und Drähte

überprüfen. Im Zweifelsfalle keine Messungen vornehmen.

* Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen bzw. auf einer Isoliermatte durchführen.

* Messspitzen der Prüfleitungen nicht berühren.

* Warnhinweise am Gerät unbedingt beachten.

* Gerät keinen extremen Temperaturen, direkter Sonnen-

einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.

* Starke Erschütterung vermeiden.

* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,

Transformatoren usw.) betreiben.

* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes

fernhalten.

* Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport

von kalten in warme Räume und umgekehrt)

* Messungen von Spannungen über 35V DC oder 25V AC nur in

Übereinstimmung mit den relevanten Sicherheitsbestimmungen

vornehmen. Bei höheren Spannungen können besonders

gefährliche Stromschläge auftreten.

* Mangelnde Batterieleistung kann unpräzise Messergebnisse

hervorrufen. Stromschläge und körperliche Schäden können die

Folge sein.

* Sollten Sie das Gerät für einen längeren Zeitraum nicht

benutzen, entnehmen Sie die Batterie aus dem Batteriefach.

* Säubern Sie das Gehäuse regelmäßig mit einem feuchten

Stofftuch und einem milden Reinigungsmittel. Benutzen Sie

keine ätzenden Scheuermittel.

* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren

Stoffen.

-2-

* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten

dürfen nur von qualifizierten Service-Technikern durchgeführt

werden.

* Gerät nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der Bedienelemente zu

vermeiden.

* Keine technischen Veränderungen am Gerät vornehmen.

* -Messgeräte gehören nicht in Kinderhände-

1.1. Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur

handelsübliche Spülmittel verwenden. Bei Reinigen unbedingt

darauf achten, dass keine Flüssigkeit in das Innere des Gerätes

gelangt.

Dies könnte zu einem Kurzschluss und zur Zerstörung des

Gerätes führen.

1.2. Am Gerät befindliche Warnhinweise und Symbole

ACHTUNG! Entsprechende Abschnitte in der

Bedienungsanleitung beachten!

Doppelt isoliert

CAT II 1000V

Angabe der Überspannungskategorie

CE-Kennzeichnung nach 2004/22/EG

Rechtes Drehfeld

Linkes Drehfeld

Durchgangsprüfung

-3-

Einpoliger Phasenprüfer (100 – 690 V AC

50/60 Hz)

Messungen an Spannungsführenden

Systemen

Gleichspannung, negative Polarität

Gleichspannung, positive Polarität

Wechselspannung

Gleich- und Wechselspannung

Vom TÜV Rheinland zertifizierte “Geprüfte

Sicherheit”

1.3. Einführung

Die zweipoligen Spannungsprüfer PeakTech

1090 und 1095

haben eine Vielzahl von weiteren Messfunktionen.

Hervorzuheben sind hierbei die einpolige Phasenprüfung (AC), die

Polaritätsprüfung im Gleichspannungsbereich, die Drehrichtungs-

anzeige für 3-Phasen Systeme, die Durchgangsprüfung mit

optischem und akustischem Signal und die Messpunkt-

beleuchtung. Das PeakTech

1090 verfügt zudem über eine

Testfunktion für Fehlerstromschutzschalter (FI).

Diese Messgeräte sind für Gleich- und Wechselspannungs-

prüfungen im Spannungsbereich von 12V bis 690 V geeignet,

TÜV/GS zertifiziert und wurden entsprechend der Norm EN

61243-3 geprüft.

Durch den Staub- und Spritzwasserschutz ergeben sich eine

Vielzahl von Anwendungen im Innen- und Außenbereich.

-4-

1.4. Merkmale

* Spannungsmessungen von 12 V – 690 V AC/DC

* Drehrichtungsanzeige für 3-Phasen Systeme

* Messpunktbeleuchtung für sicheres Arbeiten

* Durchgangsprüfung mit audiovisuellem Signal

* Polaritätsprüfung für Gleichspannungsmessungen

* Einpolige Phasenprüfung im Wechselspannungsbereich

* IP64 Staub- und Spritzwassergeschützt

* TÜV/GS Sicherheitsgeprüft

* Niedrigimpedanztestfunktion für Fehlerstromschutzschalter

(FI)

2. Technische Daten

2.1. PeakTech

1090

LCD-Anzeige 3 ½-stellig (max 1999) mit

Hintergrundbeleuchtung und

Balkengrafik

Spannungsmessbereiche 6, 12, 24, 50, 120, 230, 400 AC/DC

690 V DC

Auflösung 1 V AC/DC

Genauigkeit DCV: +/- 1,0% + 3 dgt.

ACV: +/- 1,5% + 3 dgt.

ACV Frequenzbereich 50/60 Hz

Spannungsprüfung automatisch

Polaritätsprüfung gesamter Messbereich

Bereichswahl automatisch

Ansprechzeit 2 ~ 3 mal pro Sekunde

Eigenimpedanz <1 MΩ

polige Phasenprüfung

Spannungsbereich 100 … 400 V AC

ACV Frequenzbereich 50/60 Hz

Durchgangsprüfung

Widerstandsbereich <200 kΩ

Teststrom <1 µA

Überspannungsschutz 400 V AC / 690 V DC

-5-

Drehfeldanzeige

Spannungsbereich

(LED’s)

100 … 400 V

ACV Frequenzbereich 50 / 60 Hz

Niedrig

impedanztest

Spannungsbereich 12 … 230 V AC/DC

Niedrigimpedanz <6 kΩ

Allgemein

Spannungsversorgung 2 x 1,5 V AAA (UM-4) Batterien

Betriebstemperatur 0 … 50°C <80% RH

Überspannungskategorie CAT II 1000 V

2.2. PeakTech

1095

LED Spannungsbereiche

+/-12, 24, 36, 50, 120, 230, 400,

690 VDC

12, 24, 36, 50, 120, 230, 400,

690 VAC

Genauigkeit -30% bis 0% vom Messwert

Spannungsprüfung automatisch

Polaritätsprüfung gesamter Messbereich

Bereichswahl automatisch

Ansprechzeit < 0.1s LED

ACV Frequenzbereich 50/60Hz

Automatische Last

(RCD)

Interne Basislast ca. 2.1 W bei 600V

Peak Strom 1s <0.2A / Is (5s) < 3.5mA

Betriebszeit ED =30s

Wiederherstellungszeit 10 min

LED an ca. 8V AC/DC

Einpoliger Phasentest

Spannungsbereich 100…690 VAC

ACV Frequenzbereich 50/60 Hz

Durchgangsprüfung

Wiederstandsbereich <300 k

Teststrom 5 A

-6-

Überspannungsschutz 690 V AC/DC

Drehrichtungsanzeige

Spannungsbereich

(LEDs)

100…400 V

Frequenzbereich 50/6 0Hz

Messprinzip Zweipolige Kontaktelektroden

Selbstprüfung Autotest

Spannungsversorgung 2x1.5V “AAA” Batterien

Stromverbrauch max.30mA / ca. 250mW

Betriebstemperatur -10

℃

bis +55

℃

Betriebsluftfeuchtigkeit < 85% relative Luftfeuchtigkeit

Überspannungskategorie CAT II - 1000V

-7-

3. Bedienelemente

3.1. PeakTech

1090

1. Prüfspitze - (L1)

2. Püfspitze + (L2)

3. Messpunktbeleuchtung

4. LCD-Anzeige

5. Taster für Niedrigimpedanztest (L2)

6. Taste für Messpunktbeleuchtung

7. Batteriefach

8. Taster für Niedrigimpedanztest (L1)

-8-

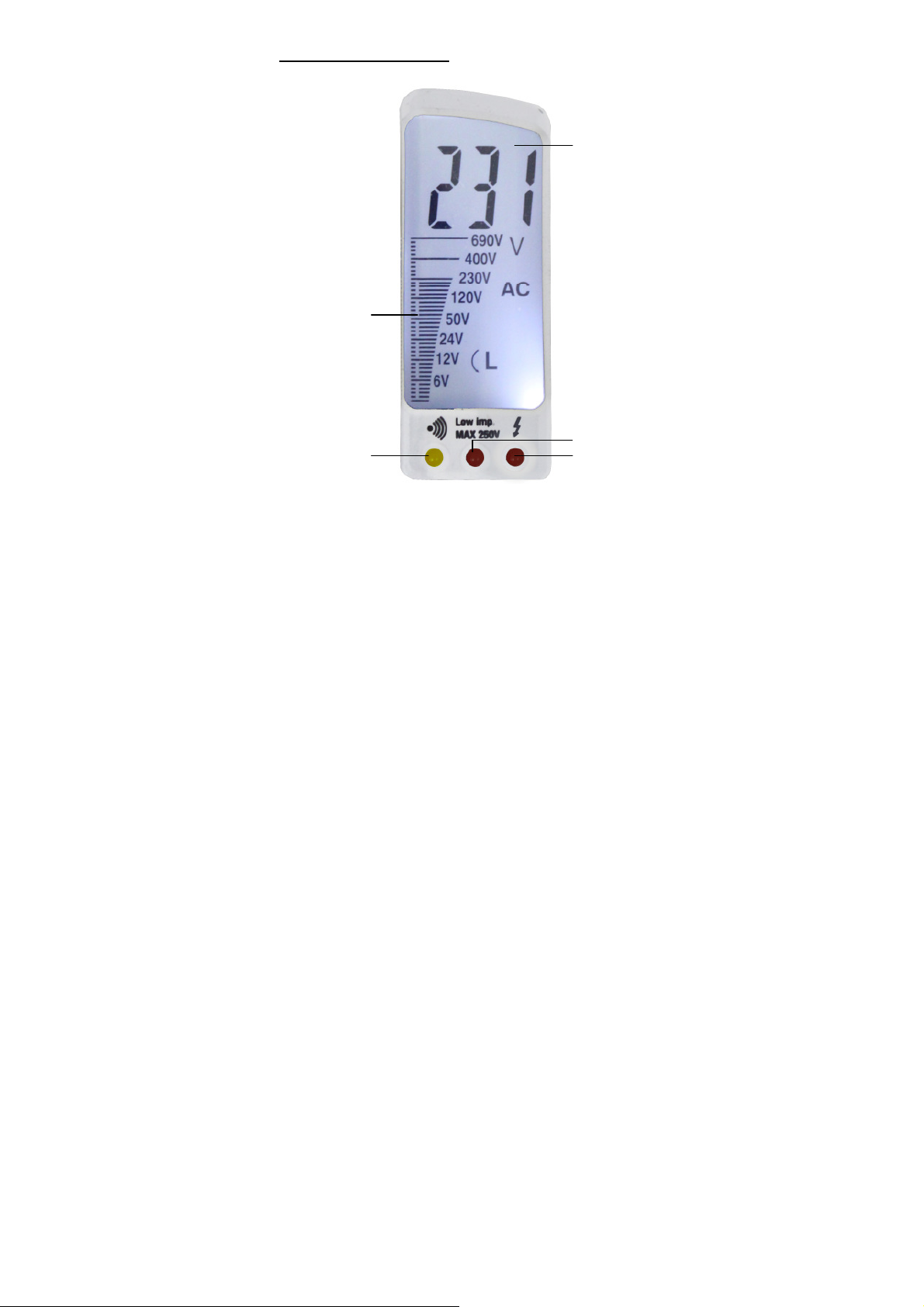

3.2. Anzeige PeakTech

1090

1. 3 ½-stellige LCD-Anzeige

2. Balkengrafik

3. LED für Durchgangsprüfung

4. LED für Niedrigimpedanztest

5. LED zur Anzeige der 1-poligen Phasenprüfung

-9-
