TOORX CSX2000 Manuel utilisateur

Ed : Rev : Cod :

INSTRUCTION

12/22 GRLDTOORXCSX2000600001

SINGLE PULLEY

CABLE CROSSOVER

Page 4of 14

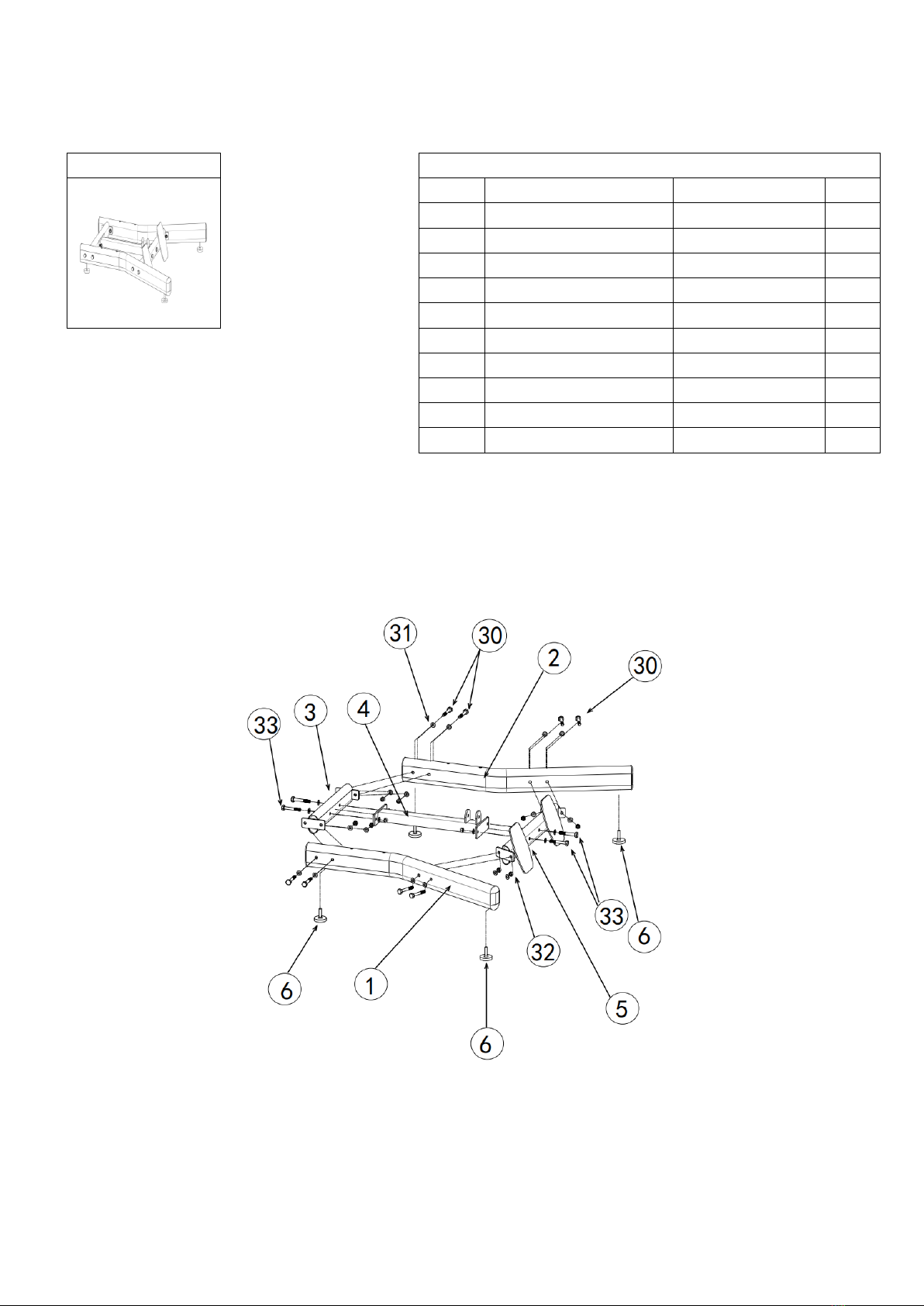

1）Step 1

After Installation

List for this step

Model

Name

Spec

Qty

Base Stabilizer（L）

Base Stabilizer（R）

Rear connection

Medium connection

Front connection

Leveling damping pad

Hex Bolt

M10*70

Washer

Φ10

Aircraft Nut

M10

Hex Bolt

M10*60

Page 5of 14

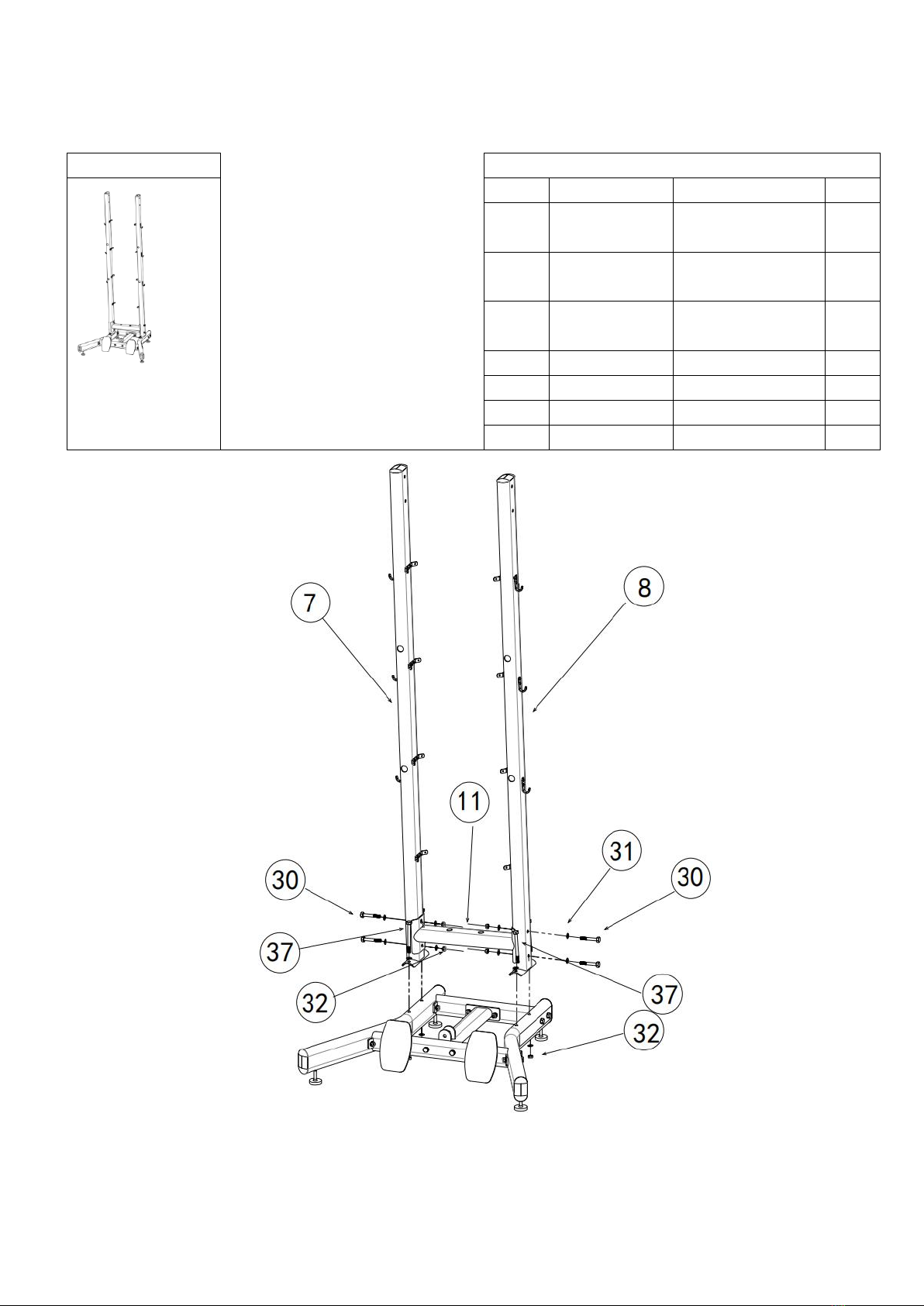

2）Step 2

After Installation

List for this step

Model

Name

Spec

Qty

Upright Support（L）

Upright Support（R）

Hook

Guard plate holder

Hex cup head bolt

M5*16

Hex cup head bolt

M6*16

Washer

Φ6

Page 6of 14

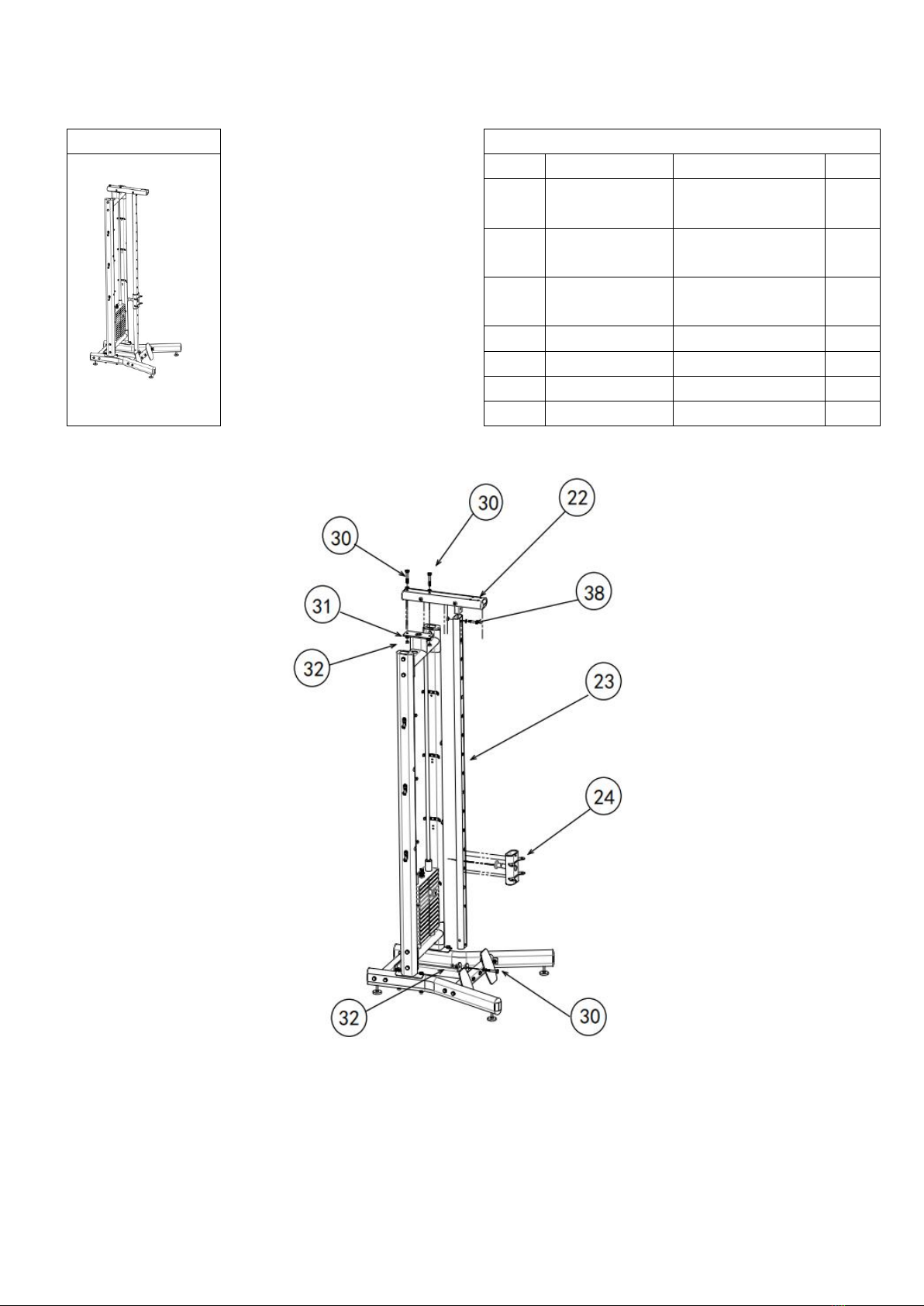

3）Step 3

After Installation

List for this step

Model

Name

Spec

Qty

Upright Support

（L）

Upright Support

（R）

Weight Plate

Holder

Hex Bolt

M10*70

Washer

Φ10

Aircraft Nut

M10

Hex Bolt

M10*120

Page 7of 14

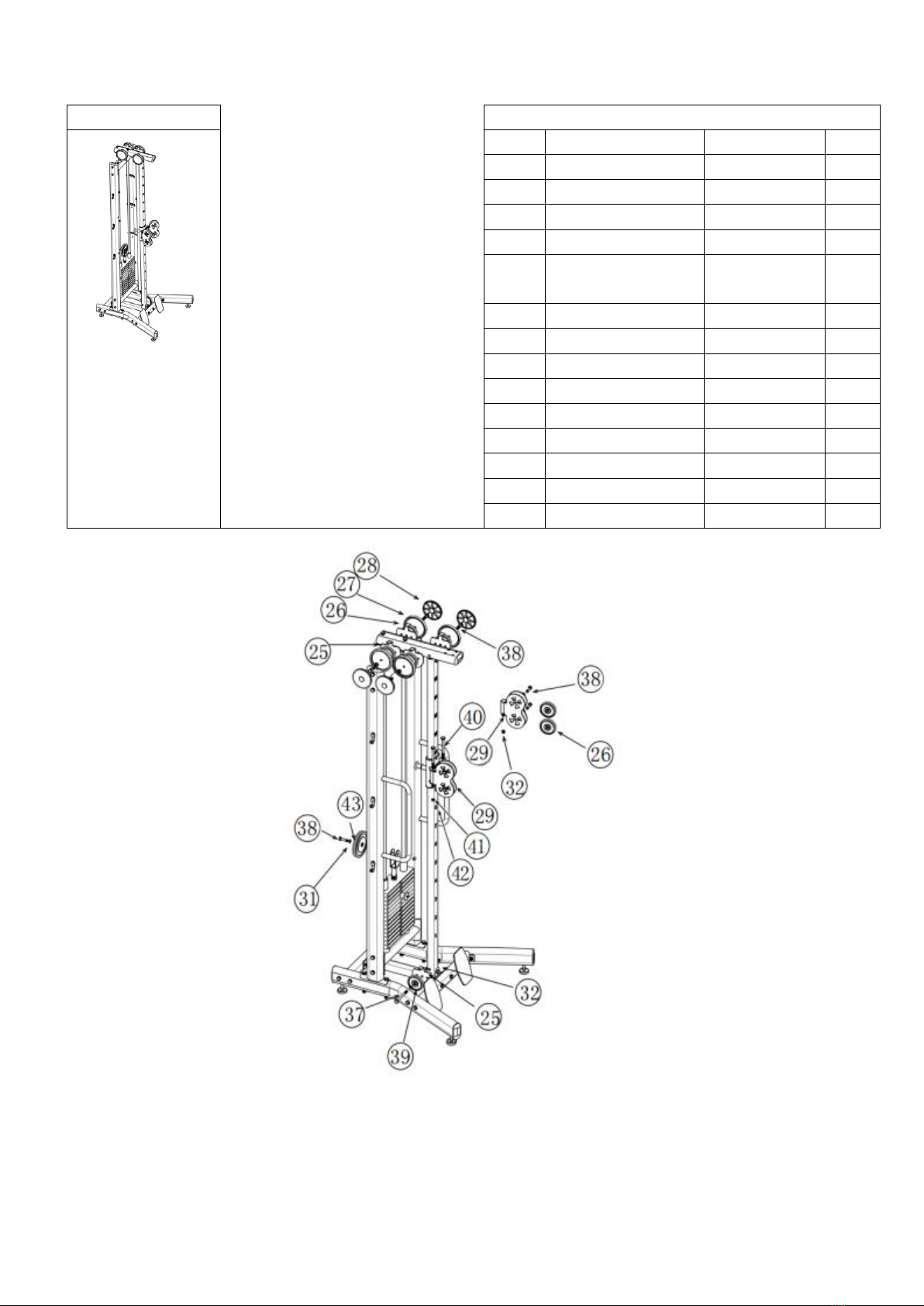

4）Step 4

After Installation

List for this step

Model

Name

Spec

Qty

Guide Rod

Top connecting tube

Shock pad

Weight set

Top Weight

Guide sleeve

Selector rod

Open elastic pin

150 Pulley Bracket

Selector pin

Hex Bolt

M10*70

Washer

Φ10

Aircraft Nut

M10

Hex Bolt

M10*20

Page 8of 14

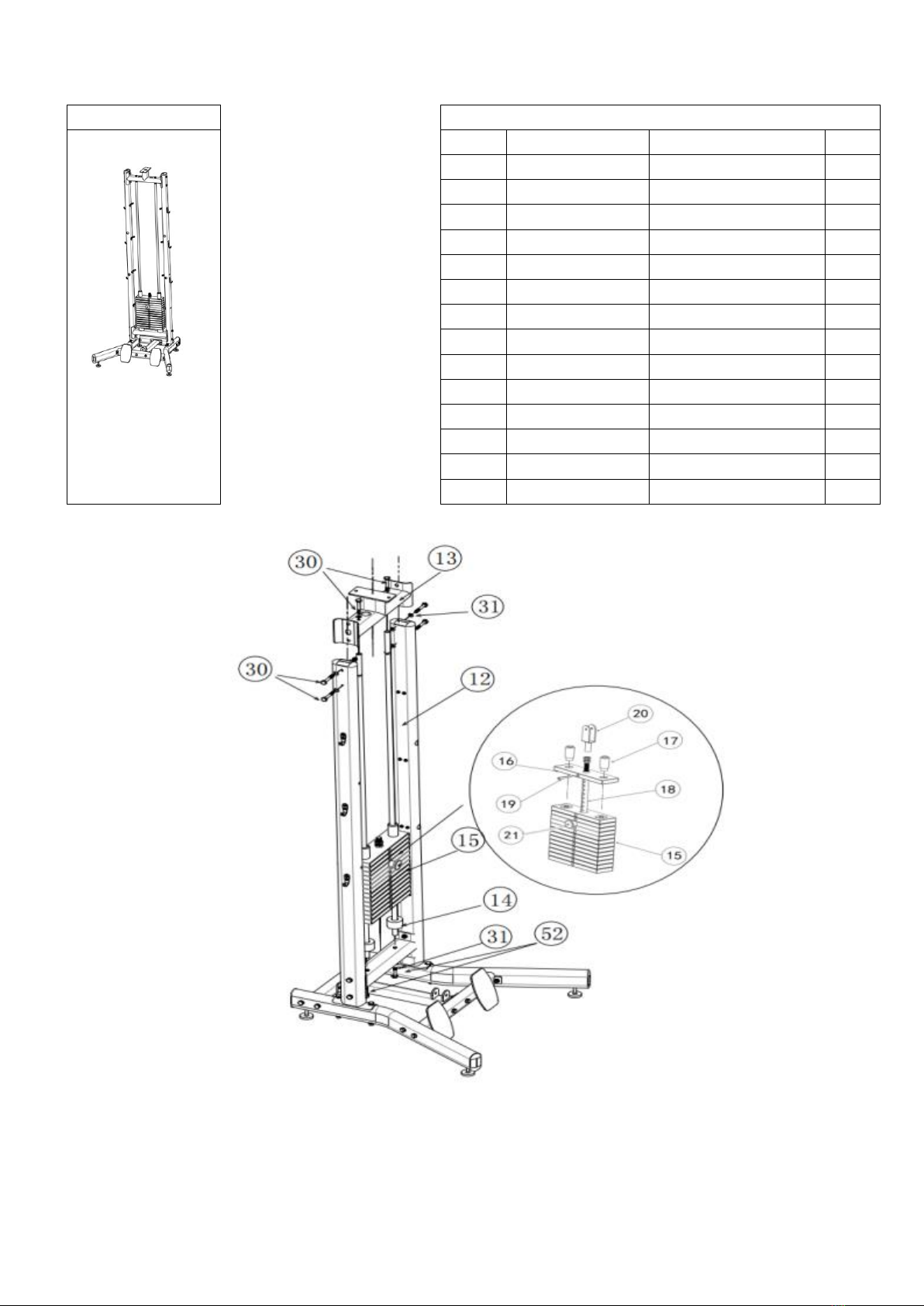

5）Step 5

After Installation

List for this step

Model

Name

Spec

Qty

Upper

connection

Adjusting tube

set

pulley support

frame set

Hex Bolt

M10*70

Washer

Φ10

Aircraft Nut

M10

Hex Bolt

M10*50

Page 9of 14

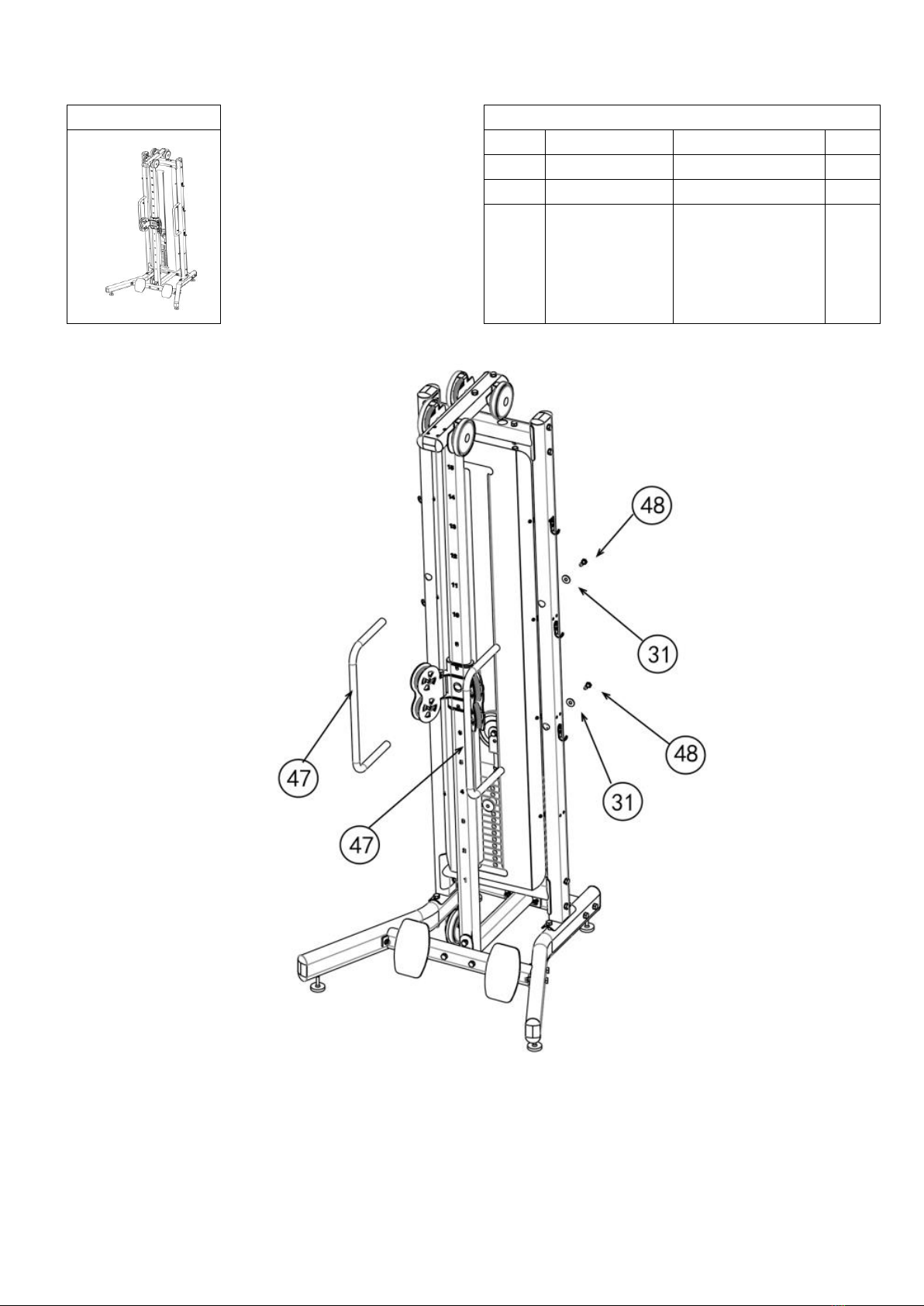

6）Step 6

After Installation

List for this step

Model

Name

Spec

Qty

Pulley Bracket

Pulley

Φ110

Pulley Cover

Pulley Cover 2

Double Floating

Pulley Bracket

Pulley

Φ150

Hex Bolt

M10*50

Washer

Φ10

Aircraft Nut

M10

Pulley

Φ90

Hex Bolt

M12*110

Washer

Φ12

Aircraft Nut

M12

Hex Bolt

M10*120

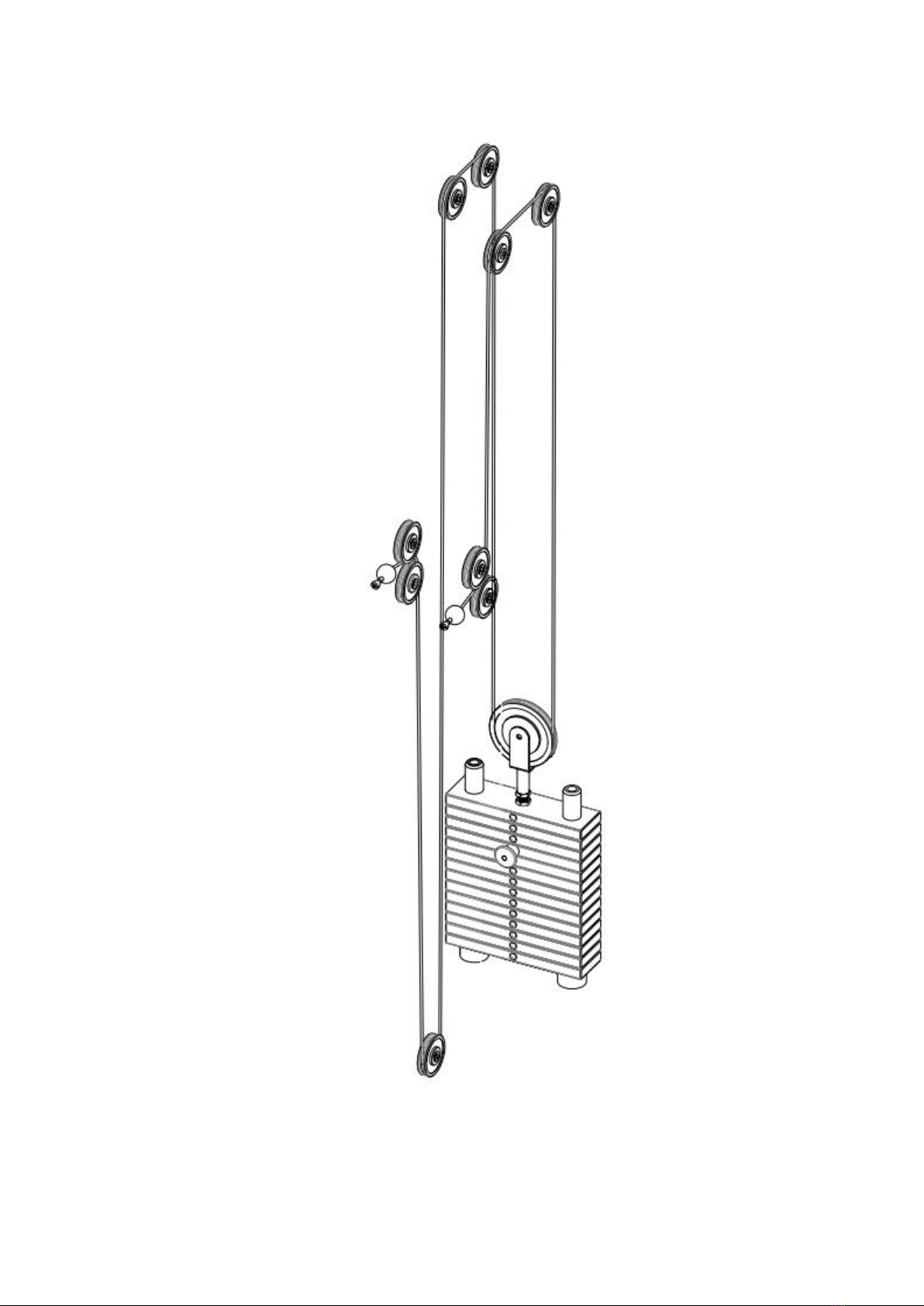

7）Step 7

Page 10 of 14

Page 11 of 14

8）Step 8

After Installation

List for this step

Model

Name

Spec

Qty

Front protecting

cover

Back protecting

cover

Hex cup head bolt

M6*16

Page 12 of 14

9）Step 9

After Installation

List for this step

Model

Name

Spec

Qty

Handrail

Hex Bolt

M10*25

Washer

Φ10
