Sony BKM-34H Manuel utilisateur

INSTALLATION MANUAL [Japanese/English]

1st Edition

MONITOR CONTROL UNIT

ATTACHMENT KIT

BKM-34H

安全のための注意事項を守らないと、人身事故になるこ

とがあります。

このインストレーションマニュアルには、事故を防ぐための重要な注意事項

と製品の取り扱いかたを記しています。このマニュアルをよくお読みのう

え、製品を安全にお使いください。お読みになったあとは、いつでも見られ

るように必ず保管してください。

2（J）

重いモニターは 2人以上で開梱・運搬する

モニターは、見た目より重量があります。開梱・運搬は、けがや事故を防ぐ

ため、必ず2人以上で行ってください。1人で行うと、腰を痛めることがあ

ります。

転倒、移動防止の処置をする

モニターをラックに取り付け・取りはずしするときは、転倒・移動防止の処

置をしないと、倒れたり、動いたりして、けがの原因となることがあります。

安定した姿勢で注意深く作業してください。

また、ラックの設置状況、強度を充分にお確かめください。

不安定な場所に設置しない

ぐらついた台の上や傾いたところなどに設置すると、モニターが落ちたり、

倒れたりしてけがの原因となることがあります。また、設置・取付け場所の

強度を充分にお確かめください。

指定された接続ケーブルを使う

付属の、あるいは取扱説明書に記されている接続ケーブルを使わないと、感

電や故障の原因となることがあります。他の接続ケーブルを使用する場合

は、お買い上げ店またはソニーのサービス窓口にご相談ください。

組み立ての際には、モニターの電源を切って電源プラグを抜く

モニターの電源を接続したまま、本キットの組み立てを行うと、モニターと

本キットに電源コードをはさみ、感電の原因となることがあります。組み立

ての際にはモニターの電源を切り、電源プラグを抜いてください。

組み立ての際には、モニターのハンドルを持つ

モニターと本キットの組み立ての際にモニターの底面を持つと、モニターと

本キットの間に指や手を挟み、けがをすることがあります。組み立ての際は

必ずモニターのハンドルを持ってください。

安全のために

警告表示の意味

このインストレーションマ

ニュアルおよび製品では、

次のような表示をしていま

す。表示の内容をよく理解

してから本文をお読みくだ

さい。

この表示の注意事項を守らな

いと、けがをしたり周辺の物

品に損害を与えたりすること

があります。

行為を禁止する記号行為を指示する記号

注意を促す記号

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

1(J)

日

本

語

概要

モニターコントロールユニットアタッチメントキットBKM-

34Hは、ソニーBVM-D24E1Wシリーズモニターとモニターコ

ントロールユニットBKM-10Rを連結するための組み立てキッ

トです。

部品構成

BKM-34Hは以下の部品で構成されています。組み立てを始め

る前に、部品がすべてそろっていることをお確かめください。

ケーブルクランプ×6

部品番号：4-395-824-02

ネジA（4×12mm、金）× 4

部品番号：7-682-163-01

ネジB（4×8mm、金）×8

部品番号：7-682-161-01

ネジC（4×8mm、黒）×2

部品番号：7-682-261-09

ネジD（4×8mm、銀）×4

部品番号：4-063-969-01

9ピンリモートケーブル

部品番号：1-558-883-11

ベースフレーム（右）×1

部品番号：X-4037-057-1

ベースフレーム（左）×1

部品番号：X-4037-056-1

リアステー×1

部品番号：X-4037-055-1

サイドカバー×2

部品番号：4-072-162-01

スペーサー（大）×2

部品番号：X-4037-054-1

スペーサー（小）×2

部品番号：X-4037-053-1

概要....................................................................................................................1(J)

部品構成...............................................................................................................1(J)

組み立て............................................................................................................2(J)

スペーサーについて ........................................................................................5(J)

2(J)

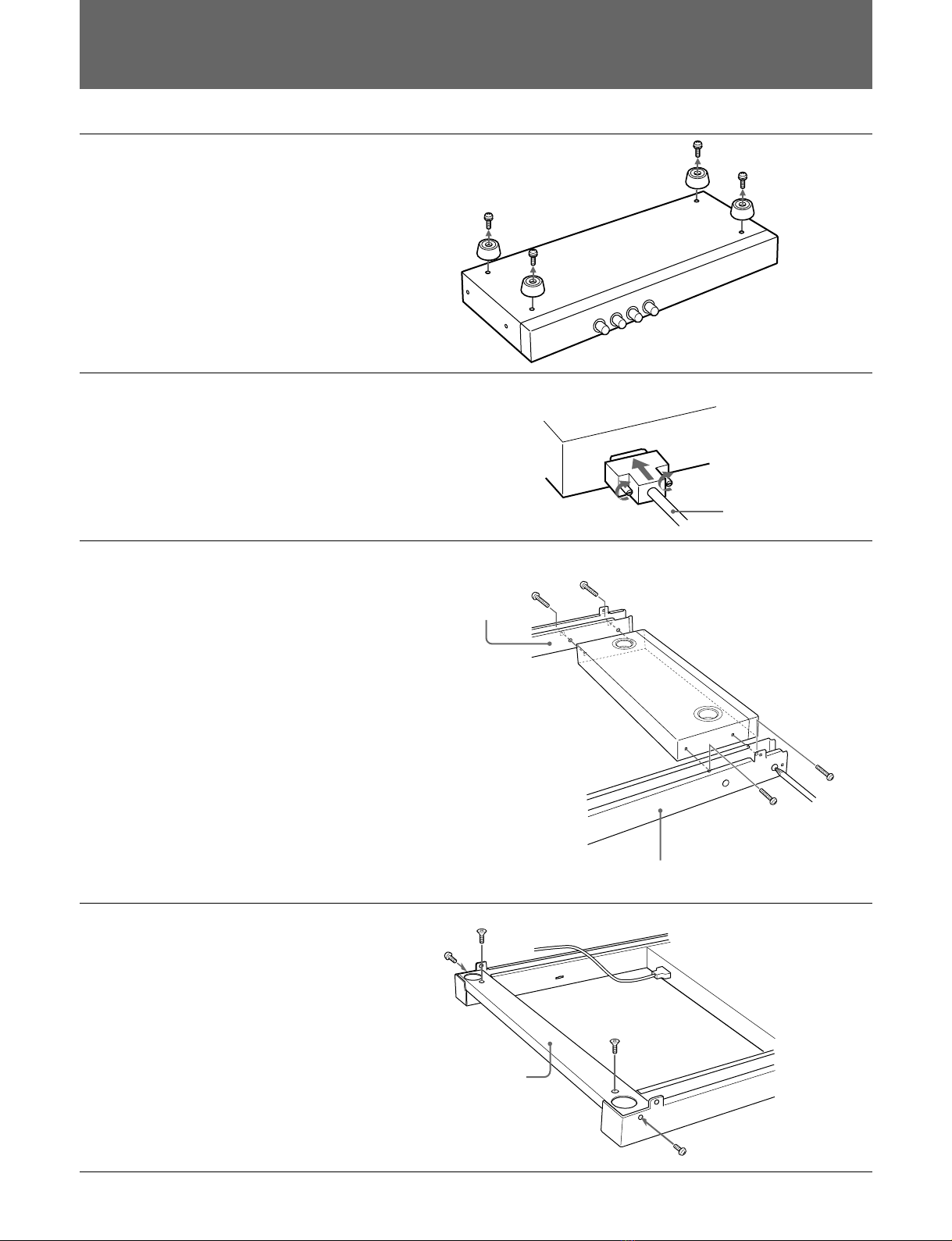

1BKM-10R底面の足4本を外す。

2BKM-10R後面のDISPLAYUNIT

端子に付属の9ピンリモートケーブル

を接続し、コネクターのネジを締め

る。

3BKM-10Rの両側面にベースフレー

ム（左）（右）を取り付ける。

各ベースフレームは、ネジA（4×

12mm、金）2本を使って固定する。

4ベースフレーム（左）（右）にリアス

テーを乗せ、ネジ B（4 × 8mm、金）

2本とネジC（4×8mm、黒）2本を

使って固定する。

組み立て

BKM-10R

9ピンリモート

ケーブル

DISPLAY UNIT

ベースフレーム（左）

ベースフレーム

（右）

ネジA

ドライバー

リアステー

ネジC

ネジB

ネジC

ネジB

3(J)

5ベースフレーム（左）（右）に、手順

1で外した足を2本ずつ、外したネジ

を使って取り付ける。

6ベースフレーム（左）（右）の前面

に、スペーサー（大）または（小）2

個を、ネジB（4×8mm、金）2本を

使って取り付ける。

スペーサーの金具の突起をベースフ

レームの穴にはめ込んでから、ネジ

Bで固定します。

◆ スペーサーの選択については、「ス

ペーサーについて」（5ページ）をご覧

ください。

7ケーブルクランプ 6 個をベースフレー

ムとリアステーに取り付け、9ピンリ

モートケーブルを固定する。

ケーブルクランプ

(続く)

ネジB

スペーサー（大）

または（小）

スペーサー（大）

または（小）

1で外したネジ

足

4(J)

8リアステー上部の丸穴2個にモニ

ター底面の足をはめるようにして、モ

ニターを乗せる。

ご注意

モニターを載せるときは、必ずモニ

ターのハンドルを持ってください。

9ネジ B（4 × 8mm、金）4 本を使って

モニターとベースフレーム（左）（右）

を固定する。

10サイドカバー（左）（右）をネジ D（4

×8mm、銀）4本でベースフレーム

（左）（右）に取り付ける。

（サイドカバーは左右とも同じ形状です。）

11ケーブルのコネクターをモニター後

面のモニターコントロールユニット用

端子に接続し、コネクターのネジを締

める。

モニター

組み立て

ベースフレーム

ネジB

サイドカバー

ネジD

モニターコントロール

ユニット用端子

ケーブル

モニターコントロールユニット用端子

5(J)

スペーサーについて

本機には2種類のスペーサーが付属しています。

スペーサーによって、モニターの正面デザインが変わります。

スペーサー（大）を使用したときスペーサー（小）を使用したとき

スペーサーの交換のしかた

いったんBKM-10Rとモニターを連結し

たあとでも、下記の手順で簡単にス

ペーサーを交換することができます。

1サイドカバーを外す。

2スペーサーを固定しているネジを外す。

3スペーサーを取り外す。

4新しいスペーサーを逆の手順で取り付ける。 1

6(J)

1 (E)

Cable clamps (6)

Part No. 4-395-824-02

Screws A (4×12 mm, gold) (4)

Part No. 7-682-163-01

Screws B (4×8 mm, gold) (8)

Part No. 7-682-161-01

Screws C (4×8 mm, black) (2)

Part No. 7-682-261-09

Screws D (4×8 mm, silver) (4)

Part No. 4-063-969-01

9-pin remote control cable (1)

Part No. 1-558-883-11

Overview

The BKM-34H Monitor Control Unit Attachment Kit

is an assembly kit for joining a Sony BVM-D24E1W

series monitor to a BKM-10R Monitor Control Unit.

Components

The BKM-34H consists of the following components.

Check to make sure that you have all the components

before beginning assembly.

Base frame (right) (1)

Part No. X-4037-057-1

Base frame (left) (1)

Part No. X-4037-056-1

Rear stay (1)

Part No. X-4037-055-1

Side covers (2)

Part No. 4-072-162-01

Spacers (large) (2)

Part No. X-4037-054-1

Spacers (small) (2)

Part No. X-4037-053-1

English

Contents

Overview.............................................................................................. 1(E)

Components................................................................................ 1(E)

Assembly.............................................................................................. 2(E)

Using the Spacers ....................................................................... 5(E)

2 (E)

1Remove the four feet from the

bottom of the BKM-10R.

2Connect one end of the

supplied 9-pin remote control

cable to the DISPLAY UNIT

connector at the rear of the

BKM-10R, and fasten the

screws of the cable connector.

3Attach the right and left base

frames to the sides of the

BKM-10R.

To attach each base frame, use

two screws A (4×12 mm,

gold).

4Place the rear stay on the right

and left base frames and

assemble them using two

screws B (4×8 mm, gold) and

two screws C (4×8 mm, black).

Assembly

DISPLAY UNIT

9-pin remote

control cable

BKM-10R

Rear stay

Screw A

Base frame (right)

Screw A

Base frame (left)

Screwdriver

Screw C

Screw B

Screw C

Screw B
