Advantech MIC-75M40 Manuel d'installation et d'exploitation
MIC-75M40 Startup Manual 1
Before you begin installing your card, please make sure
that the following items have been shipped:
1. MIC-75M40 Moduel x1
P/N: MIC-75M40-00A1E
2. MIC-75M40 Startup Manual x1 P/N: 20015M4000
3. Warranty Card P/N: 2190000902
4. SATA Cable x 1 P/N: 1700014518
5. SATA Power Cable x 1 P/N: 1700023566-02
6. Card Clamp Pad x 4 P/N:1990024989T000
7. Wall-Mount BKT (Left) x1 P/N:
1960070545N001
8. Wall-Mount BKT (Righ) x1 P/N:
1960070543N001
If any of these items are missing or damaged, please
contact your distributor or sales representative immediately.
Note: Acrobat Reader is required to view any PDF file.
Acrobat Reader can be downloaded at: get.
adobe.com/reader (Acrobat is a trademark of
Adobe)
MIC-75M40
PCIE Expansion Module for MIC-7 Series
Embedded System
Startup Manual
PCIe Slots
• One PCIex16 socket (PCIex8 signal)
Note 1: PCIEx8 power consumption supports to 35W.
• Three PCIex4 socket
Note 1: Each PCIEx4 supports 15W power consumption.
Note 2: MIC-75M40 does not supports MIC-7300 series
system.
Storage
• Internal SATA connector: 1
Note 1: MIC-75M40 supports 2x2.5’ HDD space and
one SATA signal is from main system.
Environment
• Operation Temperature:
-20 ~ 60° C with 0.7 m/sec air flow: with 1 x Industrial SSD
without PC expansion boards
0 ~ 45° C with 0.7 m/sec air flow: with 1 x 2.5” HDD
without PC expansion boards
• Storage Temperature: - 40 ~ 85° C (-40 ~185° F)
• Relative Humidity: 95% @ 40° C (non-condensing)
Mechanical
• Dimensions (H x W x D): 92 x 90 x 230 mm
Note 1: Please add FAN into i-module, when add-on
card total power consumption is over 45W.
Specications Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
http://www.advantech.com/eplatform
For technical support and service, please visit our
support website at:
http://support.advantech.com.tw/support/default.
aspx
This manual is for the MIC-75M40 Series Rev. A1.
Part No. 20015M4000
Printed in China
1st Edition
January 2016
2 MIC-75M40 Startup Manual
2. Undo 6x screws of MIC-75M40.
2
2
2
2
2
2
3. Remove i-door cover by MIC-7500 bottom cover and
assemble and secure cover in i-module’s bottom cover.
3
3
4. Assemble MIC-75M40 and MIC-7 series device and
secure 4x screws to integrate system.
3
3
3
3
Note: MIC-75M40 has 2 bolts and it must be aligned
into the holes at device.
The table below list the function of each of the connectors.
PCIE x 16 Socket
PCIEx4 Socket
12V Extral Power
SATA CON
SATA Power CON
5V Extral Power
FAN CON
PCIEx4 Socket
PCIEx4 Socket
(PCIE x 8 Signal)
Connectors
No. Item Function
1 SATAPWR1 SATA Power connector
2SATA1 SATA connector
3 CPUFAN1 4 Pin FAN connector
4 PWR1 4 Pin Power connector (12V)
5 PWR2 4 Pin Power connector (5V)
6 PCIEx4 1/2/3 PCIEx4 Socket
7 PCIEx16_1 PCIE x16 Socket

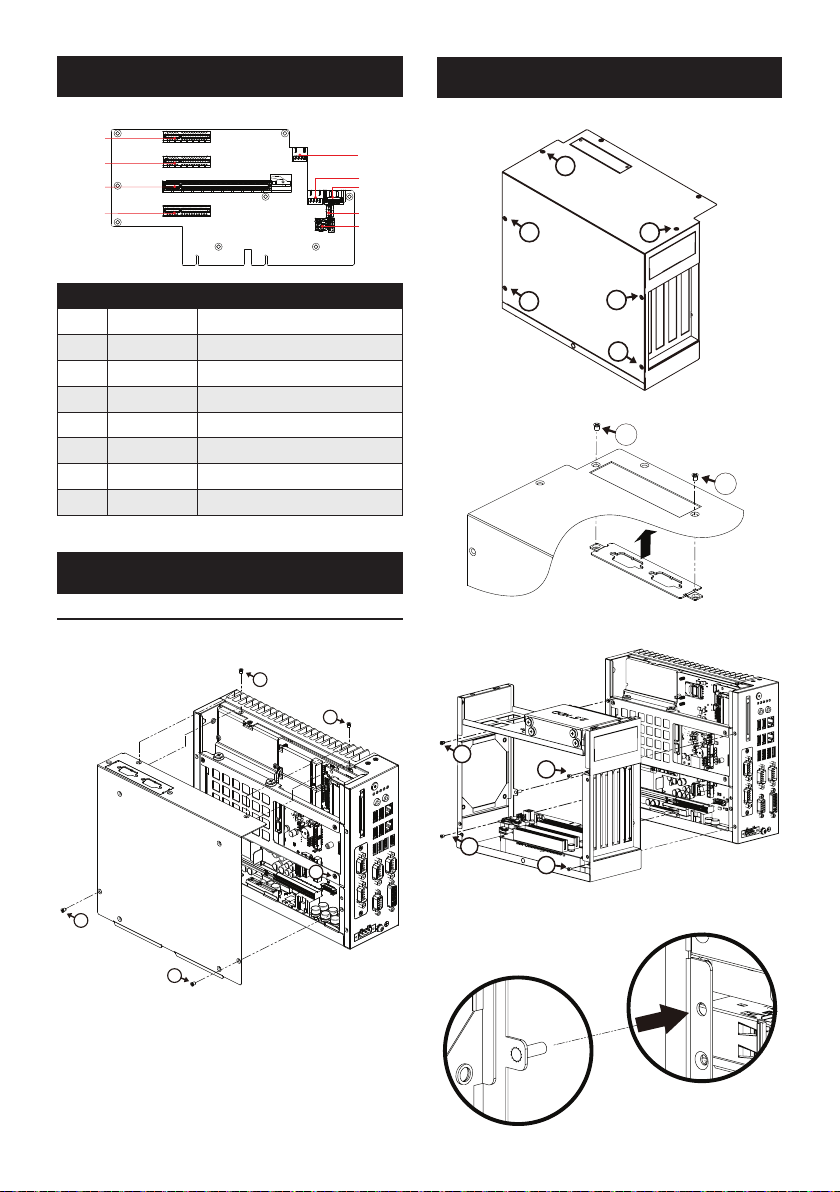

System Installation
MIC-7 series i-module can assemble with all MIC-7 series
IPC system.
1. Undo MIC-7 series system screws and remove the
bottom cover.
1
1
1
1
2
Simple Maintain Process
Jumpers and Connectors
Simple Maintain Process (Cont.)
MIC-75M40 Startup Manual 3
5. Replacee the cover and secure with screws.
Note: Chassis cover has designed a notch and it must
buckle at a hook at chassis.
Chassis Cover
Chassis hook

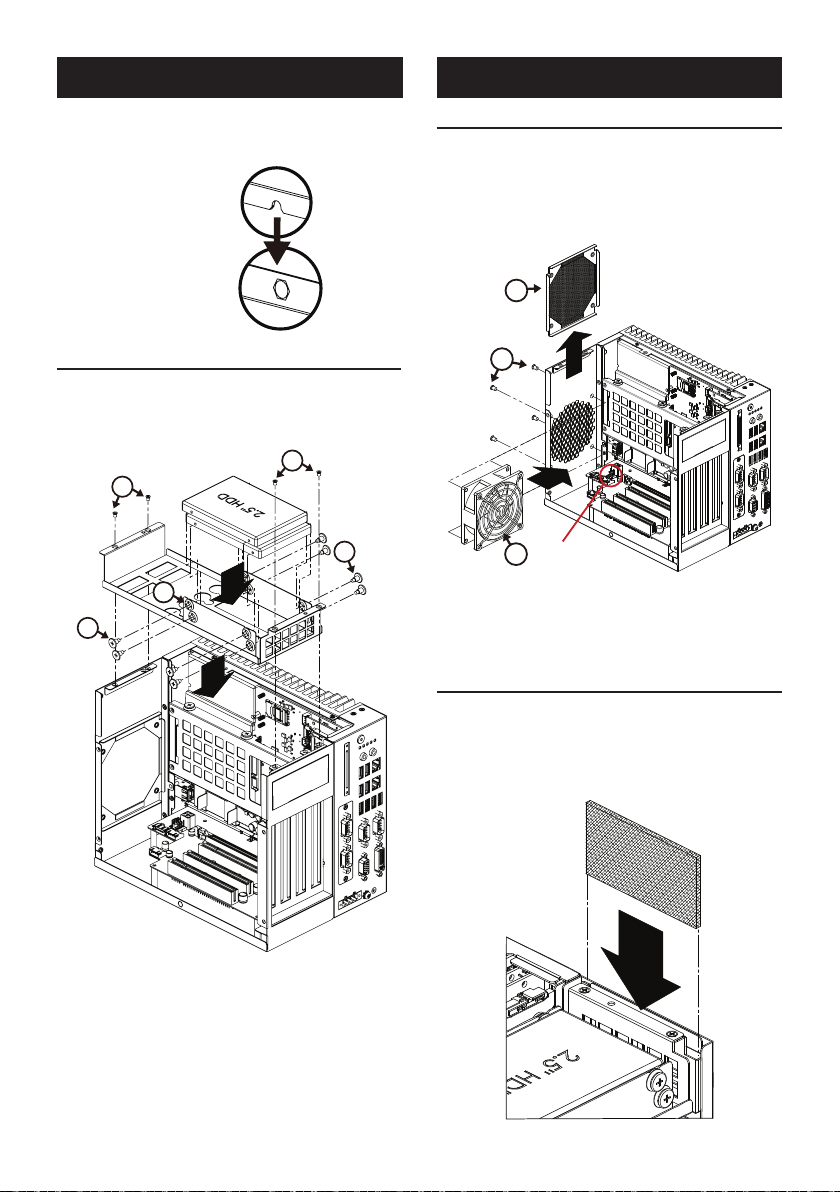

HDD Installation
MIC-75M40 supports 2 x 2.5’ HDD space. You can move
System HDD to i-module HDD space that will be more
easy to maintain the system.
Note: MIC-75M40 only supports one SATA HDD
connector, 2nd SATA must extend from the
system.
1
1
2
3
3
1. Undo HDD bracket.
2. Assemble 4x HDD shock rubber pad
(P/N:1990008871S000) for One HDD.
3. Secure the 4xHDD screws (P/N:1930002235)
4. Assemble SATA/SATA Power cable.
(Please refer MB internal I/O connector specificaton at
next page)
5. Replace HDD bracket and chassis cover with screws.
FAN Installation (Optional)
MIC-75M40 supports a 8x8CM FAN space. If system wants
to install high perfornamce epxansion cards (For example:
Graphic or PoE card) or total power consumption is over
45W, please install FAN for Thermal issue.
FAN is optional module. If you system needs FAN module,
please contact your distributor or sales representative.
Fan Module P/N : 98R1751300E.
1
2Fan Connector
3
1. Undo FAN cover
2. Secrue FAN protectoin nets with 4 screws.
3. Assemble and secure FAN in chassis with 4 screws.
4. Plug the FAN power cable into the connector of
backplane board.
FAN Filter Installation
If your system has installed FAN, we recommend you to be
replaced system fan filter at regular intervals to ensure the
stability of the system cooling.
You can find one new FAN filter at FAN moudle.
1. Undo system cover and remove old Fan filter.
2. Change new fan filter and replace system cover with screws.
Simple Maintain Process
(Cont.)
Simple Maintain Process (Cont.)
4 MIC-75M40 Startup Manual
PCIE x 16 Socket
PCIEx4 Socket
12V Extral Power
SATA CON
SATA Power CON
5V Extral Power
FAN CON
PCIEx4 Socket
PCIEx4 Socket
(PCIE x 8 Signal)
197.20
192
163
230
235.20
163

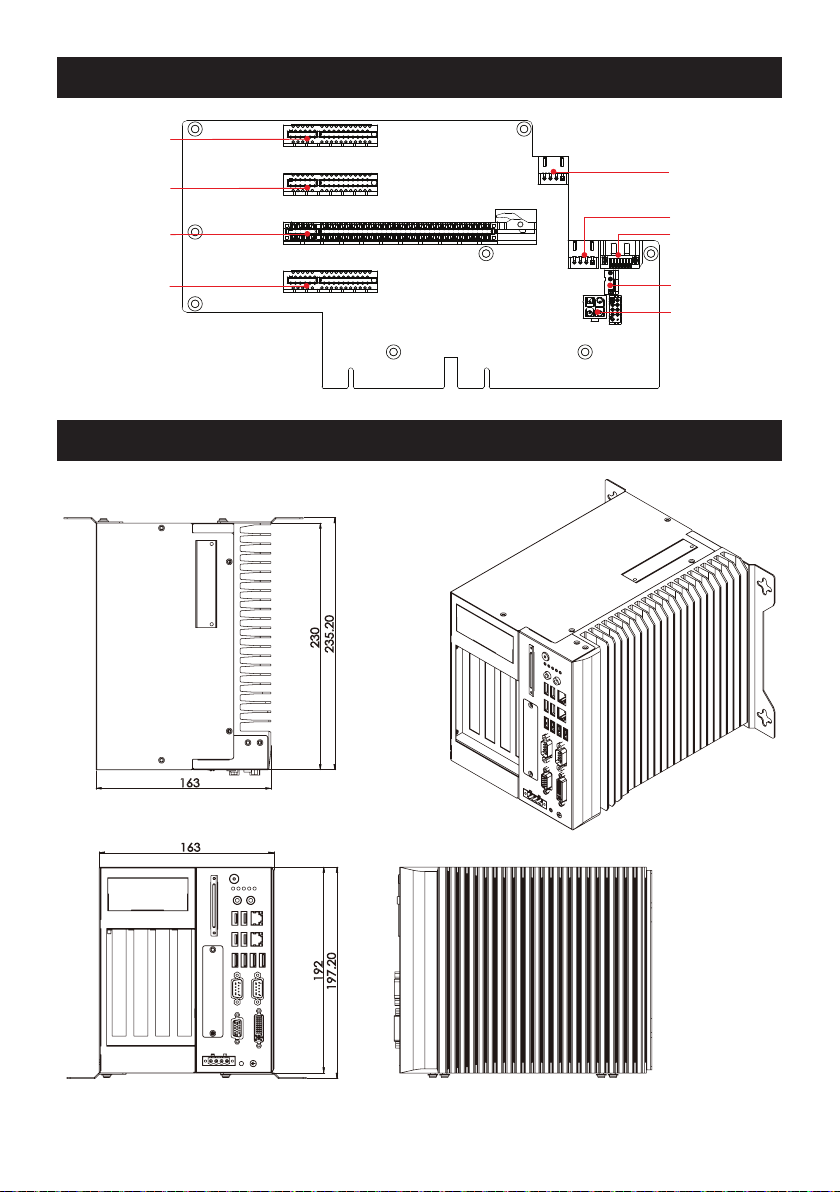

IO Connectors
System Dimensions
MIC-75M40快速入门手册 1
安装系统之前，用户需确认包装中含有下面所列各项：
1. MIC-75M40模块x1 P/N: MIC-75M40-00A1E
2. MIC-75M40快速入门手册x1 P/N: 20015M4000
3. 质保卡 P/N：2190000902
4. SATA电缆x1 P/N：1700014518
5. SATA电源线x1 P/N：1700023566-02
6. 卡夹垫x4 P/N：1990024989T000
7. 壁挂式安装支架（左）x1 P/N：
1960070545N001
8. 壁挂式安装支架（右）x1 P/N：
1960070543N001
如果其中任何一项缺失或损坏，请立即与经销商或销售代
表联系。
注: 阅读PDF文件需要使用Acrobat Reader。用户可从
以下路径下载Acrobat Reader：get. adobe.com/
reader (Acrobat is a trademark of Adobe)
MIC-75M40
适用于MIC-7系列嵌入式系统的PCIE扩展模块
快速入门手册
PCIe插槽
• 1个PCIex16插槽（PCIex8信号）
注 1： PCIEx8功耗为35W。
• 3个PCIex4插槽
注 1： 每个PCIEx4的功耗为15 W。
注 2： MIC-75M40不支持MIC-7300系列系统。
存储
• 内置SATA接口：1
注 1： MIC-75M40可支持两块2.5” HDD和一个来自主系统
的SATA信号。
环境规格
• 工作温度：
-20
~
60°C，0.7 m/sec
气流：带1 x 工业级SSD，
不带PC扩展板
0
~
45°C，0.7 m/sec
气流：带1 x
2.5
”
HDD
，
不带PC扩展板
• 储存温度：- 40
~
85°C (-40
~
185°F)
• 相对湿度：95% @ 40°C（非凝结）
物理规格
• 尺寸（W x H x D）：
92 x 90 x 230 mm
注 1：
当附加卡总功率超过45 W时，请安装风扇。
产品规格 包装清单
如需了解有关本产品及研华其它产品的详细信息，请访
问研华网站：
http://www.advantech.com.cn
http://www.advantech.com.cn/eplatform
如需技术支持与服务，请访问研华网站：
http://support.advantech.com.cn/support/default.
aspx
本手册适用于MIC-75M40系列Rev. A1。
料号：20015M4000
中国印刷
第一版
2016年1月
2 MIC-75M40快速入门手册
2. 卸下 MIC-75M40的6颗螺丝。
2
2
2
2
2
2
3. 移除i-door盖子，并安装在MIC-75M13的系统侧盖上。
3
3
4. 将MIC-75M40安装至MIC-7系统，并用4颗螺丝固定。
3
3
3
3
注： MIC-75M40配有2个螺栓，安装时必须对准MIC-7系
统的定位孔位。
下表为每个跳线和接口的功能列表。
PCIE x 16插槽
PCIEx4插槽
12V附加电源
SATA 接口
SATA
电源接口
5V附加电源
风扇接口
PCIEx4插槽
PCIEx4插槽
(PCIE x 8信号)
接口
编号 标签 功能
1 SATAPWR1 SATA电源接口
2SATA1 SATA接口
3CPUFAN1 4针风扇接口
4PWR1 4针电源接口（12V）
5PWR2 4针电源接口（5V）
6 PCIEx4 1/2/3 PCIE x4插槽
7PCIEx16_1 PCIE x16插槽
系统安装
MIC-7系列i模块可安装于全系MIC-7 IPC系统。
1. 卸下MIC-7系统的螺丝并移除底盖。
1
1
1
1
2
简单安装步骤
跳线和接口
简单安装步骤（续）
MIC-75M40快速入门手册 3
5. 放回底盖并用螺丝固定。
注： 机箱盖上设计了一个凹口，安装时必须扣住机箱
上的挂钩。
机箱盖
机箱挂钩
HDD安装
MIC-75M40支持安装两块2.5” HDD。用户可将系统HDD移至i模
块HDD支架，以便后续维护系统。
注： MIC-75M40仅支持一个SATA HDD接口。如需安装另
一个SATA，请使用系统SATA接口。
1
1
2
3
3
1. 卸下HDD支架。
2. 将4个HDD抗冲击橡胶垫（P/N：1990008871S000）放入
HDD支架安装孔。
3. 拧紧4颗HDD螺丝（P/N：1930002235）。
4. 连接SATA/SATA电源线。
关于母板内置I/O接口规格信息，请参考下一页内容)
5. 放回HDD支架和机箱盖，并用螺丝固定。
风扇安装（选配）
MIC-75M40支持一个8 x 8 CM风扇。若系统需要安装高性能扩
展卡（如显卡或PoE卡）或系统总功率超过45 W，请安装风扇
以解决散热问题。
风扇为选配模块。如需安装风扇模块，请联系研华经销商或
销售代表。
风扇模块P/N：98R1751300E。
1
2风扇接口
3
1. 卸下风扇盖。
2. 用4颗螺丝固定风扇保护网。
3. 用4颗螺丝将风扇安装并固定至机箱。
4. 将风扇电源线连接至背板接口。
风扇过滤器安装
如果系统已经安装风扇，建议用户定期更换风扇过滤器，以
确保稳定的冷却性能。
选配的风扇模块自带一个全新风扇过滤器。
1. 移除系统盖并取下原有风扇过滤器。
2. 更换新的风扇过滤器。然后，放回系统盖并用螺丝固定。
简单安装步骤（续）
简单安装步骤（续）
4 MIC-75M40快速入门手册
PCIE x 16插槽
PCI插槽
PCI插槽
PCI插槽
12V附加电源
SATA电源接口
SATA电源接口
5V附加电源
风扇接口
197.20
192
163
230
235.20
163
IO接口
系统尺寸
MIC-75M40快速入門手冊 1
安裝系統之前，用戶需確認包裝含有下面所列各項：
1. MIC-75M40模組 x1 P/N：
MIC-75M40-00A1E
2. MIC-75M40快速入門手冊 x1 P/N：20015M4000
3. 保固卡 P/N：2190000902
4. SATA電纜 x1 P/N：1700014518
5. SATA電源線 x1 P/N：1700023566-02
6. 擴充卡固定組 x4 P/N：1990024989T000
7. 壁掛式安裝支架（左）x1 P/N：
1960070545N001
8. 壁掛式安裝支架（右）x1 P/N：
1960070543N001
如果其中任何一項有缺失或損壞，請立即與經銷商或與銷售
業務聯繫。
註: 閱讀PDF文件需要使用Acrobat Reader。用户
可以從以下路徑下載Acrobat Reader：get.
adobe.com/reader (Acrobat is a trademark of
Adobe)
MIC-75M40
适用于MIC-7系列嵌入式系统的PCIE扩充模组
快速入门手册
PCIe插槽
• 1組PCIex16插槽（PCIex8信號）
註 1： PCIEx8功耗為35 W。
• 3組PCIex4插槽
註 1： 每個PCIEx4
的功耗為
15 W。
註 2： MIC-75M40不支援MIC-7300系列系統。
存儲
• 內建SATA接頭：1
註 1： MIC-75M40可支持兩個2.5” HDD空間和一個來自主
系統的SATA訊號
環境規格
• 工作溫度：
-20
~
60°C，0.7 m/sec
氣流
：搭載一個工業級SSD，
不帶PC擴展板
0
~
45°C，0.7 m/sec
氣流
：搭載一個2.5
”
HDD或m-SATA，
不帶PC擴展板
• 儲存溫度：- 40
~
85°C (-40
~
185°F)
• 相對溼度：95% @ 40°C（非凝結）
物理規格
• 尺寸（W x H x D）：
92 x 90 x 230 mm
註 1：
當擴充卡總功耗超過45W時，請安裝風扇模組。
產品規格 包裝清單
如需了解有關本產品及研華其他產品的詳細訊息，請訪
問研華網站：
http://www.advantech.com.tw
http://www.advantech.com.tw/eplatform
如需技術支援與服務，請訪問研華網站：
http://support.advantech.com.tw/support/default.
aspx
本手冊適用於MIC-75M40系列 Rev. A1
料號：20015M4000
中國印刷
第一版
2016年1月
2 MIC-75M40快速入門手冊
2. 卸下MIC-75M40的6顆螺絲。
2
2
2
2
2
2
3. 移除i-door蓋子，並裝在MIC-75M40系統側蓋上。
3
3
4. 將MIC-75M40安裝至MIC-7系統，並用4顆螺絲固定。
3
3
3
3
註： MIC-75M40配有2個螺柱，安裝時必須對準MIC-7系
统統的的定位孔位。
下圖為每個跳線和接口的功能列表。
PCIE x 16 Socket
PCIEx4 Socket
12V Extral Power
SATA CON
SATA Power CON
5V Extral Power
FAN CON
PCIEx4 Socket
PCIEx4 Socket
(PCIE x 8 Signal)
接口
編號 項目 功能
1 SATAPWR1 SATA電源接口
2SATA1 SATA接口
3CPUFAN1 4針風扇接口
4PWR1 4針電源接口（田字頭）（12V）
5PWR2 4針電源接口（5V）
6 PCIEx4 1/2/3 PCIE x4插槽
7PCIEx16_1 PCIE x16插槽
系统安裝
MIC-7系列模組可安裝於全系MIC-7 IPC系统。
1. 卸下MIC-7系统的螺絲並移除底蓋。
1
1
1
1
2
簡單安裝步驟
跳線與接口
簡單安裝步驟 (續)
Table des matières
Autres manuels Advantech Unité de contrôle
Advantech
Advantech Qseven SOM-3567 Manuel utilisateur
Advantech
Advantech WISE-2211 Manuel d'installation et d'exploitation
Advantech
Advantech ADAM-3750 3-Wire Series Manuel d'installation et d'exploitation
Advantech
Advantech Network Device USB-4761 Manuel d'installation et d'exploitation
Advantech
Advantech PCM-3643 Manuel d'installation et d'exploitation
Advantech
Advantech PCM-3910 Manuel d'installation et d'exploitation
Advantech
Advantech USB-4716 Manuel d'installation et d'exploitation
Advantech
Advantech ADAM-6217 Manuel utilisateur
Advantech
Advantech ADAM-6051 Manuel utilisateur
Advantech
Advantech RISC SOM-A2558 Series Manuel utilisateur
Advantech
Advantech B+B SmartWorx 232PTC9 Manuel utilisateur
Advantech
Advantech ADAM-3656 Manuel d'installation et d'exploitation
Advantech
Advantech IPMI-1000 Manuel d'installation et d'exploitation
Advantech
Advantech PCM-3116 Manuel d'installation et d'exploitation
Advantech
Advantech B+B SmartWorx iMcV-Giga-MediaLinX TX/SFP Manuel utilisateur
Advantech
Advantech MIC-75G30 Manuel d'installation et d'exploitation
Advantech
Advantech APAX-5202P Manuel utilisateur
Advantech
Advantech SOM-5897 Manuel utilisateur
Advantech
Advantech ADAM-2000 Series Manuel utilisateur
Advantech
Advantech WISE-1540 Manuel utilisateur
Manuels Unité de contrôle populaires d'autres marques
Festo
Festo Compact Performance CP-FB6-E Manuel de la liste des pièces
Elo TouchSystems
Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur
JS Automation
JS Automation MPC3034A Manuel utilisateur
JAUDT
JAUDT SW GII 6406 Series Guide rapide
Spektrum
Spektrum Air Module System Manuel utilisateur
BOC Edwards
BOC Edwards Q Series Manuel utilisateur
