Installation and Assembly:

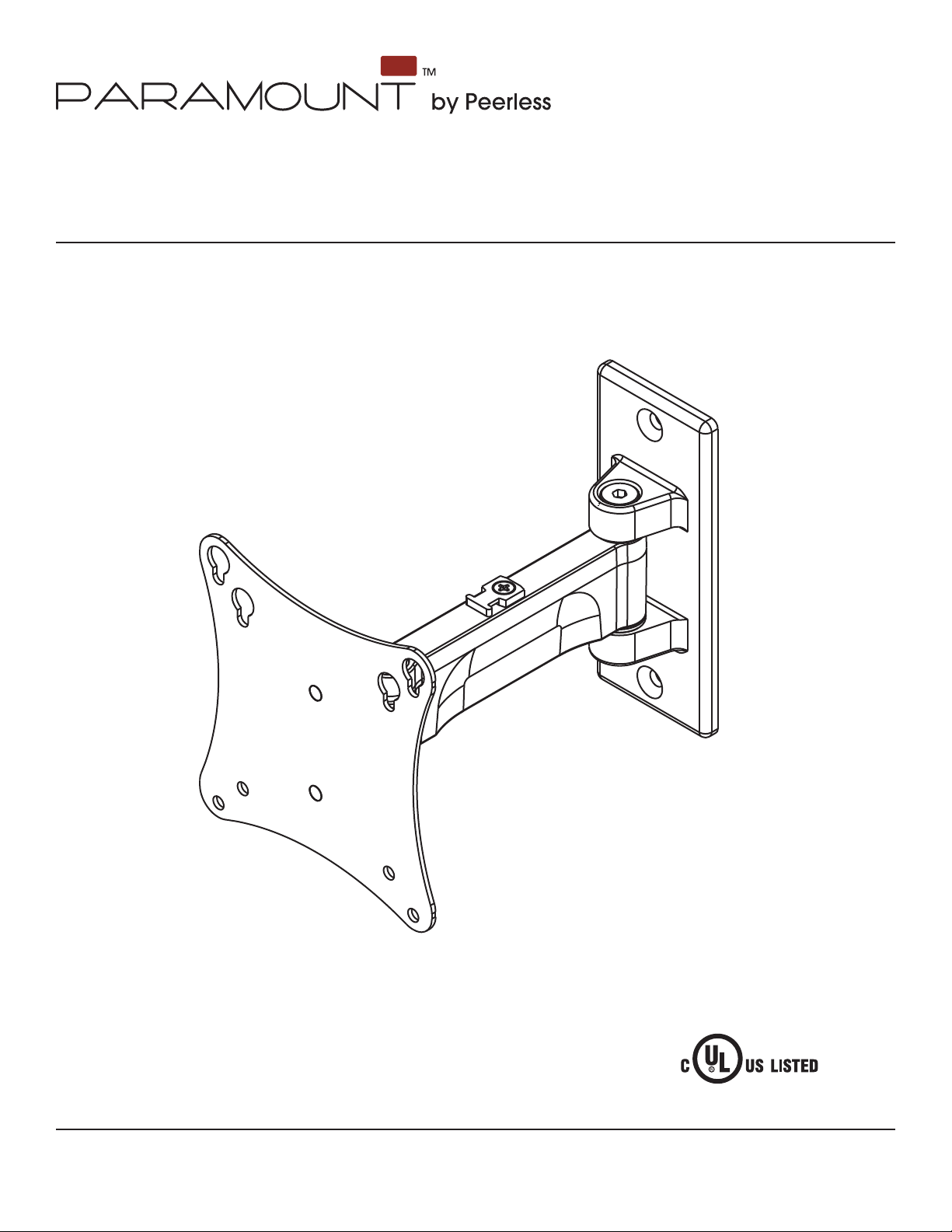

Paramount™ Pivot Wall Mount for 10" - 24"
(25 - 61 cm) flat panel displays
Models: PP730, PP730-S
ISSUED: 10-01-07 SHEET #: 095-9272-5 09-02-11
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
Max UL Load Capacity:
25 lb (11.34 kg)
2 of 20 ISSUED: 10-01-07 SHEET #: 095-9272-5 09-02-11
Notes: Read entire instruction sheet before you start installation and assembly.
Tools Needed for Assembly
• stud fi nder ("edge to edge" stud fi nder is recommended)
• phillips screwdriver
• drill
• 5/16" (8 mm) bit for concrete and cinder block wall
• 5/32" (4 mm) bit for wood stud wall
• level
Table of Contents
Parts List.................................................................................................................................................................................3
Installation to Wood Stud Wall ................................................................................................................................................3
Installation to Solid Concrete and Cinder Block .....................................................................................................................4
Attaching Front Plate to Display Using VESA 75 or 100 mm Mounting Patterns ...................................................................5
Cord management ..................................................................................................................................................................6
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US
customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact
your local distributor.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Never exceed the Maximum UL Load Capacity. See page one.
• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of
an "edge to edge" stud fi nder is highly recommended.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws fi rmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal
injury.
• This product was designed to be installed on the following wall construction only;
WALL CONSTRUCTION HARDWARE REQUIRED
• Wood Stud Included
• Wood Beam Included
• Solid Concrete Included
• Cinder Block Included
• Metal Stud Do not attach except with Peerless Metal Stud Accessory Kit - ACC908;
(not evaluated by UL)
•Brick Contact Qualifi ed Professional (not evaluated by UL)
•Other or unsure? Contact Qualifi ed Professional
WARNING
3 of 20 ISSUED: 10-01-07 SHEET #: 095-9272-5 09-02-11
C
AA
BG
A
Before you begin, make sure all parts shown are included with your product.
Parts may appear slightly different than illustrated.
E
I
Installation to Wood Stud Wall
• Installer must verify that the supporting surface will
safely support the combined load of the equipment
and all attached hardware and components.
• Tighten wood screws so that wall plate is fi rmly
attached, but do not overtighten. Overtightening can
damage the screws, greatly reducing their holding
power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Make sure that mounting screws are anchored into
the center of the stud. The use of an "edge to edge"
stud fi nder is highly recommended.
• Hardware provided is for attachment of mount
through standard thickness drywall or plaster into
wood studs. Installers are responsible to provide
hardware for other types of mounting situations (not
evaluated by UL).
WARNING
Using a stud fi nder, locate and mark the edges of the wood stud used in mounting this product. Use of an edge to
edge stud fi nder is highly recommended. Use a level to draw a vertical line down the center of the stud. Use wall
plate as template to mark center of holes along the vertical line. Drill two 5/32" (4 mm) dia. holes 2-1/2" (64 mm)
deep. Attach wall arm assembly (AA) to wall using two #14 x 2-1/2" fl at head wood screws (D).
Skip to step 2.
1
D
WOOD STUD WALL
AA
HM
DF
Parts List PP730 PP730-S
Description Qty. Part # Part #
AA wall arm assembly 1 095-P1711 095-4711
AM4 x 12 mm phillips screw 4 504-9013 504-2014
BM4 x 20 mm phillips screw 4 504-9020 504-2013
Cretaining spacer 4 590-5005 590-5003
D#14 x 2.5" wood screws 2 520-1202 520-2165
E5 mm allen wrench 1 560-9640 560-9640
Fconcrete anchors 2 590-0320 590-0320
Gcable ties 1 560-9711 560-2004
Hcable tie anchor 1 590-1290 590-1290
I3/16" allen wrench 1 560-0071 560-0071
M8-32 x 1/4" flat head screw 1 520-1622 520-2622
4 of 20 ISSUED: 10-01-07 SHEET #: 095-9272-5 09-02-11
Level and use wall plate as template to mark center
of holes. Drill two 5/16" (8 mm) dia. holes to a
minimum depth of 2-1/2" (64 mm). Insert anchors
(F) in holes fl ush with wall. Place wall arm assembly
(AA) over anchor and secure with wood screws
(D). Make sure wall arm is level, and tighten all
fasteners.
D
AA
F
1
SOLID CONCRETE CINDER BLOCK
Installation to Solid Concrete and Cinder Block
F
Drill holes and insert anchors (F).
Place wall plate (AA) over anchors (F) and secure with screws (D).
Tighten all fasteners.
AA
F
D
concrete
surface
1
3
2
• When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35mm) of actual
concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount
in a solid part of the block, generally 1" (25mm) minimum from the side of the block. Cinder block must meet ASTM
C-90 specifi cations. It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a
hammer drill to avoid breaking out the back of the hole when entering a void or cavity.
• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor.
• Make sure that the wall will safely support four times the combined load of the equipment and all attached hardware
and components.
WARNING
• Tighten screws so that wall plate is fi rmly attached,
but do not overtighten. Overtightening can damage
screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Always attach concrete expansion anchors directly to
load-be aring concrete.
• Never attach concrete expansion anchors to concrete
covered with plaster, drywall, or other fi nishing
material. If mounting to concrete surfaces covered
with a fi nishing surface is unavoidable (not evaluated
by UL), the fi nishing surface must be counterbored
as shown below. Be sure concrete anchors do not
pull away from concrete when tightening screws. If
plaster/drywall is thicker than 5/8" (16mm), custom
fasteners must be supplied by installer (not evaluated
by UL).
WARNING
CUTAWAY VIEW
INCORRECT CORRECT
plaster/
dry wall plaster/
dry wall
concrete concrete
AA
AA
5 of 20 ISSUED: 10-01-07 SHEET #: 095-9272-5 09-02-11
fig. 2.3
A or B
ADAPTER PLATE
Insert two M4 x 12mm screws (A) into top two
holes of display, leaving approximately 1/4" (6mm)
of exposed thread. Hook screws onto keyslots of
adapter plate as indicated in fi gures 2.1 and 2.2.
*NOTE: If hole pattern is in a pocket, insert two
M4 x 20mm screws (B) with two retaining spacers
(C) into top two holes of display as indicated right.
Insert two M4 screws (A or B) through bottom
holes of adapter plate as shown in fi gure 2.3.
2
fig. 2.1
1/4"
fig. 2.2
Display may appear
slightly different
than illustrated
C
*For displays with
a hole pattern in a
pocket, spacers (C) go
between adapter plate
and display.
A
FOR VESA®75
MOUNTING PATTERN:
FOR VESA100
MOUNTING PATTERN:
Attaching Front Plate to Display Using VESA 75 or 100mm Mounting Patterns
ADAPTER
PLATE
• If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly
secured, damage may occur to display or product may fail.
WARNING
6 of 20 ISSUED: 10-01-07 SHEET #: 095-9272-5 09-02-11
NOTE: Adjustment points (socket screws) are factory torqued for optimal performance. This factory torque setting is
recommended to prevent the display from slipping over time. If more or less tension is desired follow this optional step.
You may not achieve optimal torque value if factory torque settings are adjusted.
If more or less tension is desired in tilt mechanism, remove snap caps as shown in detail 2. Insert a flat head
screw driver into slot and pry cap away from tilt mechanism:
• To adjust tilt, simply tighten or loosen socket screw no more than half a turn using 5 mm allen wrench (E).
• To adjust roll, simply tighten or loosen 10-32 nylock nut.
OPTIONAL
DETAIL 2
If more or less tension is desired in the arm pivot points, do
the following:
• To increase tension, turn socket screw clockwise with
3/16" allen wrench (I).
• To reduce tension, turn socket screw counter-clockwise with allen
wrench (I).
NOTE: Do not turn more than half a turn.
SOCKET SCREWS
© 2011, Peerless Industries, Inc. All rights reserved.
All other brand and product names are trademarks or registered trademarks of their respective owners.
Peerless Industries, Inc.
2300 White Oak Circle
Aurora, IL. 60502
www.peerlessmounts.com
Attach cable tie anchor (H) to top or bottom of wall arm (AA) using 8-32 x 1/4" screw (M) as shown in fi gure 3.1.
Secure cables to wall arm (AA) using cable tie (G) as shown in fi gure 3.2.
Cord Management
fig. 3.1 DISPLAY
CABLES
M
H
3
AA
G
fig. 3.2
10-32 NYLOCK NUT
SNAP CAP
SOCKET SCREW
SLOT
• Do not loosen socket screws or nylock nuts to the point they become disengaged from the mount. Doing so may
cause the display to fall.
WARNING
Instalación y montaje:
Soporte de pared con brazo giratorio Paramount™ para
pantallas de 10"- 24"(25 - 61 cm)
Modelos: PP730, PP730-S
PUBLICADO: 10-01-07 HOJA #: 095-9272-5 09-02-11
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
Máxima capacidad UL de carga:
25 lb (11.34 kg)
8 de 20 PUBLICADO: 10-01-07 HOJA #: 095-9272-5 09-02-11
Español
Herramientas necesarias para el ensamblaje
• localizador de montantes (se recomienda uno de "borde a borde")
•destornillador phillips
•taladro
•broca de 5/16" (8 mm) para paredes de concreto y de bloque de hormigón de escorias
•broca de 5/32" (4 mm) para paredes con montantes de madera
•nivel
NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.
Contenido
Lista de piezas........................................................................................................................................................................9
Instalación en una pared con montante de madera ...............................................................................................................9
Instalación en una pared de concreto macizo o de bloques de hormigón de escorias ....................................................... 10
Fijación de la placa de montaje a pantallas con confi guraciones de montaje VESA 75 ó 100 ............................................11
Manejo de cables ................................................................................................................................................................ 12
• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias
contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las
advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente
internacional, por favor, comuníquese con su distribuidor local.
• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experiencia
en construcción básica de edifi cios y que entienda estas instrucciones en su totalidad.
• Asegúrese de que la superfi cie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los
fi jadores y componentes.
• Nunca sobrepase la capacidad máxima de soportar carga aceptada por Underwriters Laboratories. Vea la página 7.
• Si va a instalar el producto en una pared con montantes de madera, asegúrese de que los tornillos de montaje estén
anclados en el centro de los montantes. Se recomienda utilizar un localizador de montantes de "borde a borde".
• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo
con más seguridad.
• Apriete los tornillos con fi rmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede disminuir
signifi cativamente su fuerza de fi jación.
• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar
fallas del producto y lesiones a individuos.
• Este producto fue diseñado para ser instalado en paredes con la siguiente construcción solamente:
CONSTRUCCIÓN DE LA PARED ACCESORIOS NECESARIOS
• Montante de madera Incluido
• Viga de madera Incluido
• Concreto macizo Incluido
• Bloque de hormigón de escorias Incluido
• Montante de metal No lo instale excepto con el juego de accesorios de Peerless para
montantes de metal - ACC908 (no evaluados por UL)
• Ladrillo Comuníquese con un profesional califi cado (no evaluados por UL)
• ¿Otra superfi cie o no está seguro? Comuníquese con un profesional califi cado
ADVERTENCIA
9 de 20 PUBLICADO: 10-01-07 HOJA #: 095-9272-5 09-02-11
Español
Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran.
Las piezas pueden verse un poco distintas a la ilustración.
Instalación en una pared con montantes de madera
PLAQUE MURALE
Con un detector de montantes, localice y marque los bordes del montante de madera donde se montará este
producto. Se recomienda enfáticamente que se utilice un detector de "borde a borde". Use un nivel para trazar
una línea vertical a lo largo del centro del montante. Use la placa de pared como plantilla para marcar el centro
de los hoyos a lo largo de la línea vertical. Taladre dos hoyos de 5/32" (4 mm) de diámetro y 2-1/2" (64 mm) de
profundidad. Fije el montaje del gancho de pared (AA) a la pared con dos tornillos de cabeza plana para madera
#14 x 2-1/2" (D),.
Pase al paso 2.
1
D
AA
C
AA
BG
A
E
I
HM
DF
Lista de las partes PP730 PP730-S
Descripción Cant. # de parte # de parte
AA armazón del brazo de pared 1 095-P1711 095-4711
Atornillos phillips M4 x 12 mm 4 504-9013 504-2014
Btornillos phillips M4 x 20 mm 4 504-9020 504-2013
Cespaciador de retención 4 590-5005 590-5003
Dtornillos para madera de 14 x 2.5" 2 520-1202 520-2165
Ellave allen de 5 mm 1 560-9640 560-9640
Fanclaje para concreto 2 590-0320 590-0320
Gsujetacables 1 560-9711 560-2004
Hanclaje del sujetacables 1 590-1290 590-1290
Illave allen de 3/16" 1 560-0071 560-0071
Mtonillos phillipls 8-32 x 1/4" 1 520-1622 520-2622
• El instalador debe verifi car que la superfi cie de apoyo
sea capaz de soportar fi rmemente la carga combinada
del equipo y todos los herrajes y componentes.
• Apriete los tornillos para madera de tal modo que la
placa de apoyo quede fi rmemente sujeta, pero no
apriete en exceso. El apriete excesivo puede dañar
los tornillos, reduciendo enormemente su fuerza de
fi jación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje queden bien
fi jos en el centro del montante. Se recomienda usar un
localizador de montantes de "borde a borde".
• Los herrajes suministrados son para fi jar el soporte a
través de tabique de yeso-cartón o yeso de espesor
estándar a los montantes de madera. Los instaladores
son responsables de suministrar los herrajes para
otros tipos de situaciones de montaje (no aprobado por
UL).
ADVERTENCIA
10 de 20 PUBLICADO: 10-01-07 HOJA #: 095-9272-5 09-02-11
Español
D
AA
F
1
concreto
macizo bloque de
hormigón de
escorias
Nivele y use la placa de pared como plantilla
para marcar el centro de los hoyos. Taladre
dos hoyos de 5/16" (8 mm) de diámetro a una
profundidad mínima de 2-1/2" (64 mm). Inserte las
expansiones (F) en los hoyos a ras de la pared.
Coloque el montaje del gancho de pared (AA)
sobre la expansión y fíjelo con tornillos de madera
(D). Asegúrese de que el gancho de pared esté
nivelado y ajuste todos los tornillos.
Instalación en una pared de concreto macizo o de
bloques de hormigón de escorias
• Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifi que que tengan un mínimo de
1-3/8" (35mm) de superfi cie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No
perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un
mínimo de 1" (25mm) del costado del bloque. El bloque de hormigón de escorias debe ser de conformidad con las
especifi caciones C-90 de ASTM. Se sugiere taladrar el agujero con un taladro eléctrico normal en velocidad lenta en
vez de un taladro percutor para evitar romper la parte trasera del agujero al entrar en un espacio o cavidad.
• El concreto debe tener una densidad mínima de 2000 psi. Un concreto menos denso podría no ser capaz de sujetar
el anclaje para concreto.
• El instalador debe verifi car que la superfi cie de apoyo sea capaz de soportar fi rmemente la carga combinada del
equipo y todos los herrajes y componentes.
ADVERTENCIA
• Apriete los tornillos de tal modo que la placa de apoyo
quede fi rmemente sujeta, pero no los apriete en
exceso. El apriete excesivo puede dañar los tornillos,
reduciendo enormemente su fuerza de fi jación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Siempre fi je los anclajes de expansión directamente
al concreto que soporta carga.
• Nunca fi je los anclajes de expansión a una pared
de concreto recubierta con yeso, tabiques de yeso-
cartón u otro material de acabado. Si el montaje a
superfi cies de concreto recubiertas con una superficie
de acabado es inevitable (no evaluados por UL), será
necesario escariar el acabado, como se muestra más
abajo. Asegúrese de que los anclajes de concreto
no se alejen del concreto al apretar los tornillos. Si el
grosor de la pared de yeso/tabique de yeso-cartón
es mayor que 5/8" (16mm), el instalador deberá
suministrar fi jaciones especiales (no evaluados por
UL).
ADVERTENCIA
F
Perfore los agujeros y después inserte los anclajes (F).
Coloque la placa (AA) sobre los anclajes (F) y fíjela con
los tornillos (D).
Apriete todas las fi jaciones.
AA
F
D
superficie de
concreto
1
3
2
VISTA EN CORTE
INCORRECTO CORRECTO
concreto concreto
yeso / tabique de yeso-cartón
AAAA
Autres manuels pour Paramount PP730 and assembly
1
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels PEERLESS Support et étagère
PEERLESS
PEERLESS LCT Series Mode d’emploi
PEERLESS
PEERLESS Perfect Mount PMF2X2 Manuel utilisateur
PEERLESS
PEERLESS PARAMOUNT PA730 Mode d’emploi
PEERLESS
PEERLESS PARAMOUNT PF640 Mode d’emploi
PEERLESS
PEERLESS SlimLine MOWV241/BK Manuel utilisateur
PEERLESS
PEERLESS FPZ-600 Mode d’emploi
PEERLESS
PEERLESS PARAMOUNT PSP2-S Mode d’emploi
PEERLESS
PEERLESS WBK100-W Mode d’emploi
PEERLESS
PEERLESS ACC 604 Mode d’emploi
PEERLESS
PEERLESS LCC 18-C Mode d’emploi
PEERLESS
PEERLESS FPZ-655 Mode d’emploi
PEERLESS
PEERLESS IM740P Mode d’emploi
PEERLESS
PEERLESS SUF640P and assembly Mode d’emploi
PEERLESS
PEERLESS Paramount PC930A Mode d’emploi
PEERLESS
PEERLESS PTT188743 Series Manuel utilisateur
PEERLESS
PEERLESS PARAMOUNT PA730 Mode d’emploi
PEERLESS
PEERLESS Smartmount SA752P Mode d’emploi
PEERLESS
PEERLESS DST940 Mode d’emploi
PEERLESS
PEERLESS DST360 Mode d’emploi
PEERLESS
PEERLESS WSP 490 Mode d’emploi
Manuels Support et étagère populaires d'autres marques
Salamander
Salamander Acadia AC/W/L400/WH Manuel utilisateur
Fohhn
Fohhn VAT-09 Guide de l'utilisateur
ricoo
ricoo FS0522 Manuel utilisateur
AMSOIL
AMSOIL BMK-22 Guide rapide
Kargo Master
Kargo Master 48220 Manuel utilisateur
Milestone AV Technologies
Milestone AV Technologies SIMPLICITY SLF2 Manuel utilisateur
