PEERLESS HCW101 Manuel utilisateur

12012-09-19 #:203-9218-7 (2013-10-03)FXTM181 - Rev A

HCW101

ENG

ESP

FRN

15 lb

(6.8 kg)

MAX

22012-09-19 #:203-9218-7 (2013-10-03)FXTM181 - Rev A

ENG - Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws

must be tightly secured. Do not overtighten screws or damage can occur and product may fail. Never exceed the Maximum Load

Capacity. Always use an assistant or mechanical lifting equipment to safely lift and position equipment. This product is intended for

indoor use only. Use of this product outdoors could lead to product failure or personal injury. Be careful not to pinch ﬁngers when

opening and closing mount from the wall. For support please call customer care at 1-800-865-2112.

WARNING

SPN - Antes de instalarlo, asegúrese de que la superﬁcie de apoyo sostendrá la carga combinada del equipo y los ﬁjadores. Los

tornillos se tienen que ﬁjar ﬁrmemente. No apriete los tornillos en exceso o se pueden dañar y el producto podría fallar. Nunca ex-

ceda la Capacidad Máxima de Carga de. Este producto está diseñado para uso en interiores solamente. Utilizar este producto en

exteriores podría causar fallas del producto o lesiones a individuos. Tenga cuidado de no pillarse los dedos al abrir y cerrar desde

el soporte de pared. Si necesita ayuda, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.

ADVERTENCIA

FRN - Avant de procéder à l'installation, assurez-vous que la surface de support peut soutenir sans danger la charge totale de

l’équipement ainsi que des pièces de ﬁxation. Les vis doivent être serrées au maximum. Ne serrez pas trop les vis pour éviter tout

risque d'endommager le produit ou de causer sa défaillance. Ne dépassez jamais la capacité de charge maximale préconisée par. Ce

produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit

ou des blessures corporelles. Soyez prudent de ne pas pincer les doigts lors de l'ouverture et la fermeture du support mural. Pour

toute assistance, veuillez contacter le service à la clientèle au 1-800-865-2112.

ADVERTISSEMENT

Symbols

Símbolos

Symboles

ENG

ESP

FRN

WARNING

ADVERTENCIA

ADVERTISSEMENT

ENG

ESP

FRN x3

Screws must get at least three

full turns and ﬁt snug.

Los tornillos tienen que dar,

por lo menos, tres vueltas

completas y quedar ajustados.

Il faut effectuer au moins trois

tours de vis complets et bien

serrer les vis.

ENG

ESP

FRN

Do not overtighten screws.

No apriete de más los tornillos.

Ne pas trop serrer les vis.

ENG

ESP

FRN

32012-09-19 #:203-9218-7 (2013-10-03)FXTM181 - Rev A

Tools Needed for Assembly.

Herramientas necesarias para el ensamblaje.

Outils nécessaires au montage.

ENG

ESP

FRN

1/2"

(13mm)

ENG

ESP

FRN

To properly tighten screws: Tighten until screw

head makes contact, then tighten another 1/2

turn. Do not overtighten screws.

Apriete adecuado de los tornillos: Apriete hasta

que la cabeza del tornillo haga contacto y luego

apriete otra 1/2 vuelta. No apriete de más los

tornillos.

Pour bien serrer les vis : Serrez jusqu’à ce que

la tête de la vis entre en contact, puis serrez

encore d’un 1/2 tour. Ne serrez pas trop les vis.

+1/2

1/8"

(3mm)

42012-09-19 #:203-9218-7 (2013-10-03)FXTM181 - Rev A

Parts (Before beginning, make sure you have all parts shown below).

Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes).

Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous).

ENG

ESP

FRN

K (6)

pads

E (10)

pan head screw

D (10)

anchor

B (1)

console

A (1)

wall mount

I (1)

mouse cable management

H (1)

mouse pocket

J (2)

end cap

F (4)

M4 x 12mm G (4)

M4 x 8mm

C (1)

adapter plate

L (2)

cable cover

M (1)

console screw N (4)

end cap screw

52012-09-19 #:203-9218-7 (2013-10-03)FXTM181 - Rev A

Metal studs or drywall.

Postes de metal o paneles de yeso.

Poteaux métalliques ou des plaques de

plâtre.

ENG

ESP

FRN

44"

1-1

Level wallplate. Mark mounting holes.

Marque los oriﬁcios de montaje.

Marquez les trous de ﬁxation.

ENG

ESP

FRN

1/2"

(13mm)

Drill mounting holes into supporting surface

(2.5" (64 mm) minimum depth required).

Taladre los agujeros de montaje en la superﬁcie

de apoyo; se requiere una profundidad mínima de

2.5" (64 mm).

Percez les trous de ﬁxation dans la surface

de support, une profondeur minimale de

2,5 po (64 mm) est requise.

ENG

ESP

FRN

2.5"

(64mm)

1/2"

(13mm)

Metal studs or drywall.

Postes de metal o pan-

eles de yeso.

Poteaux métalliques ou

des plaques de plâtre.

ENG

ESP

FRN

1-2

62012-09-19 #:203-9218-7 (2013-10-03)FXTM181 - Rev A

1-3

Level wallplate. Install using screws provided.

Nivele e instale.

Mettez à niveau et procédez au montage.

ENG

ESP

FRN

E (10)

ENG

ESP

FRN

Maximum 80 in. • lb (9 N.M.).

Máxima 80 in. • lb (9 N.M.).

Maximum 80 in. • lb (9 N.M.).

72012-09-19 #:203-9218-7 (2013-10-03)FXTM181 - Rev A

2-1

2-2

J (1)

N (2)

82012-09-19 #:203-9218-7 (2013-10-03)FXTM181 - Rev A

4 5

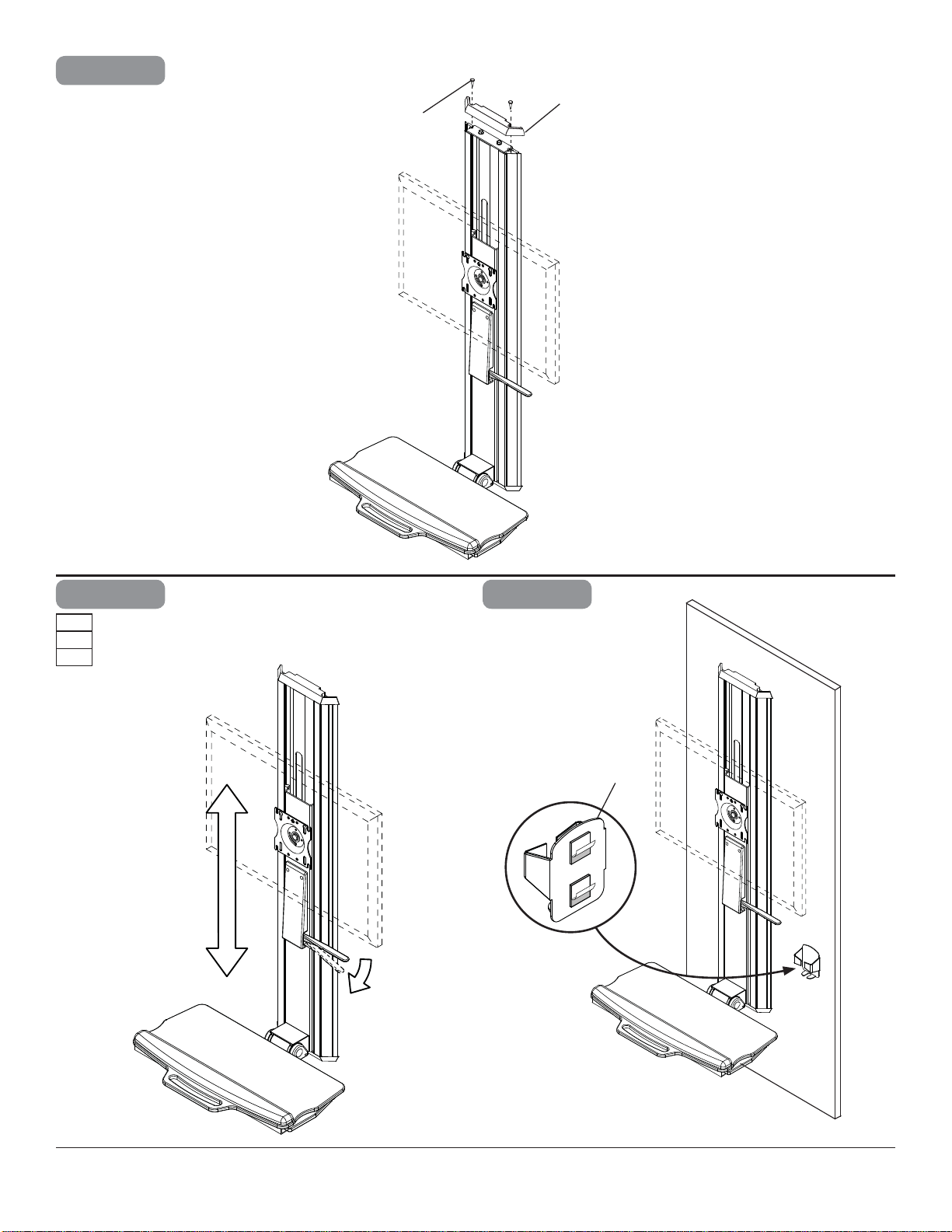

6Install adhesive pads for keyboard.

Instale las almohadillas adhesivas para el teclado.

Installez pastilles adhésives pour le clavier.

ESP

FRN

ENG

D (6)

Adjust.

Ajuste.

Réglez.

ESP

FRN

ENG

1/8"

(3mm)

Screws must get at least three full turns

and ﬁt snug.

Los tornillos tienen que dar, por lo

menos, tres vueltas completas y quedar

ajustados.

Il faut effectuer au moins trois tours de

vis complets et bien serrer les vis.

ENG

ESP

FRN

F,G (4)

92012-09-19 #:203-9218-7 (2013-10-03)FXTM181 - Rev A

Cable management.

Manejo de cables.

Gestion des câbles.

ESP

FRN

ENG I

L (2)

10 2012-09-19 #:203-9218-7 (2013-10-03)FXTM181 - Rev A

OPTIONAL: Height adjustment.

OPCIONAL: Ajuste de la altura.

FACULTATIF: réglage de la hauteur.

ESP

FRN

ENG

N (2)
