Motorola CABLE MODEM SB6100J - GUIDE Manuel utilisateur
ëñº
SB6100 ケーブルモデム ユーザーガイド
ご覧になりたい項目をクリックしてください (すべての目次はvページに記載されてい
ます )：
はじめに
SB6100 ケーブルモデムおよびフロントパネルとリアパネルにあるコントロールをご紹
介します。
はじめる前に
SB6100 ケーブルモデムのインストールに必要な物の一覧と、注意、サービス登録およ
びコンピュータ システム条件について記載されています。
インストールおよび設定の概要
SB6100 ケーブルモデムのケーブル配線と設定についての概要とリンクが記載されてい
ます。
トラブルシューティング
問題を解決するための提案があります。
お問合せ先
お問い合わせ先に関する情報が記載されています。
よくある質問 (FAQ)
SB6100 ケーブルモデム製品に関した、よくある質問に対する回答が記載されています。
Motorola SB6100 ケーブルモデム
SB6100
ケーブルモデム
ユーザーガイド
ii
警告：火災や感電を防ぐため、機器を雨のかかる場所や湿気の多い場所に設置しないでください。機器を
水が滴る、または水が跳ねる場所へ置かな
いでください。花瓶など、液体が入っている物を機器の上に置かないでください。
注意：規制および安全性に準拠する為、付属している電源ケーブルのみ使用してください。感電を防ぎ、コンセントの先の露出を避ける為、完全
にコンセントの先を挿入するまでこのプラグを延長コード、コンセント、他の差込口へ差し込まないでください。
注意：ユニットを開かないでください。インストール及び
トラブルシューティング指示書にないサービスは、資格を有しない限り、行わないで下さ
い。サービスについては資格を有する保守要員に相談してください。
注意：当社の許可無く当装置へ任意に変更及び修正を加えた場合、使用者の当装置に対する使用権が失われることがあります。
この装置をつなぐ AC コンセントへ AC サージ避雷器をインストールすることをお奨めします。落雷や他の電気的サージによる装置への損傷を防
ぎます。
本製品はシステムコンポーネント間の指定ケーブルを使用した状況下でテストを受け、承認されています。FCC 規則に準拠するためには、
ユーザーはこのケーブルを使用し、適切にインストールしなければなりません。
主供給回路への接続に異なる種類のコードを使用してもかまいません。使用国における全適用製品の安全性条件に準拠した主線コード
のみ使用してください。
本製品のインストールは国のワイヤリングコードに従って行ってください。
ケーブルモデムの過熱を防ぐため、ケーブルモデムの横の換気穴を塞がないでください。
ケーブルモデムは清潔で乾燥した布で拭いてください。クリーニング液あるいは類似した化学薬品は絶対に使用しないでください。機器へクリー
ナーを直接スプレーしないでください。ほこりを取り除くためには、エアスプレー等を使用してください。
SB6100
ケーブルモデム
ユーザーガイド
iii
リサイクルによる環境保護
クラス B ITE
本製品は、情報処理装置等電波障害自主規制協議会 (VCCI) の標準に基づいたクラス B製品です。本製品が家庭内のラジオまたはテレビ受信機
の近くで使用された場合、ラジオ混信を招く恐れがあります。取扱説明書に従って正しい取り扱いをして下さい。
モトローラ製品にこの記号が表示されている場合、製品を家庭または商業廃棄物として処分しないでください。
モトローラ装置のリサイクル
本製品を家庭または商業廃棄物として処分しないでください。欧州連合などの国または地域によっては、電気的・電子的廃棄物を収
集およびリサイクルするシステムがあります。お住まいの地域で決められている方法についての情報は、地方自治体にお問い合わせ
ください。収集システムがない場合、モトローラ・カスタマーサービスまでお問い合わせください。
SB6100
ケーブルモデム
ユーザーガイド
iv
本装置は本製品に付属する文書に記載されている製造元の指示に厳密に従い、インストールおよび使用されなければなりません。
本製品には
規制、安全性、ソフトウェア
ライセンスおよび保証に関する情報が記載されている
カードが別途付属しています。本製品にこのカード
が付属していない場合、サービス プロバイダーまたはご購入先にお問い合わせください。
•本製品は
規制、安全性、ソフトウェア
ライセンスおよび保証に関する情報
カードに記載されている一つ以上の標準に準拠しています。すべ
ての標準が全モデルに適用する訳ではありません。
•
規制、安全性、ソフトウェア・ライセンスおよび保証に関する情報
カードに記載されている事項を除き、本製品についてモトローラ社によ
るいかなる保証もないものとします。モトローラ社の保証はご加入のサービスプロバイダーによって改造または再発行された製品には適用
されません。
© 2006 モトローラ株式会社
All rights reserved. モトローラ社の文書による許可無く、この出版をいかなる形式または方法によって複製、またはそれに基づく二次的著作物 (翻訳、変更、改作等 )の作成を行うこと
はできません。
モトローラ社には出版物を改訂する権利があり、モトローラ社は改訂および変更の通知の義務なく時として内容の変更を行えるものとします。モトローラ社はこのガイドを、明示また
は黙示に関わらず、商品性、特定目的への適合性を含む (但し、必ずしもこれらに限定されない )、いかなる保証を負担することなく提供します。モトローラ社は本取扱説明書に記載さ
れている製品への改善および変更を随時行えるものとします。
モトローラおよび
M
形状のロゴはアメリカ合衆国特許および登録商標庁に登録されています。マイクロソフト
(Microsoft)
、ウィンドウズ
(Windows)
および
Windows Me はマイクロソフト
社の登録商標です。Windows XP はマイクロソフト社の商標です。マイクロソフト
ウィンドウズ画面はマイクロソフト社の許可を得て掲載しました。マッキントッシュ
(Macintosh)
は
アップル社
(Apple Computer)
の登録商標です。ネットスケープ
(Netscape)
はネットスケープ コミュニケーションズ コーポレーション (Netscape Communications Corporation) の登録
商標です。
UNIX
はアメリカ合衆国および他の国において、オープングループ
(Open Group)
の登録商標です。
Linux
は
Linus Torvalds
の登録商標です。他の全製品またはサービス名は各
所有者に属しています。© モトローラ株式会社 2006。
SB6100
ケーブルモデム
ユーザーガイド
v
目次
はじめに .................................................................................................................................................. 1
フロントパネル ........................................................................................................................................ 2
リアパネル ............................................................................................................................................... 3
はじめる前に ........................................................................................................................................... 4
注意 .......................................................................................................................................................... 5
サービス登録 ........................................................................................................................................... 6
コンピュータ システム条件 ..................................................................................................................... 7
イーサネット カード .......................................................................................................................... 7
インストールおよび設定の概要 .............................................................................................................. 8
SB6100 の配線およびスタートアップ .................................................................................................... 9
SB6100 の壁面取り付け ........................................................................................................................ 11
壁面取り付けテンプレート .............................................................................................................. 14
TCP/IP の設定 ........................................................................................................................................ 15
Windows 98、Windows 98 SE、Windows Me でTCP/IP を設定する ............................................... 16
Windows 2000 でTCP/IP を設定する .................................................................................................. 19
Windows XP でTCP/IP を設定する ..................................................................................................... 23
IP アドレスを確認する .......................................................................................................................... 29
Windows 98、Windows 98 SE、Windows Me でIP アドレスを確認する ........................................ 30
Windows 2000、Windows XP でIP アドレスを確認する ................................................................... 31
SB6100
ケーブルモデム
ユーザーガイド
vi
IP アドレスの更新 ................................................................................................................................. 32
トラブルシューティング ....................................................................................................................... 33
フロントパネルライトおよびエラー状態 ........................................................................................ 35
お問合せ先 ............................................................................................................................................. 36
よくある質問 (FAQ) .............................................................................................................................. 37
用語集 .................................................................................................................................................... 39
ソフトウェアライセンス ....................................................................................................................... 41
SB6100
ケーブルモデム
ユーザーガイド
1
はじめに はじめる前に インストール＆設定 FAQトラブルシューティング 用語集 ライセンス
はじめに
新製品モトローラ ® SB6100 ケーブルモデムをお買い上げいただきありがとうございま
す。当モデムによって、インターネットまたは他のオンラインサービスへ高速にアクセ
スできます。このケーブルモデムは従来のダイヤルアップまたは ISDN モデムに比べ、
高速にデータを送受信します。ダイヤルアップモデムと違い、ケーブルモデムは常時オ
ンライン状態を保ちます。
ブラウザを開くだけでネットサーフできます！
高速、アップグレードが可能なケーブルモデムを使用し、自宅やオフィスにある一台の
コンピュータをインターネットへ接続することができます。
SB6100 ケーブルモデムのイーサネットポートへ直接接続されている、イーサネットア
ダプタを搭載した１台のコンピュータを接続することができます。
本ガイドのデータバージョンは下記よりダウンロードできます。
http://broadband.motorola.com/consumers/support
SB6100
ケーブルモデム
ユーザーガイド
2
はじめに はじめる前に インストール＆設定 FAQトラブルシューティング 用語集 ライセンス

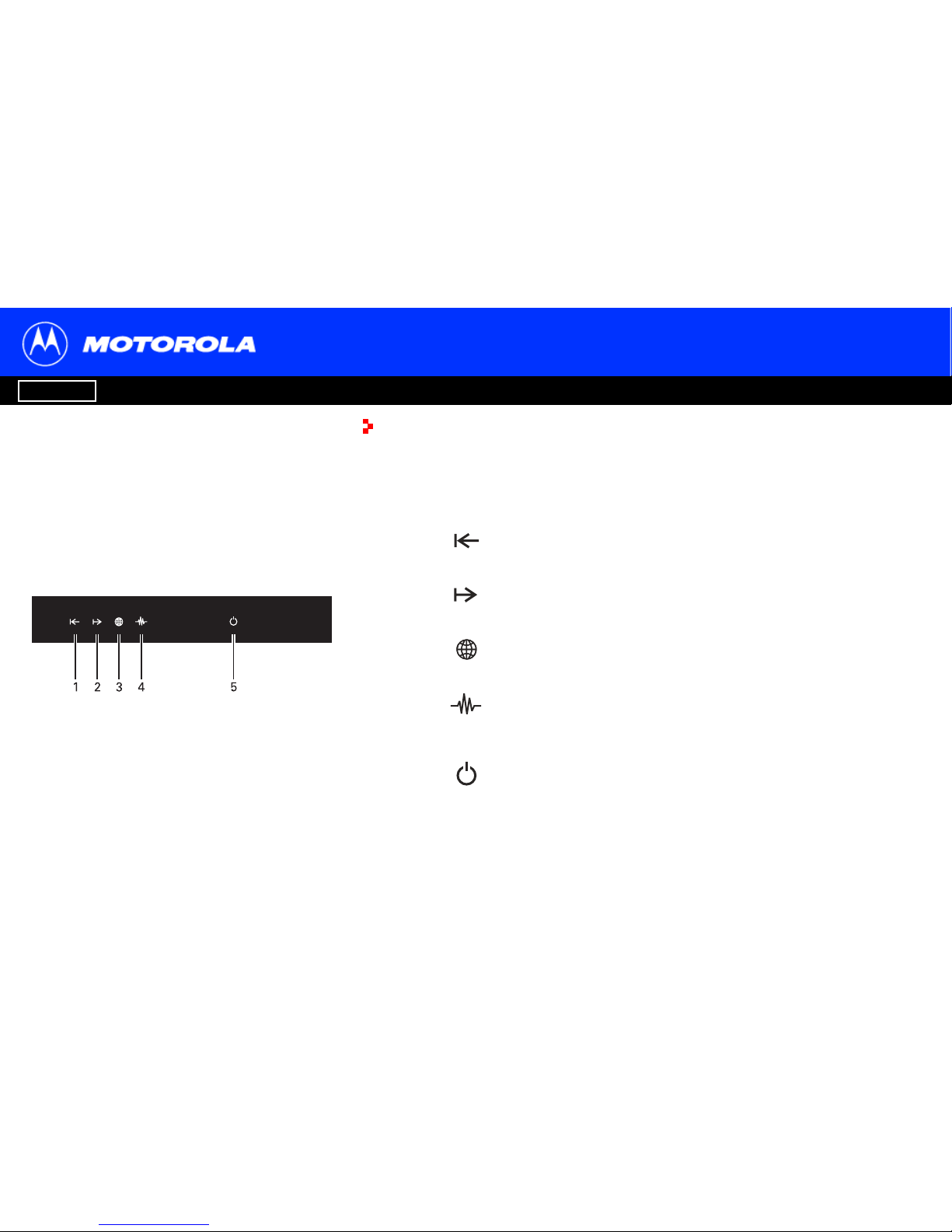

フロントパネル
SB6100 のフロントパネルライトは電源、通信、そしてエラーに関する情報を表示します：
通常の操作では、Receive、Send、Power ライトは点灯しています。ケーブルモデムが
データ転送を行っている間は、OnLine および PC/Activity ライトが点滅します。
キー ライト 点滅 オン
1 Receive 受信 (ダウンストリーム )チャン
ネル接続をスキャン中
ダウンストリーム チャンネルへ接
続されている
2Send 送信 (アップストリーム )チャン
ネル接続をスキャン中
アップストリーム チャンネルへ接
続されている
3 Online インターネットでデータ転送ま
たは受信中
点灯しない
4 PC/Activity データ転送または受信中 コンピュータおよびハブなどのデ
バイスを、SB6100 の後方パネル
にあるイーサネットコネクタに接
続する
5Power 点滅しない AC 電源が正しく接続されている
àÍéûîzíuñ⁄ìIÇÃÇ›
SB6100
SB6100
ケーブルモデム
ユーザーガイド
3
はじめに はじめる前に インストール＆設定 FAQトラブルシューティング 用語集 ライセンス
リアパネル
リアパネルにはケーブルコネクタおよび電源コンセントがあります。
キー 項目 説明
1イーサネット イーサネットポートは RJ-45 コネクタが端に付いているケーブルを使
用して、イーサネット機能搭載コンピュータへの接続を提供します。
2 +12VDC このコネクタはケーブルモデムへ電源を供給します。
3 CABLE この CABLE ポートによって、同軸ケーブル (コアックス )差込口へ接
続できます。
HFCMAC ID: ABCDEF012345
SB6100
ケーブルモデム
ユーザーガイド
4
はじめに はじめる前に インストール＆設定 FAQトラブルシューティング 用語集 ライセンス
はじめる前に
インストールを始める前に、SB6100 ケーブルモデムに以下が付属していることを確認
してください。
ケーブルモデムを近くにあるケーブル差込口に接続するためには、75 Ohm の同軸ケー
ブル Fタイプコネクタが必要です。ケーブル差込口にテレビが接続されている場合、テ
レビとケーブルモデムを両方使用するためには 5-900 MHz RF 分配器と他に 2つの同軸
ケーブルが必要となります。同軸ケーブルと RF 分配器はお近くの電気店でお求めいた
だけます。
項目 説明
電源アダプタ SB6100 ケーブルモデムを AC コンセントへ差し込
むための電源アダプタへ接続します
イーサネット、
高速イーサネッ
ト、ギガビット
イーサネット ケーブル
イーサネットポートへ接続します
