Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-
zweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine
oder mehrere Funktionen ausfallen oder die Batterieladung
schwach ist.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen
bewusst zu schließen und der Kopf sofort aus dem Strahl zu
bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals
mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind
während des Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst
durch Absperrungen und Stellwände begrenzen und den
Laserbereich durch Warnbeschilderung kennzeichnen.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 515 nm
EN 60825-1:2014
Lesen Sie die Bedienungsanleitung, das beiliegende
Heft „Garantie- und Zusatzhinweise“ sowie die aktu-
ellen Informationen und Hinweise im Internet-Link am
Ende dieser Anleitung vollständig durch. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlage
ist aufzubewahren und bei Weitergabe der Laserein-
richtung mitzugeben.
!
Der automatische Kreuzlinien-Laser zum Aussrichten von
Fliesen, Ständerwerk, Fenster, Türen etc.
DE
SmartVision-Laser
03
+
–
+–
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die
elektromagnetische Verträglichkeit gemäß EMV-Richtlinie
2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in
Flugzeugen, an Tankstellen, oder in der Nähe von Personen
mit Herzschrittmachern, sind zu beachten. Die Möglichkeit
einer gefährlichen Beeinussung oder Störung von und durch
elektronische Geräte ist gegeben.
Zum Transport immer alle Laser ausschalten und Pendel
arretieren, AN/AUS-Schalter (4) nach rechts schieben.
!

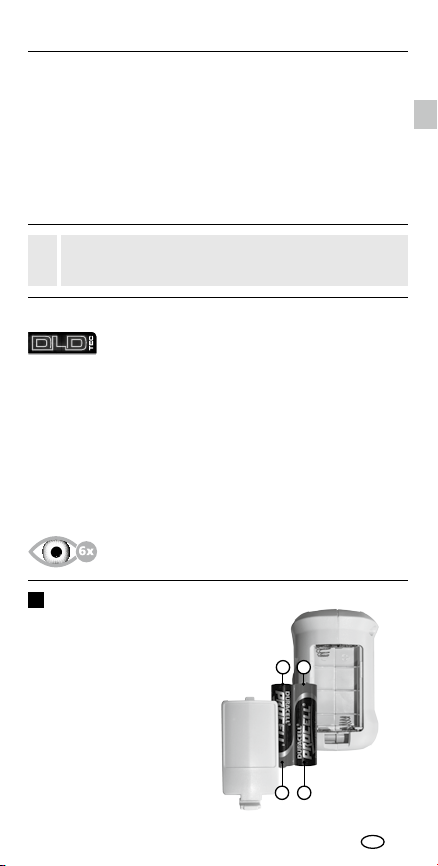

1Batterien einlegen
Das Batteriefach öffnen und
Batterien (2 x Typ AA) gemäß
den Installations symbolen
einlegen. Dabei auf korrekte
Polarität achten.
Ca. 6-mal heller als ein typischer Laser
mit 630 - 660 nm
Grüne Lasertechnologie
Lasermodule in der DLD-Ausführung stehen
für eine hohe Qualität der Linie, ein sauberes,
klares und dadurch gut sichtbares Linienbild. Im Gegensatz zu
früheren Generationen sind sie temperaturstabiler und energie-
effizienter.
Das menschliche Auge hat zudem eine höhere Empfindlichkeit
im Wellenbereich des grünen Laser als zum Beispiel beim roten
Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur
roten sehr viel heller.
Grüne Laser – speziell in der DLD-Ausführung – bieten also
Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter
ungünstigen Bedingungen.
DE
04
Wahltaste Laserlinien
LED Nivellierung
rot: Nivellierung aus
grün: Nivellierung ein
Batteriefach (Rückseite)
AN/AUS-Schalter;
Transportsicherung
Laseraustrittsfenster
1/4”-Stativgewinde
(Unterseite)
1
2
3
4
5
6
6
5
3
2
1
4
LASER LASER LASER LASER
2Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, AN/AUS-Schalter nach links
schieben. Das Laserkreuz erscheint. Mit der Wahltaste können
die Laserlinien einzeln geschaltet werden.
Zum horizontalen und vertikalen Nivellieren muss
die Transportsicherung gelöst sein. Die LED leuchtet
konstant grün. Sobald sich das Gerät außerhalb des
automatischen Niverllierbereichs von 5° befindet,
blinken die Laserlinien und die LED leuchtet rot auf.
Positionieren Sie das Gerät so, das es sich innerhalb
des Nivellierbereichs befindet. Die LED wechselt
wieder auf grün und die Laserlinien leuchten konstant.
!
DE
SmartVision-Laser
05
BC
2,5 m
<2,5 mm = OK
3Neigungsmodus
Die Transportsicherung nicht lösen, AN/AUS-Schalter (4) nach
rechts schieben. Die Laser mit der Wahltaste anschalten und
auswählen. Jetzt können schiefe Ebenen angelegt werden. In
diesem Modus kann nicht horizontal bzw. vertikal nivelliert
werden, da sich die Laserlinien nicht mehr automatisch aus-
richten. Die LED leuchtet konstant rot.
Überpüfung der
horizontalen Linie
Gerät ca. 5 m von einer Wand
aufstellen und Laserkreuz ein-
schalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und
Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von
Punkt C ± 2,5 mm auf der gleichen Höhe mit dem Punkt B liegt.
Vorgang durch Schwenken nach links wiederholen.
Überprüfung der vertikalen Linie
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot
mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei
frei pendeln. Gerät einschalten und den vertikalen Laser auf die
Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz,
wenn die Abweichung zwischen Laserlinie und Lotschnur nicht
größer als ± 2,5 mm beträgt.
Überprüfen Sie regelmäßig die Kalibrierung vor dem
Gebrauch, nach Transporten und langer Lagerung.
!
LASER LASER LASER LASER LASER
DE
06
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,5 mm / m = OK
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf
Höhe des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt
A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.
Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen
Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind.
5 m voneinander entfernt sind. Schalten Sie das Gerät ein
(LASERKREUZ AN). Zur optimalen Überprüfung bitte ein
Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Wenn A2 und A3 mehr als 0,5 mm / m auseinander
liegen, ist eine Justierung erforderlich. Setzen Sie
sich mit Ihrem Fachhändler in Verbindung oder
wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
DE
SmartVision-Laser
07
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuch-
teten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer-
und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer
längeren Lagerung. Lagern Sie das Gerät an einem sauberen,
trockenen Ort.
DE
Technische Daten
Selbstnivellierbereich ± 5°
Genauigkeit ± 0,5 mm / m
Arbeitsbereich
(von Raumhelligkeit
abhängig)
20 m
Laserwellenlänge 515 nm
Laserklasse 2 / < 1 mW
Stromversorgung 2 x 1,5 V Alkalibatterien
(Typ AA, LR6)
Betriebsdauer 15 Std. (Alkalibatterien)
Arbeitsbedingungen
0 ... 50°C, Luftfeuchtigkeit max.
80% rH, nicht kondensierend,
Arbeitshöhe max. 4000 m über
NN (Normalnull)
Lagerbedingungen -10°C ... 70°C, Luftfeuchtigkeit
max. 80% rH
Abmessungen (B x H x T) 60 x 90 x 77 mm
Gewicht (inkl. Batterien) 275 g
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für
den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt
und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=smavislas
Technische Änderungen vorbehalten. 18W23
08
General safety instructions
–
The device must only be used in accordance with its
intendedpurpose
and within the scope of the specications.
– The measuring tools and accessories are not toys.
Keep out of reach of children.
– Modications or changes to the device are not permitted, this
will otherwise invalidate the approval and safety specications.
–
Do not expose the device to mechanical stress, extreme
temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its
functions fail or the battery charge is weak.
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments
(magnifying glass, microscope, binoculars) be used to look
at the laser beam or reections.
– Do not use the laser at eye level (1.40 ... 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst
laser devices are in operation.
– In public areas shield off the laser beam with barriers and
partitions wherever possible and identify the laser area with
warning signs.
Safety instructions
Using class 2 lasers
EN
Completely read through the operating instructions, the
"Warranty and Additional Information" booklet as well
as the latest information under the internet link at the
end of these instructions. Follow the instructions they
contain.This document must be kept in a safe place and
if the laser device is passed on, this document must be
passed on with it.
!
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 515 nm
EN 60825-1:2014
The automatic cross-line laser for aligning tiles,
wall studding, windows, doors etc.
SmartVision-Laser
09
+
–
+–
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic
compatibility regulations and limits in accordance with
the EMC Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals,
aircraft, petrol stations or in the vicinity of people with
pacemakers – may apply. There is a possibility of a dangerous
impact on – or interference with – electronic devices.
6 times brighter than a typical 630 - 660 nm
laser
Green laser technology
Laser modules in DLD design stand for high line
quality as well as a clean and clear and there-
fore easily visible line image. Unlike previous generations they
are more temperature-stable and energy efficient.
Furthermore, the human eye has a higher sensitivity to the
wave range of the green laser than the red laser, for example.
This makes the green laser diode appear much brighter than
the red one.
Green lasers, especially in the DLD design, thus offer advantages
with regards to how visible the laser line is under unfavourable
conditions.
EN
Always turn off all lasers and latch the pendulum in place
before transporting, ON/OFF switch in its „OFF“ position!
!
1Inserting batteries
Open the battery compartment
and insert batteries (2 x type AA)
according to the symbols. Be
sure to pay attention to polarity.
10
6
5
3
2
1
4
LASER LASER LASER LASER
EN
Laser line selection button
LED levelling
red: levelling off
green: levelling on
Battery compartment
(backside)
ON / OFF switch,
transport retainer
Laser output windows
1/4“ tripod threads
(bottom)
1
2
3
4
5
6
2Horizontal and vertical levelling
Release the transport restraint, set the ON/OFF switch to „ON“.
The laser cross will appear. The laser lines can be switched
individually with the selection button.
The transport restraint must be released for horizontal
and vertical levelling. The LED shows a permanent
green light. The laser lines ash and the LED lights red
as soon as the device is outside the automatic levelling
range of 5°. Position the device such that it is within
the levelling range. The LED switches back to green
and the laser lines stop ashing (steady light).
!
Autres manuels pour SmartVision-Laser
2
Table des matières
Langues :
Autres manuels LaserLiner Instrument de mesure
LaserLiner
LaserLiner AutoCross-Laser ACL 3 P Manuel utilisateur
LaserLiner
LaserLiner RollPilot S6 Manuel utilisateur
LaserLiner
LaserLiner RangeXtender RX 30 Manuel utilisateur
LaserLiner
LaserLiner LaserRangeMaster Pocket Manuel utilisateur
LaserLiner
LaserLiner MoistureMaster Compact Manuel utilisateur
LaserLiner
LaserLiner EvolutionCross-Laser 8P PowerBright Manuel utilisateur
LaserLiner
LaserLiner DampMaster Compact Manuel utilisateur
LaserLiner
LaserLiner MultiMeter-Compact Manuel utilisateur
LaserLiner
LaserLiner LaserRange-Master T7 Manuel utilisateur
LaserLiner
LaserLiner BBQ-GasCheck Manuel utilisateur
LaserLiner
LaserLiner SuperSquare-Laser Manuel utilisateur
LaserLiner
LaserLiner StarFinder Manuel utilisateur
LaserLiner
LaserLiner PocketCross-Laser 2G Manuel utilisateur
LaserLiner
LaserLiner ClimaPilot Manuel utilisateur
LaserLiner
LaserLiner AutoSmart-Laser Manuel utilisateur
LaserLiner
LaserLiner PowerCross-Laser 5 Combi Manuel utilisateur
LaserLiner
LaserLiner DistanceMaster Compact Pro Manuel utilisateur
LaserLiner
LaserLiner SuperPlane-Laser 3D Manuel utilisateur
LaserLiner
LaserLiner MultiWet-Finder Plus Manuel utilisateur
LaserLiner
LaserLiner CableChecker Manuel utilisateur
Manuels Instrument de mesure populaires d'autres marques
Endress+Hauser
Endress+Hauser Proline Promag 50 Caractéristiques techniques
Siemens
Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces
KLINGER
KLINGER CMF V Series Manuel utilisateur
EXFO
EXFO FTB-2 Manuel d'exploitation et d'entretien
Keysight
Keysight M8290A Manuel utilisateur
ADTEK
ADTEK MW-5 Manuel utilisateur
