LaserLiner MultiScanner Plus Manuel utilisateur

MultiScanner Plus

DE DE

Bestimmungsgemäße Verwendung

Dieses elektronische Ortungsgerät eignet sich für die gezielte

Metallortung in allen nicht metallischen Materialien,

Lokalisieren von spannungsführenden und nicht spannungs-

führenden Stromleitungen unter nicht metallischen

Verschalungen und Erkennen von Wand- und Querbalken

aus Holz und Metall im Trockenbau. Optische und akustische

Signale sowie eine LCD-Balkenanzeige zeigen das Auffinden

von Gegenständen an.

Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem

Verwendungszweck innerhalb der Spezifikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enor-

men Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen.

– Achten Sie beim Außeneinsatz darauf, dass das Gerät nur

unter entsprechenden Witterungsbedingungen bzw. bei

geeigneten Schutzmaßnahmen eingesetzt wird.

–Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen

nicht alleine und nur nach Anweisung einer verantwortlichen

Elektrofachkraft durch.

Zusatz-Hinweis zur Anwendung

Beachten Sie die technischen Sicherheitsregeln für das Arbeiten

in der Nähe elektrischer Anlagen, unter anderem: 1. Freischalten,

2. gegen Wiedereinschalten sichern, 3. Spannungsfreiheit

zweipolig prüfen, 4. Erden und kurzschließen, 5. benachbarte

spannungsführende Teile sichern und abdecken.

Lesen Sie die Bedienungsanleitung, das beiliegende

Heft „Garantie- und Zusatzhinweise“ sowie die aktu-

ellen Informationen und Hinweise im Internet-Link am

Ende dieser Anleitung vollständig durch. Befolgen Sie

die darin enthaltenen Anweisungen. Diese Unterlagen

sind aufzubewahren und bei Weitergabe der

Lasereinrichtung mitzugeben.

MultiScanner Plus

DE DE

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

–Das Messgerät hält die Vorschriften und Grenzwerte für die

elektromagnetische Verträglichkeit gemäß EMV-Richtlinie

2014/30/EU ein.

–Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in

Flugzeugen, an Tankstellen, oder in der Nähe von Personen

mit Herzschrittmachern, sind zu beachten. Die Möglichkeit

einer gefährlichen Beeinflussung oder Störung von und durch

elektronischer Geräte ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder

unter hohen elektromagnetischen Wechselfeldern kann die

Messgenauigkeit beeinusst werden.

–Vorsichtsmaßnahmen: Benutzen Sie keine weiteren

MultiScanner Plus innerhalb 5 m Abstand. Benutzen Sie keine

elektronischen Sendegeräte oder Elektromotoren in der Nähe.

1Kante-/Mitte-Indikator

(METAL-Modus)

2Messmodi

3Balkenanzeige

4Tiefenanzeige

5Bewegung in Pfeilrichtung

6Anzeige Batterieladung

7Magnetisch/

Nicht magnetisch

8Spannungswarnung

9Kalibrierungsanweisungen

aMaximalanzeige

bSpannungswarnung

cEin/Aus

dManuelle Kalibrierung

eMessmodus wechseln

fUSB-C-Schnittstelle

DE DE

Rot: Spannungswarnung

Rot: Metall bzw. spannungsführende Leitung

ist in der Nähe

Grün: Metall bzw. spannungsführende Leitung

ist nicht in der Nähe

3Symbole

2Inbetriebnahme

Einschalten: Ein/Aus-Taste (c) kurz drücken.

Ausschalten: Ein/Aus-Taste (c) kurz drücken.

AutoShutOff: Das Gerät schaltet sich ca. 5Minuten

nach der letzten Messung automatisch aus.

Handhabung Lithium-Ionen Akku

– Das Netz-/Ladegerät nur innerhalb

geschlossener Räume verwenden,

weder Feuchtigkeit noch Regen

aussetzen, da ansonsten die Gefahr

eines elektrischen Stromschlages

besteht.

– Vor Einsatz des Gerätes, Gerät voll

aufladen.

– Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse

des Gerätes verbinden. Bitte nur das beiliegende Netz-/

Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät

verwendet wird, erlischt die Garantie.

– Während der Akku geladen wird, leuchtet die LED des

Gerätes rot. Der Ladevorgang ist abgeschlossen,

wenn die LED grün leuchtet.

USB-C

Das Gerät verfügt über einen austauschbaren Akku.

Setzen Sie sich mit Ihrem Fachhändler in Verbindung

oder wenden Sie sich an die Serviceabteilung von

UMAREX-LASERLINER.

MultiScanner Plus

DE DE

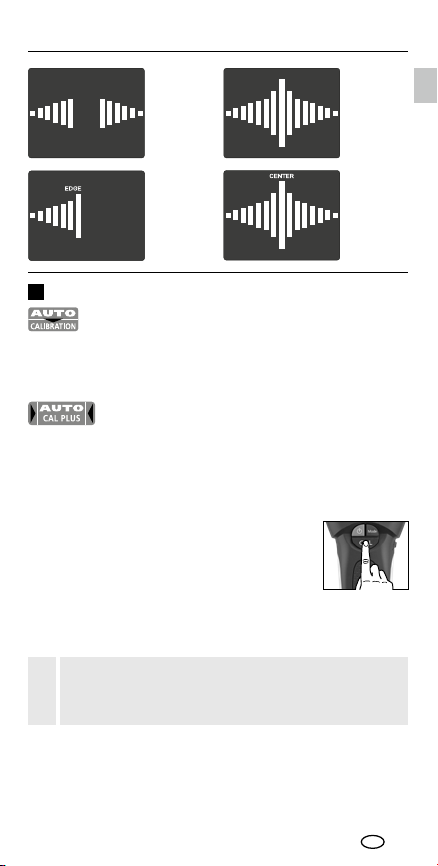

Manuelle Kalibrierung

Durch Drücken der CAL-Taste (d) wird das Gerät

manuell kalibriert. Auf diese Weise können

Messungen erneut begonnen bzw. Messobjekte

noch genauer eingegrenzt werden.

Die maximale Geräteempfindlichkeit wird

erreicht, wenn das Gerät bei der Kalibrierung in die Luft

gehalten wird. Dies kann bei METAL- und AC-SCAN-Messungen

stellenweise sinnvoll sein.

Das Gerät und die Wand müssen bei der Kalibrierung

im STUD-SCAN-Modus sowie während der gesamten

Messungen in Kontakt bleiben. Ebenso sollte die Hand

am Gerät bleiben.

4Kalibrierung

Auto-Calibration

Die automatische Kalibrierung erfolgt in der METAL- und

AC-SCAN-Messung direkt nach dem Einschalten des Gerätes

sowie bei einem Messmoduswechsel. Wenn „MOVE“ im

Display erscheint, kann mit der Suche begonnen werden.

Auto-Cal Plus

Sobald ein Objekt gefunden wird, findet in der METAL-SCAN-

Messung eine weitere automatische Kalibrierung statt. Dadurch

wird das Eingrenzen von Messobjekten und die Anpassung des

Gerätes auf verschiedenenUntergründenerleichtert.

Metall,

Leitung

oder Objekt

ist in der

Nähe.

Kante von

Objekt

gefunden.

Mitte von

Objekt

gefunden.

Metall oder

Leitung

gefunden.

DE DE

6Metal-Scan-Messung

Das Gerät erkennt verdeckt liegendes

Metall in allen nicht metallischen

Materialien wie z. B. Stein, Beton, Estrich,

Holz, Gipsfaserplatten, Gasbeton,

keramischen und mineralischen

Baustoffen. Das Gerät gibt an, ob es sich

um magnetisches oder nicht magnetisches Metall handelt

und zeigt die Tiefe an. Die Tiefenanzeige erscheint, sobald

das Objekt eindeutig identifiziert worden ist.

– Wählen Sie METAL-SCAN (Taste e).

– Sobald „CAL OK“ verschwindet, können Sie das Gerät

bewegen.

– MOVE: Bewegen Sie das Gerät langsam über die

Oberfläche.

Modus-Taste (e) kurz drücken.

METAL-SCAN: Auffinden von Metall in allen

nicht metallischen Materialien mit einer

Tiefenanzeige von bis zu 10 cm (nicht

magnetisch) und bis zu 12 cm (magnetisch).

AC-SCAN: Lokalisieren von spannungsführendenLeitungen

bis zu 2 cm direkt unter nicht metallischen Verschalungen.

STUD-SCAN: Erkennen von Wand- und Querbalken aus Holz

und Metall bis zu 4 cm im Trockenbau unter nicht metallischen

Verschalungen.

5Messmodus wählen

MultiScanner Plus

DE DE

1. 3. 4.

8. 7. 5.

BEingrenzung des Messobjektes

durch mehrmaliges Überfahren

CEingrenzung des

Messobjektes durch

mehrmaliges Überfahren

Manuelle

Kalibrierung

DE DE

Tipp 1: Zwischen beiden Markierungen ist die Mitte des

Metallobjektes. Durch die hohe Messempfindlichkeit erscheinen

dicke Metallobjekte breiter als in Wirklichkeit. Daher das Gerät

erneut über das gefundene Messobjekt bewegen, siehe Grafik

B. Das Gerät kalibriert sich hierbei automatisch. Die manuelle

Kalibrierung sollte in der Nähe der zuletzt gefundenen Stelle

erfolgen, siehe Grafik C. Diese Vorgehensweisen bei Bedarf

wiederholen.

Tipp 2: Wichtig ist die Ausgangsposition: Setzen Sie das Gerät

an einer Stelle auf, hinter der sich kein Metall befindet.

Tipp 3: Bei anspruchsvollen Anwendungen, z. B. bei

Rippenstahl, tasten Sie die Fläche sowohl horizontal als

auch vertikal ab.

Tipp 4: Des Weiteren können flexible Boden- und Wand-

heizungsrohre, die eine Metallfolie enthalten und sich nahe

der Oberfläche befinden, unter Umständen erkannt werden.

Testen Sie diese Funktion an Stellen, wo Sie den Verlauf eines

Rohres kennen.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden,

kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

Lokalisieren von spannungsführenden

Leitungen direkt unter Putz bzw.

Holzpaneelen und anderen nicht

metallischen Verschalungen.

Spannungsführende Leitungen werden

in Trockenbauwänden mit

Metallständerwerk nicht erkannt.

– Wählen Sie AC-SCAN (Taste e).

– MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

AC-SCAN-Messung

MultiScanner Plus

DE DE

BManuelle

Kalibrierung

CManuelle

Kalibrierung

Eingrenzung des

Messobjektes durch

mehrmaliges Überfahren

DE DE

Leitungen, die tiefer als 20 mm verlegt sind, werden

unter Umständen nicht entdeckt.

Tipp 1: Die manuelle Kalibrierung sollte in der Nähe der

zuletzt gefundenen Stelle erfolgen, siehe Grafik B/C. Diese

Vorgehensweisen bei Bedarf wiederholen.

Tipp 2: Aufgrund von statischer Ladung können unter

Umständen seitlich von der tatsächlichen Leitungsposition

elek-trische Felder entdeckt werden. Leiten Sie diese Ladung

ab, indem Sie Ihre freie Hand auf die Wand legen.

Tipp 3: Langsam arbeiten, da Reibung störende Ladung

erzeugen kann.

Tipp 4: Wenn Sie vermuten, dass Leitungen vorhanden sind,

jedoch keine gefunden werden, sind diese möglicherweise

in Kabelkanälen abgeschirmt. Verwenden Sie METAL-SCAN,

um Kabelkanäle aus Metall zu lokalisieren.

Tipp 5: Metall in Wänden (z. B. Metallständerwerk) übertragen

elektrische Felder und erzeugen somit Störeinflüsse. In diesem

Fall wechseln Sie zu METAL-SCAN, um die Leitung zu finden.

Tipp 6: Wichtig ist die Ausgangsposition: Damit die maximale

Empfindlichkeit erzielt werden kann, beginnen Sie den

Vorgang, indem Sie das Gerät nicht in der Nähe von

strom-führenden Leitungen positionieren.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden,

kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

8Stud-Scan-Messung

Erkennen von Wand- und Querbalken

aus Holz und Metall im Trockenbau

z. B. unter Gipsfaserplatten, Holzpaneelen

oder anderen nicht metallischen

Verschalungen.

– Wählen Sie STUD-SCAN (Taste e).

– Folgen Sie nun den Hinweisen auf dem VTN-Display.

– ON WALL: Gerät auf die Wand setzen.

– PRESS CAL: Kalibrierungstaste (d) drücken und warten

bis die Kalibrierung abgeschlossen ist: CAL OK.

– MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

Table des matières

Langues :

Autres manuels LaserLiner Instrument de mesure

LaserLiner

LaserLiner Quadrum OneTouch Green Manuel utilisateur

LaserLiner

LaserLiner MultiWet-Finder Plus Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master Gi7 Pro Manuel utilisateur

LaserLiner

LaserLiner RollPilot D12 Manuel utilisateur

LaserLiner

LaserLiner CompactLine-Laser G360 Manuel utilisateur

LaserLiner

LaserLiner MetricMaster Plus Manuel utilisateur

LaserLiner

LaserLiner RollPilot S6 Manuel utilisateur

LaserLiner

LaserLiner ActiveFinder Pro Manuel utilisateur

LaserLiner

LaserLiner ZipLevel Plus 30 Manuel utilisateur

LaserLiner

LaserLiner EvolutionCross-Laser 8P PowerBright Manuel utilisateur

LaserLiner

LaserLiner DampFinder Compact Plus Manuel utilisateur

LaserLiner

LaserLiner MetalliFinder Pro Manuel utilisateur

LaserLiner

LaserLiner ClimaData Stick Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Compact Manuel utilisateur

LaserLiner

LaserLiner PrecisionCross-Laser PCL 5P RXR Manuel utilisateur

LaserLiner

LaserLiner DampFinder Manuel utilisateur

LaserLiner

LaserLiner PowerCross-Laser 3 Manuel utilisateur

LaserLiner

LaserLiner DampMaster Compact Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master T7 Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Vision Manuel utilisateur

LaserLiner

LaserLiner ClampMeter XP Manuel utilisateur

LaserLiner

LaserLiner NovaMaster 800 Manuel utilisateur

LaserLiner

LaserLiner AC-Tracer Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master T4 Pro Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
