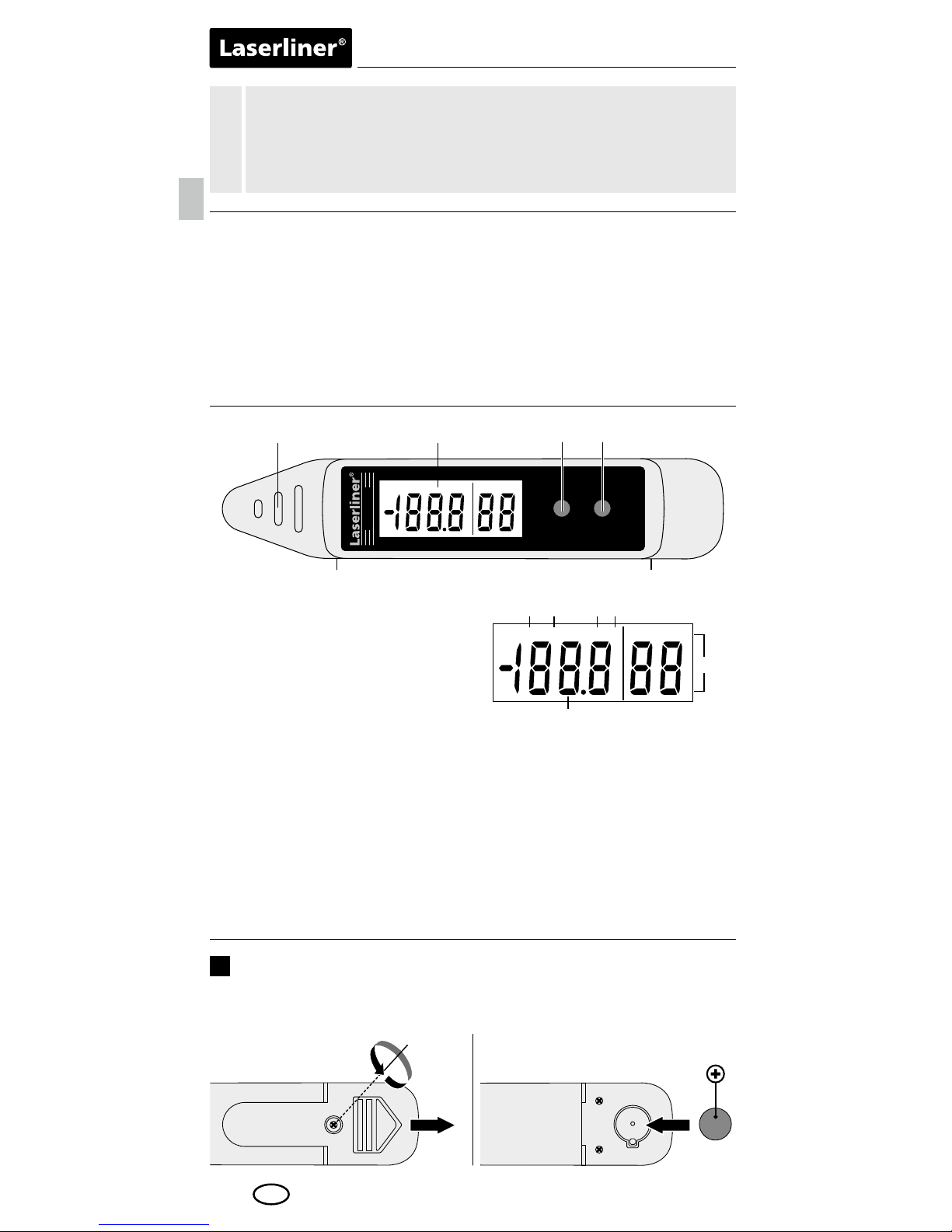

LaserLiner ClimaPilot Manuel utilisateur

ClimaPilot

MODE

MIN/MAX

MAX MIN °F °C RH

1 2 3 4

ClimaPilot

MODE

MIN/MAX

MAX MIN °F °C

a b c d

OFFON

Lesen Sie vollständig die Bedienungsanleitung und das beilie-

gende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die

darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Das Gerät dient zur Messung der relativen Luftfeuchte, Umgebungs-

temperatur sowie zur Anzeige des berechneten Taupunktes. Die

Luft- und Temperaturmessung erfolgt durch schnelle Sensoren in der

Fühlerspitze. Durch den niedrigen Stromverbrauch kann das Gerät

auch für Langzeitmessungen eingesetzt werden. Die integrierte Min/

Max-Funktion ermöglicht die Anzeige der kleinsten und der größten

Messwerte.

Sensor

LC-Display

Umschaltung

Messeinheit °C / °F

Umschaltung Temperatur- /

Taupunktanzeige

MAX-/MIN-Werte

einschalten

Ein-/Aus-Schalter (Rückseite)

Batteriefach (Rückseite)

Anzeige MAX-Werte

Anzeige MIN-Werte

Messeinheit °F

Messeinheit °C

Relative Luftfeuchte in %rH

Raumtemperatur /

Taupunktanzeige

Batterie einlegen

Das Batteriefach öffnen und Batterie gemäß den Installationssymbolen

einlegen. Dabei auf korrekte Polarität achten.

1x LR44 Knopfzelle

ClimaPilot

OFFON

Bei Wechseln des Messortes mit großen Temperatur- und

Luftfeuchteunterschieden dem Gerät eine Anpassungszeit

gewähren!

Bei Messwerten außerhalb der Messbereiche wird im Display

„HI“ „LO“ angezeigt.

Beim Ausschalten des Gerätes werden die MIN/MAX-Werte

gelöscht.

ON / OFF

Zum Einschalten den Schalter (5) auf ON stellen.

Das Gerät zeigt die Umgebungstemperatur und

die relative Luftfeuchte an.

°C / °F

Um die gewünschte Temperatureinheit einzustellen, die Taste

„MODE“ 2 Sekunden gedrückt halten, bis das entsprechende

Symbol im Display erscheint.

MAX / MIN

Taupunktanzeige

Zur Ermittlung der maximalen bzw. minimalen Messwerte während

einer Messung die Taste „MAX / MIN“ drücken bis „MAX“ bzw.

„MIN“ im Display erscheint. Der normale Messmodus ist eingestellt,

wenn keine Funktion im Display blinkt.

Durch kurzes Drücken der Taste „MODE“ wird der gemessene

Taupunkt angezeigt.

Hinweise

– Das Produkt ist ein Präzisionsinstrument, das mit Sorgfalt behandelt

werden muss. Vermeiden Sie Stöße und Erschütterungen und das

Aussetzen unter extremer Hitze oder Kälte.

– Vermeiden Sie den direkten Kontakt mit Flüssigkeiten.

– Zur Reinigung benutzen Sie bitte ein leicht angefeuchtetes

weiches Tuch.

Technische Daten

Umgebungstemperatur

Messbereich / Genauigkeit

-10 °C ... 50 °C / ± 1°C

Relative Luftfeuchte

Messbereich / Genauigkeit

20%rH ... 90%rH /

± 5%rH (25%rH ... 85%rH)

Taupunkttemperatur

Messbereich / Genauigkeit

-28,6 °C ... 47,9 °C / ± 2°C

Arbeitstemperatur -10 °C ... 50 °C

Lagertemperatur

-10 °C ... 60 °C

Stromversorgung 1 x LR44 Knopfzelle

Abmessungen (B x H x T) 138 x 27 x 19 mm

Gewicht (inkl. Batterie)

38 g

Technische Änderungen vorbehalten. 11.16

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss

nach der europäischen Richtlinie für Elektro-

und Elektronik-Altgeräte getrennt gesammelt

und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

ClimaPilot

MODE

MIN/MAX

MAX MIN °F °C RH

1 2 3 4

ClimaPilot

MODE

MIN/MAX

MAX MIN °F °C RH

a b c d

OFFON

Read the operating instructions and the enclosed brochure

„Guarantee and additional notices“ completely. Follow the

instructions they contain. This document must be kept in a

safe place and passed on together with the device.

Function / Application

The device is used to measure relative humidity and ambient

temperature and to display the calculated dew point. Humidity

and temperatures are measured by means of high-speed sensors

integrated in the tip of the probe. Thanks to its low power con-

sumption, the device can also be used for long-term measurements.

The integrated min/max function allows the lowest and highest

measured values to be shown.

Sensor

LC display

Toggle measurement

in °C / °F

Toggle temperature /

dew point display

Switch on MAX/MIN values

On/off button (rear)

Battery compartment

(rear)

Display of MAX values

Display of MIN values

Measurement in °F

Measurement in °C

Relative humidity in %rH

Room temperature /

dew point display

Inserting battery

Open the battery compartment and insert battery according

to the symbols. Be sure to pay attention to polarity.

1x LR44 button cell

OFFON

When switching to a measuring location with significantly

different temperature and humidity levels, allow the device

time to adapt!

For measurements outside of the measuring range, the device

displays „HI“ or „LO“.

Switching off the device deletes the min/max values.

ON / OFF

To turn on, set the switch (5) to ON. The device

displays the ambient temperature and relative

humidity.

°C / °F

To set the desired temperature unit, press and hold the „MODE“

button for 2 seconds until the corresponding symbol appears

on the display.

MAX / MIN

Dew point display

To determine the maximum or minimum measured values during a

measurement, press and hold the „MAX / MIN“ button until either

„MAX“ or „MIN“ appear on the display. The normal measuring

mode is set when no function ashes on the display.

By briey pressing the „MODE“ button, the measured dew point is

displayed.

Notes

– This product is a precision instrument which must be handled

with care. Avoid impact and vibration as well as exposure to

extreme heat or cold.

– Avoid direct contact with liquids.

– Clean with a soft, damp cloth.

ClimaPilot

Technical data

Ambient temperature

Measuring range / Precision

-10 °C ... 50 °C / ± 1°C

Relative humidity

Measuring range / Precision

20%rH ... 90%rH /

± 5%rH (25%rH ... 85%rH)

Dew point temperature

Measuring range / Precision

-28,6 °C ... 47,9 °C / ± 2°C

Operating temperature -10 °C ... 50 °C

Storage temperature

-10 °C ... 60 °C

Power supply 1x LR44 button cell

Dimensions (W x H x D) 138 x 27 x 19 mm

Weight (incl. battery)

38 g

Subject to technical changes without notice. 11.16

EU directives and disposal

This device complies with all necessary standards

for the free movement of goods within the EU.

This product is an electric device and must be

collected separately for disposal according to

the European Directive on waste electrical and

electronic equipment.

Further safety and supplementary notices at:

www.laserliner.com/info

ClimaPilot

MODE

MIN/MAX

MAX MIN °F °C RH

1 2 3 4

OFFON

ClimaPilot

MODE

MIN/MAX

MAX MIN °F °C

a b c d

Lees de bedieningshandleiding en de bijgevoegde brochure

‚Garantie- en aanvullende aanwijzingen‘ volledig door.

Volg de daarin beschreven aanwijzingen op. Bewaar deze

documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Het apparaat is bedoeld voor de meting van de relatieve luchtvoch-

tigheid en de omgevingstemperatuur en voor de weergave van het

berekende dauwpunt. De lucht- en temperatuurmeting geschiedt

door snelle sensoren in de sensorpunt. Door het lage stroomverbruik

kan het apparaat ook worden toegepast voor langetermijnmetingen.

Door de geïntegreerde min-/max-functie kunnen de laagste en de

hoogste meetwaarden worden weergegeven.

Sensor

LC-display

Omschakeling

meeteenheid °C / °F

Omschakeling temperatuur-/

dauwpuntweergave

MAX-/MIN-waarden

inschakelen

Aan-/uitschakelaar

(achterzijde)

Batterijvak (achterzijde)

Weergave MAX-waarden

Weergave MIN-waarden

Meeteenheid °F

Meeteenheid °C

Relatieve luchtvochtigheid

in %rH

Ruimtetemperatuur /

dauwpuntweergave

Batterij plaatsen

Open het batterijvakje en plaats de batterij overeenkomstig

de installatiesymbolen. Let daarbij op de juiste polariteit.

1x LR44 knoopcel

ClimaPilot

OFFON

Houd rekening met een korte aanpassingstijd als u naar

een meetplaats wisselt met sterk afwijkende temperatuur

en luchtvochtigheid!

Bij meetwaarden buiten de meetbereiken verschijnt ‚HI‘ of

‚LO‘ op het display.

Bij het uitschakelen van het apparaat worden de MIN-/MAX-

waarden gewist.

ON / OFF

Zet de schakelaar (5) op ON om het apparaat in

te schakelen. Het apparaat geeft de omgevings-

temperatuur en de relatieve luchtvochtigheid aan.

°C / °F

Voor de instelling van de gewenste temperatuureenheid drukt

u gedurende ca. 2 seconden op de toets ‚MODE‘ totdat het

betreffende symbool op het display verschijnt.

MAX / MIN

Dauwpuntweergave

Voor de bepaling van de maximale of minimale meetwaarden tijdens

een meting drukt u op de toets ‚MAX / MIN‘ totdat op het display

‚MAX‘ of ‚MIN‘ verschijnt. De normale meetmodus is ingesteld als

geen functie op het display knippert.

Druk kort op de toets ‚MODE‘ om de gemeten dauwpunt weer te

geven.

Opmerkingen

– Het product is een precisiemeetinstrument dat een zorgvuldige

behandeling vereist. Vermijd stoten en trillingen en stel het

apparaat niet bloot aan extreme hitte of kou.

– Vermijd het directe contact met vloeistoffen.

– Gebruik een iets vochtige, zachte doek voor de reiniging.

Technische gegevens

Omgevingstemperatuur

Meetbereik / Nauwkeurigheid

-10 °C ... 50 °C / ± 1°C

Relatieve luchtvochtigheid

Meetbereik / Nauwkeurigheid

20%rH ... 90%rH /

± 5%rH (25%rH ... 85%rH)

Dauwpunttemperatuur

Meetbereik / Nauwkeurigheid

-28,6 °C ... 47,9 °C / ± 2°C

Werktemperatuur -10 °C ... 50 °C

Opbergtemperatuur

-10 °C ... 60 °C

Stroomverzorging 1x LR44 knoopcel

Afmetingen (B x H x D) 138 x 27 x 19 mm

Gewicht (incl. batterij)

38 g

Technische veranderingen voorbehouden. 11.16

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing

zijnde normen voor het vrije goederenverkeer

binnen de EU.

Dit product is een elektrisch apparaat en moet

volgens de Europese richtlijn voor oude elektrische

en elektronische apparatuur gescheiden verzameld

en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

Autres manuels pour ClimaPilot

Table des matières

Langues :

Autres manuels LaserLiner Instrument de mesure

LaserLiner

LaserLiner Centurium Express Manuel utilisateur

LaserLiner

LaserLiner Quadrum Manuel utilisateur

LaserLiner

LaserLiner EvolutionCross-Laser 8P PowerBright Manuel utilisateur

LaserLiner

LaserLiner RangeXtender M 50 Manuel utilisateur

LaserLiner

LaserLiner SensoLite 120 Manuel utilisateur

LaserLiner

LaserLiner EvolutionCross-Laser 8P PowerBright Manuel utilisateur

LaserLiner

LaserLiner CombiRangeXtender 40 Manuel utilisateur

LaserLiner

LaserLiner EasyCross-Laser Green Manuel utilisateur

LaserLiner

LaserLiner CompactPlane-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner ClimaCheck Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master T7 Manuel utilisateur

LaserLiner

LaserLiner X1-Laser Manuel utilisateur

LaserLiner

LaserLiner PocketPlane-Laser 3G Manuel utilisateur

LaserLiner

LaserLiner RollPilot S12 Manuel utilisateur

LaserLiner

LaserLiner WoodTester Compact Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master T2 Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master T3 Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 360 PowerBright Manuel utilisateur

LaserLiner

LaserLiner CompactPlane-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner ThermoMaster Plus Manuel utilisateur

LaserLiner

LaserLiner SmartVision-Laser Manuel utilisateur

LaserLiner

LaserLiner MoistureMaster Compact Plus Manuel utilisateur

LaserLiner

LaserLiner SensoPilot Pro Manuel utilisateur

LaserLiner

LaserLiner SoundTest-Master Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
