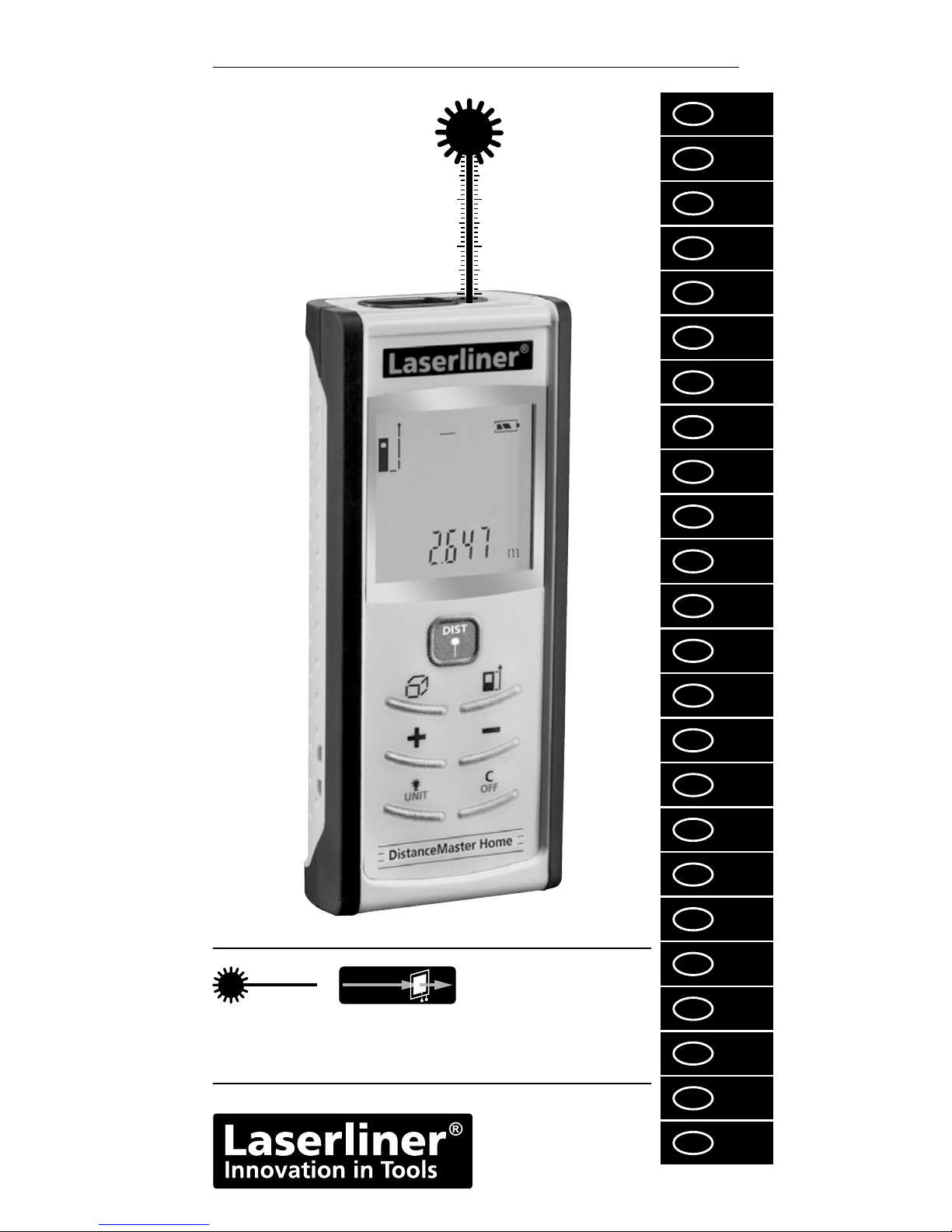

LaserLiner DistanceMaster Home Manuel utilisateur

DistanceMaster Home

Laser

650 nm

SPEED

SHUTTER

102

109

116

123

130

137

144

151

158

165

Laser

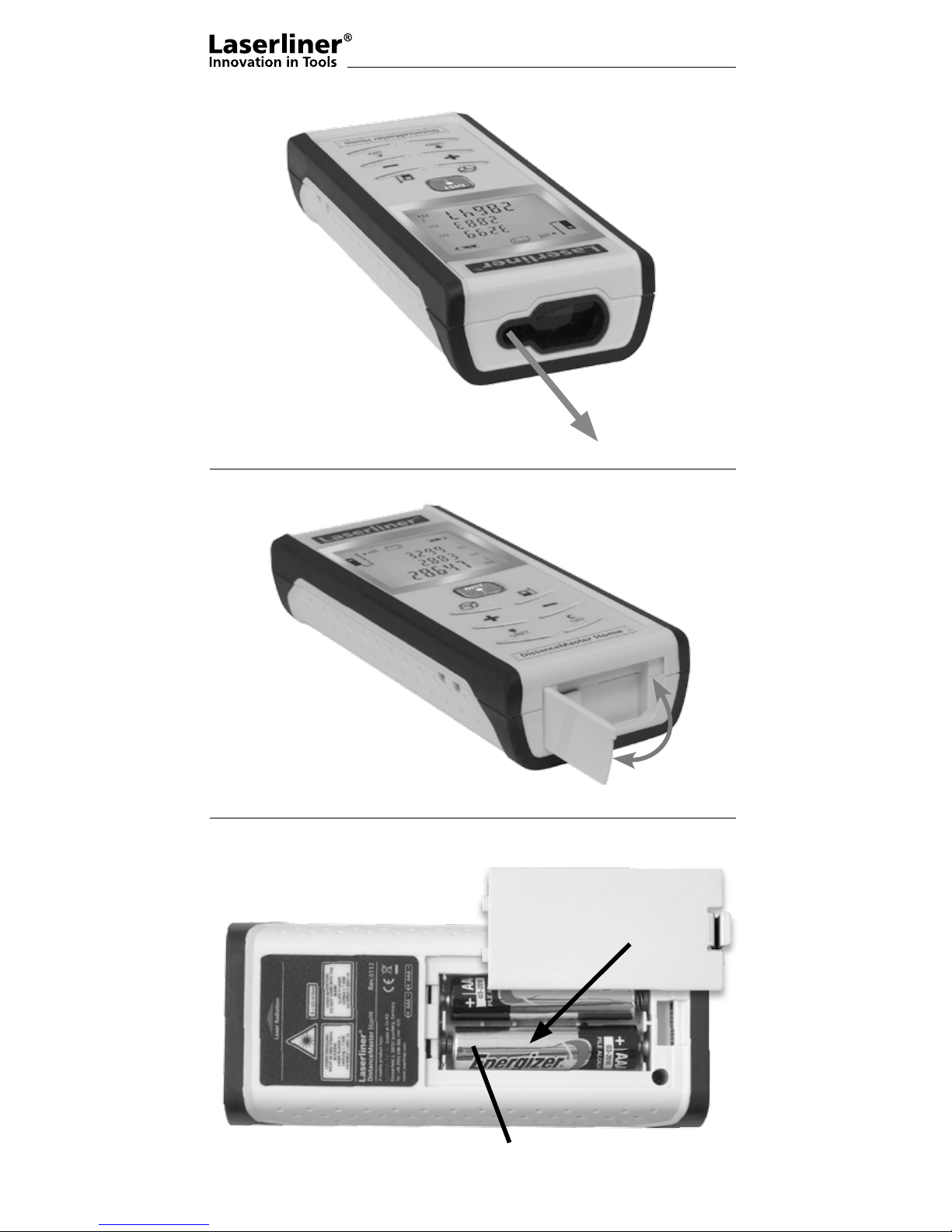

2 x Typ AAA / LR03

1,5V / Alkaline

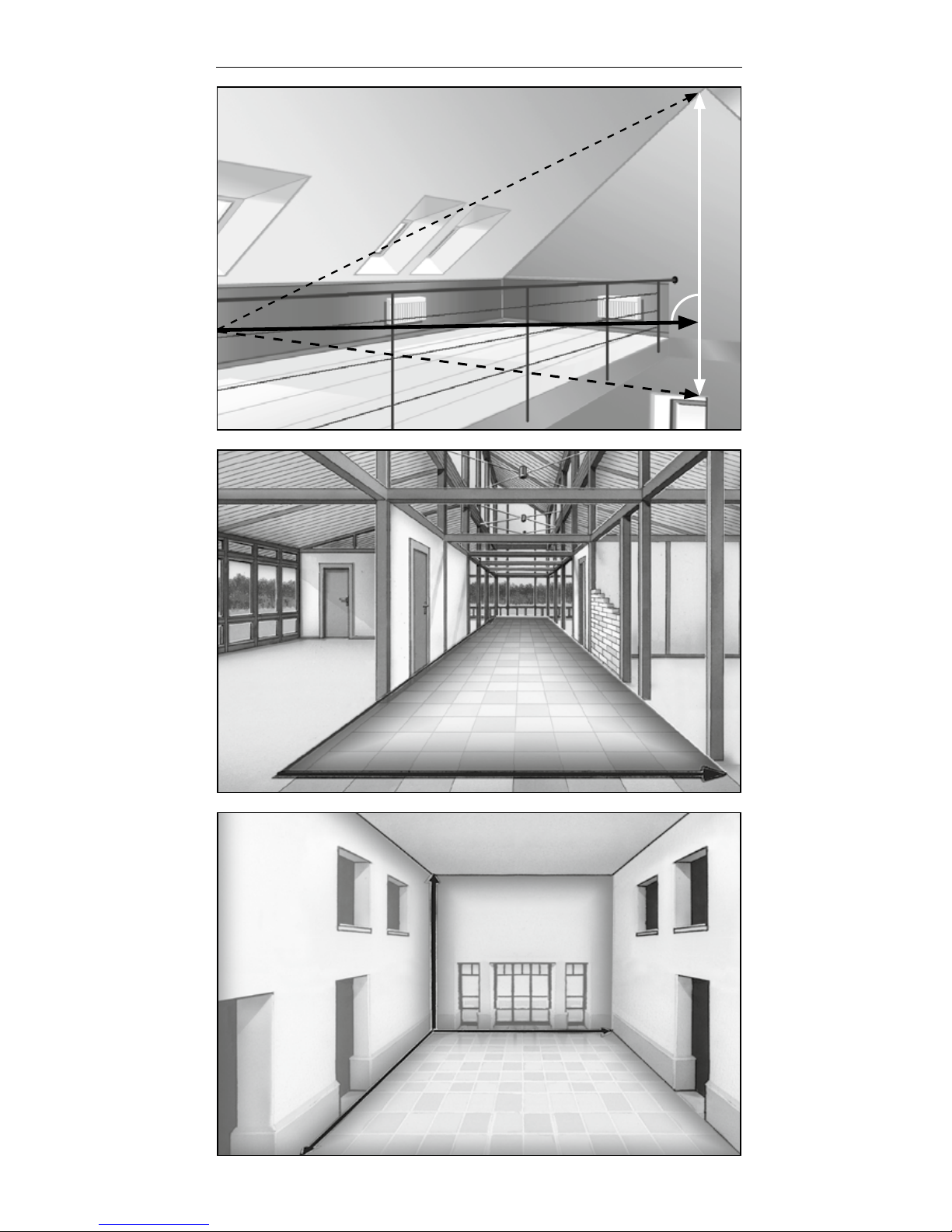

DistanceMaster Home

x·y=m2

x·y·z=m

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende

Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlage ist aufzubewahren und

bei Weitergabe der Lasereinrichtung mitzugeben.

3.2.

TASTATUR:

AN / Messen / min/max-Dauermessung

Länge, Fläche, Flächenaddition,

Volumen, Pythagoras,

Referenzmessung

Messebene (Referenz)

hinten / Pin / vorne

Addition von Längen, Flächen, Volumen

Subtraktion von Längen, Flächen,

Volumen

Displaybeleuchtung AN/AUS /

Messeinheit m / ft / inch / _‘ _“

AUS / Löschen der letzten Messwerte

DISPLAY:

Messebene (Referenz)

hinten / Pin / vorne

Anzeige Länge / Fläche /

Flächenaddition / Volumen /

Pythagoras 1 / Pythagoras 2

Messwerte / Messergebnisse

Einheit m / ft / inch / _‘ _“

Zwischenwerte / min/max-Werte

Das Balkendiagramm zeigt an, wie

gut die Reflexionsfläche zur Messung

geeignet ist. Das ist besonders

hilfreich bei Messungen auf weite

Entfernungen, dunklen Oberflächen

oder bei hellem Umgebungslicht.

Batteriesymbol

min/max-Dauermessung

Fehlfunktion / Service erforderlich

Speicher

Referenzmessung

Kompakter Laser-Entfernungsmesser zum Messen von

Längen, Flächen und Volumen im Innenbereich

DistanceMaster Home

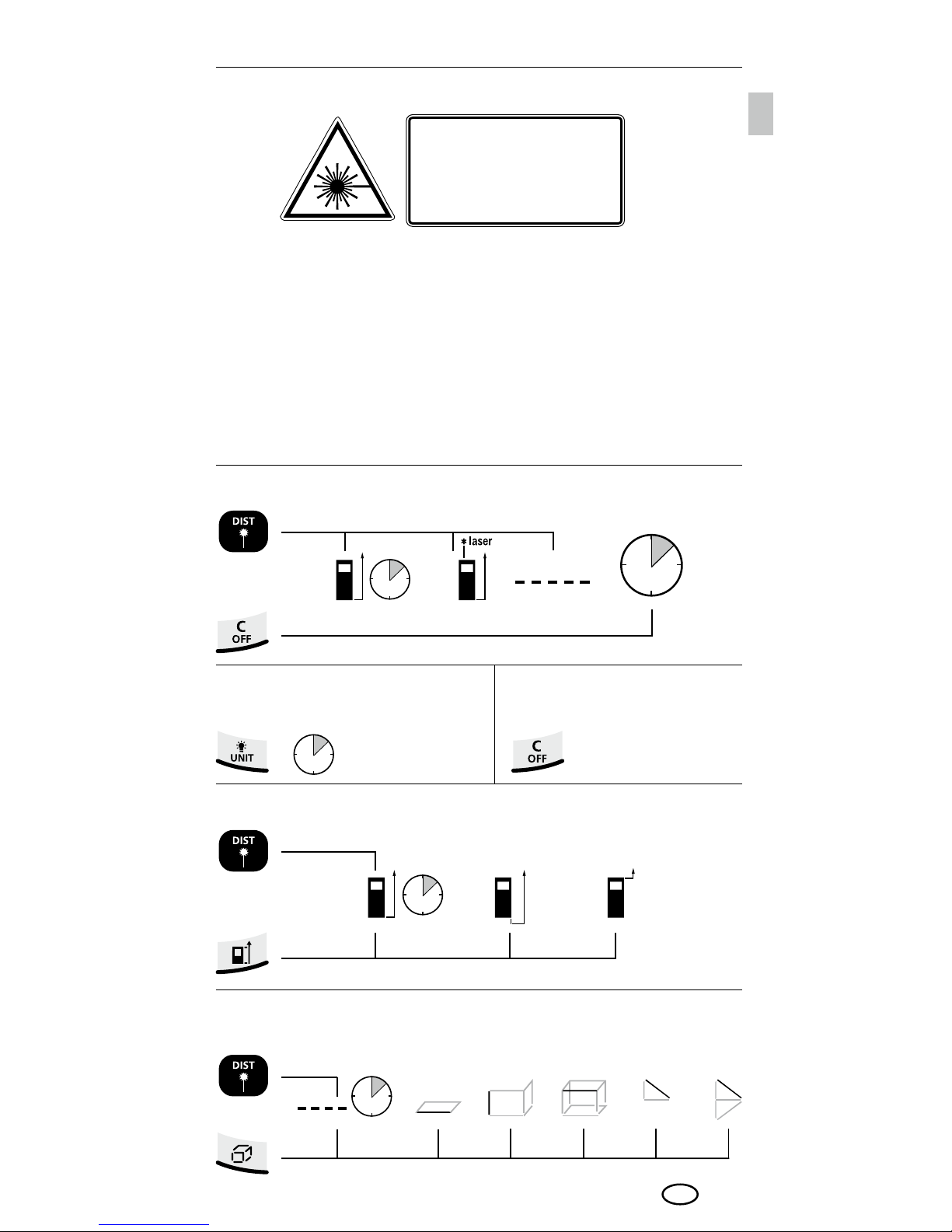

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

Allgemeine Sicherheitshinweise

3 sec

1 sec

2x 3x

3 sec

1 sec

Löschen des letzten

Messwertes:

1x 2x 3x 4x 5x

1x 1 sec

Messfunktionen umschalten:

Länge Fläche Flächen- Volumen Pythagoras

(Gerät an) addition 1+2

Messebene (Referenz) umschalten:

hinten (Gerät an) Pin vorne

Messeinheit umschalten:

m / ft / inch / _‘ _“

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2007-10

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Der Laser darf nicht in die Hände von Kindern gelangen!

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein. Umbauten oder Veränderungen am

Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicher-

heitsspezikation.

1x 2x 4x3x

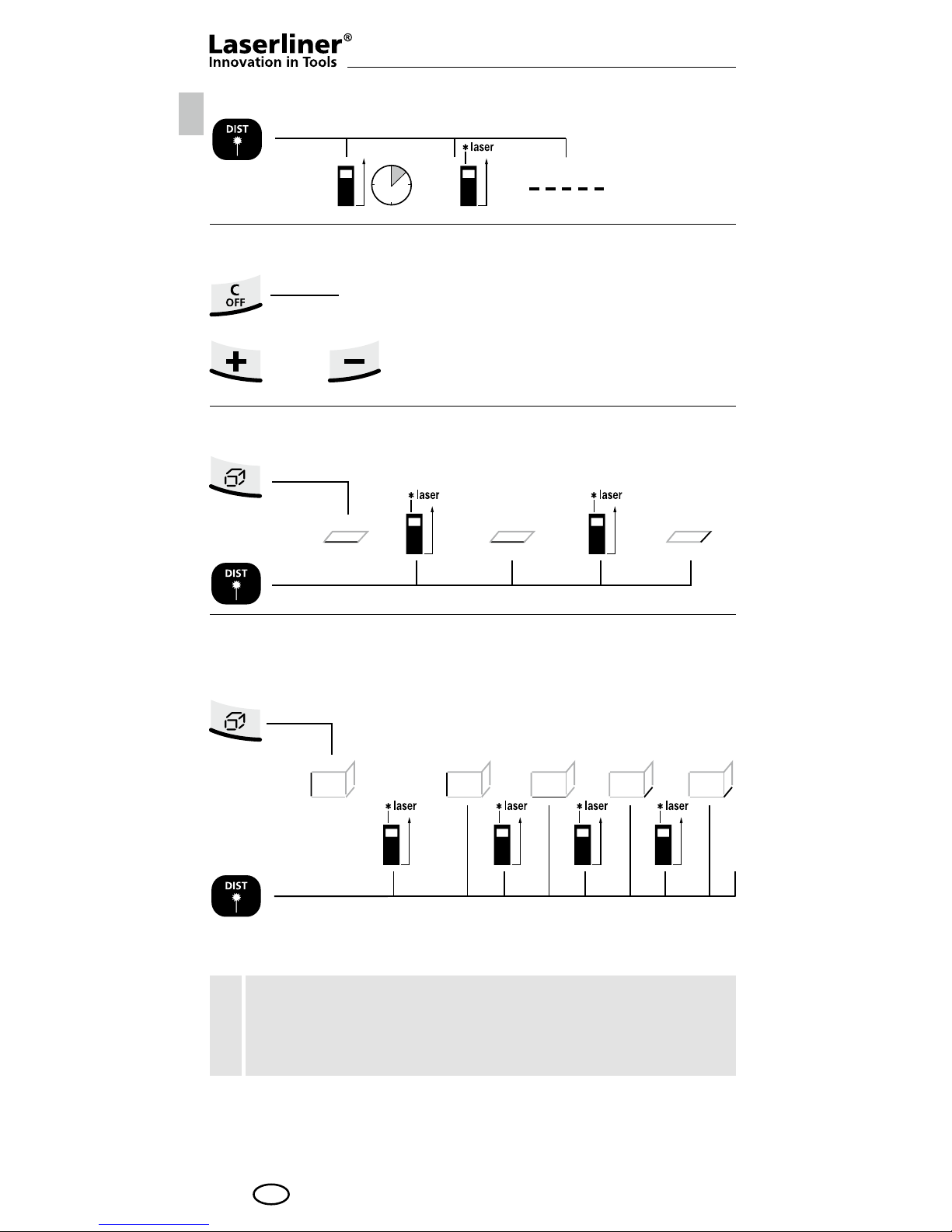

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

1 sec

2x 3x

Längenmessung:

Gerät an Laser an Messung

Speicher-Funktion:

Gerät auf Einschaltzustand zurücksetzen

Gespeicherten Werte ansehen

oder

Addition von Flächen:

Addition weiterer Flächen:

Laser an / ... Messung = Fläche 1 + Fläche 2 + Fläche 3 + ...

Hier werden zusammenhängende Wandflächen addiert. Bei

der Addition der Flächen muss ab der 3. Messung nur noch

das Längenmaß erfasst werden. Als Höhenmaß wird immer

der Wert der 1. Messung verwendet.

1. Messung

2. Messung = Fläche 1

3. Messung =

Fläche 1 + 2

Flächen-

addition Laser an

2x ...

6x 8x1x 3x 5x 7x4x

DistanceMaster Home

1x 2x 6x4x

1x 2x

1x 1x

+ –

3x 5x

oder

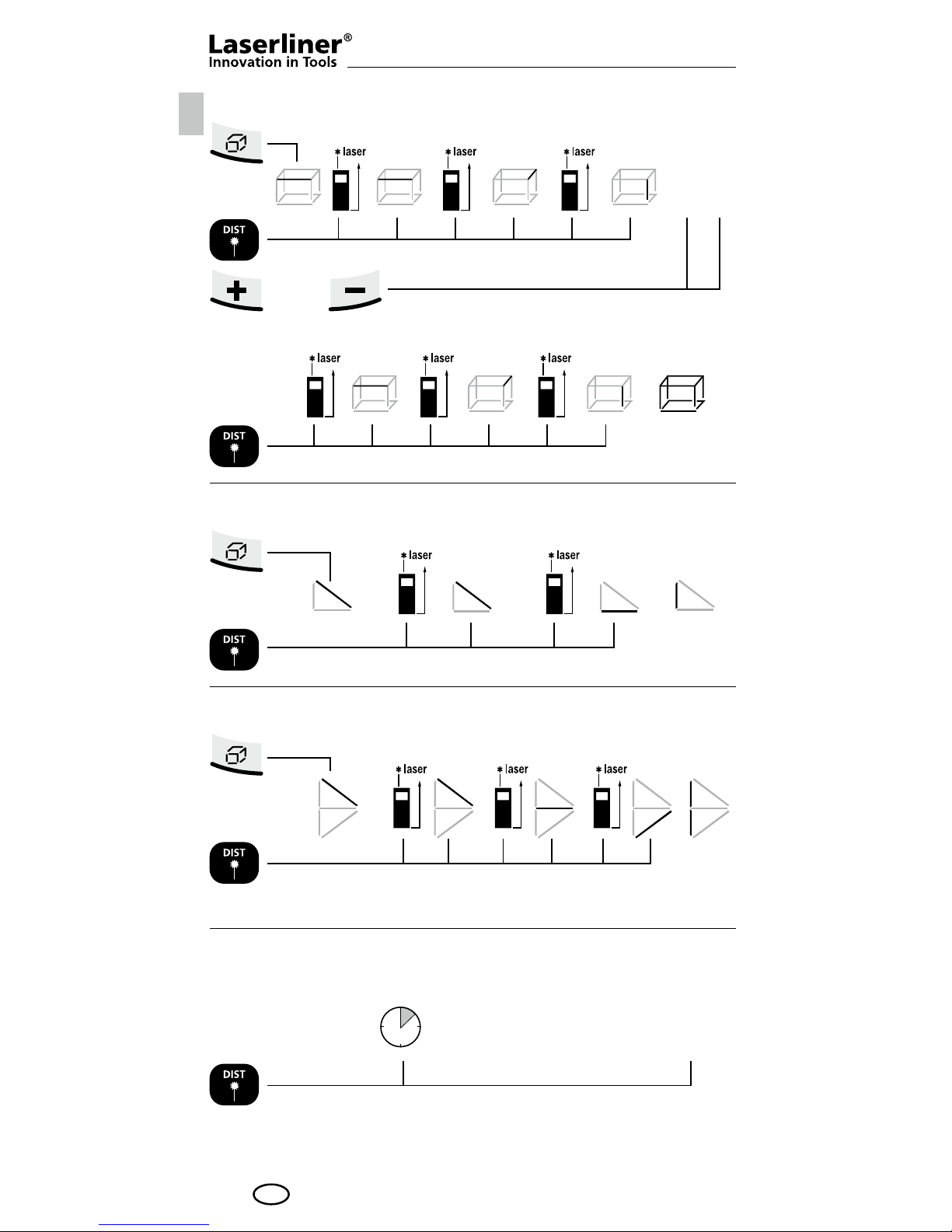

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

Addition und Subtraktion von Längen:

Länge Laser an 1. Länge +/- Ergebnis

(Gerät an) usw.

1x 2x 4x3x

1x 1x

+ –

1x 2x 4x3x

oder

Flächen Kalkulation:

Fläche 1. Fläche +/-

usw. Ergebnis

usw.

1x 2x 3x 4x

1x 2x

3 sec

5x 6x

Pythagoras-Funktion 2:

Pythagoras 2 1. Messung 2. Messung 3. Messung

min/max-Dauermessung:

3 sec. drücken, Beenden

dann Taste loslassen

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)

und den aktuellen Wert an.

Die 2. Messung erfolgt mit automatischer min/max-Funktion.

Ergebnis

Höhe

1x 2x 4x3x

1x 1x

+ –

5x 6x

1x 2x 4x3x 5x 6x

1x 2x 3x 4x

oder

Volumen Kalkulation:

Volumen 1. Volumen +/-

usw. Ergebnis

usw.

Pythagoras-Funktion 1:

Pythagoras 1 1. Messung 2. Messung

Ergebnis

Höhe

DistanceMaster Home

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

• Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

• Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen

kann die max. Abweichung größer als 3 mm betragen.

• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

• Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

• Eine Energiesparfunktion schaltet das Gerät automatisch ab.

• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

90°

3. Bewegen Sie nun den

Laser vor und zurück.

Referenz

4. Schnelles Piepen: Messwert liegt innerhalb des Referenzwertes

von ± 1 mm.

Langsames Piepen: Referenzwert noch nicht erreicht.

Beenden

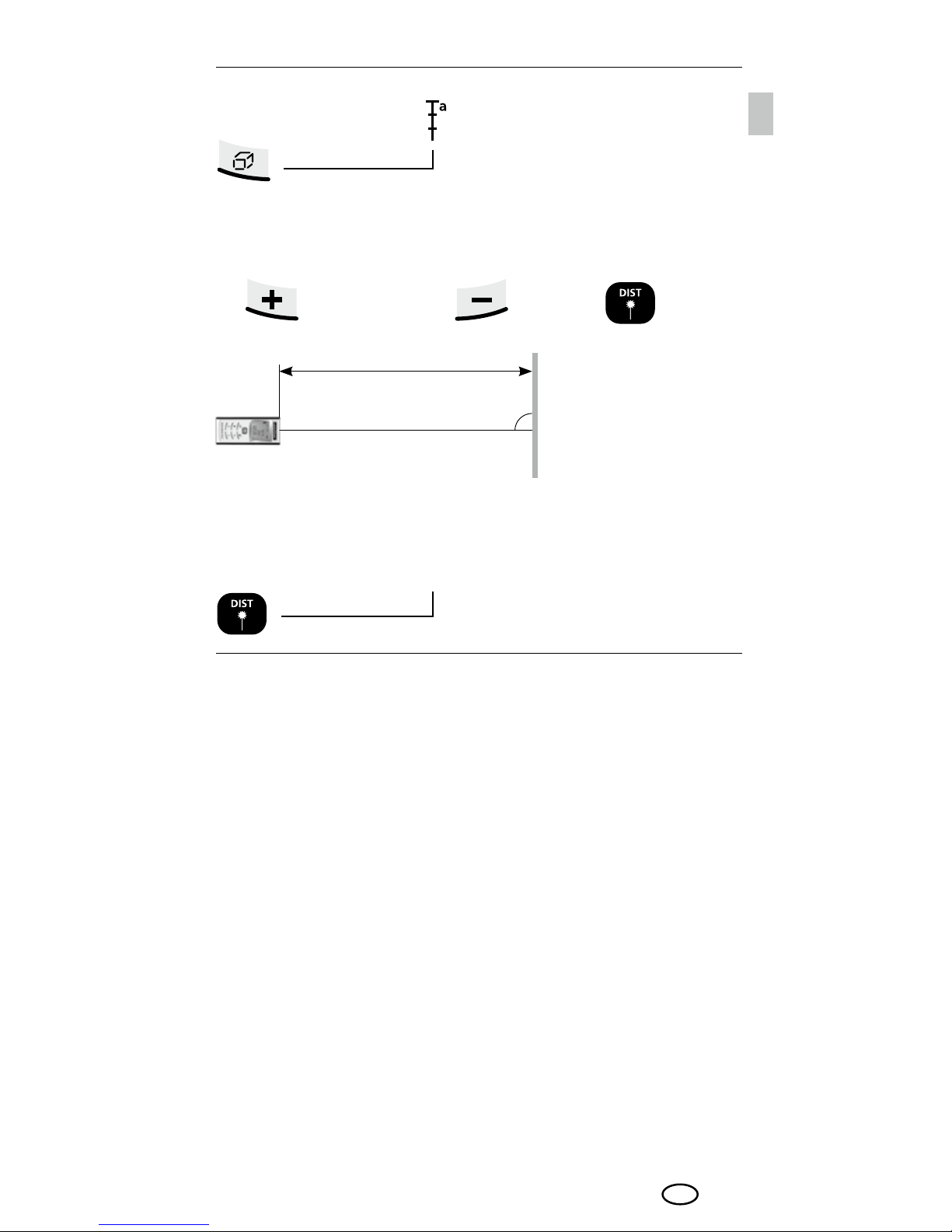

Referenzmessung:

Referenzlänge

Referenzlänge einstellen

1a. Auswahl der 1b. Einstellen 2. Referenzwert

Zehnerstelle der Zahl festlegen

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Fehlercode:

Err101:

Err104:

Err152:

Err153:

Err154:

Err155:

Err156:

Err157:

Err160:

Batterien austauschen

Berechnungsfehler

Temperatur ist zu hoch: > 40°C

Temperatur ist zu niedrig: < 0°C

Außerhalb des Messbereichs

Empfangenes Signal zu schwach

Empfangenes Signal zu stark

Falsche Messung oder der Hintergrund ist zu hell

Zu schnelle Bewegung des Messgerätes bei der Messung

Technische Daten (Technische Änderungen vorbehalten)

Messbereich innen 0,2 m - 30 m

Genauigkeit (typisch)* ±3 mm / 10 m

Laserklasse 2 < 1 mW

Laserwellenlänge 650 nm

Stromversorgung 2 x AAA 1,5 Volt Batterien

Abmessungen (B x H x T) 48 x 112 x 24 mm

Gewicht (inkl. Batterien) 106 g

Automatische Abschaltung 28 Sek. Laser / 3 Min. Gerät

Arbeitstemperatur -10°C – 40°C

Lagertemperatur -20°C – 70°C

Artikelnummer 080.949A

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und

Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann die

Messabweichung um ± 0,2 mm/m steigen.
