LaserRange-Master T2
Laser
650 nm
SPEED
SHUTTER
04
08
12
16
20
24
28
32
36
40
44
48
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
SL
HU
SK
HR
02
Laser
LaserRange-Master T2
03
1/4"
DE
04
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Das Messgerät darf nicht in die Hände von Kindern gelangen.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.
nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014/AC:2017
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter
hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit
beeinusst werden.
Lesen Sie die Bedienungsanleitung, das beiliegende Heft
„Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen
und Hinweise im Internet-Link am Ende dieser Anleitung voll-
ständig durch. Befolgen Sie die darin enthaltenen Anweisungen.
Diese Unterlage ist aufzubewahren und bei Weitergabe der
Lasereinrichtung mitzugeben.
!
Funktion / Verwendung

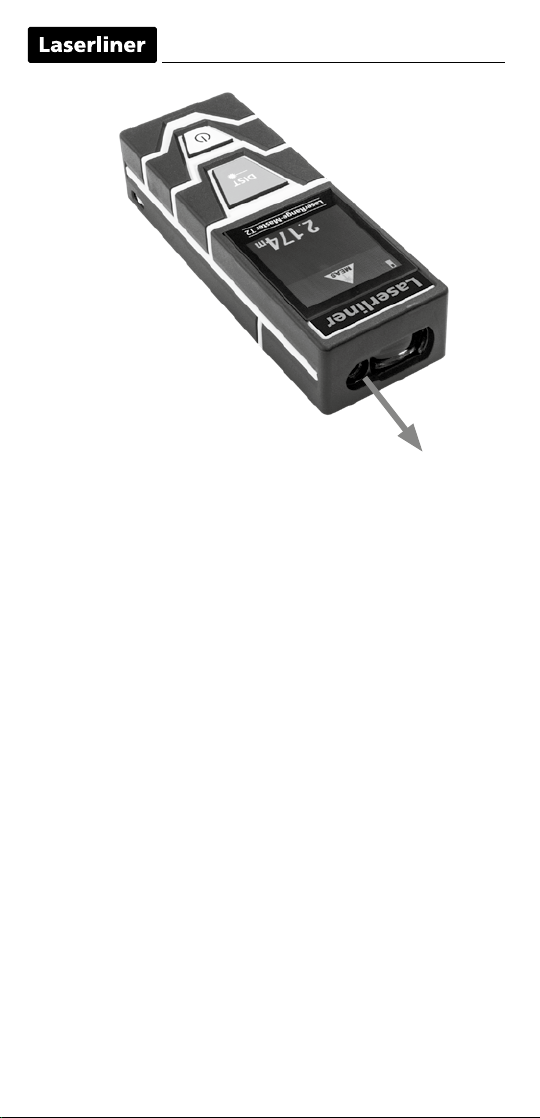

Kompakter Laser-Entfernungsmesser zum Messen von Längen
LaserRange-Master T2
DE
05
Batterien einlegen
Das Batteriefach öffnen und Batterien
(2 x Typ AAA) gemäß den Installations-
symbolen einlegen.
Dabei auf korrekte
Polarität achten.
a b
c
d
DISPLAY:
a
b
c
d
Messebene (Referenz)
hinten / vorne / Gewinde
Dauermessung /
Längenmessung
Zwischenwerte
Messwerte / Messergebnisse
Einheit m / ft / inch / _‘ _“
1.
2.
1.
2.
1. + 2.
TASTATUR:
Messen
AN / AUS
Messebene (Referenz)
hinten / vorne / Gewinde
Einheit m / ft / inch / _‘ _“
2 sec
1x
1x
1x
2 sec
Einschalten, Messen und Ausschalten:
Gerät an Messen Gerät aus
Das Gerät startet nach dem Einschalten mit der Dauermessung.
!
1x 2x 3x
2 sec 1 sec 1 sec
Messebene (Referenz) umschalten:
hinten (Gerät an) vorne Gewinde
DE
06
3x2x1x
1x
2 sec
Messeinheit umschalten:
Gerät an (m)
_‘ _“inchft
+
1x
1x
2 sec
Längenmessung:
Gerät an Messen / Hold
Das Gerät startet nach dem Einschalten mit der Dauermessung.
!
Wichtige Hinweise
– Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.
In den Laserstrahl dürfen keine Gegenstände hineinragen.
– Das Gerät kompensiert bei der Messung unterschiedliche Raum-
temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit
bei Ortswechseln mit großen Temperaturunterschieden.
– Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und
kann bei starker Sonneneinstrahlung nicht verwendet werden.
– Bei Messungen im Freien können Regen, Nebel und Schnee die
Messergebnisse beeinflussen bzw. verfälschen.
– Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen
kann die max. Abweichung größer als 3 mm betragen.
– Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.
Benutzen Sie glatte Oberflächen.
– Bei Messungen durch Glas (Fensterscheiben) können die Mess-
ergebnisse verfälscht werden.
– Eine Energiesparfunktion schaltet das Gerät automatisch ab.
– Reinigung mit einem weichen Tuch. Es darf kein Wasser in
das Gehäuse eindringen.
Err204:
Err208:
Err220:
Err252:
Err253:
Fehlercode:
Berechnungsfehler
Interner Fehler
Batterien austauschen
Temperatur ist zu hoch: > 40°C
Temperatur ist zu niedrig: < 0°C
LaserRange-Master T2
DE
07
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=ACX
Technische Daten (Technische Änderungen vorbehalten. 19W47)
Genauigkeit (typisch)* ± 2 mm
Messbereich (innen)** 0,2 m - 20 m
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Laserwellenlänge 650 nm
Strahldivergenz < 1,5 mrad
Arbeitsbedingungen
0°C … 40°C, Luftfeuchtigkeit max. 20 …
85% rH, nicht kondensierend, Arbeitshöhe
max. 2000 m über NN (Normalnull)
Lagerbedingungen -20°C … 70°C,
Luftfeuchtigkeit max. 80% rH
Automatische
Abschaltung
dynamisch je nach Messmodus:
Laser: 30 Sek. … 5 Min.
Gerät: 3 Min. … 8 Min.
Stromversorgung 2 x 1,5V LR03 (AAA)
Abmessungen (B x H x T) 35 x 100 x 23 mm
Gewicht 82 g (inkl. Batterien)
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raum-
temperatur. Bei größeren Distanzen und ungünstigen Messbedingungen,
wie z.B. starke Sonneneinstrahlung oder schwach reflektierende
Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
Err255:
Err256:
Err261:
Err500:
Empfangenes Signal zu schwach oder Messzeit ist zu lang
Empfangenes Signal zu stark
Außerhalb des Messbereichs
Hardware-Fehler
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das
Gerät an einem sauberen, trockenen Ort.
Kalibrierung
Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die
Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrie-
rungsintervalle von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit Ihrem
Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
** bei max. 5000 Lux
08
Completely read through the operating instructions, the
"Warranty and Additional Information" booklet as well as the
latest information under the internet link at the end of these
instructions. Follow the instructions they contain. This document
must be kept in a safe place and if the laser device is passed on,
this document must be passed on with it.
!
EN
General safety instructions
– The device must only be used in accordance with its intendedpurpose
and within the scope of the specications.
– Keep the measuring device away from children.
– Modications or changes to the device are not permitted, this will
otherwise invalidate the approval and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail
or the battery charge is weak.
– Please ensure compliance with the safety regulations set out by local
and national authorities with regard to the correct and proper use of
the device.
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Tampering with (making changes to) the laser device is not permitted.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars)
Safety instructions
Using class 2 lasers
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014/AC:2017
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limit values in accordance with EMC-Directive
2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol
stations or in the vicinity of people with pacemakers – may apply.
Electronic devices can potentially cause hazards or interference or
be subject to hazards or interference.
– The measuring accuracy may be affected when working close to high
voltages or high electromagnetic alternating elds.
Function / Application
Compact laser distance meter for measuring length
LaserRange-Master T2
09
EN
2 sec
1x
1x
1x
2 sec
Switch on, measure and switch off:
device on measure device off
After switching on, the device starts with continuous
measurement.
!
a b
c
d
DISPLAY:
a
b
c
d
Measurement point (reference)
rear / front / thread
Continuous measurement /
Length measurement
Intermediate values
Measurement values /
Measurement results
Unit m / ft / inch / _‘ _“
1.
2.
1.
2.
1. + 2.
KEYPAD:
Measure
ON / OFF
Measurement point (reference)
rear / front / thread
Unit m / ft / inch / _‘ _“
Inserting batteries
Open the battery compartment and
insert batteries (2 x typ AAA)
according to the symbols.
Be sure to pay attention
to polarity.
1x 2x 3x
2 sec 1 sec 1 sec
Change measurement point (reference):
rear (device on) front thread
10
EN
Err204:
Err208:
Err220:
Err252:
Err253:
Important notices
– The laser points to the location that will be measured.
No objects may get into the laser‘s line of measurement.
– The device compensates the measurement for different room
temperatures. Therefore allow the device a brief adaptation period
when changing locations with large temperature differences.
– The device is only conditionally useable in outdoor areas and cannot
be used in strong sunlight.
– The measurement results of outdoor measurements may be influenced
or falsified by rain, fog and snow.
– In unfavourable conditions, e.g. with poorly reflecting surfaces,
the maximum deviation may be greater than 3mm.
– Carpeting, upholstery or curtains will not reflect the laser optimally.
Measure to flat surfaces.
– Measurements made through glass (window panes) can falsify
measurement results.
– An energy-saving function switches the device off automatically.
– Clean with a soft cloth. Water may not be allowed to penetrate
the housing.
Error codes:
Calculation error
Internal fault
Replace the battery
Temperature is too high: > 40°C
Temperature is too low: < 0°C
1x
1x
2 sec
Length measurement:
device on measure / hold
After switching on, the device starts with continuous
measurement.
!
3x2x1x
1x
2 sec
Change unit of measure:
device on (m)
_‘ _“inchft
+
Autres manuels pour LaserRange-Master T2
2
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels LaserLiner Instrument de mesure
LaserLiner
LaserLiner LaserRange-Master Gi7 Pro Manuel utilisateur
LaserLiner
LaserLiner RollPilot S6 Manuel utilisateur
LaserLiner
LaserLiner ClimaHome-Check Plus Manuel utilisateur
LaserLiner
LaserLiner PocketCross-Laser 2G Manuel utilisateur
LaserLiner
LaserLiner ArcoMaster 40 Manuel utilisateur
LaserLiner
LaserLiner MultiMeter-Pocket Manuel utilisateur
LaserLiner
LaserLiner AirCheck Clima Manuel utilisateur
LaserLiner
LaserLiner RangeXtender RX 30 Manuel utilisateur
LaserLiner
LaserLiner ClimaHome-Check Manuel utilisateur
LaserLiner
LaserLiner RangeXtender M 50 Manuel utilisateur
LaserLiner
LaserLiner LiveCheck Manuel utilisateur
LaserLiner
LaserLiner CondenseSpot XP Manuel utilisateur
LaserLiner
LaserLiner ThermoSpot XP Manuel utilisateur
LaserLiner
LaserLiner PowerCross-Laser 8 S Manuel utilisateur
LaserLiner
LaserLiner LaserRangeMaster Pocket Pro Manuel utilisateur
LaserLiner
LaserLiner PowerCross-Laser 5 Combi Manuel utilisateur
LaserLiner
LaserLiner LaserRange-Master i3 Manuel utilisateur
LaserLiner
LaserLiner TelePod Plus 330 cm Manuel utilisateur
LaserLiner
LaserLiner RollPilot D12 Manuel utilisateur
LaserLiner
LaserLiner AutoCross-Laser ACL 3 P Manuel utilisateur
Manuels Instrument de mesure populaires d'autres marques
Endress+Hauser
Endress+Hauser Proline Promag 50 Caractéristiques techniques
Siemens
Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces
KLINGER
KLINGER CMF V Series Manuel utilisateur
EXFO
EXFO FTB-2 Manuel d'exploitation et d'entretien
Keysight
Keysight M8290A Manuel utilisateur
ADTEK
ADTEK MW-5 Manuel utilisateur
