LaserLiner LaserRange-Master Gi7 Pro Manuel utilisateur
LaserRange-Master Gi7 Pro
Laser
515 nm
360°
ANGLE
FUNCTION
04
14
24
34
44
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
02
Laser
LaserRange-Master Gi7 Pro
03
x· y =m2
x
y
xy
z
x· y· z= m3
04
DE
Funktion / Verwendung
Lesen Sie die Bedienungsanleitung, das beiliegende Heft
„Garantie- und Zusatzhinweise“ sowie die aktuellen Infor-
mationen und Hinweise im Internet-Link am Ende dieser
Anleitung vollständig durch. Befolgen Sie die darin enthaltenen
Anweisungen. Diese Unterlage ist aufzubewahren und bei
Weitergabe der Lasereinrichtung mitzugeben.
!
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 515 nm
EN 60825-1:2014
Laser-Entfernungsmesser mit grüner Lasertechnologie
– Funktionen: Distanzen, Flächen, Volumen, Dauermessung, Winkel-
funktion 1 + 2 + 3, digitale Libelle und Kalibrierung des Tilt-Sensors,
Addition / Subtraktion von Längen, Flächen, Volumen
– 360° Neigungssensor zur Bestimmung der horizontalen
und vertikalen Distanz
– Bluetooth®*-Schnittstelle zur Übertragung der Messdaten
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Folgende Personen dürfen das Gerät nur verwenden, wenn sie ent-
weder durch eine Person beaufsichtigt werden, die für ihre Sicherheit
zuständig ist oder von dieser Person Anweisungen erhalten haben,
wie man das Gerät benutzt:
– Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten
– Personen, denen Wissen und/oder Erfahrung zur Benutzung
des Gerätes fehlt
– Kinder (unter 14 Jahren).
– Das Gerät und sein Zubehör sind kein Kinderspielzeug.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.
nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
LaserRange-Master Gi7 Pro
05
DE
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
Sicherheitshinweise
Umgang mit RF-Funkstrahlung
– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie
2014/53/EU ein.
– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp
LaserRange-Master Gi7 Pro den wesentlichen Anforderungen und
sonstigen Bestimmungen der europäischen Richtlinie für Funkanla-
gen
(Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der
vollständige
Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: http://laserliner.com/info?an=AHE
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein,
welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen
elektromagnetischen Wechselfeldern kann die Messgenauigkeit beein-
usst werden.
Grüne Lasertechnologie
Lasermodule in der DLD-Ausführung stehen für eine hohe
Qualität der Linie, ein sauberes, klares und dadurch gut
sichtbares Linienbild. Im Gegensatz zu früheren Genera-
tionen sind sie temperaturstabiler und energieefzienter.
Das menschliche Auge hat zudem eine höhere Empnd-
lichkeit im Wellenbereich des grünen Lasers als zum
Beispiel beim roten Laser. Dadurch erscheint die grüne
Laserdiode im Vergleich zur roten sehr viel heller.
Grüne Laser – speziell in der DLD-Ausführung –
bieten also Vorteile in Bezug auf die Sichbarkeit
der Laserlinie unter ungünstigen Bedingungen.
Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm
06
DE
g
b
f
a
k
j
e
di
h
c
l
o
r
m
p
s
n
q
t
u v
1.
2.
3.
4.
5.
6.
TASTATUR:
1. AN / Messen
2. Löschen der letzten
Messwerte / AUS
3. Addition von Längen, Flächen,
Volumen / gespeicherte
Messwerte ansehen
4. Messebene (Referenz) hinten /
vorne; Messeinheit m / inch / ft
5. Länge / min/max-Dauermessung /
Fläche / Volumen / Winkelfunk-
tion 1 + 2 + 3 / digitale Libelle /
Kalibrierung des Tilt-Sensors /
Speicher / Bluetooth®*-Funktion
6. Subtraktion von Längen,
Flächen, Volumen / gespeicherte
Messwerte ansehen
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
DISPLAY:
aAnzeige Funktionsauswahl
bMessebene (Referenz)
hinten / vorne
cAnzeige min/max-Dauermessung /
Fläche / Volumen / Winkelfunktion
1 + 2 + 3
dmin/max-Dauermessung
eMesswerte / Messergebnisse /
Fehlfunktion / Service erforderlich
fNeigungswinkel Gerät
gBatteriesymbol
hBluetooth®*-Funktion aktiviert
iZwischenwerte / min/max-Werte
jAddition / Subtraktion von
Längen, Flächen, Volumen
kEinheit m / inch / ft
lLängenmessung
mmin/max-Dauermessung
nFlächenmessung
oVolumenmessung
pWinkelfunktion 1
qWinkelfunktion 2
rWinkelfunktion 3
sdigitale Libelle
tKalibrierung des Tilt-Sensors
uSpeicher
vBluetooth®*-Funktion
LaserRange-Master Gi7 Pro
07
DE
3 sec
1x
1x
1 sec
2x 3x
Einschalten, Messen und Ausschalten:
Gerät an Laser an Messen Gerät aus
3 sec
Löschen
des letzten
Messwertes:
Messeinheit
umschalten:
m / inch / ft
1x
1x 1 sec
Messebene (Referenz) umschalten:
hinten (Gerät an) vorne
Funktionen umschalten:
Länge / min/max-Dauermessung / Fläche / Volumen / Winkelfunktion
1 + 2 + 3 / digitale Libelle / Kalibrierung des Tilt-Sensors / Speicher /
Bluetooth®*-Funktion
1x
1x 1 sec
Länge
(Gerät an)
1x
1 sec
2x 3x
Längenmessung:
Gerät an Laser an Messung
Batterien einlegen
Das Batteriefach öffnen und
Batterien (2 x Typ AA) gemäß
den Installationssymbolen
einlegen. Dabei auf korrekte
Polarität achten.
–
+
–
+
08
DE
Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)
und den aktuellen Wert an.
min/max-Dauermessung:
min/max
Messung startet
automatisch
1x
Beenden
1x 1x
+ –
oder
1x 1x
+ –
oder
2x1x
2x1x
Flächen Kalkulation:
Fläche Laser an 1. Laser an 2. +/-
Messung Messung
1x 2x 4x3x
Flächenmessung:
Fläche Laser an 1. Messung Laser an 2. Messung
Ergebnis
usw.
1x 2x 4x3x
1x 2x 4x3x
Laser an Laser anusw.
Addition und Subtraktion von Längen:
Länge Laser an 1. Länge +/- Laser an Ergebnis
(Gerät an) usw.
LaserRange-Master Gi7 Pro
09
DE
1x 2x 6x4x3x 5x

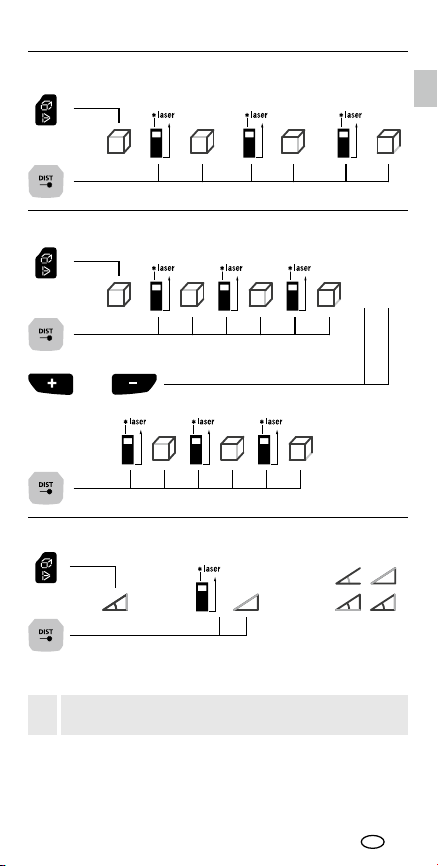

Volumenmessung:
Volumen 1. Messung 2. Messung 3. Messung
Volumen Kalkulation:
Volumen 1. Volumen +/-
1x 2x 6x4x3x 5x
1x 2x 6x4x3x 5x
Ergebnisse
Die Messergebnisse werden durch den 360° Neigungssensor automatisch
ermittelt.
Die Rückseite des Gerätes dient als Bezugsfläche für die Messung
von Winkeln.
!
Winkelfunktion 1:
Winkelfunktion 1 Messung
1x 1x
+ –
oder
usw.
Ergebnis
usw.
10
DE
Winkelfunktion 2:
Winkel- 1. Messung 2. Messung
funktion 2
Ergebnisse
Die Messergebnisse werden durch den 360° Neigungssensor automatisch
ermittelt.
Die Rückseite des Gerätes dient als Bezugsfläche für die Messung
von Winkeln.
!
1x 2x 3x 4x
Winkelfunktion 3:
Winkel- 1. Messung 2. Messung
funktion 3
Ergebnisse
Die Messergebnisse werden durch den 360° Neigungssensor automatisch
ermittelt.
Die Rückseite des Gerätes dient als Bezugsfläche für die Messung
von Winkeln.
!
1x 2x 3x 4x
Digitale Libelle:
Speicher-Funktion:
Die digitale Libelle dient zur horizontalen Ausrichtung des Messgerätes.
Kalibrierung des Tilt-Sensors:
Zur Kalibrierung des Neigungssensors (Tilt) folgen Sie den Anweisungen
auf dem Display.
Das Gerät verfügt über 50 Speicherplätze.
01 … 50
