LaserLiner RollPilot S12 Manuel utilisateur

RollPilot S12

0 m ..... 9.999,9 m

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie

die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig

durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und

bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Der mechanische Roll-Entfernungsmesser ist für den Einsatz auf Geraden und in Kurven bestimmt.

Das mechanische Messrad liefert genaue Messwerte bei Entfernungsmessungen bis 9.999,9 m.

Der bewegliche Zeiger gibt dabei die genaue Start- und Endposition an. Durch die einklappbare

Ausführung und Transporttasche ist der Entfernungsmesser einfach zu transportieren.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.

– Das Messgerät darf nicht in die Hände von Kindern gelangen.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit

oder starken Vibrationen aus.

– Feuchtigkeit und Sand möglichst vermeiden, nach Gebrauch gut reinigen.

– Bei Zusammenbau aus der Transportlage Quetschgefahr beachten.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen

Benutzung des Gerätes.

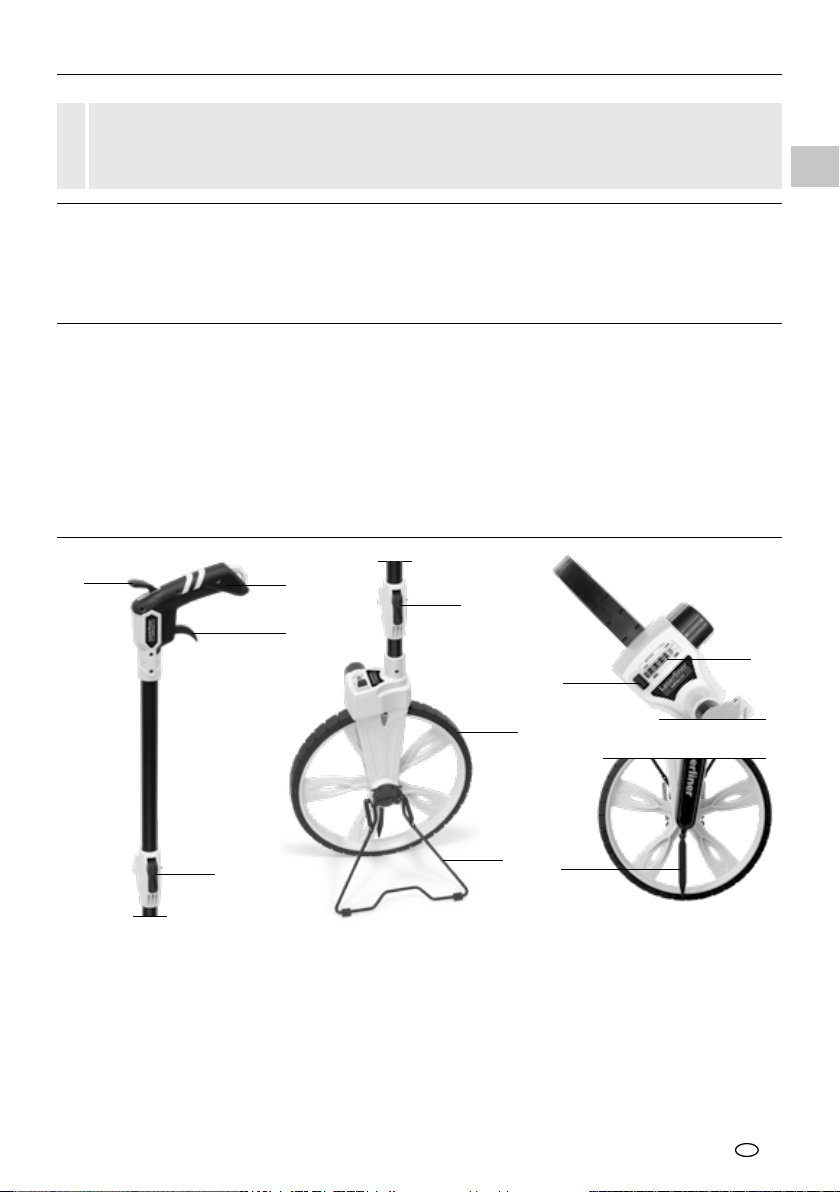

rutschfester Griff

Messrad feststellen

Arretierhebel

Messrad mit 1m

Umfang

Ständer (ausklappbar)

Messwert löschen

beweglicher Zeiger

zur Angabe der Start-

und Endposition

mechanisches

Zählwerk

Messwert löschen

RollPilot S12

Messwert löschen

Das mechanische Zählwerk kann durch Drücken der Taste 7 oder

des Hebels 8 auf Null gesetzt werden.

Um ein genaues Messergebnis zu erzielen, muss die Führungsstange während der gesamten

Messung im gleichen Winkel geführt werden. Eine senkrechte Ausrichtung wird empfohlen.

Messung von Wand zu Wand

1. Messrad mit der Rückseite des Rades an

die Wand stellen.

2. Das Messrad geradeaus bis zur zweiten

Wand bewegen.

3. Messwert ablesen und den Durchmesser

des Rades addieren.

Messwert

Einklappen für Transport

Ständer ausklappen

Technische Daten Technische Änderungen vorbehalten. 20W03

Genauigkeit ± 0,1%

Reichweite 0 – 9.999,9 m

Radius Messrad 159 mm

Umfang Messrad 1000 mm

Funktionen Längenmessung, Addition und Subtraktion von Längen

Einheiten m

Arbeitsbedingungen -20°C … 80°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend,

Arbeitshöhe max. 4000 m über NN (Normalnull)

Lagerbedingungen -30°C … 80°C, Luftfeuchtigkeit max. 80% rH

Abmessungen (B x H x T) 318 x 1000 x 140 mm

Gewicht 1800 g (ohne Zubehör)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr

innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie

für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AET

Messung von Wand zu Punkt

1. Messrad mit der Rückseite des Rades

an die Wand stellen.

2. Das Messrad geradeaus bis zum

markierten Punkt bewegen.

3. Messwert ablesen und den

Radius des Rades addieren.

Messwert

Messung von Punkt zu Punkt

1. Den Zeiger (9) an den ersten

markierten Punkt stellen.

2. Das Messrad geradeaus bis zum

zweiten markierten Punkt bewegen.

3. Messwert ablesen.

Messwert

Hinweise zur Pege und Wartung

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von

Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse

zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

RollPilot S12

Completely read through the operating instructions, the „Warranty and Additional Information“

booklet as well as the latest information under the internet link at the end of these instructions.

Follow the instructions they contain. This document must be kept in a safe place and passed on

together with the device.

Function / application

The mechanical distance measuring wheel is designed for use on straight lines and curves. The mechanical

measuring wheel delivers accurate measured values when measuring distances of up to 9.999,9 m.

The moving pointer shows the exact start and end positions. The folding design and transport case make

the measuring wheel easy to carry.

General safety instructions

– The device must only be used in accordance with its intended purpose and within the scope

of the specications.

– Keep the measuring device away from children.

– The structure of the device must not be modied in any way.

– Do not expose the device to mechanical stress, extreme temperatures or signicant vibration.

– Avoid moisture and sand; clean thoroughly after use

– Note risk of crushing when assembling from the transport position

– Please ensure compliance with the safety regulations set out by local and national authorities

with regard to the correct and proper use of the device.

Non-slip handle

Lock measuring wheel

Locking lever

Measuring wheel

with 1 m

circumference

Stand (fold-out)

Delete measured

value

Moving pointer

for start and end

position

Mechanical counter

Delete measured

value

Delete measured value

The mechanical counter is set to zero by pressing button 7 or lever 8.

To achieve accurate measurement results, the guide bar must be held at the same angle during

the entire measurement. A vertical position is recommended.

To measure from wall to wall

1. Position the device with the rear of

the measuring wheel against the wall.

2. Move the measuring wheel straight

to the other wall.

3. Read off the measured value and

add the diameter of the wheel.

Measurement

Fold for carrying

Fold out the stand

RollPilot S12

Technical data Subject to technical alterations. 20W03

Precision ± 0.1%

Measurement range 0 – 9,999.9 m

Measuring wheel radius 159 mm

Measuring wheel circumference 1000 mm

Functions Length measurement, Addition and subtraction of lengths

Units m

Operating conditions -20°C … 80°C, max. humidity. 80% rH, no condensation,

max. working altitude 4000 m above sea level

Storage conditions

-30°C … 80°C, max. humidity 80% rH

Dimensions (W x H x D) 318 x 1000 x 140 mm

Weight 1800 g (without accessories)

EU directives and disposal

This device complies with all necessary standards for the free movement

of goods within the EU.

This product is an electric device and must be collected separately

for disposal according to the European Directive on waste electrical

and electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info?an=AET

To measure from wall to spot

1. Position the device with the rear of

the measuring wheel against the wall.

2. Move the measuring wheel straight

to the marked spot.

3. Read off the measured value and

add the radius of the wheel.

Measurement

To measure from spot

to spot

1. Position the pointer (9) on the rst

marked spot.

2. Move the measuring wheel straight

to the other marked spot.

3. Read off measured value. Measurement

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents.

Store the device in a clean and dry place.

Calibration

The meter needs to be calibrated and tested on a regular basis to ensure it produces accurate

measurement results. We recommend carrying out calibration once a year.

Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de

actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig

door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als

u het apparaat doorgeeft.

Functie / toepassing

De mechanische rol-afstandsmeter is bedoeld voor de toepassing op rechte stukken en in bochten.

Het mechanische meetwiel levert exacte meetwaarden bij afstandsmetingen tot 9.999,9 m. De beweeglijke

wijzer geeft daarbij de exacte start- en eindpositie aan. Dankzij de inklapbare uitvoering en de transporttas

kan de afstandsmeter eenvoudig worden getransporteerd.

Algemene veiligheidsaanwijzingen

– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties.

– Het meettoestel hoort niet thuis in kinderhanden.

– De bouwwijze van het apparaat mag niet worden veranderd!

– Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.

– Vocht en zand zo veel mogelijk vermijden en na gebruik goed reinigen

– Let bij de ombouw naar de transportstand op voor bekneldraken

– Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige

gebruik van het apparaat in acht.

Slipvaste handgreep

Meetwiel vastzetten

Vastzethendel

Meetwiel met 1 m

omtrek

Standaard

(uitklapbaar)

Beweeglijke wijzer

voor de indicatie

van de starten

de eindpositie

Mechanische teller

Meetwaarde wissen

RollPilot S12

Meetwaarde wissen

De mechanische teller kan door indrukken van toets 7 of door

de bediening van hendel 8 op nul worden gezet.

Voor een exact meetresultaat moet de geleidestang tijdens de complete meting in dezelfde hoek

worden geleid. Een verticale uitlijning is hier zinvol.

Meting van wand tot wand

1. Stel het meetwiel met de achterzijde

van het wiel tegen de wand.

2. Beweeg het meetwiel rechtuit naar

de tweede wand.

3. Lees de meetwaarde af en tel

de diameter van het wiel bij het

resultaat op. Meetwaarde

Inklappen voor het transport

Standaard uitklappen

Technische gegevens Technische wijzigingen voorbehouden. 20W03

Nauwkeurigheid

± 0,1%

Reikwijdte 0 – 9.999,9 m

Radius meetwiel 159 mm

Omtrek meetwiel

1000 mm

Functies Lengtemeting, Optellen en aftrekken van lengten

Eenheden m

Werkomstandigheden -20°C … 80°C, luchtvochtigheid max. 80% rH, niet-condenserend,

werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)

Opslagvoorwaarden -30°C … 80°C, luchtvochtigheid max. 80% rH

Afmetingen (B x H x D)

318 x 1000 x 140 mm

Gewicht 1800 g (zonder toebehoren)

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor

het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese

richtlijn voor oude elektrische en elektronische apparatuur gescheiden

verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AET

Meting van wand tot punt

1. Stel het meetwiel met de achterzijde

van het wiel tegen de wand.

2. Beweeg het meetwiel rechtuit naar

het gekenmerkte punt.

3. Lees de meetwaarde af en tel

de radius van het wiel bij het

resultaat op. Meetwaarde

Meting van punt tot punt

1. Plaats de wijzer (9) op het eerste

gekenmerkte punt.

2. Beweeg het meetwiel rechtuit naar

het tweede gekenmerkte punt.

3. Lees de meetwaarde af.

Meetwaarde

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en

oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van

de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

Table des matières

Langues :

Autres manuels LaserLiner Instrument de mesure

LaserLiner

LaserLiner RollPilot Mini Manuel utilisateur

LaserLiner

LaserLiner ActiveFinder Pro Manuel utilisateur

LaserLiner

LaserLiner RollPilot S6 Manuel utilisateur

LaserLiner

LaserLiner LAN-Check Manuel utilisateur

LaserLiner

LaserLiner NovaMaster 800 Manuel utilisateur

LaserLiner

LaserLiner PocketCross-Laser 2G Manuel utilisateur

LaserLiner

LaserLiner TelePod Plus 330 cm Manuel utilisateur

LaserLiner

LaserLiner AutoControl-Master ACM Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 360 PowerBright Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master i2 Manuel utilisateur

LaserLiner

LaserLiner PocketPlane-Laser 3G Manuel utilisateur

LaserLiner

LaserLiner DampMaster Plus Manuel utilisateur

LaserLiner

LaserLiner PowerCross-Laser 8 S Manuel utilisateur

LaserLiner

LaserLiner ClimaHome-Check Manuel utilisateur

LaserLiner

LaserLiner ArcoMaster 40 Manuel utilisateur

LaserLiner

LaserLiner ClimaPilot Manuel utilisateur

LaserLiner

LaserLiner ThermoMaster Manuel utilisateur

LaserLiner

LaserLiner MultiFinder Plus Manuel utilisateur

LaserLiner

LaserLiner GreenLine-Laser 2 P Manuel utilisateur

LaserLiner

LaserLiner CompactLine-Laser G360 Manuel utilisateur

LaserLiner

LaserLiner ACL 4C Manuel utilisateur

LaserLiner

LaserLiner EvolutionCross-Laser 8P PowerBright Manuel utilisateur

LaserLiner

LaserLiner MoistureMaster Compact Manuel utilisateur

LaserLiner

LaserLiner PowerCheck Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
