LaserLiner ClimaHome-Check Plus Manuel utilisateur
ClimaHome-Check Plus
02
06
10
14
18
22
26
30
34
38
42
46
50
54
58
62
66
70
74
78
82
86
90
94
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
SL
HU
SK
HR
-9,9°C...
50°C
1%...
99% rH
magnetic
DE
02
Funktion / Verwendung
Dieses digitale Hygrometer ermittelt die Umgebungstemperatur und
relative Luftfeuchte. Das Gerät speichert die minimalen und maximalen
Klimawerte. Der Anwender wird vor zu hoher Luftfeuchte und Lufttro-
ckenheit gewarnt. Die Lüftungsempfehlung ermöglicht eine Verbesse-
rung des Raumklimas. Ein ausgewogenes Raumklima hat positiven Ein-
uss auf die Gesundheit und den Wohnkomfort. Die Klimadaten und
die Uhrzeit werden gut sichtbar angezeigt. Ein ausklappbarer Ständer
sowie Haftmagnete erlauben das Aufstellen als Tischgerät, Anheften
an Gegenständen und Fixieren an metallischen Oberächen.
Lesen Sie die Bedienungsanleitung, das beiliegende Heft
„Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen
und Hinweise im Internet-Link am Ende dieser Anleitung vollständig
durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese
Unterlage ist aufzubewahren und bei Weitergabe des Gerätes
mitzugeben.
!
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
–
Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung
oder Störung von und durch elektronische Geräte ist gegeben.
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem
Verwendungszweck innerhalb der Spezikationen ein.
– Baulich darf das Gerät nicht verändert werden.
– Setzen Sie das Gerät keiner mechanischen Belastung,
enormen Temperaturen oder starken Vibrationen aus.
Gefährdung durch starke Magnetfelder
– Starke Magnetfelder können schädliche Einwirkungen auf Personen
mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an
elektromechanischen Geräten (z.B. Magnetkarten, mechanischen
Uhren, Feinmechanik, Festplatten) verursachen.
– Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind
die jeweiligen nationalen Bestimmungen und Vorschriften zu
berücksichtigen, wie beispielsweise in der Bundesrepublik
Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14
„Elektromagnetische Felder“.
– Um eine störende Beeinussung zu vermeiden, halten Sie die
Magnete stets in einem Abstand von mindestens 30 cm von den
jeweils gefährdeten Implantaten und Geräten entfernt.
Batterie einlegen
Das Batteriefach öffnen und Batterie gemäß
den Installationssymbolen einlegen.
Dabei auf korrekte Polarität achten.
ClimaHome-Check Plus
DE
03
1
2
4
5
3
7
6
Uhrzeit
Anzeige MIN-/MAX-Werte
Relative Luftfeuchte in %rH
Umgebungstemperatur in °C
a
b
c
d
Timer
Luftfeuchtewarnung
Akustischer Alarm
e
f
g
LC-Display
LED / Luftfeuchtewarnung
Timer einstellen
MIN-/MAX-Werte umschalten
Ausklappbarer Ständer
Wandhalterung
Batteriefach
1
2
3
4
5
6
7
Das Gerät ist für den Einsatz an festen Messorten optimiert.
Bitte warten Sie 10 Minuten nach einem Wechsel des
Messortes mit stark unterschiedlichem Klima.
!
a
bb
cd
e
g
f
1Anzeige
MIN-/MAX-Werte
2MIN-/MAX-Werte
zurücksetzen
3 sec
1 sec
1x
1x
DE
04
5Uhrzeit einstellen
3Timer einstellen
4Timer löschen
2 sec
1x
+1
+1
1x 1 sec
+101x >1 sec
1x
2 sec
1x
1x
1x
2x
6Luftfeuchtewarnung einstellen
2x
2 sec
1x 1x
ClimaHome-Check Plus
DE
05
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Lagern Sie das Gerät an einem sauberen, trockenen Ort.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss
nach der europäischen Richtlinie für Elektro-
und Elektronik-Altgeräte getrennt gesammelt
und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AKO
Technische Daten (Technische Änderungen vorbehalten. 21W33)
Luftfeuchte
Messbereich (relativ)
Genauigkeit (absolut)
Luftfeuchte (relativ)
1% ... 99%
20% … 80% (± 3%)
<20% und >80% (± 5%)
Umgebungstemperatur
Messbereich
Genauigkeit
-9,9°C ... 50°C
± 1°C
Stromversorgung 2 x 1,5V LR03 (AAA)
Betriebsdauer 1 Jahr (typisch, abhängig vom Einsatz
optischer / akustischer Alarm)
Arbeitsbedingungen Luftfeuchtigkeit max.
85% rH, nicht
kondensierend, Arbeitshöhe
max.
2000 m über NN (Normalnull)
Lagerbedingungen -10°C … 70°C, Luftfeuchtigkeit
max. 85% rH, nicht kondensierend
Abmessungen (B x H x T) 96 x 110 x 18 mm
Gewicht
148 g (inkl. Batterie)
06
Inserting battery
Open the battery compartment and insert
battery according to the symbols.
Be sure to pay attention to polarity.
Danger - powerful magnetic elds
– Powerful magnetic elds can adversely affect persons with active
medical implants (e.g. pacemaker) as well as electromechanical
devices (e.g. magnetic cards, mechanical clocks, precision mechanics,
hard disks).
– With regard to the effect of powerful magnetic elds on persons,
the applicable national stipulations and regulations must be
complied with such as BGV B11 §14 „electromagnetic elds“
(occupational health and safety - electromagnetic elds)
in the Federal Republic of Germany.
– To avoid interference/disruption, always keep the implant or device
a safe distance of at least 30cm away from the magnet.
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility
regulations and limit values in accordance with EMC-Directive
2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft,
petrol stations or in the vicinity of people with pacemakers –
may apply. Electronic devices can potentially cause hazards
or interference or be subject to hazards or interference.
General safety instructions
– The device must only be used in accordance with its intended
purpose and within the scope of the specications.
– The structure of the device must not be modied in any way.
– Do not expose the device to mechanical stress, extreme
temperatures or signicant vibration
Function / Application
This digital hygrometer provides information on the ambient
temperature and relative humidity. The device saves the minimum
and maximum climate values. The user is warned of high air humidity
and dryness. The room climate can be improved using the ventilation
recommendation. A well-balanced room climate has a positive
inuence on health and comfort levels. Climate data and the time
are clearly displayed. The fold-out stand/clip and integral magnets
allow the device to be placed on tables, attached to objects,
or xed to metal surfaces.
Completely read through the operating instructions, the
„Warranty and Additional Information“ booklet as well as
the latest information under the internet link at the end
of these instructions. Follow the instructions they contain.
This document must be kept in a safe place and passed on
together with the device.
!
EN
ClimaHome-Check Plus
07
1
2
4
5
3
7
6
a
bb
cd
e
g
f
3 sec
1 sec
1x
1x
Timer
Humidity warning
Acoustic alarm
e
f
g
2Reset MIN/MAX
values
1MIN/MAX values
display
Time
MIN/MAX values display
Relative humidity in %rH
Ambient temperature in °C
a
b
c
d
LC display
LED / Humidity warning
Set timer
Switch MIN/MAX values
Fold-out stand
Wall bracket
Battery compartment
1
2
3
4
5
6
7
The device has been optimised for use in fixed measuring
locations. Please wait 10 minutes after changing to a measuring
location with a significantly different climate.
!
EN
08
2 sec
1x
+1
+1
1x 1 sec
+101x >1 sec
1x
2 sec
1x
1x
1x
2x
2x
2 sec
1x 1x

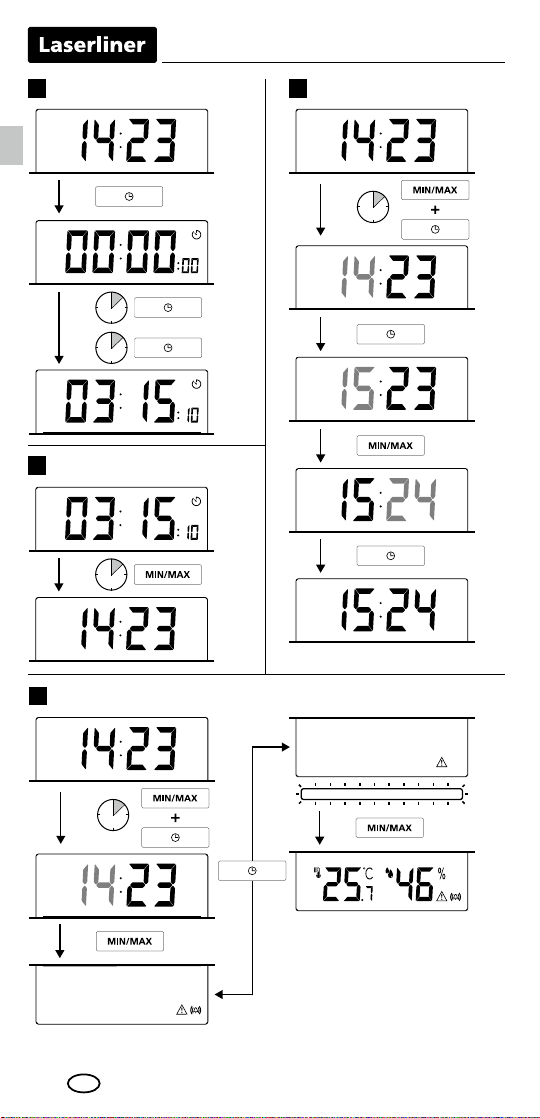

6Set humidity warning
4Cancel timer
3Set timer 5Set time
EN
ClimaHome-Check Plus
09
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must
be collected separately for disposal according
to the European Directive on waste electrical
and electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=AKO
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning
agents, scouring agents and solvents. Store the device in a clean
and dry place.
Technical data (Subject to technical changes without notice. 21W33)
Humidity
Measuring range (relative)
Accuracy (absolute)
Humidity (relative)
1% ... 99%
20% … 80% (± 3%)
<20% und >80% (± 5%)
Ambient temperature
Measuring range
Accuracy
-9.9°C ... 50°C
± 1°C
Power supply 2 x 1.5V LR03 (AAA)
Operating time 1 year (typical, depending on use optical /
acoustic alarm)
Operating conditions
Max. humidity, 85% rH, no condensation,
max. working altitude 2000 m above
sea level
Storage conditions -10°C … 70°C, max. humidity, 85% rH,
no condensation
Dimensions (W x H x D) 96 x 110 x 18 mm
Weight
148 g (incl. battery)
EN
ClimaHome-Check Plus
Umarex GmbH & Co. KG
Donnerfeld 2
59757 Arnsberg, Germany
Tel.: +49 2932 638-300, Fax: -333
www.laserliner.com
Rev21W33
SERVICE
Umarex GmbH & Co. KG
– Laserliner –
Möhnestraße 149, 59755 Arnsberg, Germany
Tel.: +49 2932 638-300, Fax: +49 2932 638-333
info@laserliner.com
Autres manuels pour ClimaHome-Check Plus
1
Table des matières
Langues :
Autres manuels LaserLiner Instrument de mesure
LaserLiner
LaserLiner SuperPlane-Laser 3D Pro Manuel utilisateur
LaserLiner
LaserLiner AirCheck Clima Manuel utilisateur
LaserLiner
LaserLiner MultiWet-Finder Plus Manuel utilisateur
LaserLiner
LaserLiner EvolutionCross-Laser 8P PowerBright Manuel utilisateur
LaserLiner
LaserLiner DistanceMaster 100 Manuel utilisateur
LaserLiner
LaserLiner RangeXtender M 50 Manuel utilisateur
LaserLiner
LaserLiner StarFinder Plus Manuel utilisateur
LaserLiner
LaserLiner MultiCable-Checker Manuel utilisateur
LaserLiner
LaserLiner MultiWet-Master Compact Plus Manuel utilisateur
LaserLiner
LaserLiner SensoLite 100 Manuel utilisateur
LaserLiner
LaserLiner LaserRange-Master T2 Manuel utilisateur
LaserLiner
LaserLiner DistanceCheck Manuel utilisateur
LaserLiner
LaserLiner RollPilot S6 Manuel utilisateur
LaserLiner
LaserLiner ClampMeter XP Manuel utilisateur
LaserLiner
LaserLiner ClimaCheck Manuel utilisateur
LaserLiner
LaserLiner MultiFinder Pro Manuel utilisateur
LaserLiner
LaserLiner DampCheck Manuel utilisateur
LaserLiner
LaserLiner DampFinder Home Manuel utilisateur
LaserLiner
LaserLiner ClimaHome-Check Plus Manuel utilisateur
LaserLiner
LaserLiner 033.55A Manuel utilisateur
Manuels Instrument de mesure populaires d'autres marques
Endress+Hauser
Endress+Hauser Proline Promag 50 Caractéristiques techniques
Siemens
Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces
KLINGER
KLINGER CMF V Series Manuel utilisateur
EXFO
EXFO FTB-2 Manuel d'exploitation et d'entretien
Keysight
Keysight M8290A Manuel utilisateur
ADTEK
ADTEK MW-5 Manuel utilisateur
