LaserLiner MoistureMaster Compact Manuel utilisateur

MoistureMaster Compact

154

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise

im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe des Gerätes mitzugeben.

Die integrierten Baustoffkennlinien entsprechen den angegebenen

Baustoffen und deren Bezeichnung. Baustoffe des gleichen Typs jedoch

anderer Bezeichnung / Zusammensetzung / Festigkeit / Dichte kön-

nen das Messergebnis beeinflussen. Des Weiteren variieren Baustoffe

durch die Produktion von Hersteller zu Hersteller. Daher sollten ein-

malig und bei unterschiedlichen Produktzusammensetzungen oder

aber unbekannten Baustoffen eine Vergleichsfeuchtemessung mit

eichfähigen Methoden (z.B. Darr-Methode) durchgeführt werden.

Bei Unterschieden in den Messwerten sollten die Messwerte relativ

angesehen werden oder aber der Index-Modus zum Feuchte- bzw.

Trocknungsverhalten benutzt werden.

Funktion / Verwendung

Das vorliegende Materialfeuchtemessgerät arbeitet nach dem Kapazitiv-Messver-

fahren. Durch 2 leitfähige Sensor Pads an der Unterseite des Gerätes und über

interne materialabhängige Kennlinien wird die Materialfeuchte in % berechnet.

Der angezeigte Wert in % bezieht sich auf die Trockenmasse.

Beispiel: 1kg Material enthält 500g Wasser = 100% relative Materialfeuchte.

Der Verwendungszweck ist die zerstörungsfreie Ermittlung des Materialfeuch-

tegehaltes in Holz, Zementestrich CT-C30-F4 DIN EN 13813, Anhydrit-Estrich

Fließestrich CAF-C25-F5, Gasbeton DIN4165 PP2-0,35/0,09, Gipsputz nach DIN

EN 13279-1 / Putzdicke = 10 mm, Beton C20/25 und Kalksandstein 12-1,8.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

MoistureMaster Compact

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und ver-

meiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen

Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem

sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die

Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein

Kalibrierungsintervall von einem Jahr.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkteit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen

elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinusst

werden.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere

Funktionen ausfallen oder die Batterieladung schwach ist.

Einsetzen der Batterie

Öffnen Sie das Batteriefach auf

der Gehäuserückseite und setzen

Sie eine 9V Batterie (6LR61 9V)

ein. Dabei auf korrekte Polarität

achten.

2ON 3

2 sec

OFF

Automatische Abschaltung

nach 2 Minuten.

MoistureMaster Compact

Construction mat

Plaster

ON/OFF

Umschaltung auf Holz-,

Baumaterial-, Index-,

Index Zoom-Modus;

Auswahl Bestätigen

Navigationstasten

Sprachauswahl;

Einstellung TROCKEN Limit;

Einstellung NASS Limit;

AutoHold ein/aus

Ausgewählte Materialgruppe

Messwertanzeige in %

relative Materialfeuchte

Ausgewähltes Material

Batterieladung

Maximaler Messwert

Messwertskala

Bargraph

Sensor Pads

Anzeige „Messwert“

Anzeige „Bargraph“

Nass/Trocken LED-Anzeige

12 stellige LED:

0…4 LEDs grün = trocken

5…7 LEDs gelb = feucht

8…12 LEDs rot = nass

grün

gelb

rot

Wood

Teak

Material auswählen

Das Gerät verfügt über 4 Modi zur Feuchtigkeitsmessung, in Abhängigkeit

zum Material. Durch Drücken der Taste „MODE“ erscheint die Auswahl zu den

Holzsorten, Baustoffsorten und dem materialunabhängigen Index-Modus / Index

Zoom-Modus. Mit den Pfeiltasten die entsprechende Materialgruppe auswählen

und durch Drücken der Taste „MODE“ bestätigen.

Je nach Auswahl erscheinen nun eine Vielzahl an Holz- oder Baustoffsorten, die

ebenfalls mit den Pfeiltasten ausgewählt und durch Drücken der „MODE“ Taste

bestätigt werden können. Eine Liste mit allen enthaltenen Materialien entneh-

men Sie der Tabelle auf der nächsten Seite.

Nach der Materialauswahl erscheint oben im Display der ausgewählte Modus,

unten das entsprechende Material. Der aktuelle Messwert in % Materialfeuchte

kann in der Mitte des Displays abgelesen werden.

Holz-Modus

Baumaterial-Modus

Index-Modus

Index Zoom-Modus

Material

Wood

siehe Punkt 5:

Materialtabelle

Wood

Teak

MoistureMaster Compact

Afrormosia

Afzelia

Alaskazeder,

Gelbzeder

Aspe

Basralocus

Bergahorn

Birke

Blauglockenbaum

Douglasie

Eiche

Esche

Fichte

Fichte Sitka

Gelbbirke

Hellrotes Meranti

Hemlock, westl.

Iroko

Khaya Mahagoni

Kiefer

Kirschbaum, amerik.

Kirschbaum, europ.

Lärche

Limba

Linde

Mahagoni, amerik.

Makoré

Merbau

Mesquite

Mutenye

Nussbaum, amerik.

Nussbaum, europ.

Pekannussbaum

Pflaumenbaum

Redwood

Robinie

Rosskastanie

Rotbuche

Rote Zeder

Roteiche

Roter Ahorn

Rotulme

Schwarzer Ahorn

Schwarzerle

Schwarzweide,

amerik.

Silberkronen

Eukalyptus

Sumpfkiefer

Teak

Ulme

Weißbuche

Weisse Eiche, amerik.

Weisser Meranti

Weißesche

Weißtanne

Weymouth-Kiefer,

westl.

Zeder

Zirbelkiefer

Holzsorten

Zementestrich

Anhydrit-Estrich

Gipsputz

Gasbeton

Beton

Kalksandstein

Baustoffsorten

Materialtabelle

Material

Index

Construction mat

Plaster

8.27%

Der Index-Modus dient zum schnellen Aufspüren von Feuchtigkeit durch Ver-

gleichsmessungen, ohne die direkte Ausgabe der Materialfeuchte in %. Der

ausgegebene Wert (0 bis 1000) ist ein indizierter Wert, der mit zunehmender

Materialfeuchte steigt. Die Messungen, die im Index-Modus vorgenommen

werden, sind materialunabhängig bzw. für Materialien, für die keine Kennlinien

hinterlegt sind. Bei stark abweichenden Werten innerhalb der Vergleichs-

messungen ist ein Feuchtigkeitsverlauf im Material schnell zu lokalisieren.

Der Index Zoom-Modus ist speziell für harte Baustoffe wie Estrich und Beton

entwickelt worden, um den Trockungsverlauf dieser Baustoffe zu verfolgen.

Der Index Zoom-Modus bietet in einem bestimmten Messbereich eine höhere

Auösung.

Index-Modus / Index Zoom-Modus

Index-Modus

Index Zoom-Modus

Anwendungstipp: Bei Verwendung des Index-Modus an harten

Baustoffen zuerst den Index Zoom-Modus probieren, da dieser eine

höhere Auflösung bietet. Erst wenn dieser am unterem Messbereich

(Messwert = 0) angelangt ist, in den Index-Modus wechseln.

Die Messwertanzeige ist durch Drücken der Pfeiltasten auf die Bargraphanzeige

umschaltbar. Der Balken verändert sich von links nach rechts mit zunehmender

Feuchtigkeit. Zusätzlich wird der Maximalwert ermittelt. Mit den Pfeiltasten

kann jederzeit wieder in die Messwertanzeige umgeschaltet werden.

Bargraphanzeige

MoistureMaster Compact

8.2% 0.0%

2 sec Language

ENGLISH

DRY

limit

WET

limit

Der MAX-Wert ist der höchste Messwert innerhalb einer Messung. Durch gleich-

zeitiges Drücken der Pfeiltasten wird der MAX-Wert wieder auf null gesetzt.

Hierbei ist zu beachten, dass die Sensor Pads auf der Rückseite, während des

Tastendrucks, keinen Kontakt zum Messgut oder den Händen haben.

MAX-Wert

Menüsprache

Durch gleichzeitiges Gedrückthalten der beiden Pfeiltasten in der Anzeige

„Messwert“, gelangen Sie in das Menü. Mit den Pfeiltasten kann nun die ge

wünschte Sprache eingestellt werden und mit „MODE“ bestätigt werden.

Sprache auswählen

Einstellung der Nass/Trocken-Schwellenwerte

im Index-Modus und Index Zoom-Modus

Der Nass/Trocken LED-Indikator ist auf die entsprechenden Materialkennlinien

programmiert, sodass die LED‘s zusätzlich Auskunft geben, ob das Material als

trocken, feucht oder nass einzustufen ist. Die Werte im materialunabhängigen

Index-Modus und Index Zoom-Modus werden hingegen auf einer neutralen

Skala ausgeben, deren Wert mit zunehmender Feuchtigkeit steigt.

Durch die Denition der Endwerte für „trocken“

und „nass“, ist der LED-Indikator speziell für den

Index-Modus und Index Zoom-Modus pro-

grammierbar. Der Differenzwert zwischen dem

gesetzen Wert für „trocken“ und „nass“ wird

auf die 12 LED‘s umgerechnet.

2 sec Language

ENGLISH

DRY limit

100

– +

WET limit

400

– +

2 sec

AutoHold

Ein

Wood

Teak

Durch gleichzeitiges Gedrückthalten der beiden Pfeiltasten in der Anzeige

„Messwert“ gelangen Sie in das Menü. Mit Drücken der Taste „MODE“ kann

nun der Wert für „trocken“ (Dry Limit) eingestellt werden. Durch erneutes

Drücken der Taste „MODE“ ist der Wert für „nass“ (Wet Limit) einzustellen.

Die AutoHold-Funktion ist standardmäßig aktiviert und lässt sich über das Menü

deaktivieren. Bei eingeschaltetem AutoHold wird der Messwert automatisch im

Display festgehalten sobald dieser stabil ist. Dies wird akustisch signalisiert, sowie

im Display durch ein Symbol angezeigt. Bei ausgeschaltetem AutoHold wird der

Messwert kontinuirlich im Display aktualisiert.

AutoHold

Anwendungstipp: Die AutoHold-Funktion eignet sich für Messungen

ohne Bewegung. Beim Abscannen von Wänden die AutoHold-Funktion

ausschalten.

Table des matières

Langues :

Autres manuels LaserLiner Instrument de mesure

LaserLiner

LaserLiner DampFinder Compact Manuel utilisateur

LaserLiner

LaserLiner ClimaPilot Manuel utilisateur

LaserLiner

LaserLiner DampFinder Home Manuel utilisateur

LaserLiner

LaserLiner G40 Manuel utilisateur

LaserLiner

LaserLiner PrecisionCross-Laser PCL 5P RXR Manuel utilisateur

LaserLiner

LaserLiner EasyCross-Laser Green Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master i3 Manuel utilisateur

LaserLiner

LaserLiner WoodTester Compact Manuel utilisateur

LaserLiner

LaserLiner VideoScope Manuel utilisateur

LaserLiner

LaserLiner SmartLine-Laser 360 Manuel utilisateur

LaserLiner

LaserLiner SensoCommander 120 Manuel utilisateur

LaserLiner

LaserLiner MultiWet-Finder Plus Manuel utilisateur

LaserLiner

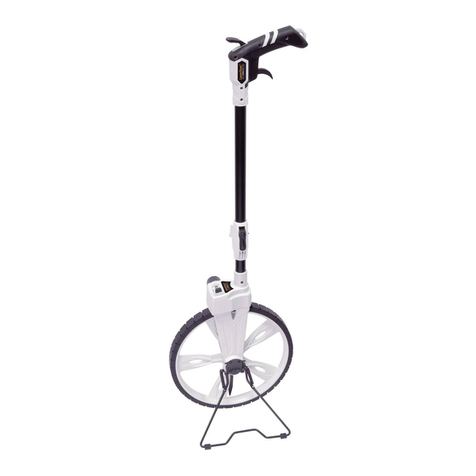

LaserLiner RollPilot S12 Manuel utilisateur

LaserLiner

LaserLiner SuperLine 2D Manuel utilisateur

LaserLiner

LaserLiner LaserRangeMaster Pocket Manuel utilisateur

LaserLiner

LaserLiner LaserMeter X20 Manuel utilisateur

LaserLiner

LaserLiner RangeXtender M 50 Manuel utilisateur

LaserLiner

LaserLiner MultiWet-Finder Plus Manuel utilisateur

LaserLiner

LaserLiner MultiMeter-PocketBox Manuel utilisateur

LaserLiner

LaserLiner PowerCross-Laser 5 Combi Manuel utilisateur

LaserLiner

LaserLiner PowerCross-Laser 5G DLD Manuel utilisateur

LaserLiner

LaserLiner CondenseSpot Pro Manuel utilisateur

LaserLiner

LaserLiner EvolutionCross-Laser 8P PowerBright Manuel utilisateur

LaserLiner

LaserLiner BeamControl-Master BCM Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
