MultiFinder Pro

Funktion/Verwendung

Lesen Sie die Bedienungsanleitung, das beiliegende

Heft „Garantie- und Zusatzhinweise“ sowie die aktu-

ellen Informationen und Hinweise im Internet-Link am

Ende dieser Anleitung vollständig durch. Befolgen Sie

die darin enthaltenen Anweisungen. Diese Unterlage

ist aufzubewahren und bei Weitergabe des Gerätes

mitzugeben.

Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem

Verwendungszweck innerhalb der Spezifikationen ein.

– Baulich darf das Gerät nicht verändert werden.

–Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen

nicht alleine und nur nach Anweisung einer verantwortlichen

Elektrofachkraft durch.

Zusatz-Hinweis zur Anwendung

Beachten Sie die technischen Sicherheitsregeln für das Arbeiten

in der Nähe elektrischer Anlagen, unter anderem: 1. Freischalten,

2. gegen Wiedereinschalten sichern, 3. Spannungsfreiheit

zweipolig prüfen, 4. Erden und kurzschließen, 5. benachbarte

spannungsführende Teile sichern und abdecken.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

–Das Messgerät hält die Vorschriften und Grenzwerte für die

elektromagnetische Verträglichkeit gemäß EMV-Richtlinie

2014/30/EU ein.

–Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in

Flugzeugen, an Tankstellen, oder in der Nähe von Personen

mit Herzschrittmachern, sind zu beachten. Die Möglichkeit

einer gefährlichen Beeinflussung oder Störung von und durch

elektronischer Geräte ist gegeben.

Mehrere integrierte Sensoren machen den MultiFinder Pro

von Laserliner zu einem leistungsfähigen Ortungsgerät für das

Auffinden von Metall, Erkennen von Wand- und Querbalken

im Trockenbau sowie das Lokalisieren von spannungsführen-

den Leitungen. Der MultiFinder Pro ist mit einem VTN-Display

mit Bedienerführung ausgestattet. Damit können Sie das Gerät

einfach und sicher bedienen. Akustische und optische Signale

zum Finden von Gegenständen erleichtern die Bedienung und

gewährleisten eine hohe Funktionssicherheit.

MultiFinder Pro

Öffnen Sie das Batteriefach auf der Gehäuse-

rückseite und setzen Sie eine 9V Batterie ein.

Dabei auf korrekte Polarität achten.

1Einsetzen der Batterie

2Inbetriebnahme

Einschalten: Ein/Aus-Taste (4) kurz drücken.

Ausschalten: Ein/Aus-Taste (4) 4 Sekunden lang drücken.

AutoShutOff: Das Gerät schaltet sich ca. 2 Minuten nach der

letzten Messung automatisch aus.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder

unter hohen elektromagnetischen Wechselfeldern kann die

Messgenauigkeit beeinusst werden. Vorsichtsmaßnahmen:

Benutzen Sie nur einen MultiFinder Pro innerhalb 5 m Arbeits-

radius. Benutzen Sie keine elektronischen Sendegeräte oder

Elektromotoren in der Nähe.

3Symbole

Rot = Spannungswarnung

METAL- und AC-SCAN-Modus

Grün: Metall bzw. spannungsführende

Leitung ist in der Nähe

Rot: Metall bzw. spannungsführende

Leitung gefunden

STUD-SCAN-Modus

Rot: Objekt ist in der Nähe

Grün: Objekt gefunden

METAL-, AC- UND STUD-SCAN-Modus

Metall, Leitung, Objekt ist in der Nähe

11Maximalanzeige

2VTN-Display

3Spannungswarnung

4 Ein/Aus

Messmoduswechsel (Mode)

5Manuelle Kalibrierung (CAL)

Manuelle Kalibrierung

Durch Drücken der CAL-Taste (5) wird das Gerät

manuell kalibriert. Auf diese Weise können

Messungen erneut begonnen bzw. Messobjekte

noch genauer eingegrenzt werden.

Die maximale Geräteempfindlichkeit wird erreicht, wenn das

Gerät bei der Kalibrierung in die Luft gehalten wird. Dies kann

bei METAL- und AC-SCAN-Messungen stellenweise sinnvoll sein.

Modus-Taste (4) kurz drücken.

METAL-SCAN: Auffinden von Metall in allen

nicht metallischen Materialien

AC-SCAN: Lokalisieren von spannungsführendenLeitungen

direkt unter nicht metallischen Verschalungen

STUD-SCAN: Erkennen von Wand- und Querbalken aus

Holz und Metall im Trockenbau unter nicht metallischen

Verschalungen

5Messmodus wählen

Das Gerät und die Wand müssen bei der Kalibrierung

im STUD-SCAN-Modus sowie während der gesamten

Messungen in Kontakt bleiben. Ebenso sollte die Hand

am Gerät bleiben.

4Kalibrierung

Auto-Calibration

Die automatische Kalibrierung erfolgt in der METAL- und

AC-SCAN-Messung direkt nach dem Einschalten des

Gerätes sowie bei einem Messmoduswechsel. Während

der Kalibrierung erscheint im Display der Schriftzug „CAL“.

Dabei das Gerät nicht bewegen. Wenn „CAL OK“ im Display

erscheint, kann mit der Suche begonnen werden.

Auto-Cal Plus

Sobald ein Objekt gefunden wird, findet in der METAL-SCAN-

Messung eine weitere automatische Kalibrierung statt. Dadurch

wird das Eingrenzen von Messobjekten und die Anpassung des

Gerätes auf verschiedenenUntergründenerleichtert.

METAL- und AC-SCAN-Modus

Rot: Metall bzw. spannungsführende

Leitung gefunden

STUD-SCAN-Modus

Grün: Objekt gefunden

MultiFinder Pro

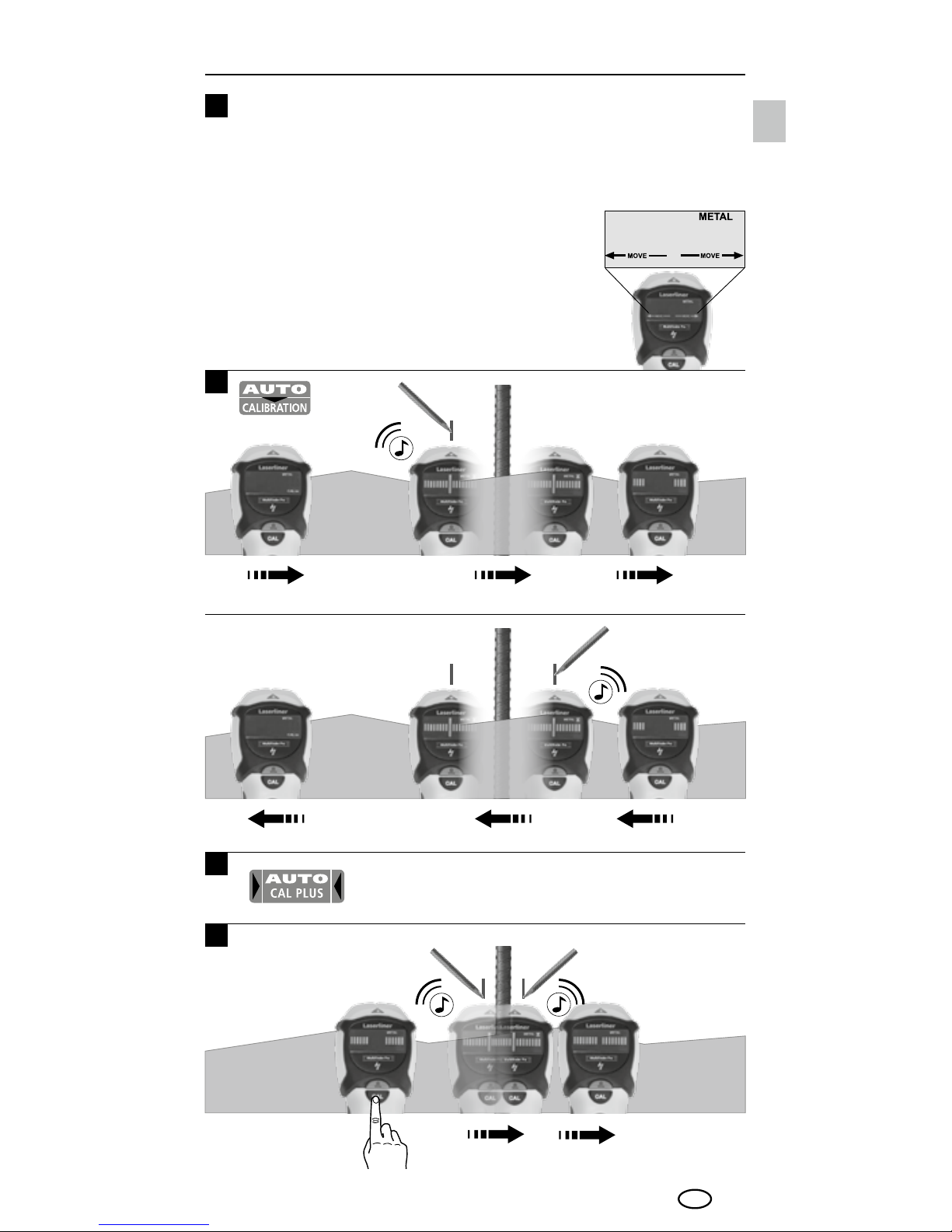

6Metal-Scan-Messung

Das Gerät erkennt verdeckt liegendes Metall in allen nicht

metallischen Materialien wie z. B. Stein, Beton, Estrich, Holz,

Gipsfaserplatten, Gasbeton, keramischen und mineralischen

Baustoffen.

– Wählen Sie METAL-SCAN (Taste 4).

– Sobald CAL auf CAL OK wechselt, können

Sie das Gerät bewegen.

– MOVE: Bewegen Sie das Gerät langsam

über die Oberfläche.

CEingrenzung des

Messobjektes durch

mehrmaliges Überfahren

Manuelle

Kalibrierung

Eingrenzung des Messobjektes

durch mehrmaliges Überfahren

7Stud-Scan-Messung

Erkennen von Wand- und Querbalken aus Holz und Metall

im Trockenbau z. B. unter Gipsfaserplatten, Holzpaneelenoder

anderen nicht metallischenVerschalungen.

– Wählen Sie STUD-SCAN (Taste 4).

– Folgen Sie nun den Hinweisen auf dem VTN-Display.

– ON WALL: Gerät auf die Wand setzen.

– PRESS CAL: Kalibrierungstaste (5) drücken und warten

bis die Kalibrierung abgeschlossen ist: CAL OK.

– MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

Tipp 1: Zwischen beiden Markierungen ist die Mitte des

Metallobjektes. Durch die hohe Messempfindlichkeit erschei-

nen dicke Metallobjekte breiter als in Wirklichkeit. Daher das

Gerät erneut über das gefundene Messobjekt bewegen, siehe

Grafik B. Das Gerät kalibriert sich hierbei automatisch. Die

manuelle Kalibrierung sollte in der Nähe der zuletzt gefunde-

nen Stelle erfolgen, siehe Grafik C. Diese Vorgehensweisen bei

Bedarf wiederholen.

Tipp 2: Wichtig ist die Ausgangsposition: Setzen Sie das Gerät

an einer Stelle auf, hinter der sich kein Metall befindet. Andern-

falls wird ein Fehler angezeigt (ERROR). Fehlerbehebung: Das

Gerät ein paar Zentimeter von der aktuellen Stelle weg bewe-

gen und die Messung erneut beginnen.

Tipp 3: Bei anspruchsvollen Anwendungen, z. B. bei Rippenstahl,

tasten Sie die Fläche sowohl horizontal als auch vertikal ab.

Tipp 4: Des Weiteren können flexible Boden- und Wand-

heizungsrohre, die eine Metallfolie enthalten und sich nahe

der Oberfläche befinden, unter Umständen erkannt werden.

Testen Sie diese Funktion an Stellen, wo Sie den Verlauf eines

Rohres kennen.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden,

kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

Manuelle

Kalibrierung

2. 6.

MultiFinder Pro

Besonderheiten bei verschiedenen Materialien

Es können durch folgende Materialien evtl. keine Holzbalken

entdeckt werden:

– Bodenfliesen aus Keramik

– Teppichböden mit gepolsterter Rückseite

– Tapeten mit Metallfasern oder Metallfolie

– Frisch gestrichene, feuchte Wände. Diese müssen

mindestens eine Woche lang trocknen.

– Verwenden Sie in Problemfällen Metal-Scan, um Nägel oder

Schrauben in Trockenmauern zu lokalisieren, die bei einem

Balken in senkrechter Reihe angeordnet sind.

Falls sich elektrische Leitungen, Metall- oder Kunst-

stoffrohre in der Nähe einer Gipsfaserplatte befinden

oder diese berühren, werden diese vom MultiFinder Pro

unter Umständen als Balken erkannt.

Tipp 1: Zwischen beiden Markierungen ist die Balkenmitte.

Tipp 2: Achten Sie auf die Ausgangsposition: Setzen Sie das

Gerät an eine Stelle auf, hinter der sich kein Balken befindet.

Andernfalls wird ein Fehler angezeigt (ERROR). Fehlerbe-

hebung: Das Gerät ein paar Zentimeter von der aktuellen Stelle

weg bewegen und die Messung erneut beginnen.

Tipp 3: Halten Sie zur Vermeidung von Störungen während

des Abtastvorgangs Ihre freie Hand oder sonstige Objekte

mindestens 15 cm vom MultiFinder Pro entfernt.

Tipp 4: Der MultiFinder Pro findet nur die äußere Kante von

Doppelbalken, die evtl. um Türen, Fenster und Ecken ange-

bracht sind.

Tipp 5: Stellen Sie sicher, dass Sie tatsächlich auf einen Balken

gestoßen sind. Überprüfen Sie dazu, ob andere Balken auf

beiden Seiten in gleichmäßigen Abständen vorhanden sind,

in der Regel 30, 40 oder 60 cm. Überprüfen Sie zusätzlich an

mehreren Stellen direkt über und unter der ersten gefundenen

Stelle, ob es sich um einen Balken handelt.

Tipp 6: Texturierte Decken: Die Decke muss mit einem Schutz-

karton abgedeckt werden.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden,

kann es vorkommen, dass kein voller Ausschlag angezeigt

wird.

Lokalisieren von spannungsführenden Leitungen direkt unter

Putz bzw. Holzpaneelen und anderen nicht metallischen

Verschalungen. Spannungsführende Leitungen werden in

Trockenbauwänden mit Metallständerwerk nicht erkannt.

– Wählen Sie AC-SCAN (Taste 4).

– Sobald CAL auf CAL OK wechselt, können Sie das Gerät

bewegen.

– MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

AC-SCAN-Messung

CManuelle

Kalibrierung

Eingrenzung des

Messobjektes durch

mehrmaliges Überfahren

BEingrenzung des Messobjektes

durch mehrmaliges Überfahren

MultiFinder Pro

Das Gerät verfügt über eine mehrfarbige

Hintergrundbeleuchtung.

Backlight

Leitungen, die tiefer als 40 mm verlegt sind, werden

unter Umständen nicht entdeckt.

Schalten Sie immer die Stromversorgung aus, wenn

Sie in der Nähe von spannungsführenden Leitungen

arbeiten.

Permanente Spannungswarnung in nicht abgeschirmten

Leitungen sobald ein elektrisches Feld erkannt wird.

STUD-SCAN / METAL-SCAN Spannungswarnung

Tipp 1: Die manuelle Kalibrierung sollte in der Nähe der

zuletzt gefundenen Stelle erfolgen, siehe Grafik B/C. Diese

Vorgehensweisen bei Bedarf wiederholen.

Tipp 2: Aufgrund von statischer Ladung können unter Um-

ständen seitlich von der tatsächlichen Leitungsposition elek-

trische Felder entdeckt werden. Leiten Sie diese Ladung ab,

indem Sie Ihre freie Hand auf die Wand legen.

Tipp 3: Langsam arbeiten, da Reibung störende Ladung

erzeugen kann.

Tipp 4: Wenn Sie vermuten, dass Leitungen vorhanden sind,

jedoch keine gefunden werden, sind diese möglicherweise

in Kabelkanälen abgeschirmt. Verwenden Sie METAL-SCAN,

um Kabelkanäle aus Metall zu lokalisieren.

Tipp 5: Metall in Wänden (z. B. Metallständerwerk) übertragen

elektrische Felder und erzeugen somit Störeinflüsse. In diesem

Fall wechseln Sie zu METAL-SCAN, um die Leitung zu finden.

Tipp 6: Wichtig ist die Ausgangsposition: Damit die maxi-

male Empfindlichkeit erzielt werden kann, beginnen Sie den

Vorgang, indem Sie das Gerät nicht in der Nähe von strom-

führenden Leitungen positionieren.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden,

kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für

den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss

nach der europäischen Richtlinie für Elektro- und

Elektronik-Altgeräte getrennt gesammelt und

entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AGM

Technische Daten

Messbereich AC

110 - 230V, 50 - 60 Hz

Arbeitsbedingungen

0°C ... 40°C, Luftfeuchtigkeit

max. 80%rH, nicht kondensie-

rend, Arbeitshöhe max. 2000 m

über NN (Normalnull)

Lagerbedingungen

-20°C ... 70°C,

Luftfeuchtigkeit max. 80%rH

Stromversorgung

1 x 9V Alkalizelle (Typ 6LR 61)

Abmessung (B x H x T)

80 mm x 186 mm x 40 mm

Gewicht (inkl. Batterie)

230 g

Messtiefe

Balkenortung Holz / Metall

(STUD-SCAN)

bis 4 cm Tiefe

Gezielte Metallortung

Ferro-Scan / Non-Ferro-

Scan (METAL-SCAN)

bis 10 cm / bis 5 cm Tiefe

Gezielte Ortung von Strom-

leitungen – spannungsfüh-

rend (AC-SCAN)

bis 4 cm Tiefe

Ortung von Stromleitungen

– nicht spannungsführend

bis 4 cm Tiefe

Technische Änderungen vorbehalten. 18W37

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchte-

ten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer-

und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer

längeren Lagerung. Lagern Sie das Gerät an einem sauberen,

trockenen Ort.

Autres manuels pour MultiFinder Pro

Table des matières

Langues :

Autres manuels LaserLiner Instrument de mesure

LaserLiner

LaserLiner RangeXtender M 50 Manuel utilisateur

LaserLiner

LaserLiner AirflowTest-Master Manuel utilisateur

LaserLiner

LaserLiner ThermoInspector Manuel utilisateur

LaserLiner

LaserLiner DampFinder Compact Manuel utilisateur

LaserLiner

LaserLiner SensoLite 110 Manuel utilisateur

LaserLiner

LaserLiner MultiWet-Finder Plus Manuel utilisateur

LaserLiner

LaserLiner MasterCross-Laser 2GP Manuel utilisateur

LaserLiner

LaserLiner SuperPlane-Laser 3D Pro Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Pocket Pro Manuel utilisateur

LaserLiner

LaserLiner SuperSquare-Laser 4 Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 360 PowerBright Manuel utilisateur

LaserLiner

LaserLiner RollPilot Mini Manuel utilisateur

LaserLiner

LaserLiner TelePod Plus 330 cm Manuel utilisateur

LaserLiner

LaserLiner ZipLevel Plus 30 Manuel utilisateur

LaserLiner

LaserLiner RangeXtender RX 30 Manuel utilisateur

LaserLiner

LaserLiner EvolutionCross-Laser 8P PowerBright Manuel utilisateur

LaserLiner

LaserLiner 4K5 PN 150 Manuel utilisateur

LaserLiner

LaserLiner AutoControl-Master ACM Manuel utilisateur

LaserLiner

LaserLiner MultiTest-Master Manuel utilisateur

LaserLiner

LaserLiner ClimaHome-Check Plus Manuel utilisateur

LaserLiner

LaserLiner PrecisionPlane-Laser 3D Pro Manuel utilisateur

LaserLiner

LaserLiner ThermoTester Manuel utilisateur

LaserLiner

LaserLiner MoistureFinder Compact Manuel utilisateur

LaserLiner

LaserLiner SuperSquare-Laser Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
