LaserLiner SuperCross-Laser 2 Manuel utilisateur

SuperCross-Laser 2

1H 1V

SuperCross-Laser 2

Der automatische Kreuzlinien-Laser für professionelle Heimwerker

Der Innenausbau-Laser mit 2 Laser-Linien, 635 nm. Die gut sichtbaren Laserlinien eignen sich hervor-

ragend zum Ausrichten von Fliesen, Ständerwerk, Fenster, Türen etc. Einfach in der Handhabung

durch magnetisch gedämpftes Pendelsystem – das Gerät richtet sich in sekundenschnelle automa-

tisch aus. Mit der höhenverstellbaren Konsole ist der SCL 2 vielseitig verwendbar – auf dem Stativ,

an der Wand und an magnetischen Gegenständen. Das Anlegen von Gefällen erlaubt der zusätzliche

Neigungsmodus. Die integrierte Transportsicherung schützt das Pendelsystem vor Beschädigung.

Genauigkeit 5 mm / 10 m.

Inkl.: Stativ-/ Wandkonsole, Softbag und Batterien.

Allgemeine Sicherheitshinweise

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatz-

hinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände von Kindern gelan-

gen! Gerät nicht unnötig auf Personen richten. Das Gerät ist ein

Qualitäts-Laser-Messgerät und wird 100%ig in der angegebenen

Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung möch-

ten wir Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die

Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung. Außerdem weisen wir dar-

auf hin, dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich ist. Eine Kalibrierung

Ihrerseits ist nur eine Annäherung und die Genauigkeit der Kalibrierung hängt von der Sorgfalt ab.

–

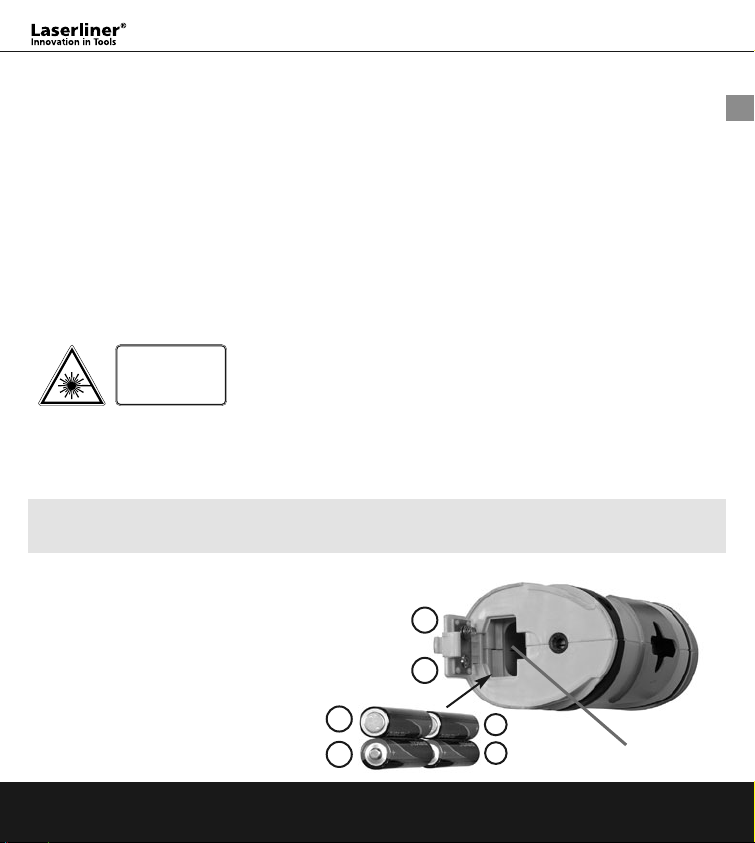

Batterien einlegen

Das Batteriefach (2) öffnen und Batterien

(4 x Typ AA) gemäß den Installations-

symbolen einlegen. Dabei auf korrekte

Polarität achten.

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635 nm

EN60825-1:2007-10



Wichtig: Zum Transport immer alle Laser ausschalten und Pendel arretieren, AN/AUS-Schalter auf

“OFF” stellen!

DEUTSCH 3

SuperCross-Laser 2



DEUTSCH4

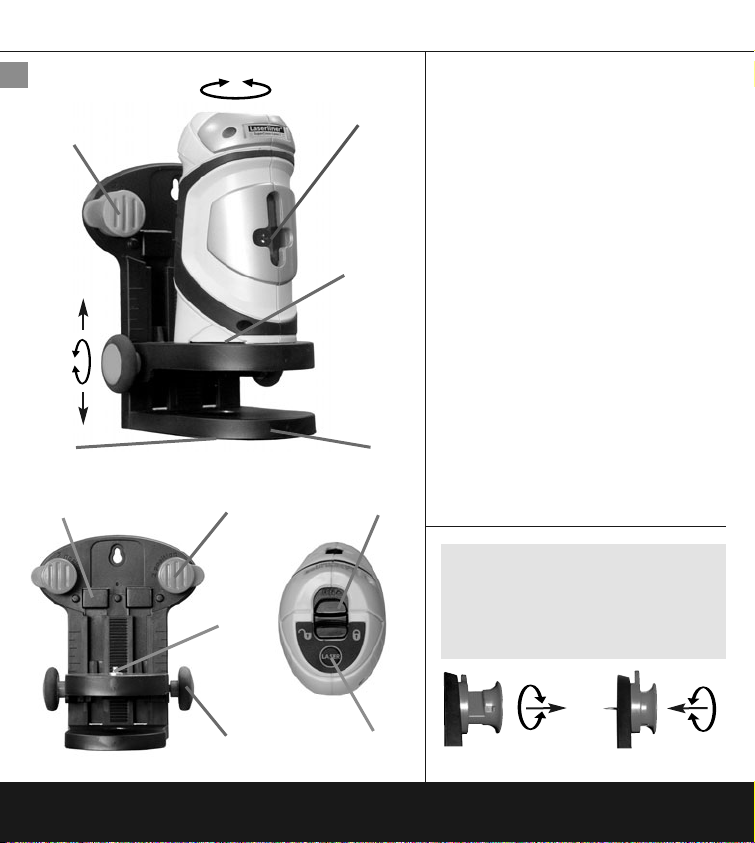

1Laseraustrittsfenster

2Batteriefach (Unterseite SCL 2)

3Stativ- / Wandhalterung mit 63 mm

Höhenverstellung

4AN / AUS - Schalter

Transportsicherung

5Wahltaste Laserlinien

6Justierrad zur Höhenverstellung

7Stift zur Zentrierung des Gerätes

8Spezialstifte zur Befestigung direkt an

der Wand.

9Haftmagnete auf der Rückseite zur

Befestigung an magnetischen

Gegenständen.

10 5/8”- Stativgewinde mit Inneneinsatz

für 1/4” Fotostativ-Gewinde

Achtung: Für den Transport die

Spezialstifte (8) immer in die Park-

position drehen, siehe untere

Abbildung. Sonst besteht Verletzungs-

gefahr.

Parken Befestigen

DEUTSCH 5

SuperCross-Laser 2

Technische Daten

Selbstnivellierbereich +4,5°

Genauigkeit +5 mm / 10 m

Arbeitsbereich (von Raumhelligkeit abhängig) 20 m

Laserwellenlänge 635 nm

Laserklasse / Ausgangsleistung Linienlaser 2 / < 1 mW

Stromversorgung 4 x 1,5V Alkalibatterien (Typ AA, LR6)

Betriebsdauer ca. 60 Std.

Betriebs- / Lagertemperatur 0°C ... +50°C / -10°C ... +70°C

Abmessungen (B x H x T) 64 x 140 x 87 mm

Gewicht (ohne Wandhalterung und Batterien) 0,36 kg

Artikelnummer 081.120A

Horizontal und vertikal Nivellieren:

Die Transportsicherung lösen, AN/AUS-Schalter (4) auf “ON” stellen. Das Laserkreuz erscheint. Mit

der Wahltaste (5) können die Laserlinien ausgewählt werden. Anwendungsbeispiele siehe

Abbildungen A,B,C auf Seite 2.

Neigungsmodus:

Die Transportsicherung nicht lösen, AN/AUS-Schalter auf “OFF” stellen. Die Laser mit der Wahltaste

(5) anschalten und auswählen. Jetzt können schiefe Ebenen angelegt werden. Anwendungsbeispiel

siehe Abbildung D auf Seite 2. WICHTIG: In diesem Modus kann nicht horizontal bzw. vertikal nivel-

liert werden, da sich die Laserlinien nicht mehr automatisch ausrichten.



Wichtig: Zum horizontal und vertikal Nivellieren muss die Tiltfunktion aktiviert werden. Dazu die

Transportsicherung lösen, AN/AUS-Schalter (4) auf “ON” stellen. Die Tiltfunktion signalisiert, wenn

sich das Gerät außerhalb des automatischen Nivellierbereichs von 4,5° befindet. Es ertönt ein

Warnsignal und die Laser gehen aus. Das Gerät dann auf einer ebeneren Fläche aufstellen.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro-

und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

(Technische Änderungen vorbehalten 04/2010)

DEUTSCH6

SuperCross-Laser 2

Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot

mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und

den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn

die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 1.5 mm beträgt.

Überpüfung der horizontalen Linie: Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz ein-

schalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C

markieren. Überprüfen Sie, ob die waagerechte Linie von Punkt C ± 2 mm

auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken

nach links wiederholen.

Kalibrierung überprüfen:

3. Stellen Sie das Gerät so nah wie möglich

an die Wand auf Höhe des markierten

Punktes A1.

4. Drehen Sie das Gerät um 180° und mar-

kieren Sie den Punkt A3. Die Differenz

zwischen A2 u. A3 ist die Toleranz.

Kalibrierungsüberprüfung vorbereiten:

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2

Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die

Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markie-

ren Sie Punkt A2. Zwischen A1 u. A2

haben Sie jetzt eine horizontale Referenz.



Hinweis:

Wenn A2 und A3 mehr als 5 mm / 10 m auseinander liegen, ist eine Kalibrierung erforderlich.

Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die

Serviceabteilung von UMAREX-LASERLINER.

<5 mm / 10 m = OK

2,5 m

<2 mm = OK

ENGLISH 7

SuperCross-Laser 2

The automatic cross-line laser for professional do-it-yourself enthusiasts

The laser for interior-finishing work that has 2 laser lines (635 nm). Readily visible laser lines are

outstanding for aligning tiles, wall studding, windows, doors, etc. Simple to use by virtue of its

magnetic-dampened pendulum system - the unit aligns itself automatically in seconds. Its height-

adjustable bracket makes the SCL 2 truly versatile - on the tripod, on the wall and on magnetic-res-

ponsive objects. The slope-mode feature is an extra that permits gradients to be laid out. An integra-

ted transport restraint protects the pendulum system against damage. Accuracy, 5 mm / 10 m.

Includes: Tripod/wall bracket, soft case and batteries.

General safety instructions

Read the operating instructions and the enclosed brochure "Guarantee and additional notices" com-

pletely. Follow the instructions they contain. Safely keep these documents for future reference.

Further safety and supplementary notices at: www.laserliner.com/info

Caution: Do not look directly into the beam. Lasers must be kept out of reach of children. Never

intentionally aim the device at people. This is a quality laser measuring

device and is 100% factory adjusted within the stated tolerance. For

reasons of product liability, we must also draw your attention to the

following: Regularly check the calibration before use, after transport

and after extended periods of storage. We also wish to point out that absolute calibration is only

possible in a specialist workshop. Calibration by yourself is only approximate and the accuracy of the

calibration will depend on the care with which you proceed.



Note: Always turn off all lasers and latch the pendulum in place before transporting, ON/OFF

switch in its "OFF" position!

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mw · 635 nm

EN 60825-1:2007-10

–

Inserting batteries

Open the battery compartment (2) and

insert batteries (4 x type AA) according to

the symbols. Be sure to pay attention to

polarity.

SuperCross-Laser 2



ENGLISH8

1Laser output windows

2Battery compartment (SCL 2

underside)

3Tripod/wall bracket with 63 mm

height adjustment

4ON / OFF switch, transport retainer

5Laser line selection button

6Height adjustment knob

7Pin for unit centring

8Special pins for direct attachment to

a wall

9Holding magnets on the back-side for

attachment to magnetic-responsive

objects

10 5/8" tripod threads with threaded

bush insert for 1/4" photo-tripod

threads

Attention:

Always rotate the special pins (8) into

their parked position for transport, see

illustration below. Otherwise there is

danger of injury.

parking fixing

ENGLISH 9

SuperCross-Laser 2

Technical Data

Automatic levelling range +4,5°

Accuracy +5 mm / 10 m

Operating range (depending on room illumination) 20 m

Laser wavelength 635 nm

Laser class / line laser output power 2 / < 1 mW

Power supply 4 x 1,5V alkaline batteries (type AA, LR6)

Operating time approx. 60 h

Temperature range, operating / storage 0°C ... +50°C / -10°C ... +70°C

Dimensions (W x H x D) 64 x 140 x 87 mm

Weight (without wall bracket and batteries) 0,36 kg

Order number 081.120A

Horizontal and vertical levelling:

Release the transport restraint, put the ON/OFF switch (4) into its "ON" position. The cross laser will

appear. The desired laser lines can be selected with the selection button (5). Refer to Figures A, B

and C on page 2 for application examples.

Slope mode:

Do not release the transport restraint, put the ON/OFF switch into its "OFF" position. Select and

switch on the laser with the selection button (5). Now slopes can be laid out. Refer to the applicati-

on example in Figure D on page 2. IMPORTANT: This mode cannot be used to perform horizontal

or vertical levelling because the laser lines are no longer automatically aligned.



Important: The tilt function must be activated to perform horizontal and vertical levelling. Activate

this by releasing the transport restraint, put the ON/OFF switch (4) into its "ON" position. The tilt func-

tion will produce an alarm when the unit is outside its automatic levelling range of 4.5°. The alarm sig-

nal is audible and the lasers will shut off. When this happens, place the unit on a more even surface.

EU directives and disposal

This device complies with all necessary standards for the free movement of goods within the EU.

This product is an electric device and must be collected separately for disposal according to the

European Directive on waste electrical and electronic equipment.

(Subject to technical changes without notice 04/2010)

ENGLISH10

SuperCross-Laser 2

Checking the vertical line: Position the device about 5 m from a wall. Fix a plumb bob with a line

of 2.5 m length on the wall, making sure that the bob can swing freely. Switch on the device and

align the vertical laser to the plumb line. The precision is within the specified tolerance if the deviati-

on between the laser line and the plumb line is not greater than ± 1.5 mm.

Checking the horizontal line: Position the device about 5 m from a wall and switch on the cross

laser. Mark point B on the wall. Turn the laser cross approx. 2.5 m to the right and mark point C.

Check whether the horizontal line from point C is level with point B to

within ± 2 mm. Repeat the process by turning the laser to the left.

Performing the calibration check:

3. Position the device as near as possible to

the wall at the height of point A1.

4. Turn the device through 180° and mark

point A3. The difference between points

A2 and A3 is the tolerance.

Preparing the calibration check:

It is possible for you to check the calibration of the laser. To do this, position the device midway

between 2 walls, which must be at least 5 metres apart. Do this by turning the unit on, thus

releasing the transport restraint (cross laser on). Please use a tripod.

1. Mark point A1 on the wall.

2. Turn the device through 180° and mark

point A2. You now have a horizontal

reference between points A1 and A2.



Note:

If points A2 and A3 are more than 5 mm / 10 m, the device is in need of calibration. Contact

your authorised dealer or else the UMAREXLASERLINER Service Department.

<5 mm / 10 m = OK

2,5 m

<2 mm = OK

Table des matières

Langues :

Autres manuels LaserLiner Niveau laser

LaserLiner

LaserLiner SuperCross-Green 3 Manuel utilisateur

LaserLiner

LaserLiner Greenline-Laser 1 Pro Manuel utilisateur

LaserLiner

LaserLiner DigiLevel Plus 40 Manuel utilisateur

LaserLiner

LaserLiner Greenline-Laser 3P Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Laser 2P Manuel utilisateur

LaserLiner

LaserLiner MasterCross-Laser 2 Manuel utilisateur

LaserLiner

LaserLiner ArcoMaster 40 Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 3C Manuel utilisateur

LaserLiner

LaserLiner CombiCross-Laser 5 DLD Manuel utilisateur

LaserLiner

LaserLiner DigiLevel Pro 120 Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser ACL 2C RX Manuel utilisateur

LaserLiner

LaserLiner Quadrum DigiPlus Manuel utilisateur

LaserLiner

LaserLiner ClassicLiner Green 8P Manuel utilisateur

LaserLiner

LaserLiner AutoLine-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner AutoLite-Laser Green Manuel utilisateur

LaserLiner

LaserLiner MasterLevel Compact Plus Manuel utilisateur

LaserLiner

LaserLiner AL 26 Plus Manuel utilisateur

LaserLiner

LaserLiner MasterLevel Box Manuel utilisateur

LaserLiner

LaserLiner Duraplane 360 Manuel utilisateur

LaserLiner

LaserLiner EasyCross-Laser Manuel utilisateur

LaserLiner

LaserLiner SmartCross-Laser Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 2 Plus Manuel utilisateur

LaserLiner

LaserLiner LL Power Pro Manuel utilisateur

LaserLiner

LaserLiner PowerPlane-Laser 3G Manuel utilisateur

Manuels Niveau laser populaires d'autres marques

Nedo

Nedo ET-5 Manuel utilisateur

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manuel utilisateur

Spectra

Spectra LL300N Manuel utilisateur

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manuel utilisateur

Nedo

Nedo Crossliner 4 Manuel utilisateur

Lasertec

Lasertec FX360G Manuel utilisateur

Flex

Flex ALC 8 Manuel utilisateur

Black & Decker

Black & Decker LZR5 Manuel utilisateur

Johnson

Johnson 40-6692 Manuel utilisateur

Cocraft

Cocraft HL 20-SG Manuel utilisateur

Zircon

Zircon iLine Manuel utilisateur

HWH

HWH 310 SERIES Manuel utilisateur

Leica

Leica iCON robot 60 Manuel utilisateur

DeWalt

DeWalt DW082 Manuel utilisateur

imex

imex EL20 Manuel utilisateur

Fixturlaser

Fixturlaser NXA D I-0912 Manuel utilisateur

Wacker Neuson

Wacker Neuson PAL450 Manuel utilisateur

Metrica

Metrica 33806 Manuel utilisateur
