LaserLiner SmartLine-Laser 360 Manuel utilisateur
SmartLine-Laser 360
02
08
14
20
26
32
38
44
50
56
62
68
1H 1V
S
Laser
635 nm
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
SL
HU
SK
HR
02
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“
sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung
vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist
aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.
!
Automatischer Laser mit horizontalem 360°-Laserkreis, vertikaler Linie
und Neigungsfunktion
– Die horizontale Laserlinie erzeugt eine geschlossene 360° Laserlinie, die vertikale
Laserlinie ist rechtwinklig dazu ausgerichtet. Ideal für nahezu alle Ausrichtarbeiten.
– Einzeln schaltbare Laserlinien
– Out-Off-Level: Durch optische Signale wird angezeigt,
wenn sich das Gerät außerhalb des Nivellierbereichs befindet.
– Zusätzliche Neigungsfunktion zum Ausrichten von Schrägen.
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die
Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder
starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder
die Batterieladung schwach ist.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf
sofort aus dem Strahl zu bewegen.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2 · < 1 mW · 635 nm
EN 60825-1:2014
DE
SmartLine-Laser 360
03

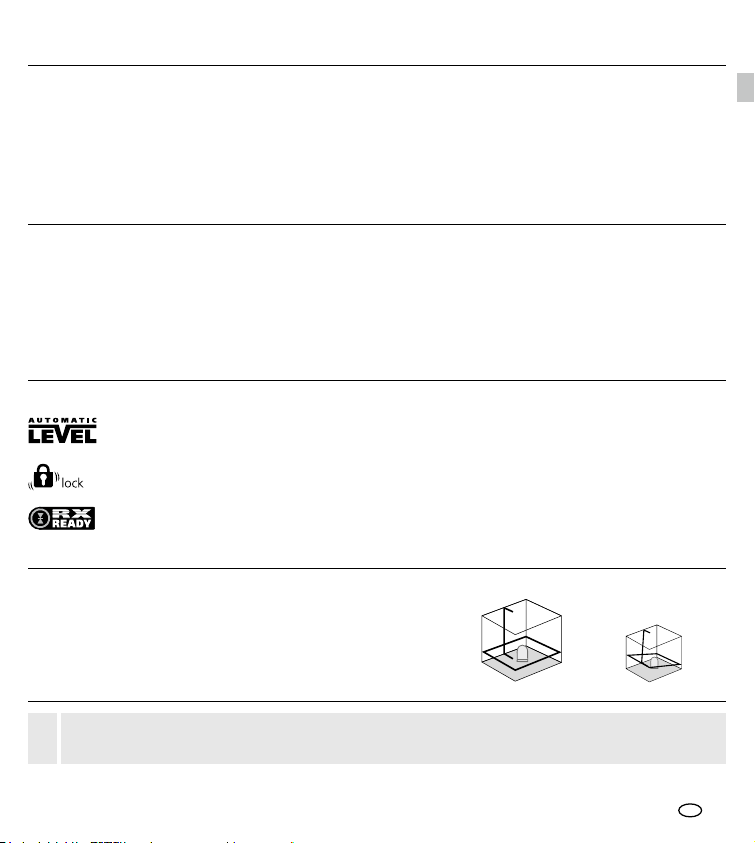

Anzahl und Anordnung der Laser
H = horizontale Laser
V = vertikale Laser
S = Neigungsfunktion
1H 1V S
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten
(Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von
Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und
Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit
gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder
in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer
gefährlichen Beeinussung oder Störung von und durch elektronische Geräte ist gegeben.
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem.
Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.
Mit der RX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtver-
hältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz
und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.
Zum Transport immer alle Laser ausschalten und Pendel arretieren,
Schiebeschalter auf “OFF” stellen!
!
DE
04
LASER LASER LASER LASER
+
+
–
–

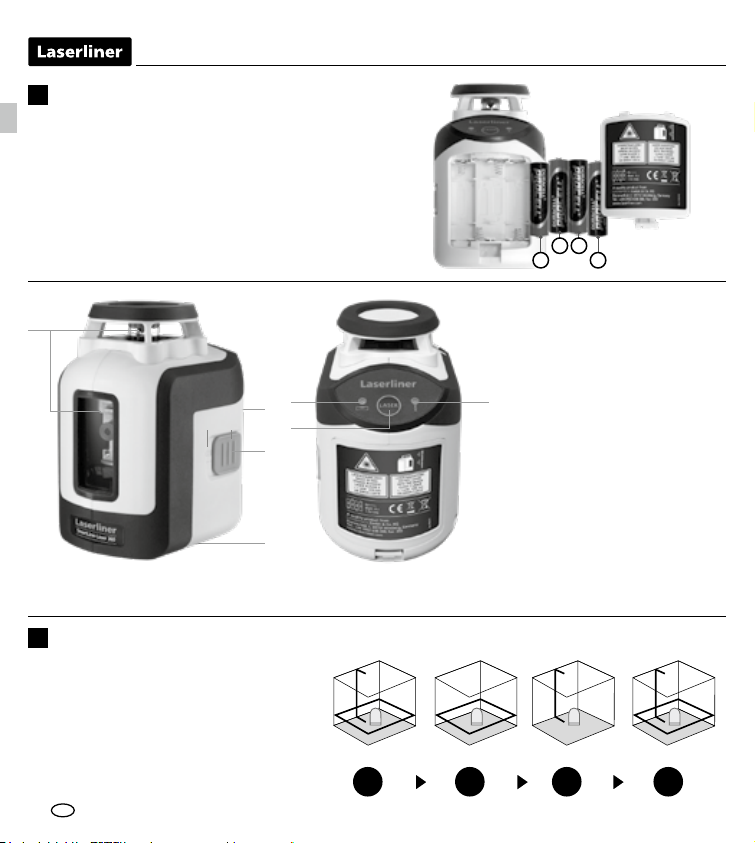

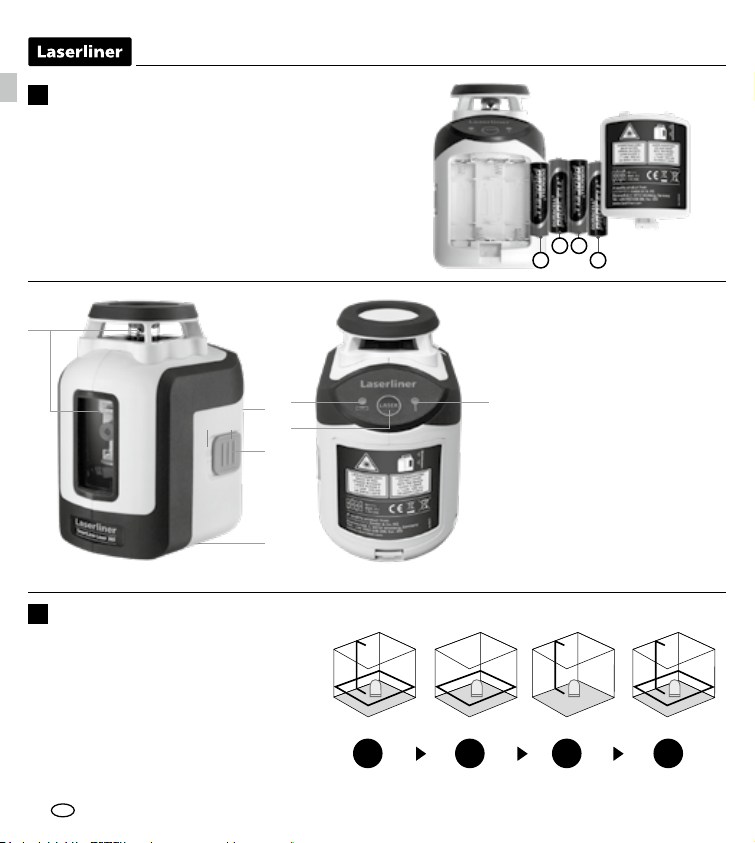

2Horizontal und vertikal Nivellieren
Laseraustrittsfenster
Batteriefach (Rückseite)
Schiebeschalter
aAN
bAUS / Transportsicherung /
Neigungsmodus
5/8”-Stativgewinde
(Unterseite)
LED Nivellierung
rot: Nivellierung aus
grün: Nivellierung ein
Wahltaste Laserlinien; Hand-
empfängermodus ein / aus
LED Handempfängermodus
1
2
3
4
5
6
7
Die Transportsicherung lösen, Schiebe-
schalter (3) auf “ON” stellen. Das Laser-
kreuz erscheint. Mit der Wahltaste können
die Laserlinien einzeln geschaltet werden.
1Batterien einlegen
Das Batteriefach öffnen und Batterien (4 x Typ AA)
gemäß den Installationssymbolen einlegen. Dabei
auf korrekte Polarität achten.
75
6
2
4
1
3
ab
DE
SmartLine-Laser 360
05
3 Sek.
LASER LASER LASER LASER LASER

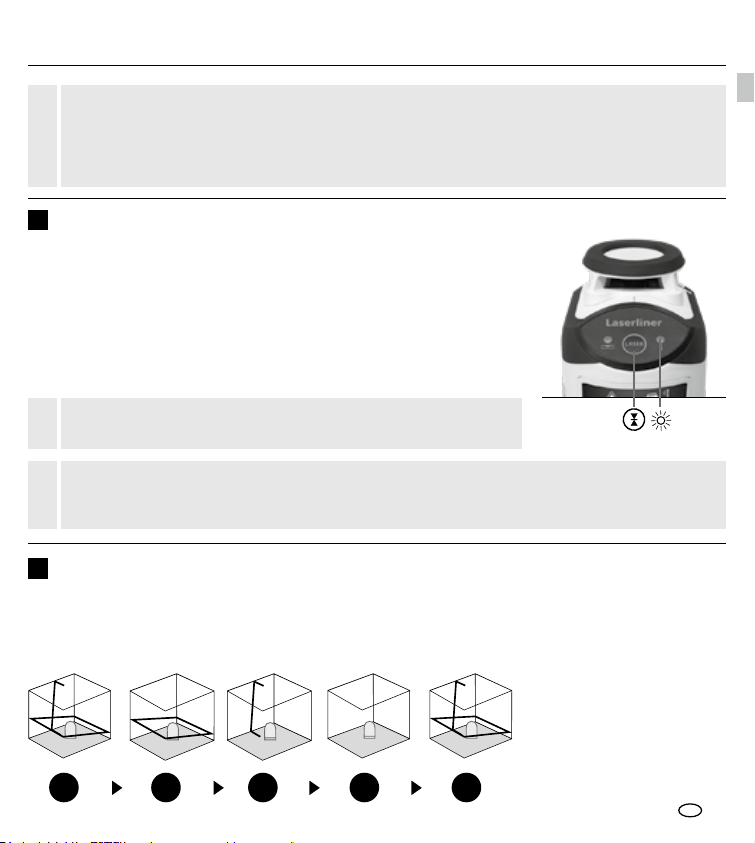

3Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger RX
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht
mehr sichtbaren Laserlinien einen Laserempfänger RX (optional). Zum
Arbeiten mit dem Laserempfänger den Linienlaser durch langes Drücken
der Taste 6 (Handempfängermodus ein / aus) in den Handempfänger-
modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz
und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch
dieses Pulsieren die Laserlinien.
Beachten Sie die Bedienungsanleitung des Laserempfängers für
Linienlaser.
!
4Neigungsmodus
Die Transportsicherung nicht lösen, Schiebeschalter (3) auf “OFF” stellen. Die Laser mit der Wahltaste
anschalten und auswählen. Jetzt können schiefe Ebenen angelegt werden. In diesem Modus kann
nicht horizontal bzw. vertikal nivelliert werden, da sich die Laserlinien nicht mehr automatisch aus-
richten. Die LED leuchtet konstant rot.
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360° Laserlinie kann es zu
Helligkeitsunterschieden in verschiedenen Bereichen der Linie, kommen, die technisch bedingt
sind. Dies kann zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald
sich das Gerät außerhalb des automatischen Niverllierbereichs von 5° befindet, blinken die
Laserlinien und die LED leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb
des Nivellierbereichs befindet. Die LED wechselt wieder auf grün und die Laserlinien leuchten
konstant.
!
DE
06
BC
2,5 m
<2 mm = OK
Überpüfung der horizontalen Linie
Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B
an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und
Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C
± 2 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
Überprüfung der vertikalen Linie
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befes-
tigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur
richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 2 mm beträgt.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer
Lagerung.
!
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,4 mm / m = OK

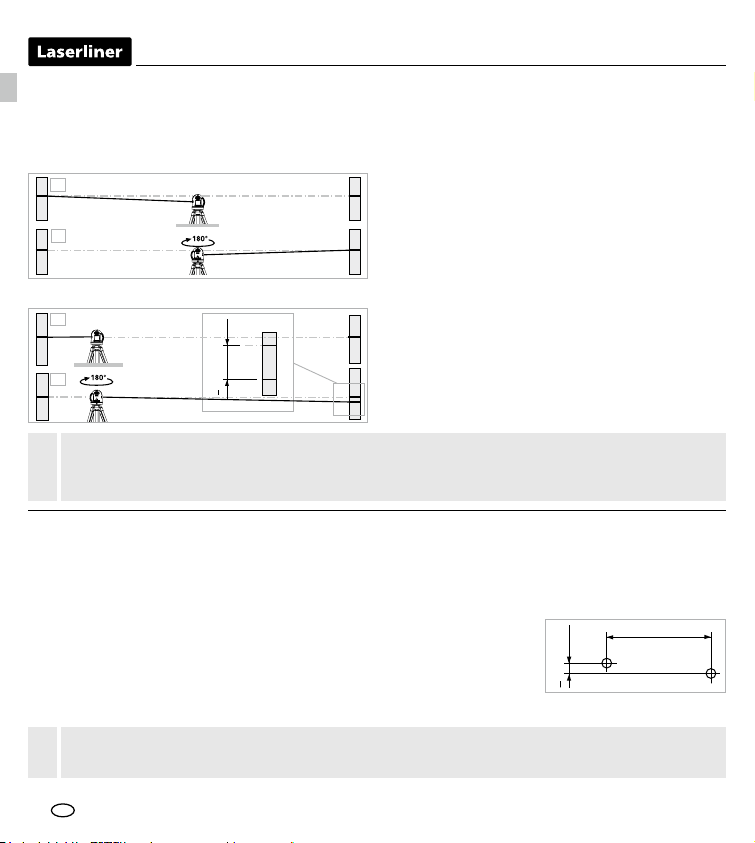

Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2
Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an).
Zur optimalen Überprüfung bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie
Punkt A2. Zwischen A1 u. A2 haben Sie jetzt
eine horizontale Referenz.
Kalibrierung überprüfen
Wenn A2 und A3 mehr als 0,4 mm / m auseinander liegen, ist eine Justierung erforderlich.
Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die
Serviceabteilung von UMAREX-LASERLINER.
!
3. Stellen Sie das Gerät so nah wie möglich an
die Wand auf Höhe des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren
Sie den Punkt A3. Die Differenz zwischen A2
u. A3 ist die Toleranz.
DE
SmartLine-Laser 360
07
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr
innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie
für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AFD
Technische Änderungen vorbehalten. 19W20
Technische Daten
Selbstnivellierbereich
± 5°
Genauigkeit
± 0,4 mm / m
Nivellierung
automatisch
Arbeitsbereich
(von Raumhelligkeit abhängig) 20 m
Arbeitsbereich mit Handempfänger
(von technisch bedingtem Helligkeitsunterschied abhängig) 40 m
Laserwellenlänge
635 nm
Laserklasse
2 / < 1 mW (EN60825-1:2014)
Stromversorgung 4 x 1,5V LR6 (AA)
Betriebsdauer
ca. 35 Std.
Arbeitsbedingungen 0°C … 40°C, Luftfeuchtigkeit max. 80% rH, nicht konden-
sierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen
-10°C … 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)
105 x 126 x 76 mm
Gewicht
525 g (inkl. Batterien)
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz
von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung.
Lagern Sie das Gerät an einem sauberen, trockenen Ort.
Kalibrierung
Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse
zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.
DE
08
Completely read through the operating instructions, the „Warranty and Additional Information“
booklet as well as the latest information under the internet link at the end of these instructions.
Follow the instructions they contain. This document must be kept in a safe place and if the laser
device is passed on, this document must be passed on with it.
!
Automatic laser with horizontal 360° laser circle, vertical line and slope function
– The horizontal laser line creates a continuous 360° laser line with the vertical lines
aligned perpendicular to it. Ideal for almost any alignment job.
– Individually switchable laser lines
– Out-Of-Level: is indicated by optical signals when the unit is outside its self-levelling range.
– Additional slope function to align angled surfaces
General safety instructions
– The device must only be used in accordance with its intendedpurpose and within the scope of the
specications.
– The measuring tools and accessories are not toys. Keep out of reach of children.
– Modications or changes to the device are not permitted, this will otherwise invalidate the approval
and safety specications.
– Do not expose the device to mechanical stress, extreme temperatures, moisture or signicant vibration.
– The device must no longer be used if one or more of its functions fail or the battery charge is weak.
Safety instructions
Using class 2 lasers
– Attention: Do not look into the direct or reected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their eyes and
immediately move away from the beam.
EN
Laser radiation!
Do not stare into the beam!
Class 2 laser < 1 mW · 635 nm
EN 60825-1:2014
SmartLine-Laser 360
09
Number and direction of the lasers
H = horizontal laser
V = vertical laser
S = slope function
1H 1V S
– Under no circumstances should optical instruments (magnifying glass, microscope, binoculars)
be used to look at the laser beam or reections.
– Do not use the laser at eye level (1.40 … 1.90 m)
– Reective, specular or shiny surfaces must be covered whilst laser devices are in operation.
– In public areas shield off the laser beam with barriers and partitions wherever possible and identify
the laser area with warning signs.
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility regulations and limits in
accordance with the EMC Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity
of people with pacemakers – may apply. Electronic devices can potentially cause hazards or
interference or be subject to hazards or interference.
Special product features
Automatic alignment of the device with a magnetically dampened pendulum system.
The device is brought into initial position and aligns itself autonomously.
Transport LOCK: The device is protected with a pendelum lock during transport.
RX-READY technology enables line lasers to be used even in unfavourable light
conditions.The laser lines pulsate at a high frequency and this can be picked up
by special laser receiversover long distances.
When transporting always switch off all lasers, secure the pendulum and set the slide switch
to „OFF“!
!
EN
10
+
+
–
–
75
6
2
4
1
3
ab
LASER LASER LASER LASER
2Horizontal and vertical levelling
Laser output windows
Battery compartment
(backside)
Slide switch
aON
bOFF / Transport lock /
Slope mode
5/8” tripod threads (bottom)
LED levelling
red: levelling off
green: levelling on
Laser line selection button;
Hand receiver mode on / off
LED hand receiver mode
1
2
3
4
5
6
7
Release the transport restraint,
set slide switch (3) to „ON“.
The laser cross will appear.
The laser lines can be switched
with the selector button.
1Inserting batteries
Open the battery compartment and insert
batteries (4 x type AA) according to the symbols.
Be sure to pay attention to polarity.
EN
Autres manuels pour SmartLine-Laser 360
1
Table des matières
Langues :
Autres manuels LaserLiner Niveau laser
LaserLiner
LaserLiner DuraMax Manuel utilisateur
LaserLiner
LaserLiner CombiCross-Laser 5 DLD Manuel utilisateur
LaserLiner
LaserLiner Quadrum OneTouch Manuel utilisateur
LaserLiner
LaserLiner SuperPlane-Laser 3D Manuel utilisateur
LaserLiner
LaserLiner DigiLevel Pro 120 Manuel utilisateur
LaserLiner
LaserLiner SuperCross-Laser SCL 3 Manuel utilisateur
LaserLiner
LaserLiner LaserCube Manuel utilisateur
LaserLiner
LaserLiner Quadrum Manuel utilisateur
LaserLiner
LaserLiner Quadrum DigiPlus Manuel utilisateur
LaserLiner
LaserLiner SuperLine-Laser 360 Manuel utilisateur
LaserLiner
LaserLiner MasterLevel Box Pro Manuel utilisateur
LaserLiner
LaserLiner Duraplane 360 Manuel utilisateur
LaserLiner
LaserLiner DigiLevel Compact Manuel utilisateur
LaserLiner
LaserLiner SuperCross-Laser SCL 3 Manuel utilisateur
LaserLiner
LaserLiner AutoCross-Laser 7C PowerBright Manuel utilisateur
LaserLiner
LaserLiner ArcoMaster 40 Manuel utilisateur
LaserLiner
LaserLiner MultiBeam-Laser MBL 3 Manuel utilisateur
LaserLiner
LaserLiner PrecisionCross-Laser PCL 8 Manuel utilisateur
LaserLiner
LaserLiner AutoCross-Laser 2 XP Manuel utilisateur
LaserLiner
LaserLiner SuperSquare-Laser 2G Manuel utilisateur
