Centurium Express G

auto auto man

IP 66

Laser

515 nm

1_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 11_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 1 21.10.20 08:5221.10.20 08:52

Lesen Sie die Bedienungsanleitung, das beiliegende Heft

„Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und

Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch.

Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist

aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Vollautomatischer Rotationslaser mit grüner Lasertechnologie

– Exaktes horizontales und vertikales Ausrichten von Objekten

– 90° Referenzstrahl zum Loten und Ausrichten von Trennwänden

– Fernbedienung zur Steuerung sämtlicher Funktionen von allen Seiten

bis max. 40 m

– Manueller Neigungsmodus erlaubt das Anlegen von Gefällen

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Verwenden Sie ausschließlich das Original-Zubehör.

Wird falsches Zubehör verwendet erlischt die Garantie.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!

Nicht in den Strahl blicken!

Laserklasse 2

< 1 mW · 515/650 nm

EN 60825-1:2014/AC:2017

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

1_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 21_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 2 21.10.20 08:5221.10.20 08:52

Centurium Express G

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen

Geräten (Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind während

des Betriebes von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch

Absperrungen und Stellwände begrenzen und den Laserbereich durch

Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die

elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein,

welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an

Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu

beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung

von und durch elektronische Geräte ist gegeben.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektro-

magnetischen Wechselfeldern kann die Messgenauigkeit beeinusst werden.

– Das Messgerät ist mit einer Funkschnittstelle ausgestattet.

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische

Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.

– Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp

Centurium Express G den Anforderungen und sonstigen Bestimmungen

der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar: http://laserliner.com/info?an=ABA

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und

vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen

Sie das Batterie- bzw. Akkufach vor einer längeren Lagerung. Lagern Sie das

Gerät an einem sauberen, trockenen Ort.

1_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 31_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 3 21.10.20 08:5221.10.20 08:52

Besondere Produkteigenschaften und Funktionen

Der Rotationslaser richtet sich selbständig aus. Er wird in die

benötigte Grundstellung aufgestellt – innerhalb des Arbeitswinkels von ±4°.

Die Feineinstellung übernimmt sofort die Automatik: Drei elektronische

Messsensoren erfassen dabei die X-, Y- und Z-Achse.

Das Anti-Drift-System (ADS) verhindert Fehlmessungen. Das

Funktionsprinzip: Der Laser wird 30 Sekunden nach dem Aktivieren des ADS

permanent auf eine korrekte Ausrichtung überprüft. Wird das Gerät durch

äußere Einwirkungen bewegt oder verliert der Laser seine Höhenreferenz,

bleibt der Laser stehen. Zusätzlich blinkt der Laser und die Tilt-LED leuchtet

permanent. Um weiter arbeiten zu können, die Tilt-Taste erneut drücken oder

das Gerät aus- und einschalten. Fehlmessungen werden so einfach und sicher

verhindert.

Das ADS ist nach dem Einschalten nicht aktiv. Um das eingerichtete Gerät

vor Lageveränderungen durch Fremdeinwirkung zu schützen, muss das ADS

durch Drücken der Tilt-Taste aktiviert werden. Die ADS-Funktion wird durch

Blinken der Tilt-LED angezeigt, siehe Schaubild.

Das ADS schaltet erst 30 Sek. nach vollständiger Nivellierung des Lasers

die Überwachung scharf (Einrichtphase). Langes Blinken der Tilt-LED im

Sekundentakt während der Einrichtungsphase, kurzes Blinken, wenn

ADS aktiv ist.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genau-

igkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall

von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder

wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

1_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 41_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 4 21.10.20 08:5221.10.20 08:52

Centurium Express G

Horizontales

Nivellieren

Vertikales

Nivellieren

Neigungen 90° Winkel Lotfunktion

auto auto man

Raumgitter: Diese zeigen die Laserebenen und Funktionen an.

auto: Automatische Ausrichtung / man: Manuelle Ausrichtung

Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch

besonderen Schutz vor Staub und Regen aus.

IP 66

Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse

beim Transport geschützt.

AntiShake-Funktion: Die Elektronik nivelliert die Geräte permanent

aus, auch wenn diese in Bewegung sind. Zum schnellen Einrichten,

auf vibrierenden Untergründen und bei Wind.

Ein Fremd-

einwirkung

Einrichtphase

Sensor Automatic

Aktivieren des

ADS: Tilt-Taste

drücken, langes

blinken der

Tilt-LED im

Sekundentakt.

Der

Laser

bleibt sicherheits-

halber stehen, der

Laser blinkt und die

Tilt-LED leuchtet

permanent.

ADS scharf nach 30

Sek., kurzes Blinken

der Tilt-LED im

Sekundentakt.

Beginn

Rotation

Funktionsweise ADS

1_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 51_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 5 21.10.20 08:5221.10.20 08:52

Akku laden

– Vor Einsatz des Gerätes Akku voll aufladen.

– Ladegerät mit dem Stromnetz und der

Ladebuchse (F) des Akkufachs (G) verbinden.

Bitte nur das beiliegende Ladegerät benutzen.

Wenn ein falsches verwendet wird, erlischt die

Garantie. Der Akku kann auch außerhalb des

Gerätes geladen werden.

– Während der Akku geladen wird, leuchtet die

LED des Ladegerätes (K) rot. Der Ladevorgang

ist abgeschlossen, wenn die LED grün

leuchtet. Wenn das Gerät nicht am Ladegerät

angeschlossen ist, blinkt die Netzteil-LED (K).

– Alternativ können auch Alkali-Batterien

(4 x Typ C) verwendet werden. Diese in das

Batteriefach (H) einlegen. Dabei auf die

Installationssymbole achten.

– Den Akku (G) bzw. Batteriefach (H) in das

Einschubfach einschieben und mit der

Befestigungsschraube (E) festschrauben.

– Bei eingeschobenem Akku ist das Gerät

während des Ladevorgangs einsatzbereit.

– Wenn die Betriebsanzeige (12) blinkt,

muss der Akku geladen bzw. die Batterien

gewechselt werden.

Einlegen der Batterien bei der

Fernbedienung

– Auf korrekte Polarität achten.

In das Akkufach (G) dürfen nur wiederaufladbare NiMH-Batterien

eingelegt werden. Ansonsten besteht während eines Ladevorgangs

Explosionsgefahr!

Batteriefach (H)

G12 E F H

1_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 61_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 6 21.10.20 08:5221.10.20 08:52

Centurium Express G

Austritt Referenzlaser

Prismenkopf / Austritt Laserstrahl

Empfangsdioden für

Fernbedienung (4 x)

Bedienfeld

Befestigungsschraube

Batterie- bzw. Akkufach

Ladebuchse

Akkufach

Batteriefach

5/8" Gewinde / Austritt Lotlaser

Netz-/Ladegerät

Betriebsanzeige

rot: Akku wird geladen

grün: Ladevorgang abgeschlossen

Vertikalbetrieb

Ausrichtung der

Achsen

D F G H

E E

J K

1_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 71_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 7 21.10.20 08:5321.10.20 08:53

Positionierungs-Taste

(links drehen)

Scan-Modus

Im Justiermodus: Speichern

Rotationsgeschwindigkeit wählen

800 / 400 / 100 / 0 U/min

Libelle zur groben Ausrichtung

Anzeige Rotationsdrehzahlen

AntiShake-Funktion

LED AntiShake-Funktion

Positionierungs-Taste

(rechts drehen)

Tilt-Funktion

LED Tilt-Funktion

EIN-/AUS-Taste

Betriebsanzeige /

Anzeige Ladezustand:

Wenn die LED blinkt, den Akku

wechseln bzw. die Batterien

austauschen

LED X-Achse

LED Y-Achse

LED Z-Achse

auto/man-Funktion

Ausgang Infrarot-Signal

Betriebsanzeige

Batteriefach (Rückseite)

Bedienfeld Rotationslaser Fernbedienung

13 12 11 10

3 4 5

14 15

1_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 81_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 8 21.10.20 08:5321.10.20 08:53

Centurium Express G

– Das Gerät nivelliert sich in einem Bereich von ±4° automatisch aus. In der

Einrichtphase blinkt der Laser und der Prismenkopf steht still. Wenn die

Nivellierung erfolgt ist, leuchtet der Laser permanent und dreht mit max.

Drehzahl. Siehe dazu auch Abschnitt über "Sensor Automatic" und

"ADS-Tilt".

Horizontales und vertikales Nivellieren

– Horizontal: Das Gerät auf einer möglichst ebenen

Fläche aufstellen oder auf einem Stativ befestigen.

– Vertikal: Das Gerät auf die seitlichen Füße stellen.

Das Bedienfeld zeigt nach oben.

– EIN-/AUS-Taste drücken.

auto auto

Positionieren der vertikalen Laser-Ebene

Im Vertikalbetrieb kann die Laser-Ebene exakt positioniert werden. Die

"Sensor Automatic" bleibt aktiv und nivelliert die vertikale Laserebene aus.

Siehe nachfolgende Abbildung.

Wenn der maximale Verstellbereich von 4° erreicht ist, ertönt ein

Signalton.

auto

± 4°

Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 4°), ertönt

ein Warnsignal, der Prismenkopf steht still und der Laser blinkt. Dann

muss das Gerät auf einer ebeneren Fläche aufgestellt werden.

1_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 91_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 9 21.10.20 08:5321.10.20 08:53

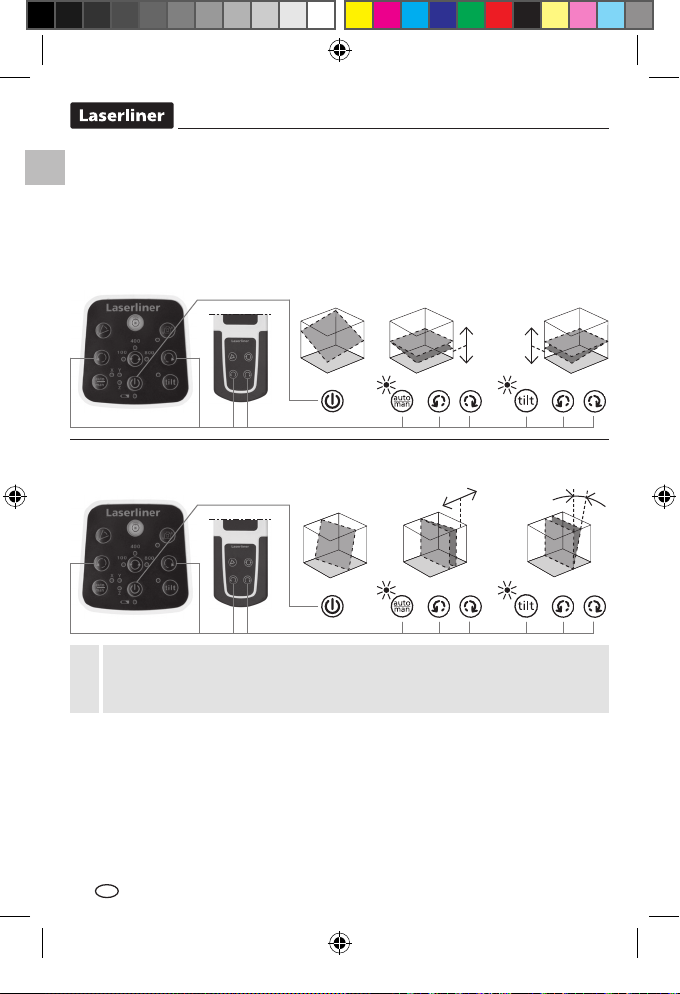

Neigungsfunktion bis 4° – vertikal

Neigungsfunktion bis 4° – horizontal

Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic

ausgeschaltet. Durch die auto/man-Taste wird die Funktion aktiviert.

Die Positionierungs-Tasten ermöglichen die motorische Verstellung der

Neigung. Dabei lassen sich X- und Y-Achse getrennt voneinander

verstellen. Der Wechsel zur Y-Achse erfolgt durch Drücken der Tilt-Taste.

Siehe nachfolgende Abbildungen.

± 4°

man X-Achse Y-Achse

man

LED X leuchtet LED Y leuchtet

Z-Achse

LED Z leuchtet

Z-Achse

LED Z leuchtet

Wenn der maximale Neigungsbereich von 4° erreicht ist, ertönt ein

Warnsignal, der Prismenkopf steht still und der Laser blinkt. Dann

den Neigungswinkel reduzieren.

1_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 101_Manual_Centurium_Express_G_Rev20W43_DE_FR.indd 10 21.10.20 08:5321.10.20 08:53

Table des matières

Langues :

Autres manuels LaserLiner Niveau laser

LaserLiner

LaserLiner ArcoMaster 40 Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser ACL 3C Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 2 XP Manuel utilisateur

LaserLiner

LaserLiner EasyCross-Laser Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Green 3 Manuel utilisateur

LaserLiner

LaserLiner MultiBeam-Laser 5 Manuel utilisateur

LaserLiner

LaserLiner Quadrum DigiPlus Manuel utilisateur

LaserLiner

LaserLiner Quadrum DigiPlus Manuel utilisateur

LaserLiner

LaserLiner 080.50 Manuel utilisateur

LaserLiner

LaserLiner DigiLevel Plus 40 Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 7C PowerBright Manuel utilisateur

LaserLiner

LaserLiner Cubus Manuel utilisateur

LaserLiner

LaserLiner X2-Laser Manuel utilisateur

LaserLiner

LaserLiner DuraMax Manuel utilisateur

LaserLiner

LaserLiner CompactCross-Laser Pro Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 3C Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Laser 2P Manuel utilisateur

LaserLiner

LaserLiner SensoLite 310 Manuel utilisateur

LaserLiner

LaserLiner DigiLevel Pro 30 Manuel utilisateur

LaserLiner

LaserLiner DualAxis-Laser Manuel utilisateur

LaserLiner

LaserLiner PrecisionPlane-Laser 4G Pro Manuel utilisateur

LaserLiner

LaserLiner SuperSquare-Laser Manuel utilisateur

LaserLiner

LaserLiner HandyLaser Magnum Manuel utilisateur

LaserLiner

LaserLiner Quadrum OneTouch Manuel utilisateur

Manuels Niveau laser populaires d'autres marques

Nedo

Nedo ET-5 Manuel utilisateur

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manuel utilisateur

Spectra

Spectra LL300N Manuel utilisateur

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manuel utilisateur

Nedo

Nedo Crossliner 4 Manuel utilisateur

Lasertec

Lasertec FX360G Manuel utilisateur

Flex

Flex ALC 8 Manuel utilisateur

Black & Decker

Black & Decker LZR5 Manuel utilisateur

Johnson

Johnson 40-6692 Manuel utilisateur

Cocraft

Cocraft HL 20-SG Manuel utilisateur

Zircon

Zircon iLine Manuel utilisateur

HWH

HWH 310 SERIES Manuel utilisateur

Leica

Leica iCON robot 60 Manuel utilisateur

DeWalt

DeWalt DW082 Manuel utilisateur

imex

imex EL20 Manuel utilisateur

Fixturlaser

Fixturlaser NXA D I-0912 Manuel utilisateur

Wacker Neuson

Wacker Neuson PAL450 Manuel utilisateur

Metrica

Metrica 33806 Manuel utilisateur
