LaserLiner EasyCross-Laser Manuel utilisateur

EasyCross-Laser

Laser

635 nm

1H 1V

Lesen Sie die Bedienungsanleitung, das beiliegende Heft

„Garantie- und Zusatzhinweise“ sowie die aktuellen Infor-

mationen und Hinweise im Internet-Link am Ende dieser

Anleitung vollständig durch. Befolgen Sie die darin enthaltenen

Anweisungen. Diese Unterlage ist aufzubewahren und bei

Weitergabe der Lasereinrichtung mitzugeben.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen

bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind

während des Betriebes von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst

durch Absperrungen und Stellwände begrenzen und den Laser-

bereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635 nm

EN 60825-1:2014

Funktion / Verwendung

Automatischer Kreuzlinien-Laser zum Aussrichten von Fliesen,

Ständerwerk, Fenster, Türen etc.

– Automatische Ausrichtung durch magnetisch gedämpftes

Pendelsystem

– Zusätzlicher Neigungsmodus zum Ausrichten von Schrägen

– Out-Of-Level: Durch optische Signale wird angezeigt, wenn

sich das Gerät außerhalb des Nivellierbereichs bendet.

– Selbstnivellierbereich 3°, Genauigkeit 0,5 mm / m

EasyCross-Laser

1Batterien einlegen

Das Batteriefach öffnen und

Batterien (3 x Typ AAA) gemäß

den Installationssymbolen

einlegen. Dabei auf korrekte

Polarität achten.

2Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (3)

nach links schieben. Das Laserkreuz erscheint.

–

– –

LED Nivellierung

LED blinkt: Nivellierung aus

LED ein: Nivellierung ein /

AN/AUS-Taste

Batteriefach (Rückseite)

Schiebeschalter

aAN

bAUS / Transportsicherung /

Neigungsmodus

Laseraustrittsfenster

1/4”-Stativgewinde

(Unterseite)

Zum Transport immer alle Laser ausschalten und Pendel

arretieren, Schiebeschalter (3) nach rechts schieben.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in

Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit

Herzschrittmachern, sind zu beachten. Die Möglichkeit einer

gefährlichen Beeinussung oder Störung von und durch elektro-

nische Geräte ist gegeben.

A2 A2

< 0,5 mm / m = OK

Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe

des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.

Die Differenz zwischen A2 u. A3 ist die Toleranz.

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das

Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m vonein-

ander entfernt sind. Schalten Sie das Gerät ein (LASERKREUZ AN).

Zur optimalen Überprüfung bitte ein Stativ verwenden.

Zum horizontalen und vertikalen Nivellieren muss die Trans-

portsicherung gelöst sein. Die LED (1) leuchtet konstant rot.

Sobald sich das Gerät außerhalb des automatischen Niverllier-

bereichs von 4° befindet, blinken die Laserlinien. Positionieren

Sie das Gerät so, das es sich innerhalb des Nivellierbereichs

befindet. Die Laserlinien leuchten wieder konstant.

Wenn A2 und A3 mehr als 0,5 mm / m auseinander liegen,

ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem

Fachhändler in Verbindung oder wenden Sie sich an die

Serviceabteilung von UMAREX-LASERLINER.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.

Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

Die Transportsicherung nicht lösen, Schiebeschalter (3)

nach rechts schieben. Die Laser mit der AN/AUS-Taste

anschalten. Jetzt können schiefe Ebenen angelegt

werden. In diesem Modus kann nicht horizontal bzw.

vertikal nivelliert werden, da sich die Laserlinien nicht

mehr automatisch ausrichten. Die LED (1) und die

Laserlinien blinken rot.

Neigungsmodus

EasyCross-Laser

Überprüfen Sie regelmäßig die Kalibrierung vor dem

Gebrauch, nach Transporten und langer Lagerung.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot

mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei

frei pendeln. Gerät einschalten und den vertikalen Laser auf die

Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz,

wenn die Abweichung zwischen Laserlinie und Lotschnur nicht

größer als ± 2,5 mm ist.

2,5 m

<2,5 mm = OK

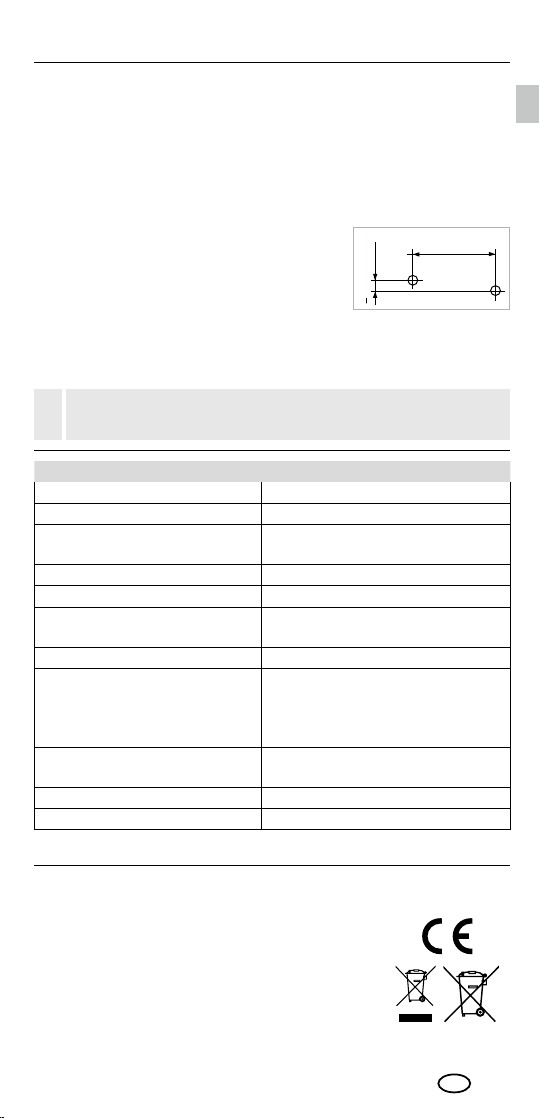

Überpüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und

Laserkreuz einschalten. Punkt B an der Wand

markieren. Laserkreuz ca. 2,5 m nach rechts

schwenken und Punkt C markieren. Über-

prüfen Sie, ob die waagerechte Linie von Punkt C ± 2,5 mm auf der

gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken

nach links wiederholen.

Technische Daten

Selbstnivellierbereich ± 3°

Genauigkeit

± 0,5 mm / m

Arbeitsbereich

(von Raumhelligkeit abhängig)

10 m

Laserwellenlänge

635 nm

Laserklasse

2 / < 1 mW

Stromversorgung

3 x 1,5 V Alkalibatterien

(Typ AAA, LR6)

Betriebsdauer

55 Std. (Alkalibatterien)

Arbeitsbedingungen

0 ... 50°C, Luftfeuchtigkeit

max. 80% rH, nicht kondensierend,

Arbeitshöhe max. 4000 m

über NN (Normalnull)

Lagerbedingungen

-10°C ... 70°C,

Luftfeuchtigkeit max. 80% rH

Abmessungen (B x H x T)

61 x 72 x 62 mm

Gewicht (inkl. Batterien) 202 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss

nach der europäischen Richtlinie für Elektro-

und Elektronik-Altgeräte getrennt gesammelt

und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=eascrolas

Technische Änderungen vorbehalten. 18W05

Function / Application

Automatic cross line laser for aligning tiles, wall studding,

windows, doors etc.

– Automatic alignment thanks to magnetically damped

pendulum system

– Additional slope mode for aligning inclines

– Out-Of-Level: is indicated by optical signals when the unit is

outside its self-levelling range

– Self-levelling range 3°, Accuracy 0,5 mm / m

Safety instructions

Using class 2 lasers

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should

shut their eyes and immediately move away from the beam.

– Under no circumstances should optical instruments

(magnifying glass, microscope, binoculars) be used to look

at the laser beam or reections.

– Do not use the laser at eye level (1.40 ... 1.90 m)

– Reective, specular or shiny surfaces must be covered whilst

laser devices are in operation.

– In public areas shield off the laser beam with barriers and partitions

wherever possible and identify the laser area with warning signs.

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 635 nm

EN 60825-1:2014

General safety instructions

–

The device must only be used in accordance with its intendedpurpose

and within the scope of the specications.

– The measuring tools and accessories are not toys. Keep out

of reach of children.

– Modications or changes to the device are not permitted,

this will otherwise invalidate the approval and safety specications.

–

Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions

fail or the battery charge is weak.

Completely read through the operating instructions, the

„Warranty and Additional Information“ booklet as well as

the latest information under the internet link at the end of

these instructions. Follow the instructions they contain.

This document must be kept in a safe place and if the laser

device is passed on, this document must be passed on with it.

EasyCross-Laser

–

– –

When transporting always switch off all lasers, secure

pendulum and push the slide switch (3) to the right.

2Horizontal and vertical levelling

Release the transport restraint, push the slide

switch (3) to the left. The laser lines can be switched

individually with the selection button.

Open the battery compartment

and insert batteries (3 x typ AAA)

according to the symbols.

Be sure to pay attention to

polarity.

Inserting batteries

– The measuring device complies with electromagnetic

compatibility regulations and limits in accordance with

the EMC Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft,

petrol stations or in the vicinity of people with pacemakers –

may apply. Electronic devices can potentially cause hazards or

interference or be subject to hazards or interference.

Safety instructions

Dealing with electromagnetic radiation

LED levelling

LED ashing: levelling off

LED on: levelling on /

ON/OFF button

Battery compartment

(backside)

Slide switch

aON

bOFF / transport lock /

slope mode

Laser output windows

1/4“ tripod threads (bottom)

A2 A2

< 0,5 mm / m = OK

When A2 and A3 are more than 0.5 mm / m apart,

an adjustment is necessary. Contact your authorised dealer

or else the UMAREX-LASERLINER Service Department.

Performing the calibration check

3. Position the device as near as possible to the wall

at the height of point A1.

4. Turn the device through 180° and mark point A3.

The difference between points A2 and A3 is the tolerance.

1. Mark point A1 on the wall.

2. Turn the device through 180° and mark point A2.

You now have a horizontal reference between points A1 and A2.

Preparing the calibration check

It is possible for you to check the calibration of the laser. To do this,

position the device midway between 2 walls, which must be at least

5 metres apart. Switch the device on (LASER CROSS ON). The best

calibration results are achieved if the device is mounted on a tripod.

Do not release transport restraint, push slide switch (3)

to the right. Sloping planes can now be measured.

This mode cannot be used to perform horizontal or

vertical levelling as the laser lines are no longer aligned

automatically. LED (1) and the laser lines ash red.

Slope mode

The transport restraint must be released for horizontal and

vertical levelling. The LED (1) shows a permanent red light.

The laser lines flash as soon as the device is outside the

automatic levelling range of 4°. Position the device such

that it is within the levelling range. The light of the laser lines

is constant again.

EasyCross-Laser

2,5 m

<2,5 mm = OK

EU directives and disposal

This device complies with all necessary standards

for the free movement of goods within the EU.

This product is an electric device and must be

collected separately for disposal according to

the European Directive on waste electrical and

electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info?an=eascrolas

Subject to technical alterations. 18W05

Technical data

Self-levelling range

± 3°

Accuracy

± 0.5 mm / m

Operating range (depending

on room illumination)

10 m

Laser wavelength

635 nm

Laser class

2 / < 1 mW

Power supply 3 x 1.5 V alkaline batteries

(typ AAA, LR6)

Operating time

55 hours (alkaline batteries)

Operating conditions

0 ... 50°C, max. humidity 80% rH,

no condensation, max. working

altitude 4000 m above sea level

Storage conditions

-10°C ... 70°C,

max. humidity 80% rH

Dimensions (W x H x D)

61 x 72 x 62 mm

Weight (incl. batteries) 202 g

Regularly check the calibration before use, after transport

and after extended periods of storage.

Checking the horizontal line

Position the device about 5 m from a wall

and switch on the cross laser. Mark point B

on the wall. Turn the laser cross approx. 2.5 m

to the right and mark point C. Check whether

the horizontal line from point C is level with point B to within ± 2.5 mm.

Repeat the process by turning the laser to the left.

Checking the vertical line

Position the device about 5 m from a wall. Fix a plumb bob with

a line of 2.5 m length on the wall, making sure that the bob can

swing freely. Switch on the device and align the vertical laser to

the plumb line. The precision is within the specified tolerance if the

deviation between the laser line and the plumb line is not greater

than ± 2.5 mm.

Functie / Toepassing

Automatische kruislijnlaser voor de uitlijning van tegels, regelwerk,

ramen, deuren enz.

– Automatische uitlijning door magnetisch gedempt pendelsysteem

– Extra neigingsmodus voor de uitlijning van schuine vlakken

– Out-Of-Level: door optische signalen wordt gesignaleerd,

wanneer het apparaat zich buiten het nivelleerbereik bevindt.

– Zelfnivelleerbereik 3°, Nauwkeurigheid 0,5 mm / m

Laserstraling!

Niet in de straal kijken!

Laser klasse 2

< 1 mW · 635 nm

EN 60825-1:2014

– Opgelet: Kijk nooit in de directe of reecterende straal.

– Richt de laserstraal niet op personen.

–

Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust

te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

– Bekijk de laserstraal of de reecties nooit met behulp van optische

apparaten (loep, microscoop, verrekijker, …).

– Gebruik de laser niet op ooghoogte (1,40...1,90 m).

–

Goed reecterende, spiegelende of glanzende oppervlakken moeten

tijdens het gebruik van laserinrichtingen worden afgedekt.

– In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk

door afbakeningen en scheidingswanden beperkt en het laserbereik

door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Algemene veiligheidsaanwijzingen

– Gebruik het apparaat uitsluitend doelmatig binnen de

aangegeven speccaties.

– De meetapparaten en het toebehoren zijn geen kinderspeelgoed.

Buiten het bereik van kinderen bewaren.

– Ombouwwerkzaamheden of veranderingen aan het apparaat

zijn niet toegestaan, hierdoor komen de goedkeuring en de

veiligheidsspecicatie te vervallen.

– Stel het apparaat niet bloot aan mechanische belasting,

extreme temperaturen, vocht of sterke trillingen.

– Het apparaat mag niet meer worden gebruikt als een of meerdere

functies uitvallen of de batterijlading zwak is.

Lees de handleiding, de bijgevoegde brochure ‚Garantie- en

aanvullende aanwijzingen‘ evenals de actuele informatie

en aanwijzingen in de internet-link aan het einde van deze

handleiding volledig door. Volg de daarin beschreven aanwij-

zingen op. Bewaar deze documentatie en geef ze door als

u de laserinrichting doorgeeft.

Table des matières

Langues :

Autres manuels LaserLiner Niveau laser

LaserLiner

LaserLiner AutoSmart-Laser Manuel utilisateur

LaserLiner

LaserLiner SmartCross-Laser Manuel utilisateur

LaserLiner

LaserLiner Quadrum DigiPlus Manuel utilisateur

LaserLiner

LaserLiner MasterCross-Laser 2 Manuel utilisateur

LaserLiner

LaserLiner SmartCross-Laser Manuel utilisateur

LaserLiner

LaserLiner DigiLevel Pro 40 Manuel utilisateur

LaserLiner

LaserLiner LL Power Pro Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Laser SCL 3 Manuel utilisateur

LaserLiner

LaserLiner AutoLine-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner ArcoMaster 40 Manuel utilisateur

LaserLiner

LaserLiner SmartVision-Laser Manuel utilisateur

LaserLiner

LaserLiner DigiLevel Pro 120 Manuel utilisateur

LaserLiner

LaserLiner CompactCross-Laser Pro Manuel utilisateur

LaserLiner

LaserLiner CompactCube-Laser 3 Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 3C Manuel utilisateur

LaserLiner

LaserLiner Revolution Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 2 Plus Manuel utilisateur

LaserLiner

LaserLiner AquaPro Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Laser Compact Manuel utilisateur

LaserLiner

LaserLiner PrecisionCross-Laser PCL 8 Manuel utilisateur

LaserLiner

LaserLiner ThermoSpot Manuel utilisateur

LaserLiner

LaserLiner SuperPlane-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner AutoLite-Laser Green Manuel utilisateur

LaserLiner

LaserLiner Centurium Express Manuel utilisateur

Manuels Niveau laser populaires d'autres marques

Nedo

Nedo ET-5 Manuel utilisateur

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manuel utilisateur

Spectra

Spectra LL300N Manuel utilisateur

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manuel utilisateur

Nedo

Nedo Crossliner 4 Manuel utilisateur

Lasertec

Lasertec FX360G Manuel utilisateur

Flex

Flex ALC 8 Manuel utilisateur

Black & Decker

Black & Decker LZR5 Manuel utilisateur

Johnson

Johnson 40-6692 Manuel utilisateur

Cocraft

Cocraft HL 20-SG Manuel utilisateur

Zircon

Zircon iLine Manuel utilisateur

HWH

HWH 310 SERIES Manuel utilisateur

Leica

Leica iCON robot 60 Manuel utilisateur

DeWalt

DeWalt DW082 Manuel utilisateur

imex

imex EL20 Manuel utilisateur

Fixturlaser

Fixturlaser NXA D I-0912 Manuel utilisateur

Wacker Neuson

Wacker Neuson PAL450 Manuel utilisateur

Metrica

Metrica 33806 Manuel utilisateur
