Kohler K-513-H2 Guide de démarrage rapide

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-513-H2, K-514-H2, K-783-H2,

K-784-H2

Product Information

Left drain hole (less grip

rails) K-513-H2 not shown

Right drain hole (less grip

rails) K-514-H2 not shown

Left drain hole (grip rails) K-783-H2 shown

Right drain hole (grip rails) K-784-H2 not shown

Required accessories:

Jet trim kit K-9694

Grip rails (pair) K-9620

Fixture*: basin area top area weight

Bathing

well 42-1/2″(108 cm) x

20″(50.8 cm) 53-3/4″(136.5 cm)

x24″(61 cm) 460 lbs

(208.7

kg)

water depth capacity

overﬂow 10-3/4″(27.3 cm) 45 gal (170.3 L)

* Approximate measurements for comparison only.

Pump Heater V A*

1.5 hp 1.5 kW 240 11

* Approximate measurements for comparison only.

No change in measurements if connected with the drain

illustrated. (K-7160-AF or K-7160M-AF)

Minimum access panel:

Pump/control 32″(81.3 cm) W x

15″38.1 cm) H required

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage

Circuit-Breaker (ELCB):

Pump/control 208-240 V, 20 A, 50/60 Hz

Locate the outlet behind the whirlpool and within 24″

(61 cm) of the pump.

Installation Notes

Install this product according to the installation guide.

Cast iron whirlpools are extremely heavy, making some drop-in

installations difficult. Splitting the deck/surround is recommended

if installing into a deck.

Floor support under whirlpool must provide for a minimum of

1200 lbs (544.3 kg).

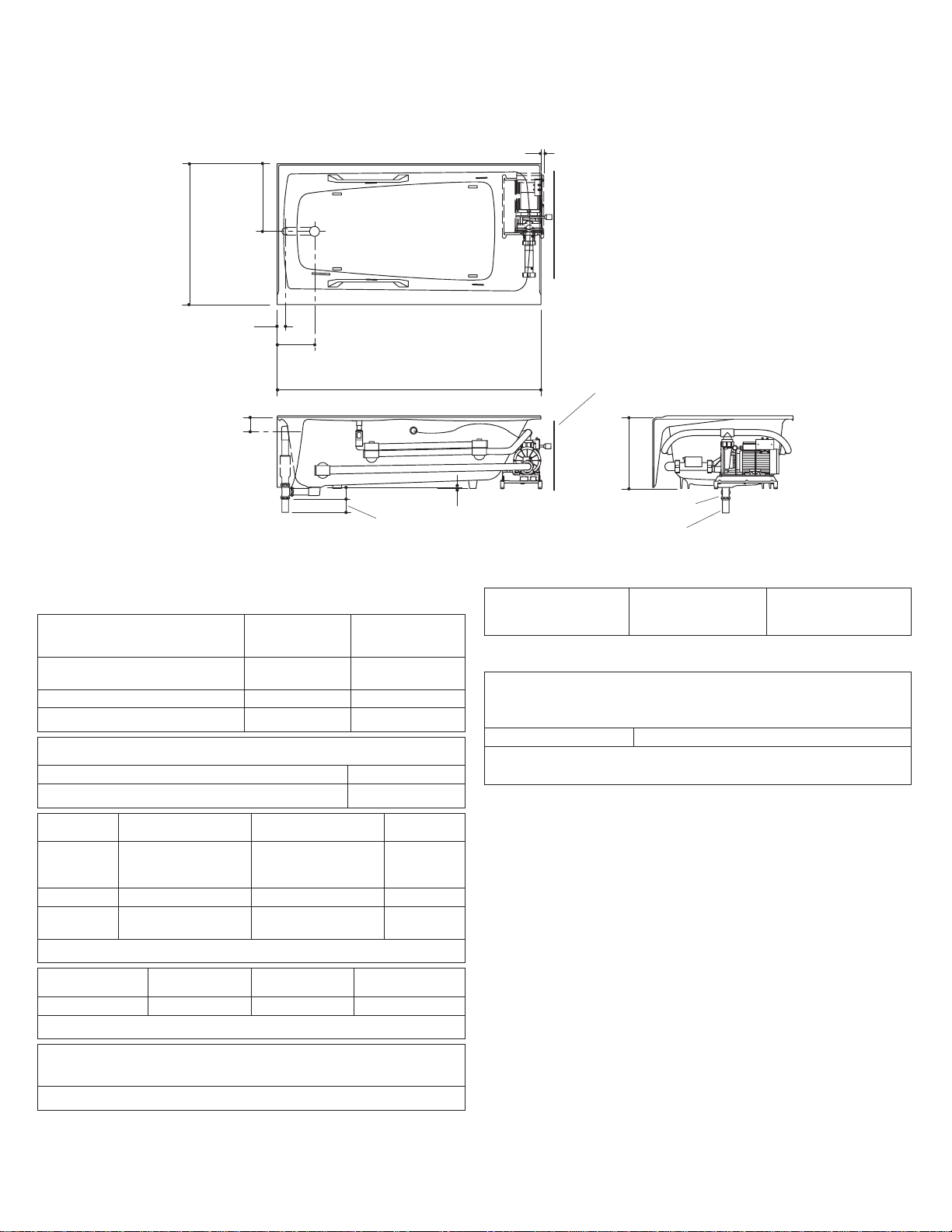

K-783-H2

1-1/2" IPS Thread

1-5/8" (4.1 cm)

1-1/2" IPS

1/4" (6 mm)

2-7/8" (7.3 cm)

3" (7.6 cm)

3-1/4" (8.3 cm) 60" (152.4 cm)

3/4" (1.9 cm)

Note: Top view shown with grip rails.

16-1/4"

(41.3 cm)

32" (81.3 cm)

15-3/8"

(39.1 cm)

8-1/2"

(21.6 cm) Pump/Control Access

1019456-1-C 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Trou du drain à gauche (sans

barres d’appui) K-513-H2 non illustré

Trou du drain à droite (sans

barres d’appui) K-514-H2 non illustré

Trou du drain à gauche

(barres d’appui) K-783-H2 illustré

Trou du drain à droite

(barres d’appui) K-784-H2 non illustré

Accessoires nécessaires:

Kit de garniture de jet K-9694

Barres d’appui (paire) K-9620

Appareil

sanitaire*: espace du bassin espace supérieur poids

Bassin de

baignoire

42-1/2″(108 cm) x

20″(50,8 cm) 53-3/4″(136,5 cm)

x24″(61 cm) 460 lbs

(208,7

kg)

profondeur d’eau capacité

Au trop

plein 10-3/4″(27,3 cm) 45 gal (170,3 L)

Pompe Chauffeau V A*

1,5 CV 1,5 kW 240 11

* Mesures approximatives pour comparaison uniquement.

Panneau d’accès minimal:

Pompe/contrôle 32″(81,3 cm) L x

15″(38,1 cm) H requis

Service électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou Disjoncteur de Mise à la Terre (ELCB):

Pompe/contrôle 208-240 V. 20 A. 50/60 Hz

Localiser la prise derrière la baignoire à hydromassage et dans

les 24″(61 cm) de la pompe.

Notes pour l’installation

Installer ce produit selon le guide d’installation.

Les baignoires à hydromassage en fonte sont très lourdes, rendant

difficile quelques installations encastrées. La séparation du

podium/pourtour est recommandée si l’installation est effectuée

sur un comptoir.

Le sol sous la baignoire à hydromassage doit pouvoir soutenir une

charge minimale de 1200 lbs (544,3 kg).

K-783-H2

1-1/2" IPS Filetage

1-5/8" (4,1 cm)

1-1/2" IPS

1/4" (6 mm)

2-7/8" (7,3 cm)

3" (7,6 cm)

3-1/4" (8,3 cm) 60" (152,4 cm)

3/4" (1,9 cm)

16-1/4"

(41,3 cm)

32" (81,3 cm)

15-3/8"

(39,1 cm)

8-1/2"

(21,6 cm) Accès à la Pompe/Contrôle

Aucune changement des mesures n'est

nécessaire si vous le connectez au drain

comme illustré. (K-7160-AF ou K-7160M-AF)

Remarque: Vue de dessus montrant

les barres d'appui.

Kohler Co. 3 1019456-1-C

Diagrama de Instalación

Bañera de hidromasaje

Información sobre el producto

Oriﬁcio de desagüe a la

izquierda (sin agarraderas) K-513-H2 no ilustrada

Oriﬁcio de desagüe a la

derecha (sin agarraderas) K-514-H2 no ilustrada

Oriﬁcio de desagüe a la

izquierda (agarraderas) K-783-H2 ilustrada

Oriﬁcio de desagüe a la

derecha (agarraderas) K-784-H2 no ilustrada

Accesorios requeridos:

Kit de guarnición del jet K-9694

Agarraderas (un par) K-9620

Producto*: área del fondo área superior peso

Área de la

bañera 42-1/2″(108

cm)x20″(50,8

cm)

53-3/4″(136,5

cm)x24″(61

cm)

460 lbs

(208,7

kg)

profundidad

del agua capacidad

Al rebosadero 10-3/4″(27,3

cm) 45 gal (170,3 L)

Bomba Calentador V A*

1,5 hp 1,5 kW 240 11

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Panel de acceso mínimo: requerido

Bomba/control 32″(81,3 cm) de ancho x 15″(38,1 cm) de

alto

Requisitos eléctricos

Requiere un circuito dedicado protegido con un interruptor de

pérdida a tierra (GFCI) de clase A o un disyuntor de fuga a

tierra (ELCB):

Bomba/control 208-240 V, 20 A, 50/60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas para la instalación

Instale este producto conforme a la guía de instalación.

Las bañeras de hidromasaje de hierro fundido son sumamente

pesadas, lo que diﬁculta algunas instalaciones de sobreponer. Se

recomienda dividir la cubierta/área circundante si se va a instalar

en una cubierta.

El soporte del piso debajo de la bañera de hidromasaje debe poder

soportar como mínimo 1200 lbs (544,3 kg).

K-783-H2

1-1/2" Rosca IPS

1-5/8" (4,1 cm)

1-1/2" IPS

1/4" (6 mm)

2-7/8" (7,3 cm)

3" (7,6 cm)

3-1/4" (8,3 cm) 60" (152,4 cm)

3/4" (1,9 cm)

Nota: Vista superior

ilustrada con agarraderas.

16-1/4"

(41,3 cm)

32" (81,3 cm)

15-3/8"

(39,1 cm)

8-1/2"

(21,6 cm) Acceso a la

bomba/control

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-7160-AF o K-7160M-AF)

Kohler Co. 4 1019456-1-C
