Kohler K-1209P Guide de démarrage rapide

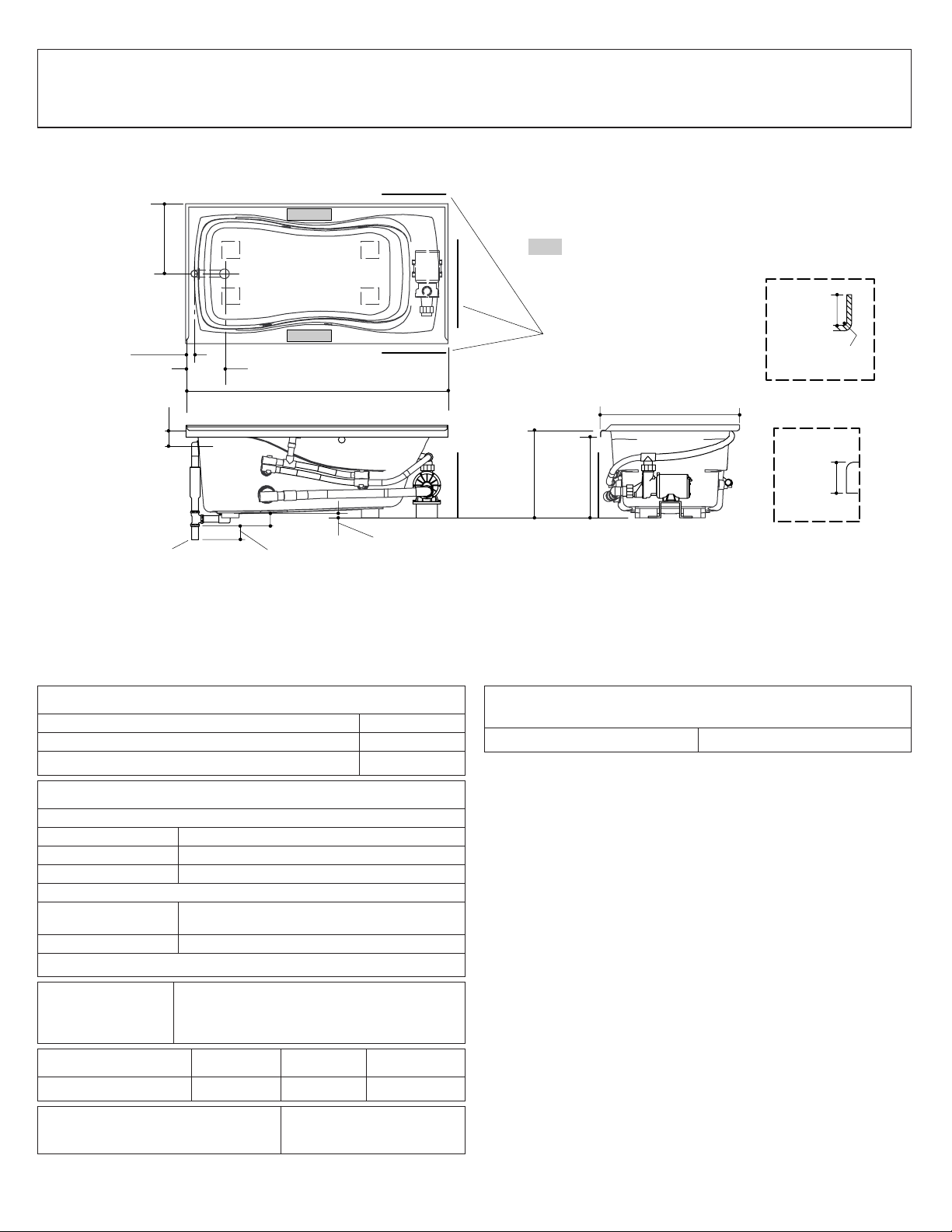

Roughing-In Guide

Bath Whirlpool

Canada

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-1209P, K-1209P-L, K-1209P-R

Product Information

Applicable product:

Drop-in rim style K-1209P

Integral ﬂange, left drain K-1209P-L

Integral ﬂange, right drain K-1209P-R

Fixture*:

Bathing well:

Basin area, bottom 47″(119.4 cm) x 20″(50.8 cm)

Basin area, top 53″(134.6 cm) x 23″(58.4 cm)

Weight 100 lbs (45.4 kg)

To overﬂow:

Water depth 14-1/2″(36.8 cm)

Capacity 64 gal (242.3 L)

* Approximate measurements for comparison only.

Drop-in cutout

dimensions: 58-1/2″(148.6 cm) x 30-1/2″(77.5 cm)

Pump: V Hz A

1-speed 120 60 7.5

Minimum access panel

pump/control (required): 20″(50.8 cm) W x

15″(38.1 cm) H

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

49 lbs/square foot (241 kg/square meter) loading.

The apron must be installed before the ﬁnished ﬂoor and wall

materials are installed.

If installing a rim-mount faucet, make sure there is no interference

with the drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

This ﬁxture conforms to CSA B45 and ANSI Standard Z124.1.2. All

dimensions are nominal.

No change in measurements if connected with drain

illustrated. (K-7161-AF or K-7161M-AF)

Pump/Control Access

(If Apron Is Not Used)

20" (50.8 cm) W x

15" (38.1 cm) H

1-1/4"

(3.2 cm)

1/2" (1.3 cm)

R. Max

Integral

Flange Detail

18-1/2"

(47 cm)

(7.6 cm)

20"

(50.8 cm)

8-11/16" (22.1 cm)

1-11/16"

(4.3 cm)

60" (152.4 cm)

(7.6 cm)

2-7/8"

(7.3 cm) 1" (2.5 cm)

32" (81.3 cm)

16"

(40.6 cm)

1-1/2" OD

1-1/2"

(3.8 cm)

Drop-in Rim

Detail

Recommended Faucet Area

1014678-1-B 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage Canada

Information sur le produit

Produit applicable :

Style rebord encastré K-1209P

Bride intégrée, drain gauche K-1209P-L

Bride intégrée, drain droit K-1209P-R

Appareil sanitaire* :

Bassin de baignoire :

Espace du bassin,

base 47″(119,4 cm) x 20″(50,8 cm)

Espace du bassin,

dessus 53″(134,6 cm) x 23″(58,4 cm)

Poids 100 lbs (45,4 kg)

Au trop-plein :

Profondeur d’eau 14-1/2″(36,8 cm)

Capacité 64 gal (242,3 L)

* Mesures approximatives pour comparaison uniquement.

Dimensions de

découpe

d’encastrement :

58-1/2″(148,6 cm) x 30-1/2″(77,5 cm)

Pompe : V Hz A

1 vitesse 120 60 7,5

Panneau d’accès minimal à la

pompe/commande (obligatoire) : 20″(50,8 cm) L x

15″(38,1 cm) H

Branchement électrique requis

Circuit dédié requis, protégé par un disjoncteur différentiel de

classe A (GFCI) :

Pompe/commande 120 V., 15 A., 60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 49 lbs/pied carré (241 kg/mètre carré).

Le bandeau doit être installé avant d’installer le sol ﬁni et les

matériaux du mur.

Lors de l’installation d’un robinet sur le rebord, s’assurer qu’il n’y

ait pas d’interférence avec le trop plein du drain et le système de

circulation avant de percer des oriﬁces. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

Ce meuble est conforme aux normes CSA B45 et ANSI Z124.1.2.

Toutes les dimensions sont nominales.

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-7161-AF ou K-7161M-AF)

Accès à la pompe/contrôle

(si le bandeau n'est pas utilisé)

20" (50,8 cm) L x

15" (38,1 cm) H

1-1/4"

(3,2 cm)

1/2" (1,3 cm)

R. Max

Détail de bride

de carrelage

18-1/2"

(47 cm)

(7,6 cm)

20"

(50,8 cm)

8-11/16" (22,1 cm)

1-11/16"

(4,3 cm)

60" (152,4 cm)

(7,6 cm)

2-7/8"

(7,3 cm) 1" (2,5 cm)

32" (81,3 cm)

16"

(40,6 cm)

Ø Ext. 1-1/2"

1-1/2"

(3,8 cm)

Détail du

rebord de

l'encastrement

Emplacement recommandé du robinet

Kohler Co. 3 1014678-1-B

Diagrama de instalación

Bañera de hidromasaje Canadá

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer K-1209P

Reborde integral, desagüe a la izquierda K-1209P-L

Reborde integral, desagüe a la derecha K-1209P-R

Producto*:

Área de la bañera:

Área del fondo 47″(119,4 cm) x 20″(50,8 cm)

Área superior 53″(134,6 cm) x 23″(58,4 cm)

Peso 100 lbs (45,4 kg)

Al rebosadero:

Profundidad del

agua 14-1/2″(36,8 cm)

Capacidad 64 gal (242,3 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Dimensiones de

la abertura de

sobreponer:

58-1/2″(148,6 cm) x 30-1/2″(77,5 cm)

Bomba: V Hz A

1-velocidad 120 60 7,5

Panel de acceso mínimo para la

bomba/control (se requiere): 20″(50,8 cm) de ancho x

15″(38,1 cm) de alto

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 49 lbs/pie cuadrado (241 kg/metro

cuadrado).

El faldón debe instalarse antes que los materiales de acabado del

piso y la pared.

En caso de instalar la grifería en el borde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de taladrar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al

instalar un surtidor en la superﬁcie plana para la grifería.

Este producto cumple con la norma CSA B45 y Z124.1.2 de ANSI.

Todas las dimensiones son nominales.

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-7161-AF o K-7161M-AF)

Acceso a la bomba/control

(Si no se emplea faldón)

20" (50,8 cm) de ancho x

15" (38,1 cm) de alto

1-1/4"

(3,2 cm)

1/2" (1,3 cm)

R. Máx

Detalle del

reborde integral

18-1/2"

(47 cm)

(7,6 cm)

20"

(50,8 cm)

8-11/16" (22,1 cm)

1-11/16"

(4,3 cm)

60" (152,4 cm)

(7,6 cm)

2-7/8"

(7,3 cm) 1" (2,5 cm)

32" (81,3 cm)

16"

(40,6 cm)

1-1/2" D.E.

1-1/2"

(3,8 cm)

Detalle del

borde de

sobreponer

Área recomendada para la grifería

Kohler Co. 4 1014678-1-B
