Kohler K-1112-HB Guide de démarrage rapide

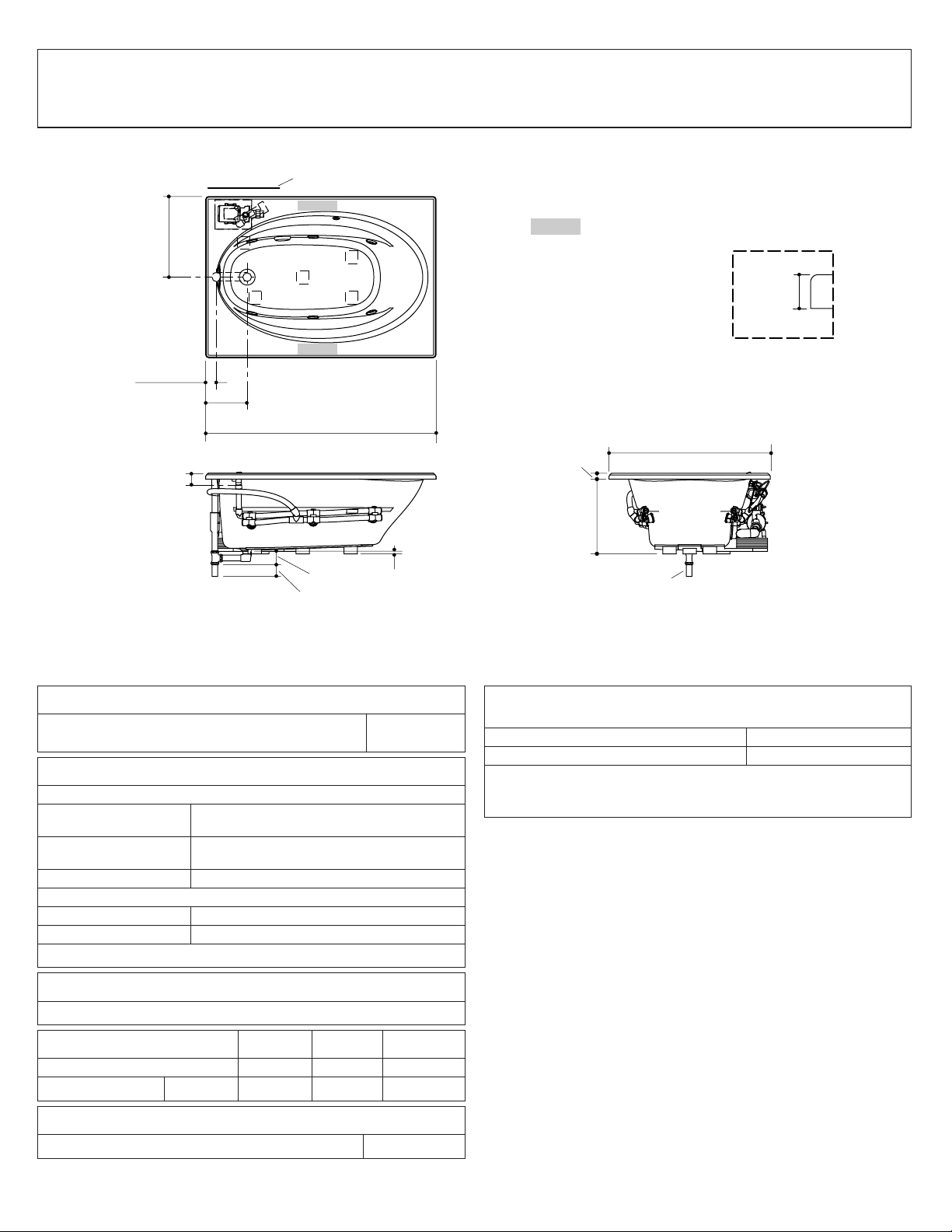

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-1112-HB

Product Information

Applicable product:

Drop-in rim style, custom pump, heater K-1112-HB

Fixture*:

Bathing well:

Basin area, bottom 43″(109.2 cm) x 20-1/2″(52.1 cm)

Basin area, top 53-1/2″(135.9 cm) x 32-1/8″(81.6 cm)

Weight 110 lbs (50 kg)

To overﬂow:

Water depth 15″(38.1 cm)

Capacity 57 gal (215.9 L)

* Approximate measurements for comparison only.

Drop-in cut-out dimensions:

58-1/2″(148.6 cm) x 40-1/2″(102.9 cm)

Pump: V Hz A

1-speed 120 60 7.5

Heater 1.5 kW 120 60 12.5

Minimum access panel pump/control:

20″(50.8 cm) W x 15″(38.1 cm) H required

Required Electrical Service (2 required)

Two dedicated circuits required, each protected with Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Heater 120 V, 15 A, 60 Hz

Locate the outlets behind the whirlpool and within 24″(61 cm)

of the pump and heater.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

35 lbs/square foot (170 kg/square meter) loading.

If installing a rim-mount faucet, make sure there is no interference

with the drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

1-1/2" OD

10-13/16" (27.5 cm)

60" (152.4 cm) 42" (106.7 cm)

3/8" (1 cm)

2-7/8" (7.3 cm)

3" (7.6 cm)

Pump/Control Access

Recommended faucet area

1-1/2"

(3.8 cm)

19-1/2"

(49.5 cm)

3-1/2"

(8.9 cm)

3-1/8"

(7.9 cm)

21"

(53.3 cm)

1-1/2"

(3.8 cm)

Drop-In Rim

Detail

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

1047165-1-D 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable:

Style de rebord pour installation encastrée,

pompe personnalisée, chauffe-eau K-1,112K-

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin,

base 43″(109,2 cm) x 20-1/2″(52,1 cm)

Espace du bassin,

dessus 53-1/2″(135,9 cm) x 32-1/8″(81,6 cm)

Poids 110 lbs (50 kg)

Au trop-plein:

Profondeur d’eau 15″(38,1 cm)

Capacité 57 gal (215,9 L)

* Mesures approximatives pour comparaison uniquement.

Dimensions de découpe de l’encastrement:

58-1/2″(148,6 cm) x 40-1/2″(102,9 cm)

Pompe: V Hz A

1-speed 120 60 7,5

Chauffe-eau 1,5 kW 120 60 12,5

Panneau d’accès minimal à la pompe/commande:

20″(50,8 cm)lx15″(38,1 cm) H requis

Service électrique requis (2 requis)

Deux circuits électriques dédiés requis, chacun protégé par un

disjoncteur différentiel de classe A (GFCI):

Pompe/commande 120 V, 15 A, 60 Hz

Chauffe-eau 120 V, 15 A, 60 Hz

Localiser les prises derrière la baignoire à hydromassage et

dans une distance de 24″(61 cm) de la pompe et du

chauffe-eau.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 35 lbs/pied carré (170 kg/mètre carré).

Lors de l’installation d’un robinet sur le rebord, s’assurer qu’il n’y

ait pas d’interférence avec le trop plein du drain et le système de

circulation avant de percer des oriﬁces. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

Ce meuble est conforme aux normes ANSI Z124.1.2. Toutes les

dimensions sont nominales.

2-7/8" (7,3 cm)

3" (7,6 cm)

Accès à la pompe/contrôle

Emplacement recommandé du robinet

Détail de

l'encastrement

1-1/2"

(3,8 cm)

1-1/2"

(3,8 cm)

19-1/2"

(49,5 cm)

3-1/8"

(7,9 cm)

3-1/2"

(8,9 cm)

21"

(53,3 cm)

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

Ø Ext. 1-1/2"

10-13/16" (27,5 cm)

60" (152,4 cm) 42" (106,7 cm)

3/8" (1 cm)

Kohler Co. 3 1047165-1-D
