Kohler K-1112-LA Guide de démarrage rapide

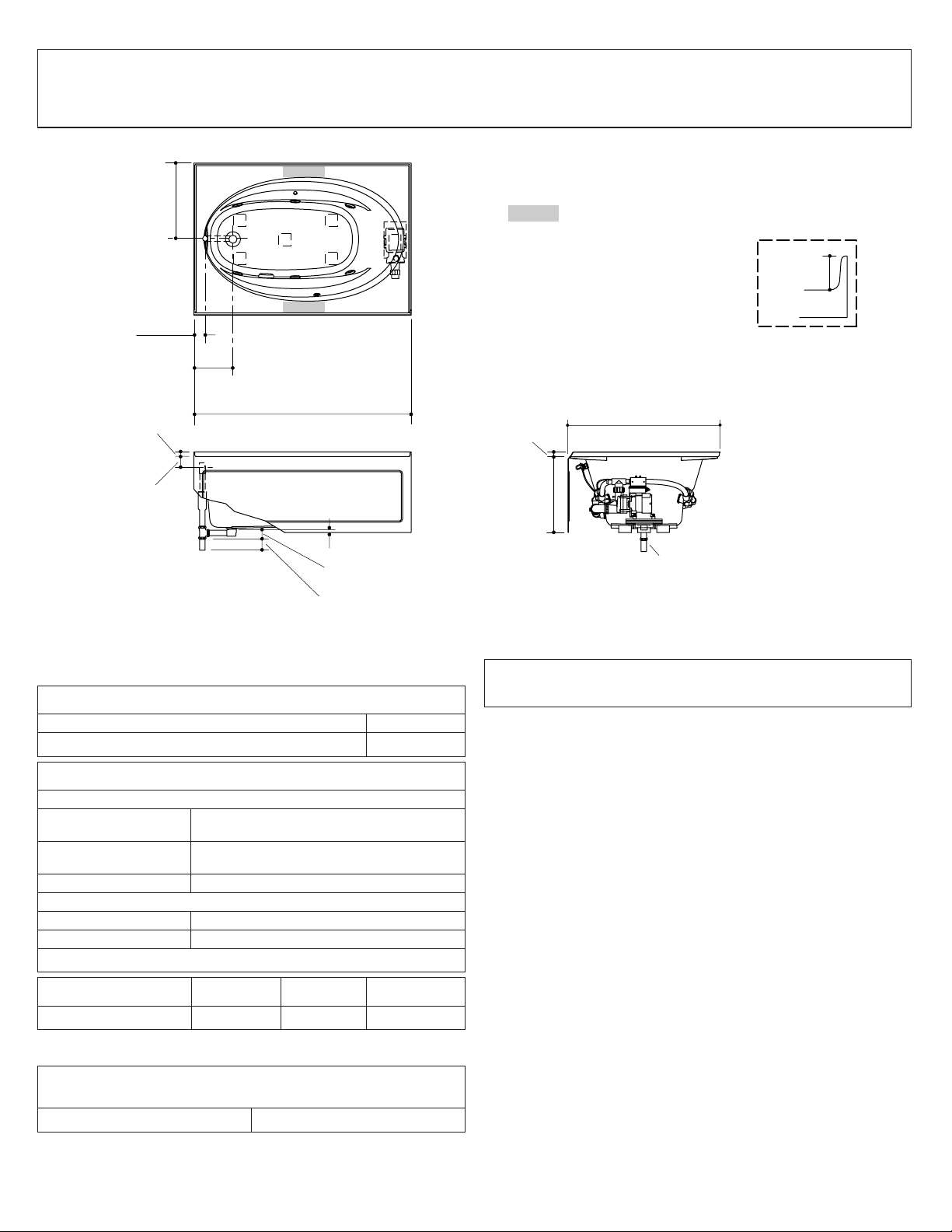

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-1112-LA, K-1112-RA

Product Information

Applicable product:

Integral apron, left drain K-1112-LA

Integral apron, right drain K-1112-RA

Fixture*:

Bathing well:

Basin area, bottom 43″(109.2 cm) x 20-1/2″(52.1 cm)

Basin area, top 53-1/2″(135.9 cm) x 32-1/8″(81.6 cm)

Weight 120 lbs (55 kg)

To overﬂow:

Water depth 15″(38.1 cm)

Capacity 57 gal (215.9 L)

* Approximate measurements for comparison only.

Pump: V Hz A

1-speed 120 60 7.5

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Locate the outlet behind the whirlpool and within 24″(61 cm)

of the pump.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

36 lbs/square foot (174 kg/square meter) loading.

If installing a rim-mount faucet, make sure there is no interference

with the drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

1-1/2" OD

10-13/16" (27.5 cm)

60" (152.4 cm) 42" (106.7 cm)

3/8" (1 cm)

2-7/8" (7.3 cm)

3" (7.6 cm)

Recommended faucet area

21" (53.3 cm)

1-1/4" (3.2 cm)

Tile Flange

Detail

1-1/4"

(3.2 cm)

3-1/2"

(8.9 cm)

1-1/4"

(3.2 cm)

3-1/8"

(7.9 cm)

21"

(53.3 cm)

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

1047169-1-D 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable:

Bandeau intégré, drain à gauche K-1112-LA

Bandeau intégré, drain à droite K-1112-RA

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin,

base 43″(109,2 cm) x 20-1/2″(52,1 cm)

Espace du bassin,

dessus 53-1/2″(135,9 cm) x 32-1/8″(81,6 cm)

Poids 120 lbs (55 kg)

Au trop-plein:

Profondeur d’eau 15″(38,1 cm)

Capacité 57 gal (215,9 L)

* Mesures approximatives pour comparaison uniquement.

Pompe: V Hz A

1 vitesse 120 60 7,5

Branchement électrique requis

Circuit dédié requis, protégé par un disjoncteur différentiel de

classe A (GFCI):

Pompe/commande 120 V, 15 A, 60 Hz

Localiser la prise de courant derrière la baignoire à

hydromassage, à moins de 24″(61 cm) de la pompe.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 36 lbs/pied carré (174 kg/mètre carré).

Lors de l’installation d’un robinet sur le rebord, s’assurer qu’il n’y

ait pas d’interférence avec le trop plein du drain et le système de

circulation avant de percer des oriﬁces. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

Ce meuble est conforme aux normes ANSI Z124.1.2. Toutes les

dimensions sont nominales.

2-7/8" (7,3 cm)

3" (7,6 cm)

Emplacement recommandé du robinet

21" (53,3 cm)

1-1/4" (3,2 cm)

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

1-1/4"

(3,2 cm)

Détail de bride

de carrelage

3-1/8"

(7,9 cm)

21"

(53,3 cm)

1-1/4"

(3,2 cm)

3-1/2"

(8,9 cm)

Ø Ext. 1-1/2"

10-13/16" (27,5 cm)

60" (152,4 cm) 42" (106,7 cm)

3/8" (1 cm)

Kohler Co. 3 1047169-1-D

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Producto correspondiente:

Faldón integral, desagüe a la izquierda K-1112-LA

Faldón integral, desagüe a la derecha K-1112-RA

Producto*:

Área de la bañera:

Área del fondo 43″(109,2 cm) x 20-1/2″(52,1 cm)

Área superior 53-1/2″(135,9 cm) x 32-1/8″(81,6 cm)

Peso 120 lbs (55 kg)

Al rebosadero:

Profundidad del

agua 15″(38,1 cm)

Capacidad 57 gal (215,9 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba: V Hz A

1-velocidad 120 60 7,5

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 36 lbs/pie cuadrado (174 kg/metro

cuadrado).

En caso de instalar la grifería en el borde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de taladrar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al

instalar un surtidor en la superﬁcie plana para la grifería.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

1-1/2" D.E.

10-13/16" (27,5 cm)

60" (152,4 cm) 42" (106,7 cm)

3/8" (1 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

Área recomendada para la grifería

21" (53,3 cm)

1-1/4" (3,2 cm)

Detalle del

reborde para azulejo

1-1/4"

(3,2 cm)

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

3-1/2"

(8,9 cm)

1-1/4"

(3,2 cm)

3-1/8"

(7,9 cm)

21"

(53,3 cm)

Kohler Co. 4 1047169-1-D
