Kohler K-1160P-LA Guide de démarrage rapide

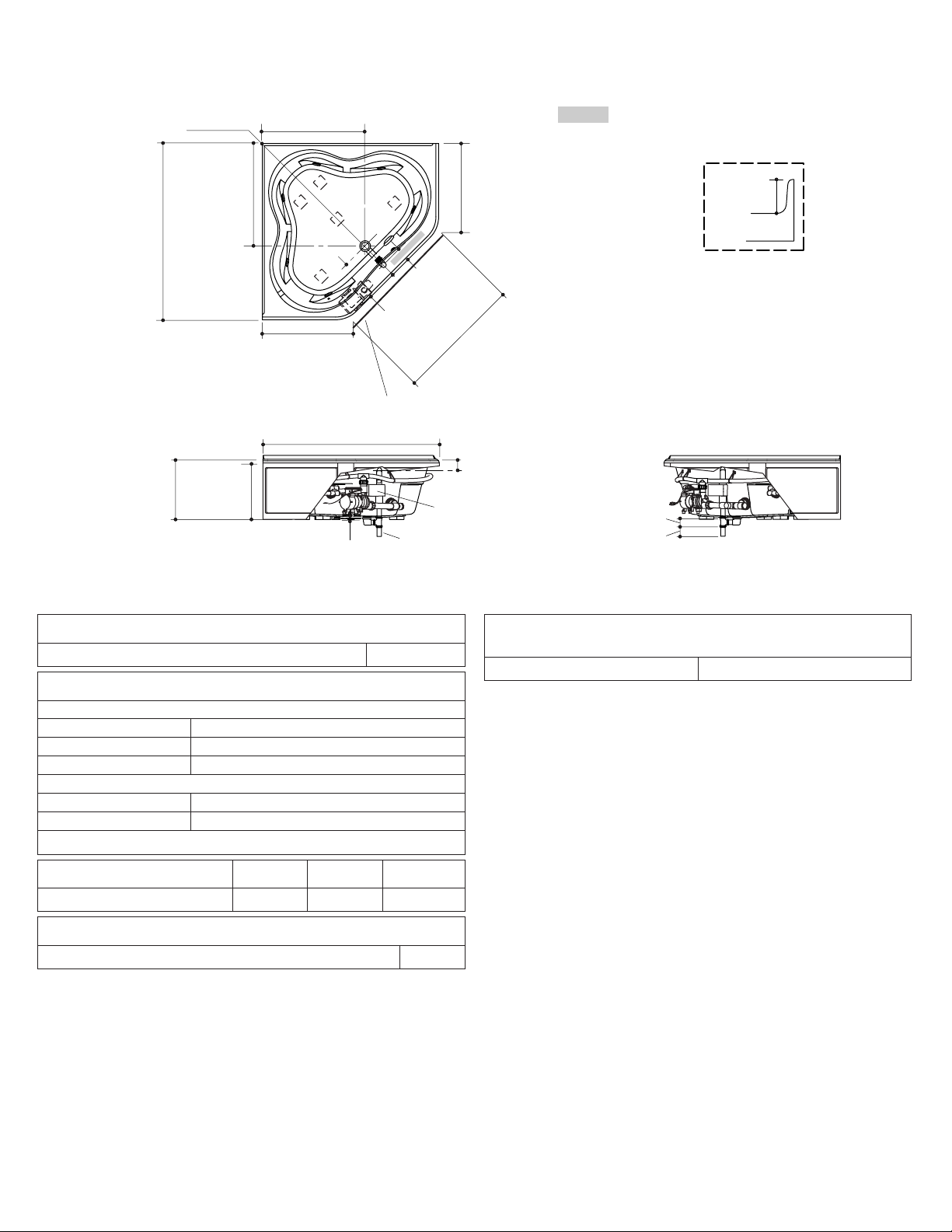

Roughing-In Guide

Bath Whirlpool with Integral Apron and Flange

Canada

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1160P-LA

Product Information

Applicable product:

Integral apron style K-1160P-LA

Fixture*:

Bathing well:

Basin area, bottom 52” (132.1 cm) x 38-3/4” (98.4 cm)

Basin area, top 61” (154.9 cm) x 46-1/4” (117.5 cm)

Weight 127 lbs (57.7 kg)

To overﬂow:

Water depth 15″(38.1 cm)

Capacity 96 gal (363.6 L)

* Approximate measurements for comparison only.

Pump: V Hz A

1-speed 120 60 7.5

Minimum access panel pump/control:

20″(50.8 cm) W x 15″(35.1 cm) H required

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

50 lbs/square foot (242 kg/square meter) loading.

This ﬁxture conforms to CSA B45 and ANSI Standard Z124.1.2. All

dimensions are nominal.

1-1/2" OD 3" (7.6 cm)

60" (152.4 cm)

35"

(88.9 cm)

35"

(88.9 cm)

60"

(152.4 cm)

29" (73.7 cm)

29"

(73.7 cm)

1/2" (1.3 cm)

43-3/4"

(111.1 cm)

13-1/8"

(33.3 cm)

4-7/8"

(12.4 cm)

2-7/8" (7.3 cm)

63"

(160 cm)

19-1/2"

(49.5 cm)

2-7/8"

(7.3 cm)

21"

(53.3 cm)

1-1/4"

(3.2 cm)

Tile Flange

Detail

Pump/Control Access

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

Recommended faucet area

Wooden Stud

(Provided)

1041923-1-C 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage à bandeau et bride intégrés - Canada

Information sur le produit

Style bandeau intégral K-1160P-

LA illustré

Appareil

sanitaire*: espace du bassin espace supérieur poids

Bassin de

baignoire

52” (132,1 cm) x

38-3/4” (98,4 cm) 61” (154,9 cm) x

46-1/4” (117,5 cm) 127 lbs.

(57,7 kg)

profondeur d’eau capacité

Au trop

plein 15” (38,1 cm) 96 gal. (363,6 L)

* Mesures approximatives pour comparaison uniquement.

Pompe: CV V Hz A

1-vitesse 1-1/4 120 60 7.5

Panneau d’accès minimal à la pompe/contrôle:

20″(50,8 cm) L x 15″(35,1 cm) H requis

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI):

Pompe/contrôle 120 V, 15 A, 60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 50 lbs/pied carré (242 Kg/mètre carré).

Ce meuble est conforme aux standards CSA B45 et ANSI Z124.1.2.

Toutes les dimensions sont nominales.

Ø Ext. 1-1/2" 3" (7,6 cm)

60" (152,4 cm)

35"

(88,9 cm)

35"

(88,9 cm)

60"

(152,4 cm)

29" (73,7 cm)

29"

(73,7 cm)

1/2" (1,3 cm)

43-3/4"

(111,1 cm)

13-1/8"

(33,3 cm)

4-7/8"

(12,4 cm)

2-7/8" (7,3 cm)

63"

(160 cm)

19-1/2"

(49,5 cm)

2-7/8"

(7,3 cm)

21"

(53,3 cm)

1-1/4"

(3,2 cm)

Détail de bride

de carrelage

Accès à la pompe/contrôle

Aucun changement dans les mesures ne sera nécessaire

si connecté avec le drain illustré. (K-11677 ou K-11677M)

Emplacement recommandé du robinet

Montant en

bois (fourni)

Kohler Co. 3 1041923-1-C

Diagrama de instalación

Bañera de hidromasaje con faldón integral y reborde-Canadá

Información sobre el producto

Producto correspondiente:

Estilo de faldón integral K-1160P-LA

Producto*:

Área de la bañera:

Área del fondo 52” (132,1 cm) x 38-3/4″(98,4 cm)

Área superior 61″(154,9 cm) x 46-1/4″(117,5 cm)

Peso 127 lbs (57,7 kg)

Al rebosadero:

Profundidad del

agua 15″(38,1 cm)

Capacidad 96 gal (363,6 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba: V Hz A

1-velocidad 120 60 7,5

Panel de acceso mínimo para la bomba/control:

20″(50,8 cm) de ancho x 15″(35,1 cm) de alto requerido

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 50 lbs/pie cuadrado (242 kg/metro

cuadrado).

Este producto cumple con la norma CSA B45 y Z124.1.2 de ANSI.

Todas las dimensiones son nominales.

1-1/2" D.E. 3" (7,6 cm)

60" (152,4 cm)

35"

(88,9 cm)

35"

(88,9 cm)

60"

(152,4 cm)

29" (73,7 cm)

29"

(73,7 cm)

1/2" (1,3 cm)

43-3/4"

(111,1 cm)

13-1/8"

(33,3 cm)

4-7/8"

(12,4 cm)

2-7/8" (7,3 cm)

63"

(160 cm)

19-1/2"

(49,5 cm)

2-7/8"

(7,3 cm)

21"

(53,3 cm)

1-1/4"

(3,2 cm)

Detalle del

reborde para

azulejo

Acceso a la bomba/control

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

Área recomendada para la grifería

Poste de madera

(provisto)

Kohler Co. 4 1041923-1-C
