VOLTCRAFT VC871 Manuel utilisateur
Bedienungsanleitung
Digital-Multimeter VC871
Best.-Nr. 2576867
Seite
2 - 53
Operating Instructions
Digital multimeter VC871
Item No. 2576867
Page
54 - 104
Mode d’emploi
Multimètre numérique VC871
Item No. 2576867
Page
105 - 156
Gebruiksaanwijzing
Digitale multimeter VC871
Item No. 2576867
Pagina
157 - 207
2
3
1 Inhaltsverzeichnis
2 Einführung .....................................................................................................5
3 Bestimmungsgemäße Verwendung...............................................................6
4 Einzelteilbezeichnung....................................................................................8
5 Lieferumfang................................................................................................10
6 Neueste Informationen zum Produkt ...........................................................10
7 Symbolerklärung..........................................................................................10
8 Sicherheitshinweise.....................................................................................11
8.1 Allgemein ...............................................................................................11
8.2 Handhabung ..........................................................................................12
8.3 Betriebsumgebung.................................................................................12
8.4 Betrieb ...................................................................................................13
9 Produktbeschreibung...................................................................................14
10 Display-Angaben und Symbole ...................................................................16
11 Messbetrieb .................................................................................................18
11.1 Messgerät ein- und ausschalten.......................................................19
11.2 Warnanzeige bei falscher Messbuchsenwahl...................................19
11.3 Gleichspannungsmessung „V “...................................................20
11.4 Wechselspannungsmessung „V “..............................................21
11.5 LoZ-Spannungsmessung..................................................................22
11.6 Strommessung..................................................................................22
11.7 Frequenzmessung/Duty Cycle in %..................................................24
11.8 Widerstandsmessung ......................................................................25
11.9 Diodentest.........................................................................................26
11.10 Durchgangsprüfung ..........................................................................27
4
11.11 Kapazitätsmessung............................................................................28
11.12 Temperaturmessung .........................................................................29
11.13 Leistungsmessung ............................................................................30
12 Zusatzfunktionen .........................................................................................32
12.1 RANGE................................................................................................32
12.2 MAX/MIN-Funktion ..............................................................................32
12.3 REL-Funktion.......................................................................................33
12.4 HOLD-Funktion....................................................................................33
12.5 Auto-Power-Off-Funktion .....................................................................33
12.6 COMP-Funktion...................................................................................34
12.7 RECORD-Funktion ..............................................................................34
12.8 SELECT-Funktion................................................................................34
12.9 SETUP-Funktion..................................................................................34
12.10 Taschenlampen-Funktion...................................................................35
12.11 Bluetooth®-Funktion “BLE”.................................................................36
13 Fehlerbehebung...........................................................................................37
14 ReinigungundPege ..................................................................................38
14.1 Allgemein .............................................................................................38
14.2 Reinigung.............................................................................................38
14.3 Batterie- und Sicherungsfach öffnen ...................................................39
14.4 Sicherungswechsel..............................................................................40
14.5 Einsetzen und Wechseln der Batterie..................................................40
15 Entsorgung ..................................................................................................42
15.1 Produkt ................................................................................................42
15.2 Batterien/Akkus....................................................................................43
5
2 Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getrof-
fen, für die wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie
erworben, die sich auf dem Gebiet der Mess-, Lade- und Netztechnik durch beson-
dere Kompetenz und permanente Innovation auszeichnet.
Mit Voltcraft®werden Sie als anspruchsvoller Bastler ebenso wie als professioneller
Anwender auch schwierigen Aufgaben gerecht. Voltcraft®bietet Ihnen zuverlässige
Technologie zu einem außergewöhnlich günstigen Preis-Leistungs-Verhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und
guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de
Österreich: www.conrad.at
Schweiz: www.conrad.ch
16 Konformitätserklärung (DOC) ......................................................................43
17 Technische Daten ........................................................................................44
17.1 Stromversorgung .................................................................................44
17.2 Umgebungsbedingungen.....................................................................44
17.3 Gerät....................................................................................................44
17.4 Funkmodul...........................................................................................44
17.5 Messtoleranzen ...................................................................................45
6
3 Bestimmungsgemäße Verwendung
– Messen und Anzeigen der elektrischen Größen im Bereich der Messkatego-
rie CAT III bis max. 1000 V bzw. CAT IV bis max. 600V gegen Erdpotential,
gemäß EN 61010-1 und allen niedrigeren Kategorien.
– Messen von Gleichspannung bis max. 1000 V
– Messen von Wechselspannung bis max. 1000 V
– Messen von Gleich- und Wechselstrom bis max. 10 A
– Frequenzmessung von 10 Hz bis 60 MHz (max. 20 Vrms)
– Anzeige des Pulsverhältnisses (Duty Cycle) in %
– Messen von Kapazitäten bis 60 mF
– MessenvonWiderständenbis60MΩ
– Wirkleistungsmessung bis max. 2500 W über Schutzkontakt-Messadapter
– Messen von Temperaturen von -40 bis +1000 °C
– Durchgangsprüfung(DieWiderstandsschwellekannauf1~1000Ωeinge-
stellt werden.)
– Diodentest
– Bluetooth®-Schnittstelle für App-Steuerung
Die Messfunktionen werden über den Drehschalter angewählt. Die Messbereichs-
wahl erfolgt in vielen Messbereichen automatisch (außer Durchgangsprüfung, Dio-
dentest und Strommessbereiche).
Im AC-Spannungs- und AC-Strommessbereich werden Echt-Effektiv-Messwerte
(True RMS) bis zu einer Frequenz von 1 kHz angezeigt. Dies ermöglicht die exak-
te Messung von sinusförmigen und nicht-sinusförmigen Messgrößen (Spannung/
Strom).
Die Polarität wird bei negativem Messwert automatisch mit Vorzeichen (-) darge-
stellt.
Eine Niedrig-Impedanz-Funktion (LoZ) ermöglicht die Spannungsmessung mit re-
duziertem Innenwiderstand. Dies unterdrückt Phantomspannungen die in hochoh-
migen Messungen auftreten können. Die Messung mit reduzierter Impedanz ist in
Messkreisen bis max. 1000 V und für max. 3 s zulässig.
Die beiden Strom-Messeingänge sind mit keramischen Hochleistungssicherungen
gegen Überlast abgesichert. Die Spannung im Strommesskreis darf 1000 V nicht
überschreiten.
7
Betrieben wird das Multimeter mit drei handelsüblichen Micro-Batterien (Typ AAA).
Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig. Akkus sind aufgrund
der geringeren Zellenspannung nicht zulässig.
Eine automatische Abschaltung schaltet das Gerät nach einer voreinstellbaren Zeit
aus, wenn am Gerät keine Taste gedrückt wurde. Dies verhindert die vorzeitige Ent-
ladung der Batterie. Diese Funktion kann deaktiviert werden.
AnderGerätestirnseiteundGeräterückseitebendetsichjeeinezuschaltbareLED-
Lampe, die als Taschenlampen verwendet werden können.
AnderGeräterückseitebendetsicheinausklappbarerAufstellbügel.Hiermitkann
das Messgerät zur besseren Ablesbarkeit optimal platziert werden. Ebenso ist auf
der Rückseite ein Stativgewinde integriert.
Das Multimeter darf im geöffneten Zustand, mit geöffnetem Batteriefach oder feh-
lendem Batteriefachdeckel nicht betrieben werden. Ein Schutzmechanismus verhin-
dert die Öffnung des Batteriefachs bei eingesteckten Messleitungen.
Messungen in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw.
unter widrigen Umgebungsbedingungen sind nicht zulässig. Widrige Umgebungs-
bedingungen sind: Nässe oder hohe Luftfeuchtigkeit, Staub und brennbare Gase,
Dämpfe oder Lösungsmittel sowie Gewitter bzw. Gewitterbedingungen wie starke
elektrostatische Felder usw.
Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die
SpezikationendesMultimetersabgestimmtsind.
Das Messgerät darf nur von Personen bedient werden, welche mit den erforder-
lichen Vorschriften für die Messung und den möglichen Gefahren vertraut ist. Die
Verwendung der persönlichen Schutzausrüstung wird empfohlen.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses
Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektri-
scher Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. um-
gebaut werden!
Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für
späteres Nachschlagen auf.
Die Sicherheitshinweise sind unbedingt zu beachten!
AngegebeneMarkennamensindEigentumderjeweiligenHersteller.
8
4 Einzelteilbezeichnung
A AB
D
E
FI
H
G
C
C
J
VC871
< >
14
6
8
7
9
10
14
12
13
11
2 3 5
9
A LED-Taschenlampe
B Optische Betätigungskontrolle
C Display,grakfähig,farbig
(1) Systemsymbole (v. l. Batteriestand, Bluetooth®, APO, Sound,
Taschenlampe, Blitz für gefährliche Spannung)
(2) REC-Anzeige aktiv
(3) MAX-MIN-Anzeige aktiv
(4) Systemdatum und Uhrzeit
(5) HOLD-Anzeige aktiv
(6) Relativwertanzeige
(7) Anzeige für Gleich-/Wechselstrom
(8) Messwertanzeige
(9) Anzeige der Messeinheit
(10) Bargrafanzeige
(11) LoZ-Niedrigimpedanz aktiv
(12) Funktionen für die Tasten F1 bis F4
(13) Tiefpasslteraktiv
(14) MAX/MIN- und AUTO-Range Funktion
D Funktionstasten
E Drehschalter für Messfunktionswahl
F Messbuchsen
G Stativ-Anschlussgewinde
H Klappbarer Aufstellbügel
I Schraube für Batterie- und Sicherungsfach
J Magnetische Messspitzenhalterung für beiliegende Messspitzen
Achtung, starker Magnet! Halten Sie das Gerät von Herzschrittmachern,
DebrillatorenoderScheckkartenentfernt..
10
5 Lieferumfang
Digitalmultimeter
2x Sicherheitsmessleitungen mit CAT III/CAT IV Schutzkappen
Draht-Temperaturfühler, Typ-K (-20 bis +230 °C)
Schutzkontakt-Messadapter für AC-Leistungsmessung
3x Microbatterien (AAA)
Bedienungsanleitung

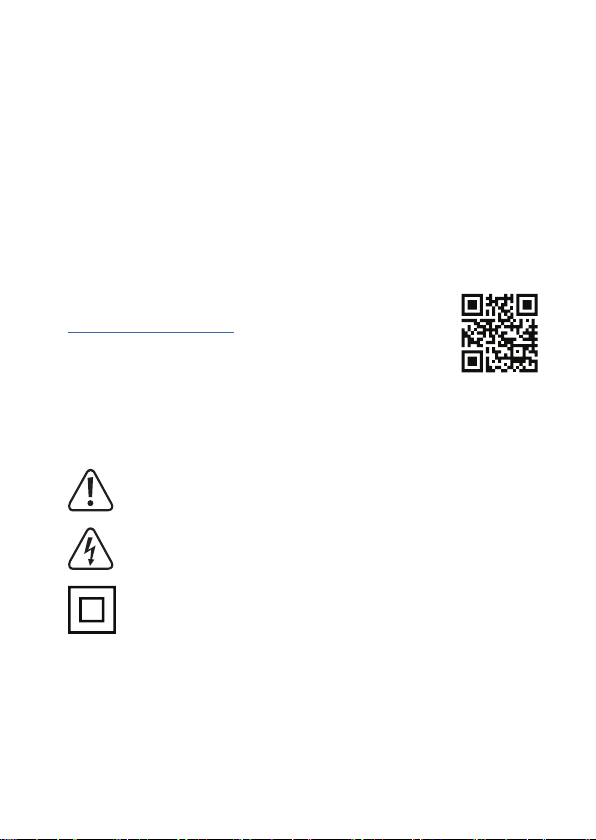

6 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
www.conrad.com/downloads herunter oder scannen Sie den
abgebildeten QR-Code. Folgen Sie den Anweisungen auf der
Website.
7 Symbolerklärung
FolgendeSymbolebendensichaufdemProdukt/GerätoderimText:
Das Symbol warnt vor Gefahren, die zu Verletzungen führen können.
Das Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch
Stromschlag führen kann.
Schutzklasse 2 (doppelte oder verstärkte Isolierung, Schutzisoliert)
CAT I
Messkategorie I für Messungen an elektrischen und elektronischen
Geräten, welche nicht direkt mit Netzspannung versorgt werden (z.B.
batteriebetriebene Geräte, Schutzkleinspannung, Signal- und Steuers-
pannungen etc.).
Table des matières
Langues :
Autres manuels VOLTCRAFT Multimètre
VOLTCRAFT
VOLTCRAFT VC-13 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC-335 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC135 Instructions d'installation
VOLTCRAFT
VOLTCRAFT 12 23 88 Guide de démarrage rapide
VOLTCRAFT
VOLTCRAFT VC-110 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT vc175 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT vc-890 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC 820-1 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC-519 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT 12 29 00 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT LCR 4080 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC130-1 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC131 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC891 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC851 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC920 - V06-09 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC265 - V06-10 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC171 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC191 Manuel utilisateur
VOLTCRAFT
VOLTCRAFT VC251TRMS Manuel utilisateur
Manuels Multimètre populaires d'autres marques
Gossen MetraWatt
Gossen MetraWatt METRAmax 6 Manuel utilisateur
PeakTech
PeakTech 4000 Manuel d'utilisation et d'entretien
YOKOGAWA
YOKOGAWA 90050B Manuel utilisateur
Gossen MetraWatt
Gossen MetraWatt METRALINE DMM16 Manuel utilisateur
Fluke
Fluke 8846A Manuel d'utilisation et d'entretien
Tempo Communications
Tempo Communications MM200 Manuel utilisateur
