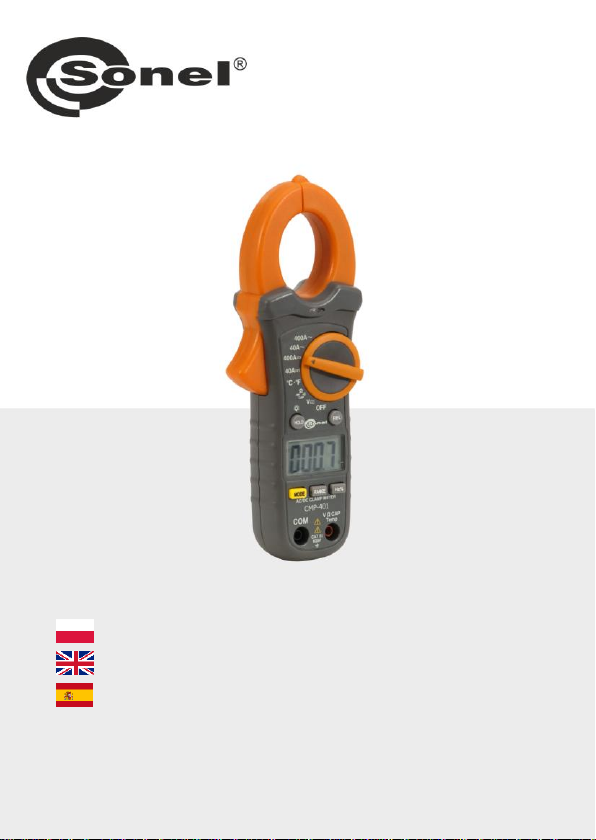

Sonel CMP-401 Manuel utilisateur

INSTRUKCJA OBSŁUGI 1

USER MANUAL 29

MANUAL DE USO 57

CMP-401

v1.8 29.08.2019

INSTRUKCJA OBSŁUGI

CĘGOWY MIERNIK

PRĄDU AC/DC

CMP-401

Wersja 1.8 29.08.2019

Cyfrowy miernik cęgowy CMP-401 przeznaczony jest do cęgo-

wych pomiarów prądu przemiennego i stałego.

Ponadto miernik umożliwia pomiar napięć stałych i przemien-

nych, częstotliwości, rezystancji, pojemności, temperatury oraz te-

stowanie diod.

Do najważniejszych cech przyrządu CMP-401 należą:

automatyczna lub ręczna zmiana zakresów,

funkcja HOLD umożliwiająca odczyt pomiarów przy niedosta-

tecznym oświetleniu lub w trudno dostępnych miejscach,

funkcja REL umożliwiająca dokonywanie pomiarów względ-

nych,

sygnalizacja dźwiękowa ciągłości obwodu (Beeper),

samoczynne wyłączanie nieużywanego przyrządu ,

wyświetlacz 3 ¾ cyfry,

bezpieczne, osłonięte szczęki pomiarowe,

wzmocniona obudowa odporna na udary.

CMP-401 –INSTRUKCJA OBSŁUGI

1Wstęp ....................................................................5

2Bezpieczeństwo ...................................................6

2.1 Międzynarodowe symbole bezpieczeństwa ............. 8

3Przygotowanie miernika do pracy......................8

4Opis funkcjonalny................................................9

4.1 Gniazda pomiarowe i elementy wyboru funkcji

pomiarowej............................................................... 9

4.1.1 Gniazda .....................................................................10

4.1.2 Elementy wyboru funkcji pomiarowej..........................10

4.2 Wyświetlacz ciekłokrystaliczny (LCD) .................... 11

4.3 Przewody ............................................................... 12

5Pomiary...............................................................12

5.1 Pomiar prądu stałego i przemiennego.................... 12

5.2 Pomiar napięcia stałego i przemiennego................ 13

5.3 Pomiar rezystancji.................................................. 14

5.4 Test ciągłości obwodu............................................ 15

5.5 Test diod ................................................................ 15

5.6 Pomiar pojemności................................................. 16

5.7 Pomiar częstotliwości lub % cyklu roboczego ........ 17

5.8 Pomiar temperatury................................................ 17

5.9 Bezdotykowy test napięcia..................................... 18

6Funkcje specjalne..............................................19

6.1 Ręczna zmiana podzakresów ................................ 19

6.2 Tryb pomiaru względnego...................................... 20

6.3 Funkcja HOLD i Podświetlenie wyświetlacza ......... 20

6.4 Przycisk MODE...................................................... 20

7Zanim oddasz miernik do serwisu ...................21

8Wymiana baterii .................................................21

9Czyszczenie i konserwacja...............................22

CMP-401 –INSTRUKCJA OBSŁUGI

10 Magazynowanie..................................................22

11 Rozbiórka i utylizacja ........................................22

12 Załączniki............................................................23

12.1 Dane techniczne .................................................... 23

12.2 Wyposażenie standardowe .................................... 26

13 Serwis .................................................................26

14 Usługi laboratoryjne ..........................................27

CMP-401 –INSTRUKCJA OBSŁUGI

1 Wstęp

Dziękujemy za zakup cyfrowego miernika cęgowego firmy So-

nel S.A. Miernik CMP-401 jest nowoczesnym, wysokiej jakości przy-

rządem pomiarowym, łatwym i bezpiecznym w obsłudze. Jednak

przeczytanie niniejszej instrukcji pozwoli uniknąć błędów przy po-

miarach i zapobiegnie ewentualnym problemom przy obsłudze

miernika.

W niniejszej instrukcji posługujemy się trzema rodzajami

ostrzeżeń. Są to teksty w ramkach, opisujące możliwe zagrożenia

zarówno dla użytkownika, jak i miernika. Teksty rozpoczynające się

słowem ‘OSTRZEŻENIE:’ opisują sytuacje, w których może dojść

do zagrożenia życia lub zdrowia, jeżeli nie przestrzega się instrukcji.

Słowo ‘UWAGA!’ rozpoczyna opis sytuacji, w której niezastoso-

wanie się do instrukcji grozi uszkodzeniem przyrządu. Wskazania

ewentualnych problemów są poprzedzane słowem ‘Uwaga:’.

OSTRZEŻENIE:

Przed użyciem przyrządu należy dokładnie przeczytać niniej-

szą instrukcję i zastosować się do przepisów bezpieczeń-

stwa i zaleceń producenta.

OSTRZEŻENIE:

Miernik CMP-401 jest przeznaczony do cęgowych pomiarów

prądu a także do pomiarów napięć stałych i przemiennych,

częstotliwości, rezystancji, pojemności i temperatury. Każde

inne zastosowanie niż podane w tej instrukcji może spowo-

dować uszkodzenie przyrządu i być źródłem poważnego nie-

bezpieczeństwa dla użytkownika.

CMP-401 –INSTRUKCJA OBSŁUGI

OSTRZEŻENIE:

Miernik CMP-401 może być używany jedynie przez wykwali-

fikowane osoby posiadające odpowiednie uprawnienia do

prac przy instalacjach elektrycznych. Posługiwanie się mier-

nikiem przez osoby nieuprawnione może spowodować

uszkodzenie przyrządu i być źródłem poważnego niebezpie-

czeństwa dla użytkownika.

2 Bezpieczeństwo

Aby zapewnić odpowiednią obsługę i poprawność uzy-

skiwanych wyników należy przestrzegać następujących zaleceń:

przed rozpoczęciem eksploatacji miernika należy dokładnie za-

poznać się z niniejszą instrukcją,

przyrząd powinien być obsługiwany wyłącznie przez osoby od-

powiednio wykwalifikowane i przeszkolone w zakresie BHP,

należy zachować dużą ostrożność przy pomiarze napięć prze-

kraczających 40VDC lub 20VAC RMS gdyż stanowią one po-

tencjalne zagrożenie porażeniem,

przy sprawdzaniu obecności napięcia należy upewnić się, że

funkcja ta działa prawidłowo (za pomocą pomiaru znanej warto-

ści napięcia) zanim przyjmie się, że zerowy odczyt oznacza

brak napięcia,

przed przystąpieniem do pomiarów należy ustawić przełącznik

funkcji w odpowiednim położeniu,

w trakcie pomiarów napięcia nie należy przełączać urządzenia

w tryb pomiaru prądu lub rezystancji,

nie wolno przekraczać maksymalnego dopuszczalnego zakresu

napięcia wejściowego dla żadnej funkcji,

nie wolno podłączać napięcia do miernika kiedy wybrana jest

funkcja rezystancji,

w przypadku zmiany zakresów zawsze należy odłączyć prze-

wody pomiarowe od mierzonego obwodu,

nie wolno przekraczać maksymalnych limitów sygnału wejścio-

wego,

CMP-401 –INSTRUKCJA OBSŁUGI

niedopuszczalne jest używanie:

miernika, który uległ uszkodzeniu i jest całkowicie lub czę-

ściowo niesprawny

przewodów z uszkodzoną izolacją

miernika przechowywanego zbyt długo w złych warunkach

(np. zawilgoconego)

naprawy mogą być wykonywane wyłącznie przez autoryzowany

serwis.

OSTRZEŻENIE:

Nigdy nie wolno przystępować do pomiarów, jeżeli użytkow-

nik ma mokre lub wilgotne dłonie.

OSTRZEŻENIE:

Nie wolno dokonywać pomiarów w atmosferze grożącej wy-

buchem (np. w obecności gazów palnych, oparów, pyłów,

itp.). W przeciwnym razie używanie miernika w tych warun-

kach może wywołać iskrzenia i spowodować eksplozję.

UWAGA!

Wartości graniczne sygnału wejściowego

Funkcja

Maksymalna wartość

wejściowa

A AC

400A DC/AC

V DC, V AC

600V DC/AC

Test rezystancji, częstotli-

wości, diody, ciągłości i po-

jemności elektrycznej

250V DC/AC

Temperatura (°C/°F)

250V DC/AC

CMP-401 –INSTRUKCJA OBSŁUGI

2.1 Międzynarodowe symbole bezpieczeń-

stwa

Niniejszy symbol, umieszczony w pobliżu innego symbolu

lub gniazda wskazuje, że użytkownik winien zapoznać się

z dalszymi informacjami zamieszczonymi w instrukcji

obsługi.

Niniejszy symbol, umieszczony w pobliżu gniazda

wskazuje, że w warunkach normalnego użytkowania

istnieje możliwość wystąpienia niebezpiecznych napięć.

Podwójna izolacja

3 Przygotowanie miernika do pracy

Po zakupie miernika należy sprawdzić kompletność zawartości

opakowania.

Przed przystąpieniem do wykonywania pomiarów należy:

upewnić się, że stan baterii pozwoli na wykonanie pomiarów,

sprawdzić czy obudowa miernika i izolacja przewodów pomia-

rowych nie są uszkodzone,

dla zapewnienia jednoznaczności wyników pomiarów zaleca się

do gniazda COM podłączać przewód czarny a do gniazda

V/Ω/CAP/TEMP przewód czerwony.

OSTRZEŻENIE:

Podłączanie nieodpowiednich lub uszkodzonych przewodów

grozi porażeniem niebezpiecznym napięciem.
