ProLights SUNRISE2 Manuel utilisateur

MANUALE UTENTE

USER MANUAL

SUNRISE2

IT - EN

BLiNdER wiTh LEd SoURcE

REV.002-09/15

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

SUNRiSE2

• SUNRISE2

• Staa di ssaggio

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione e speciche tecniche

1. 2 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità Autoshow

3. 5 Modalità Static

3. 6 Modalità Master/Slave

3. 7 Collegamento

3. 8 Congurazione canali DMX

3. 9 Modalità DMX

3. 10 Collegamenti della linea DMX

3. 11 Costruzione del terminatore DMX

3. 12 Canali DMX

3. 13 Funzioni dispositivo

3. 14 Informazioni sul dispositivo

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certiﬁcato di garanzia

SUNRiSE2

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

SUNRiSE2

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

SUNRiSE2

- 1 - INTRODUZIONE

1.1 DESCRIZIONE E SPECIFICHE TECNICHE

SUNRISE2 è il primo Blinder con sorgente LED che eguaglia in luminosità i tradizionali proiettori basati

con lampade da 2x650W DWE alogene, utilizzati nella maggior parte degli eventi. SUNRISE2 è equipag-

giato con 2x100W LED COB 3200K ad alto indice CRI (>80) ed un gruppo ottico in vetro, in grado di

riprodurre le prestazioni dei fari ad incandescenza in termini di angolo di proiezione, temperatura colore,

rampa dimmer e luminosità. SUNRISE2 è un proiettore ideale per applicazioni Rental e che ore innume-

revoli vantaggi tecnici: abbatte i consumi energetici di sei volte, semplica il montaggio e riduce i costi

in materiali consumabili come lampade, cablaggi, canali dimmer, powerbox, inne non produce calore

e deterioramento delle meccaniche. L’elettronica di SUNRISE2 ore inoltre molti altri vantaggi come ad

esempio la possibilità di controllare ogni LED indipendentemente in pixel2pixel e di poter usufruire di un

canale dedicato alla strobo, oltre che la selezione di diverse curve dimmer.

Sorgente luminosa e ottica

• 2 x 100W COB White LED ad alta resa luminosa

• Temperatura colore: 3200K

• Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade

tradizionali

• Angolo di proiezione: 60°

• Angolo di campo: 80°

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Diverse congurazioni DMX disponibili (1, 2, 4, 7 canali) per controllo semplicato o pixel2pixel

- 1 canali: Dimmer

- 2 canali: Pixel2pixel

- 4 canali: Dimmer, pixel2pixel, strobe

- 7 canali: Dimmer, pixel2pixel, strobe, auto programs, auto speed, dimmer speed

• Interfaccia di controllo mediante display black OLED per esecuzione dei programmi automatici, scelta

dei colori statici, memorizzazione di show personalizzati, calibrazione preset colori

• Regolazione curva dimmer: 4 congurazioni selezionabili

• Tecnologia HD-dimming con rampa super-lineare ed anti-ickering con regolazione della frequenza di

aggiornamento dall’interfaccia utente

• Regolazione curva dimmer: 4 congurazioni selezionabili

• Modalità Automatica: programmi automatici preimpostati con regolazione velocità

• Modalità colori statici: riproduzione statica di un colore

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Passaggio lineare“stepless”dei valori sui canali DMX

Corpo e alimentazione

• Corpo in alluminio, grado di protezione: IP30

• Staa per il ssaggio in sospensione

• Alimentazione:100-240V 50/60Hz

• Cablaggio IN alimentazione attraverso connessione PowerCON e IN/OUT segnale attraverso connes-

sioni XLR3p/5p

• Assorbimento medio: 150W

• Peso: 6,8 kg

• Dimensioni (LxAxP): 473x105x270 mm

SUNRiSE2

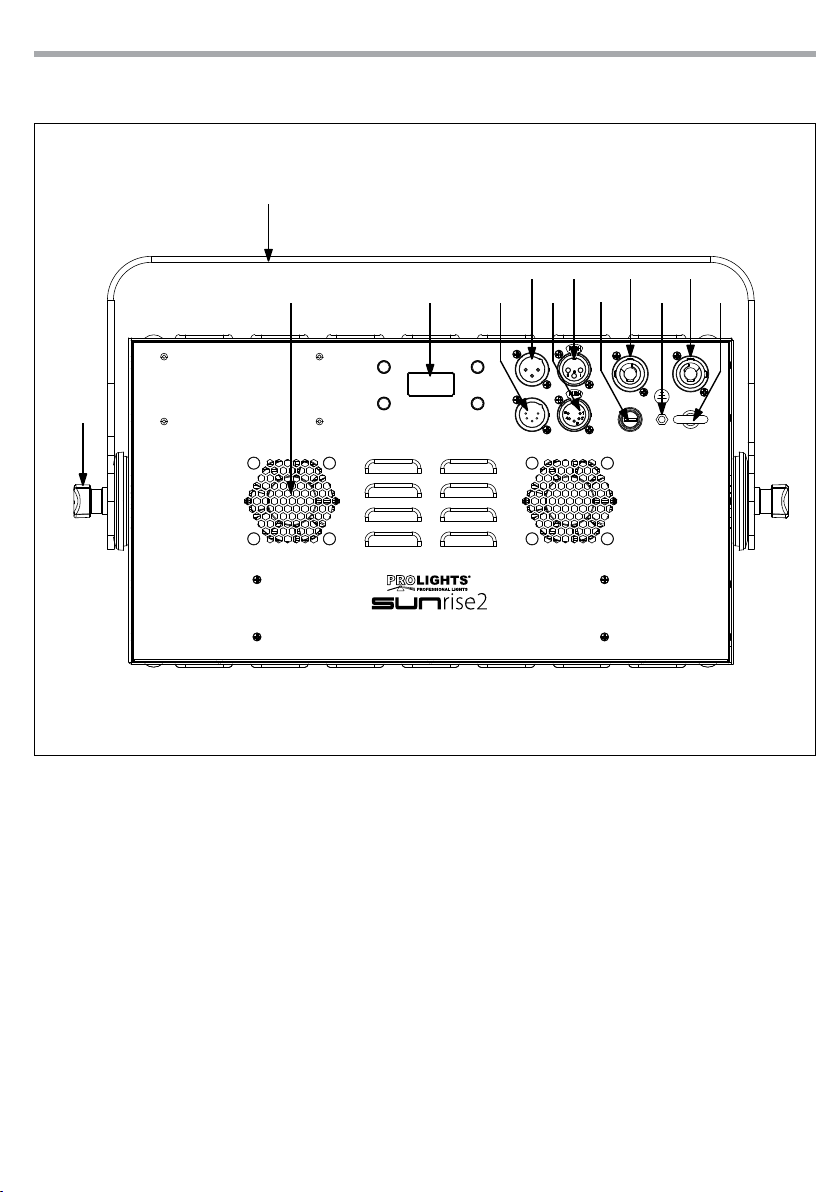

Fig.1 - Pannello posteriore

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio.

3. PRESA DI VENTILAZIONE apertura per uscita

usso d'aria da non ostruire

4. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni.

5. DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

6. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

7. DMX OUT (XLR a 5 poli):

1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

8. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

9. ALLOGGIAMENTO FUSIBILE in caso di rottura

del fusibile, sostituire sempre con uno dello

stesso tipo e dello stesso valore.

10. POWER IN ( PowerCON IN): per il collegamento

ad una presa di rete (100-240V~/50-60Hz)

tramite il cavo rete in dotazione

11. GND POINT usato per la messa a terra del

dispositivo.

12. POWER OUT ( PowerCON OUT): collegamento

per l'alimentazione all'unità successiva

13. SAFETY EYE per l’aggancio al cavo di sicurezza

3 4

6 8

1.2 ELEMENTI DI COMANDO E COLLEGAMENTI

SUNRiSE2

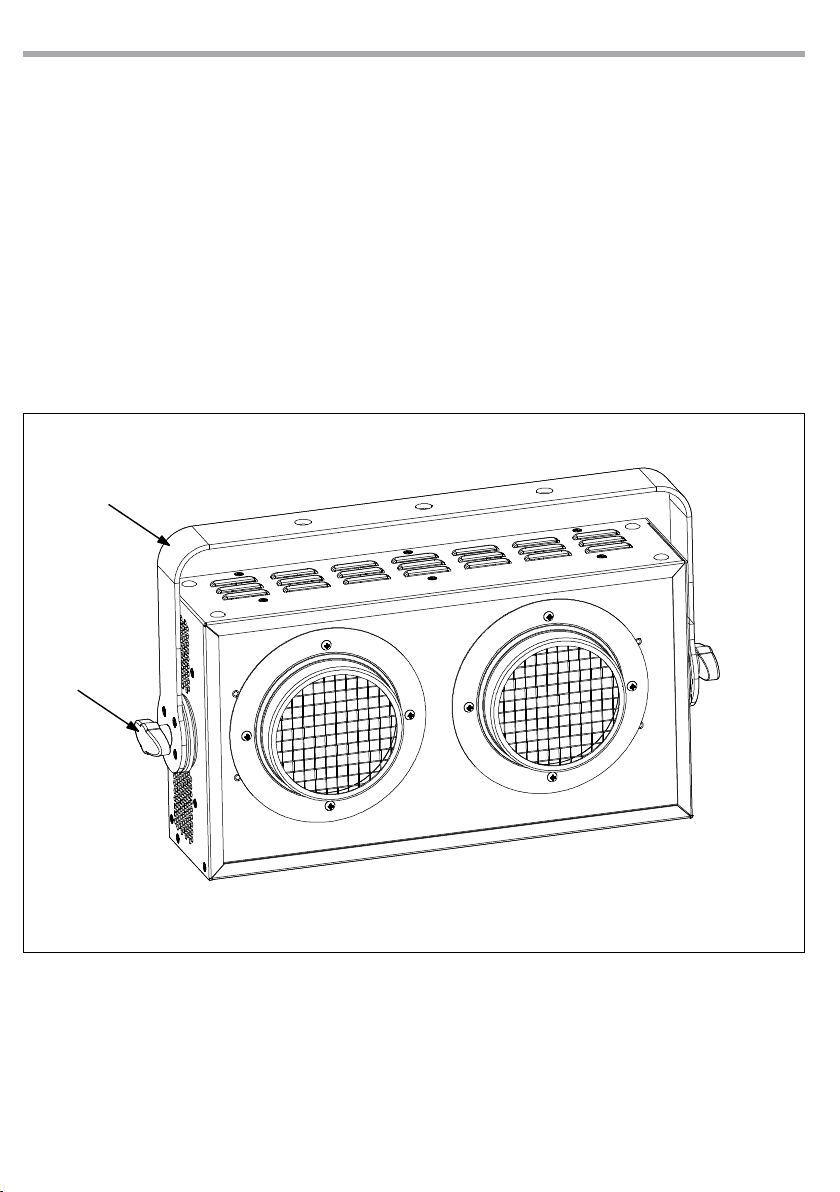

Fig.2

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il SUNRISE2 può essere collocata su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla doppia

staa (g.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei

supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare

almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

SUNRiSE2

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il SUNRISE2, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-

60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente

il suo programma. Per spegnere il SUNRISE2, staccare la spina dalla presa di rete. Per maggiore comodità è

consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il SUNRISE2 dispone di un display e 4 pulsanti per accesso alle funzioni del pannello di controllo (g.3).

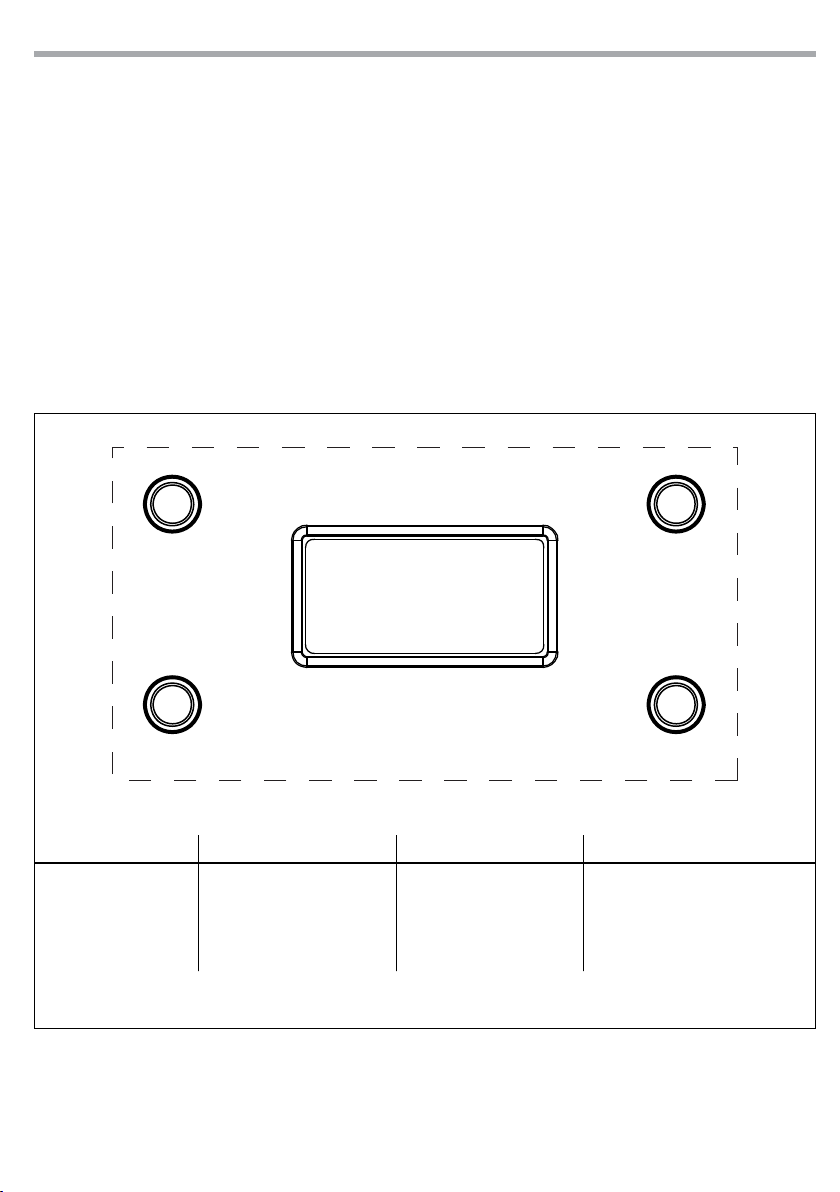

Fig.3 - Funzione dei tasti

MENU UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

MENU UP

DOWNENTER

SUNRiSE2

3.3 STRUTTURA MENU

MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK

1 Auto Show Auto Show Speed Default: Auto 1

< Auto 0 > < Auto 1 > < 100 >

< Auto 2 > < 100 >

< Auto 3 > < 100 >

< Auto 4 > < 100 >

< Auto 5 > < 100 >

< Auto 6 > < 100 >

2 Static Static

< Dimmer > Dimmer Default: 255

< 255>

< Strobe > Strobe Default: 0

< 255>

3 Dim Mode Dim Mode Default: O

< DIM 1 > < O > O: Dimmer speed On/O

< DIM 1 > DIM 1: Dimmer speed fast 0.8 s

< DIM 2 > DIM 2: Dimmer speed middle 1.6 s

< DIM 3 > DIM 3: Dimmer speed slow 2.4 s

4 Back Light Back Light Default: On

< On > < On > On: LCD background light always On

< 10 s > 10 s: O after 10 seconds

< 20 s > 20 s: O after 20 seconds

< 30 s > 30 s: O after 30 seconds

5 Information Auto Auto

Test Test

Fix Hours Fixture running time 0-9999H

< 0 H > Default: 0H

Version Version number

< V1.0 >

6 DMX Address DMX Address Default: 001

< 001 > < 512 >

7 DMX Channel DMX Channel DMX Channel mode

< 5Ch > < 1Ch > Address: 1 - 512

< 2Ch > Address: 1 - 511

< 4Ch > Address: 1 - 509

< 7Ch > Address: 1 - 506

8 Master/Slave Master Mode Default: Slave

< Slave > < Master >

< Slave >

Table des matières

Langues :

Autres manuels ProLights Matériel de DJ

ProLights

ProLights UVPANEL18 Manuel utilisateur

ProLights

ProLights EMERALD Manuel utilisateur

ProLights

ProLights SUNBAR2500MAX Manuel utilisateur

ProLights

ProLights ECLIPSE FRESNEL TU Manuel utilisateur

ProLights

ProLights VERSAPAR PARLED ZOOM Manuel utilisateur

ProLights

ProLights PINSPOT Manuel utilisateur

ProLights

ProLights LUMIPAR12HPRO Manuel utilisateur

ProLights

ProLights LEDPAR64363RGB Manuel utilisateur

ProLights

ProLights Chromatrix Manuel utilisateur

ProLights

ProLights 6 BEAM Manuel utilisateur

ProLights

ProLights MINIECLFRFC Manuel utilisateur

ProLights

ProLights 4MOON Manuel utilisateur

ProLights

ProLights PHYRO600SNOW Manuel utilisateur

ProLights

ProLights CROMOSPOT500 Manuel utilisateur

ProLights

ProLights Z1200WASH Manuel utilisateur

ProLights

ProLights LUMIPAR12UQ Manuel utilisateur

ProLights

ProLights STARKBLADE8 Manuel utilisateur

ProLights

ProLights TRIPLESCAN Manuel utilisateur

ProLights

ProLights CROMOBEAM260 Manuel utilisateur

ProLights

ProLights LumiPix XB050 Manuel utilisateur

ProLights

ProLights SOLAR27Q Manuel utilisateur

ProLights

ProLights ARCLED7314HD Manuel utilisateur

ProLights

ProLights STUDIOCOBFC Manuel utilisateur

ProLights

ProLights MINIECLIPSE Series Manuel utilisateur

Manuels Matériel de DJ populaires d'autres marques

ALPHA LITE

ALPHA LITE ALPHA 1500 Manuel du propriétaire

Chauvet

Chauvet OVATION E-930VW Manuel utilisateur

Zumtobel

Zumtobel APHRODITE Home Manuel utilisateur

Snow Masters

Snow Masters Zig Oscillator Manuel utilisateur

EuroLite

EuroLite 50530554 Manuel utilisateur

Beamz

Beamz BUV243 Manuel utilisateur

thomann

thomann Stairville DJ Lase 40-G MK-III Manuel utilisateur

Eagletone

Eagletone 6 Eyes Flower Manuel utilisateur

EuroLite

EuroLite FLD-1508 Manuel utilisateur

Technical Pro

Technical Pro LG8xSEA Manuel utilisateur

JB Systems

JB Systems Lounge Laser DMX Manuel utilisateur

Lightmaxx

Lightmaxx Vega Halo 90 Manuel utilisateur

Elation

Elation FUZE WASH Z350 Manuel utilisateur

Maverick

Maverick MK3 WASH Manuel utilisateur

Infinity

Infinity TF-260C7 Fresnel Manuel utilisateur

Chauvet

Chauvet EVE E-50Z Manuel utilisateur

Eliminator Lighting

Eliminator Lighting E 138 Manuel utilisateur

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manuel utilisateur
