ProLights DISPLAYCOBTRWDFC Manuel utilisateur

MANUALE UTENTE

USER MANUAL

DISPLAYCOBTRWDFC

IT - EN

diffUSEd LighT pRojEcToR

REV.001-11/15

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

diSpLAYcoBTRWdfc

• DISPLAYCOBTRWDFC

• Staa di ssaggio

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità statica

3. 6 Modalità manuale

3. 7 Modalità Master/Slave

3. 8 Collegamento

3. 9 Modalità DMX

3. 10 Indirizzamento DMX

3. 11 Collegamenti della linea DMX

3. 12 Costruzione del terminatore DMX

3. 13 Canali DMX

3. 14 Dimmer

3. 15 Back Light

3. 16 Informazioni sul dispositivo

3. 17 Bilanciamento bianco

3. 18 Temperatura

3. 19 Impostazione wireless

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certiﬁcato di garanzia

diSpLAYcoBTRWdfc

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

diSpLAYcoBTRWdfc

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

diSpLAYcoBTRWdfc

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

DISPLAYCOBTRWD è la versione compatta del popolare STUDIOCOB, racchiude tutte le sue migliori carat-

teristiche in una struttura ultra-compatta; è ideale per installazioni commerciali e per luoghi al coperto.

Grazie alla sua compattezza e alle sue caratteristiche, si candida come un nuovo standard sul mercato

nel campo dei proiettori a luce diusa. Questo eccezionale dispositivo nasce dall’interazione tra tecnolo-

gia Chip On Board ed una nuova soluzione ottica, studiata per massimizzare l’ecienza e garantire per-

formance senza precedenti. DISPLAYCOBTRWD ospita una sorgente COB da 60W RGB/FullColor che in

combinazione con uno speciale riettore parabolico in alluminio sviluppa una proiezione omogenea a

60°, ad alta luminosità ed un color mixing di elevata precisione anche in proiezioni a cortissimo raggio.

DISPLAYCOBTRWD è un progetto sviluppato per il mercato professionale, orendo una nuova tecnologia

dimmer con rampa super-lineare ed anti-ickering per qualsiasi camera, con regolazione di frequenza

dall’interfaccia utente. La totale silenziosità di funzionamento rende DISPLAYCOBTRWD idoneo anche in

ambienti sensibili al rumore o in applicazioni con un gran quantitativo di proiettori. La gamma accessori

per DISPLAYCOBTRWD si compone di bandiere paraluce, ltri porta-gelatine e ltri ottici per raggiungere

anche angoli di proiezione di 30° e 15°. DISPLAYCOBTRWD comprende un modulo WiFi integrato, concepi-

to per le operazioni“cable-free”, capace di estendere il campo di applicazione di questo eccezionale dispo-

sitivo. Dotato di un elegante corpo bianco e di un track-adapter, DISPLAYCOBTRWD è stato progettato per

applicazioni in campo commerciale, musei, ristoranti, chiese, teatri educativi e qualsiasi altro ambito in cui

le dimensioni rappresentano un fattore importante.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 1x60W COB RGB/FullColor LED ad alta resa luminosa

• Lux@3m: 178,1 lux (60°)

• Flux: 2055 lm - 39,2 lm/W

• Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade

tradizionali

• Sistema di sintesi colore: miscelazione RGB per possibilità cromatiche illimitate e controllo della tem-

peratura di bianco

• Preset temperatura colore bianco: 3200K~10000K

• Angolo di proiezione: 60° (30° e 15° accessori)

• Angolo di campo: 80°

• Riettore parabolico dicroico

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Diverse congurazioni DMX disponibili (3, 5, 8 canali) per controllo avanzato o semplicato

- 3 canale: RGB

- 5 canali: Dimmer, RGB, Strobe

- 8 canali: Dimmer, RGB, Strobe/Speed, Color Macros, Mode, Dimmer Speed

• WDMX: Ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden (incluso)

• Interfaccia di controllo mediante display black OLED per esecuzione dei programmi automatici, scelta

dei colori statici, calibrazione preset colori

• Regolazione curva dimmer: 4 congurazioni selezionabili

• Modalità Automatica: programmi automatici preimpostati con regolazione velocità

• Modalità colori statici: riproduzione statica di un colore

diSpLAYcoBTRWdfc

• Modalità colori manuali: regolazione manuale di un colore

• Modalità Master/Slave con più unità collegate

• Passaggio lineare“step less”dei valori sui canali DMX

• Operazioni Flicker-free (da 400Hz a 25kHz, selezionabili dall’interfaccia utente)

Corpo e alimentazione

• Grado di isolamento: IP20

• Elegante corpo bianco

• Rareddamento a convezione naturale dell’aria, senza ventole

• Corpo in alluminio ad alta resistenza progettato per facilitare la dissipazione termica

• Connessioni di segnale Input/output: XLR 5p

• Predisposizione per accessori: ltro ottico da 30° (incluso); ltro ottico da 15°, telaio porta gelatine,

bandiere paraluce (opzionali)

• Staa per il ssaggio in sospensione con track-adapter (incluso)

• Alimentazione: 100-240V 50/60Hz

• Condizioni di esercizio: -20/40 °C

• Consumo ad emissione massima: 63W

• Peso: 1,85 kg

• Dimensioni (LxAxP): 166x118x290 mm

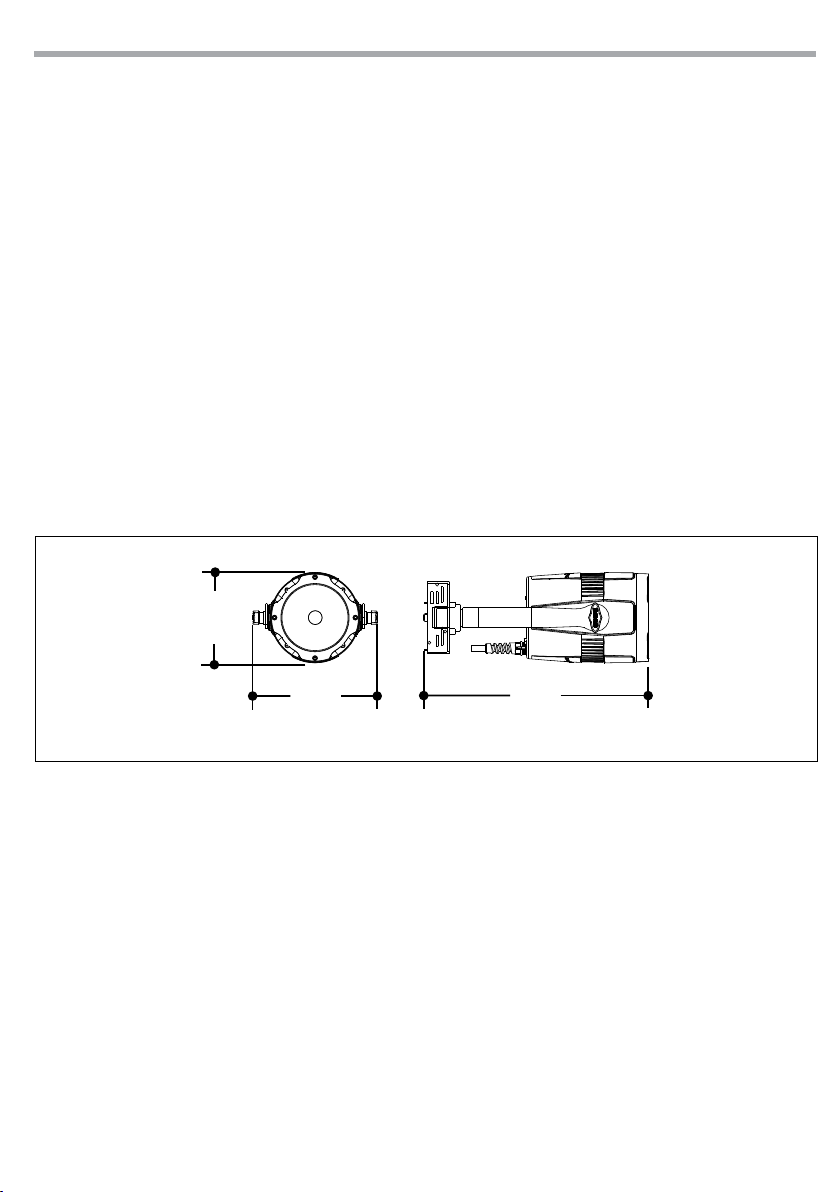

Fig.1

Disegno tecnico

118

166 290

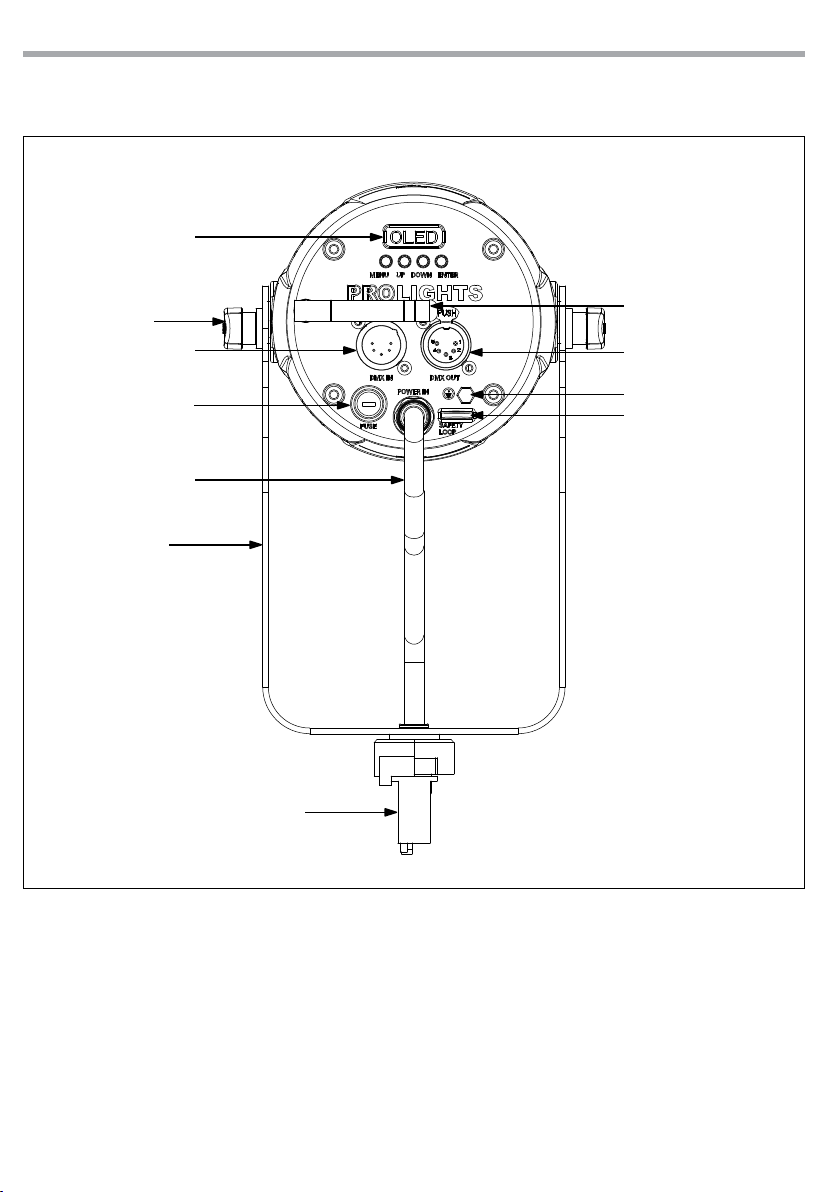

Fig.2

diSpLAYcoBTRWdfc

1. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni

2. ANTENNA WIRELESS

3. VITE DI FISSAGGIO per la staa di montaggio

4. DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

5. DMX OUT (XLR a 5 poli):

1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

6. GND POINT usato per la messa a terra del

dispositivo

7. PORTAFUSIBILE: sostituire un fusibile difettoso

solo con uno dello stesso tipo

8. SAFETY EYE per l'aggancio al cavo di sicurezza.

9. CAVO DI ALIMENTAZIONE (100-240V~/50-

60Hz).

10. STAFFA DI MONTAGGIO

11. TRACK-ADAPTER

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

Pannello Posteriore

diSpLAYcoBTRWdfc

Fig.3

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il DISPLAYCOBTRWDFC è stato progettato per applicazioni in campo commerciale, musei, ristoranti, chie-

se, teatri educativi e qualsiasi altro ambito in cui le dimensioni rappresentano un fattore importante.

Per il ssaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una

stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le

avvertenze in materia di sicurezza.

• Fissare il proiettore ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supera-

re i 20 cm. Quindi orientare il proiettore.

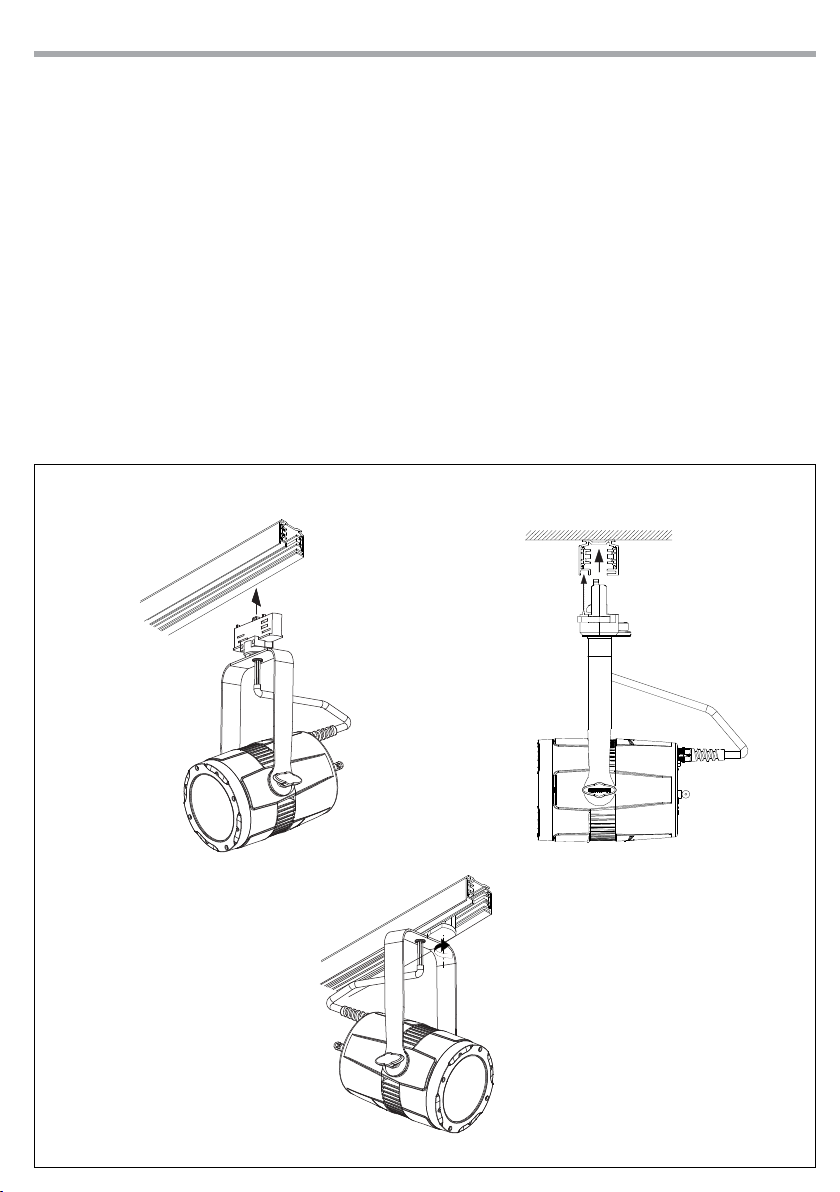

NOTA - Per l’installazione del proiettore DISPLAYCOBTRWDFC inserire il track adapter in un idoneo binario

a quattro linee quindi ruotare la manopola di 90° per collegare l’adattatore al circuito. Far riferimento alla

sequenza di operazioni mostrate in gura 3.

diSpLAYcoBTRWdfc

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per il funzionamento del DISPLAYCOBTRWDFC è necessario realizzare un sistema track. Il sistema di binari

deve essere installato e gestito da personale qualicato in conformità con le relative normative vigenti nel

paese di utilizzo. È responsabilità dell’installatore garantire la compatibilità elettrica, meccanica e termica

del sistema. In particolare, le operazioni di collegamento alla rete di distribuzione dell’energia elettrica

devono essere eettuate da un installatore elettrico qualicato.

ATTENZIONE - Assicurarsi di togliere la tensione di alimentazione prima di iniziare qualsiasi intervento di

manutenzione, inserimento e sostituzione di track-adpter e dispositivi di illuminazione.

3.2 IMPOSTAZIONE BASE

Il DISPLAYCOBTRWDFC dispone di un black OLED display e 4 pulsanti per accesso alle funzioni del pannel-

lo di controllo (g.4).

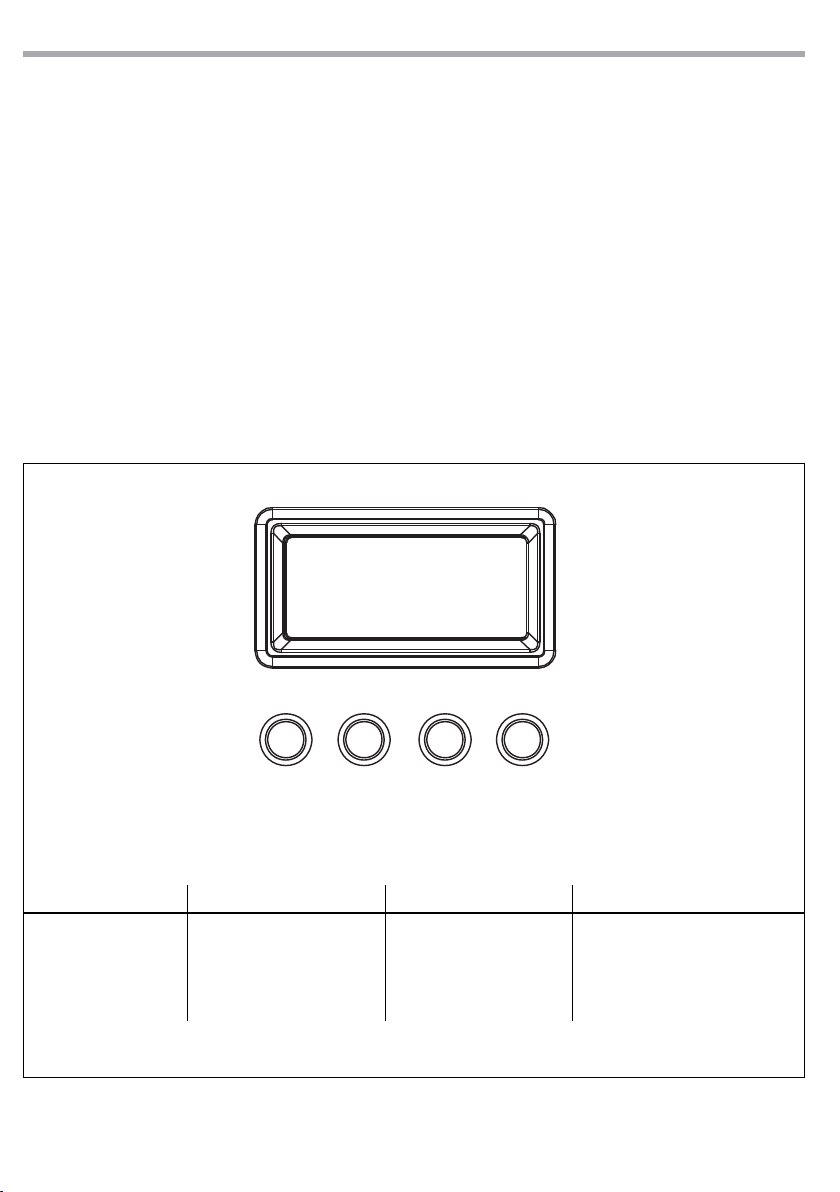

Fig.4 - Funzione dei tasti

MENU UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

MENU UP DOWN ENTER

Autres manuels pour DISPLAYCOBTRWDFC

Table des matières

Langues :

Autres manuels ProLights Matériel de DJ

ProLights

ProLights VIRTUALDRAPE Manuel utilisateur

ProLights

ProLights LUMIPAR12UQ Manuel utilisateur

ProLights

ProLights CONFETTIGUNNER Manuel utilisateur

ProLights

ProLights TRIPLESCAN Manuel utilisateur

ProLights

ProLights PF5 Series Manuel utilisateur

ProLights

ProLights SMARTBATHEX Manuel utilisateur

ProLights

ProLights ARCPOD27Q Manuel utilisateur

ProLights

ProLights LumiPix XB050 Manuel utilisateur

ProLights

ProLights HZ660D Manuel utilisateur

ProLights

ProLights ARCLED7337VW Manuel utilisateur

ProLights

ProLights DISPLAYCOBFC Manuel utilisateur

ProLights

ProLights RA3000Profile Manuel utilisateur

ProLights

ProLights Tribe LUMIPIX12UQPRO Manuel utilisateur

ProLights

ProLights PIXIEWASH Manuel utilisateur

ProLights

ProLights Eclipse FC Manuel utilisateur

ProLights

ProLights LUMIPAR12UAW Manuel utilisateur

ProLights

ProLights SUNRISE2 Manuel utilisateur

ProLights

ProLights LASERCOMBY Manuel utilisateur

ProLights

ProLights BATPAR180 Manuel utilisateur

ProLights

ProLights CROMOSPOT500 Manuel utilisateur

ProLights

ProLights Pendant stations Manuel utilisateur

ProLights

ProLights ECLFRJPTU-DY Manuel utilisateur

ProLights

ProLights STARKBLADE8 Manuel utilisateur

ProLights

ProLights Batstrip160 Manuel utilisateur

Manuels Matériel de DJ populaires d'autres marques

ALPHA LITE

ALPHA LITE ALPHA 1500 Manuel du propriétaire

Chauvet

Chauvet OVATION E-930VW Manuel utilisateur

Zumtobel

Zumtobel APHRODITE Home Manuel utilisateur

Snow Masters

Snow Masters Zig Oscillator Manuel utilisateur

EuroLite

EuroLite 50530554 Manuel utilisateur

Beamz

Beamz BUV243 Manuel utilisateur

thomann

thomann Stairville DJ Lase 40-G MK-III Manuel utilisateur

Eagletone

Eagletone 6 Eyes Flower Manuel utilisateur

EuroLite

EuroLite FLD-1508 Manuel utilisateur

Technical Pro

Technical Pro LG8xSEA Manuel utilisateur

JB Systems

JB Systems Lounge Laser DMX Manuel utilisateur

Lightmaxx

Lightmaxx Vega Halo 90 Manuel utilisateur

Elation

Elation FUZE WASH Z350 Manuel utilisateur

Maverick

Maverick MK3 WASH Manuel utilisateur

Infinity

Infinity TF-260C7 Fresnel Manuel utilisateur

Chauvet

Chauvet EVE E-50Z Manuel utilisateur

Eliminator Lighting

Eliminator Lighting E 138 Manuel utilisateur

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manuel utilisateur
