Panasonic EYFLA4A Manuel utilisateur

EYFLA4A EYFLA9C

重要信息

本手册包含安全信息。请在首次使用本产品之前完整阅读本手册，并保留手册以备未来使用。

※ ∶中国市场暂不供应无线型号工具

중요

본 설명서에는 안전 정보가 들어 있습니다 . 제품을 사용하기 전에 설명서를 자세히 읽고 나중에 사용할 수

있도록 잘 보관해 두십시오 .

※ : 중국에서는 제품을 구입할 수 없습니다

IMPORTANT

Thismanualcontainssafetyinformation.Readmanualcompletelybeforerstusingthisproductandsavethis

manual for future use.

※∶NotavailableinChina.

充电式冲击起子／扳手

충전 임팩트 드라이버 & 렌치

Cordless Impact Driver/Cordless Impact Wrench

Model No : EYFLA4A / EYFLA4AR※

EYFLA5A / EYFLA5AR※

EYFLA5B

EYFLA5Q / EYFLA5QR※

EYFLA6B

EYFLA6J / EYFLA6JR※

EYFLA7A

EYFLA8A

EYFLA8C

EYFLA9C

EYFMA1B

EYFMA1J / EYFMA1JR※

EYFMA1P

EYFMA2C

使用说明书

사용설명서

Operating Instructions

功能说明 / 기능 설명 /

FUNCTIONAL DESCRIPTION

索引 /색인 / Index

简体中文 : 页次 10

한국어: 페이지 25

English : Page 40

EYFA31

(T)

(S)

(R)

(V)

(U)

(N)

(O)

(P)

(M)

(Q)

不包含遥控器和电池。

리모컨과 배터리는 포함되어 있지 않습니다 .

Remote control and battery are not included.

EYFA31

(J)(K)(L)

EYFLA4A / EYFLA4AR

EYFLA5A / EYFLA5AR

EYFLA7A

EYFLA8A

(A)-1

EYFLA5Q / EYFLA5QR

EYFLA6J / EYFLA6JR

EYFMA1J / EYFMA1JR

(A)-2

EYFLA5B

EYFLA6B

EYFMA1B

EYFMA1P

(A)-3

(W)

(B)

(A)

(D)

(E)

(F)

(G)

(H)

(I)

(C)

EYFLA7 / EYFLA8

EYFLA9 / EYFMA2

以外

EYFLA7 / EYFLA8

EYFLA9 / EYFMA2

제외 모델

Other than

EYFLA7 / EYFLA8

EYFLA9 / EYFMA2

EYFLA8C

EYFLA9C

EYFMA2C

[Fig.17]

(A) Squaredrive(retainerringandpin)

(A-1)

6.35 mm (1/4") hex quick connect chuck

(A-2) Squaredrive(pintype)

(A-3) Squaredrive(pin-detenttype)

(B) Tighteningconfirmationlamp

(D) Forward/Reverselever

(E) Alignmentmarks

(F) Remotecontrolreceiver

(G) Control panel

(H) Variablespeedcontroltrigger

(I) LEDlight

(J) LEDlighton/offbutton

(K) Battery indication lamp

(L) Display

(M) Remote control

(N) + button

(O) −button

(P) OK button

(Q) D button

(R) C button

(S) B button

(T) A button

(U) Holder

(V) Battery

(W) Pin-detent

(A) 转接头 ( 挡圈和销 )

(A-1) 6.35 mm 六角快速连结夹头

(A-2) 转接头 ( 穿销式连接 )

(A-3) 转接头 ( 定销式连接 )

(B) 拧紧确认灯

(D) 正 / 反转扳手

(E) 对准标记

(F) 遥控接收机

(G) 控制面板

(H) 变速控制触发器

(I)LED 照明灯

(J)LED 照明灯开 / 关按钮

(K) 电池指示灯

(L) 显示屏

(M) 遥控器

(N)+ 按钮

(O)−按钮

(P) 确定按钮

(Q) 按钮 D

(R) 按钮 C

(S) 按钮 B

(T) 按钮 A

(U) 底座

(V) 电池

(W)定销式连接

(A) 스퀘어 드라이브 ( 리테이너 링과 핀 )

(A-1) 6.35 mm 헥스 퀵 연결 처크

(A-2) 스퀘어 드라이브 ( 핀 타입 )

(A-3) 스퀘어 드라이브 ( 핀 디텐트 타입 )

(B)조임 확인 램프

(C)환기구

(D)포워드 / 리버스 레버

(E)정렬선 표시

(F)리모컨 수신기

(G)제어판

(H)속도조절 트리거

(I)LED 라이트

(J)LED 라이트 ON/OFF 버튼

(K)배터리 표시 램프

(L)디스플레이

(M)리모컨

(N)+ 버튼

(O)−버튼

(P)확인 버튼

(Q) D

버튼

(R) C

버튼

(S) B

버튼

(T) A

버튼

(U)홀더

(V)배터리

(W)핀 디텐트

[Fig.1]

[Fig.2]

[Fig.3]

[Fig.4]

[Fig.5]

Alignment

marks

对准标记

정렬선 표시

[Fig.10]

图例 / 그림 / Illustrations

胶圈

고무 고리

rubberring 销钉

핀

沟纹

홈

groove

[Fig.11]

Button

按钮

버튼

[Fig.7]

[Fig.8]

[Fig.9]

[Fig.6]

正确的套筒连接

올바른 소켓 부착

Proper socket attachment

[Fig.13]

[Fig.14] 垂直

수직

Vertically

大约60°

약 60°

Approx. 60°

大约50 cm

약 50 cm

Approx. 50 cm

[Fig.16]

正转

포워드

Forward

反转

리버스

Reverse

开关锁定

스위치 잠금

Switch lock

[Fig.12]

[Fig.15]

[Fig.17]

EYFLA9 / EYFMA2

[Fig.18]

(2) (1)

EYFLA9 / EYFMA2

[Fig.19]

[Fig.20]

显示屏

디스플레이

Display

充电器指示灯

배터리 표시 램프

Battery indication lamp

EYFLA9 / EYFMA2

[Fig.21]

EYFA31

(1)

(2)

EYFLA9 / EYFMA2

EYFLA6(M8)

EYFLA5(M6)

EYFLA4(M6)

EYFLA4(M8)

EYFLA6(M10)

EYFMA1(M10)

EYFMA1(M12)

EYFMA1(M14)

EYFLA5(M8)

拧紧扭矩

조임 토크

Tighteningtorque

扭矩设定级别

토크 설정 레벨

Torquesettinglevel

[Fig.22]

[Fig.24]

EYFA31

(2)

(3)

(1)

[Fig.25]

EYFLA9 / EYFMA2

拧紧扭矩

조임 토크

Tighteningtorque

扭矩设定级别

토크 설정 레벨

Torquesettinglevel

[Fig.23]

[Fig.26]

适配点检测水平

스너그 포인트

감지 레벨

Snugpoint

detectionlevel

拧紧时间

조임 시간

Tighteningtime

扭矩

토크

Torque

拧紧完成（自动停止）

조임 완료 ( 자동으로 멈춤 )

Tighteningcompleted

(Stops automatically)

适配点

스너그 포인트

Snugpoint

中途产生负载

중간에 생성된 부하

Loadgenerated

halfway

中途产生负载

중간에 생성된 부하

Loadgenerated

halfway

冲击监测模式

임팩트

모니터링 모드

ImpactMonitoring

Mode

设定扭矩

토크 설정

Torquesetting

[Fig.27] 如何设定 설정 방법 How to set

微调扭矩设定级别以达到目标扭矩并完成设定

토크 설정 단계를 미세 조정하여 목표 토크에 맞추고 설정을 완료한다

Fine-tune Torque Setting Stagetomeettargettorqueandcompletesetting

试紧固

시범으로 조임

Trialfastening

最终扭矩达到目标扭矩

최종 토크가 목표 토크와 일치함

Finaltorquemeetstargettorque

即使更改扭矩设定级别 ,也无法增

加最终扭矩。（紧固件未正确拧紧）

토크 설정 단계를 변경해도 최종 토크가 증가할 수 없습니다 .

( 파스너가 올바로 체결되지 않음 )

EventhoughchangingTorqueSettingStage,final

torque can’t be increased.

(Fastener doesn’t seat correctly)

通过 OK OK

未通过

OK 아님

Not OK

扭矩设定级别：

选择参考索引图【图 23】

密接检测设定：L1

토크 설정 단계：

색인 도표 【그림 23】을 참조하여

선택

밀착 조임 감지 설정：L1

TorqueSettingStage:

Select referring to index chart

[Fig. 23]

SnugTightDetectionsetting:L1

检查扭矩

토크 확인

Check torque

设定完成

설정 완료

Setting

complete

更改扭矩设定级别

토크 설정 단계 변경

ChangeTorque

SettingStage

转至步骤 2

2 단계로 이동

Move to

Step2

【步骤 1】

【1 단계】

[Step1]

【步骤 2】

【2 단계】

[Step2]

【步骤 3】

【3 단계】

[Step3]

选择扭矩设定级别（1-40）

토크 설정 단계 (1-40) 를 선택한다

Select Torque Setting Stage (1-40)

Not OK

试紧固

시범으로 조임

Trialfastening

最终扭矩超过下限公差的限值

최종 토크가 하한 공차를 상회함

Finaltorqueisabovelowertolerancelimit

无法增加最终扭矩。（紧固件未正确拧紧）

최종 토크가 증가할 수 없습니다 .

( 파스너가 올바로 체결되지 않음 )

Final torque can’t be increased.

(Fastener doesn’t seat correctly)

通过 OK OK

未通过

OK 아님

Not OK

扭矩设定级别：* 选择参考索引图

密接检测设定：将L1 更改为 L2

토크 설정 단계：

* 색인 도표를 참조하여 선택

밀착 조임 감지 설정：

L1 에서 L2 로 변경

TorqueSettingStage:

* Select referring to index chart

SnugTightDetectionsetting:

Change from L1 to L2

检查扭矩

토크 확인

Check torque

更改密接检测设定

L2 →L3 ～L7

밀착 조임 감지 설정 변경

L2 →L3 ～L7

ChangeSnugTight

Detectionsetting

L2→L3~L7

转至步骤 3

3 단계로 이동

Move to

Step3

选择埋入式检测水平（L1-L7 / 仅在无法通过扭矩设定级别变更来增加最终扭矩时使用）

* 逐一增加埋入式检测水平。增加埋入式检测水平时存在过扭矩的风险。

플러시 감지 레벨을 선택한다 (

L1-L7

토크 설정 단계 변경으로 최종 토크가 증가할 수 없을 경우에만 사용

)

* 플러시 감지 레벨은 1 씩 늘립니다 . 플러시 감지 레벨이 증가하면 오버 토크 위험이 있습니다 .

Select Flush Detection Level (L1-L7 / Use only when final torque can’t be

increased by Torque Setting Stage change)

*IncreaseFlushDetectionLevelonebyone.ThereisariskofovertorquewhenFlushDetectionLevelisincreased.

Flush!

*如扭矩设定级别在第 1步中有所增加，

请对其进行重设。

* 1 단계에서 증가시킬 경우 토크 설정 단

계를 초기화하십시오 .

*PleaseresetTorqueSettingStageifit’s

increased in Step1.

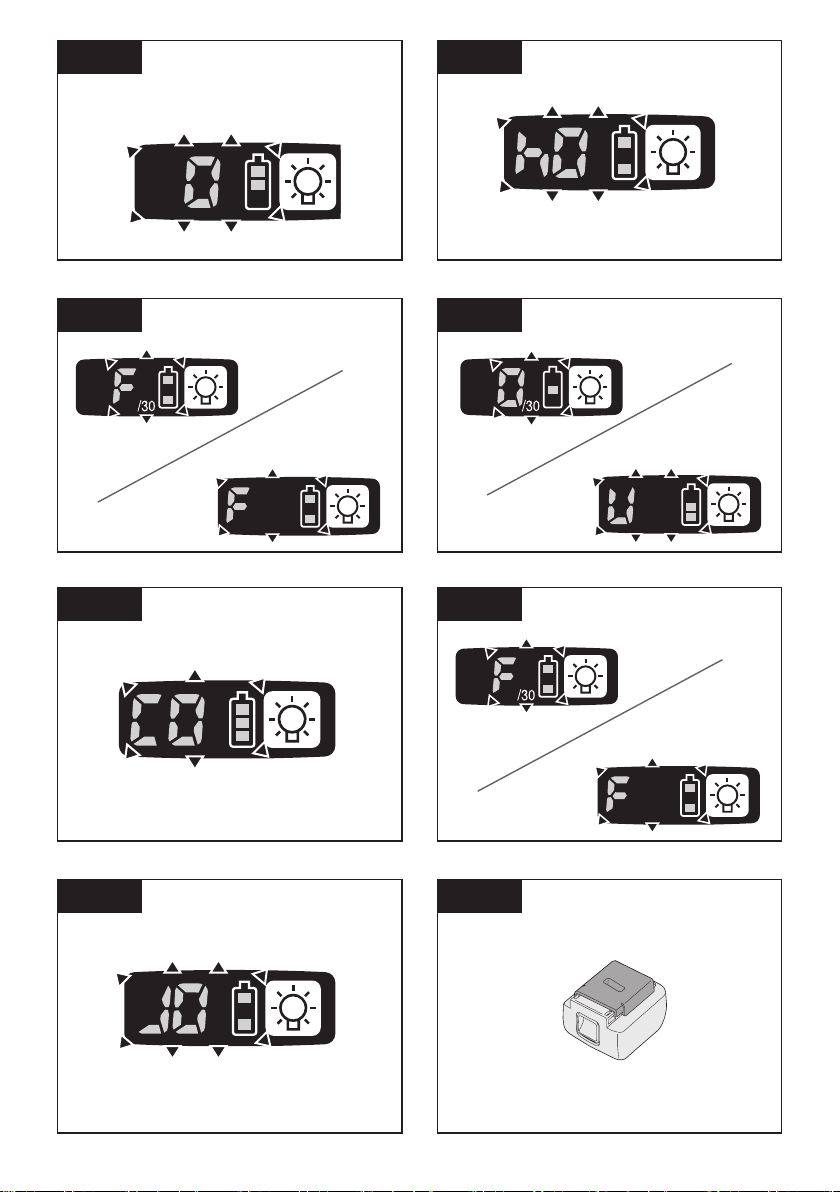

[Fig.35]

[Fig.30]

[Fig.33]

EYFLA9 / EYFMA2

[Fig.34]

EYFLA9 / EYFMA2

[Fig.29]

EYFLA9 / EYFMA2

[Fig.31]

[Fig.32][Fig.28]

EYFLA9 / EYFMA2

预期用途

本工具是一种充电式冲击扳手，可用于拧紧

螺栓、螺母和螺钉。另外该工具还配有扭矩

修正功能，达到预定负载后即停止工具操

作，以提供始终一致的拧紧扭矩。

此外，另行选购的装配限定器可提供无线监

测，以确定拧紧是否已正常完成。

使用不当

不按指定用途使用本工具非常危险，必须予

以避免。本工具不得用于以下所示的用途：

• 混合涂料或建筑材料；

• 抛光、研磨、削尖、雕刻。

残留风险

即使正确使用本工具，也仍存在一些残留风

险，例如：

• 接触旋转头

• 接触材料或某物的锐边。

使用之前，请先阅读“安全注意事项”手册

及下列规则。

II.

附加的安全规则

1) 如果钻头卡住，请立即关闭触发器开关

以防过载，因为这可能会损坏电池包或

马达。通过反转运动拧松卡住的钻头。

2) 主开关仍在开启状态时，不可操作正/反

转扳手。这个动作会使电池持续放电，

而且可能对本装置造成损伤。

3) 在进行充电时，充电器可能会变得稍微

热些。这是正常的现象。不要长时间对

电池进行充电。

在变速控制开关使用中(速度控制模式)，

不可用力拉紧工具，否则马达会停止。

5) 在使用时请始终稳固地握住工具，避免

四下晃动，以防受伤。

6) 确认您的工作区域中无暗敷气管、水管

或电线。接触暗敷管道或电线可能导致

电击，也可能导致漏水或漏气。

7) 确保稳固地握住操作物体。

8) 检查零件是否损坏。

• 操作前彻底检查防护罩和其它零件是否

损坏。

• 检查确保工具及其所有功能均正常工

作。

• 检查所有可移动零件的调整情况，并检

查所有固定件以确保其正确安装且无损

坏。检查工具的所有零件功能是否异

常。

9) 当尝试修理防护罩或其它零件时，请遵

照使用手册的说明。如果手册中没有说

明，请送回商店进行返修。

10) 如果工具在使用过程中过热，请送往售

后进行维修。

11) 为避免可能的人身伤害，脸部和手部应

远离钻头和所有刮屑。

12) 操作工具时请不要戴手套，因为手套可

能触碰电钻，从而导致人身伤害。

13) 电池接头、螺钉屑和工具配件(如钻头)

在操作后会立刻变得极热。请勿触摸这

些零件，因为存在烧伤风险。

警告

• 除了专门用于该充电工具的 Panasonic 电

池包之外，请勿使用其他电池包。

• Panasonic 对于因使用回收或伪造电池包

而导致的任何损坏或事故概不负责。

• 请勿将电池包置于火中处理，或暴露于极

端高温中。

• 请勿让金属物体接触电池包接头。

• 请勿用钉子或类似金属物体容器来携带或

存放电池包。

• 请勿在高温场所对电池包充电，如靠近

火源或阳光直射位置。否则，电池可能过

热、着火或爆炸。

• 从工具或充电器中取出电池包后，请务必

重新安装电池包盖。否则电池触点可能短

路，从而造成火灾风险。

• 当电池包退化时，请用新的电池包将其替

换。持续使用受损的电池包可能会导致发

热、点火或电池破裂。

• 为防止漏电、过热、产生烟雾、着火和破

裂，当处理充电式电动工具(工具主体/电池

包/充电器)时，请按照这些说明进行操作。

- 请勿让材料屑或灰尘落到电池包上。

- 当存储时，如果将电池包存放在工具箱

中，请清除电池包上的材料屑和灰尘，

并将电池包与金属物体(螺丝、钉子等)分

开存放。

• 请勿通过以下方法处理充电式电动工具。

(存在产生烟雾、着火和破裂的危险)

- 将其用于或置于多雨或潮湿的地方

- 将工具浸在水中使用
