MD SPORTS BL090Y19022 Manuel utilisateur

UPC#: 821735002301

MESA DE BILLAR DE 228.60 CM CON

ESTANTE PARA TACOS Y DIANA DE DARDOS

BURWOOD 90 INCH BILLIARD TABLE WITH

CUE RACK AND DARTBOARD CABINET

www.medalsports.com877-472-4296

Sears USA

MODEL/MODELO

Sears#: 006-25240

M#: BL090Y19022

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva

de 90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de

garantía, por favor siéntase libre de ponerse en contacto

con nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON

NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA

TIENDA!

MD SPORTS

877-472-4296

www.medalsports.com

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

Customer Service

Toll Free

Servicio al Cliente

Llamados gratuitos

Please Contact Por favor Contacto

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

preguntas frecuentes, favor

visitarnos en

English Español

GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY

006-25240 www.medalsports.com1 (Continúe en la siguiente página)(Continued on the next page)

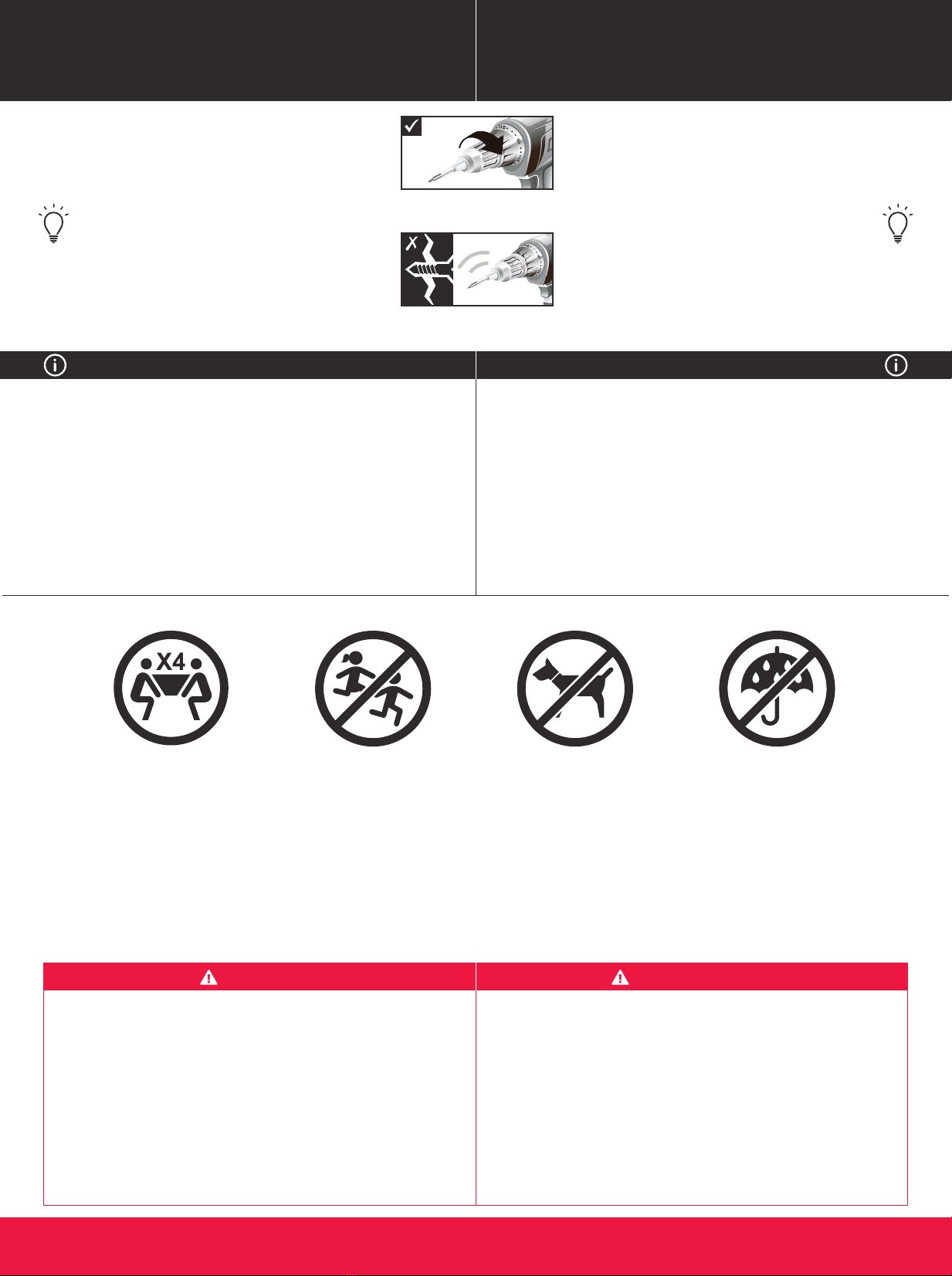

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child’s toy, adult supervision is required

for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Esto no es un juguete de niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Wrench

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Inglesa

- No incluido

- Incluido

At least 4 adults needed

Se necesitan al menos 4

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

006-25240 2(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

TOOLS REQUIRED

Español

HERRAMIENTAS NECESARIAS

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts.

Not suitable for children under 3 years.

Darts are sports equipment for adults, not a toy for use

by children. Never use when any person or animal is in

the vicinity of the intended ﬂight path of the dart.

All players and spectators must be behind the player

throwing the darts.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas. No es apto para niños menores de 3 años de

edad.

Dardos son equipos deportivos para adultos, que no es

un juguete para niños. Nunca uses cuando cualquier

persona o animal esten en los alrededores de la

tracyectoria de vuelo intencionado del dardo.

Todos los jugadores y espectadores deben estar detrás

de lanzamiento de dardos.

WARNING ADVERTENCIA

Mounting Bracket Soporte

de Montaje

006-25240 3(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

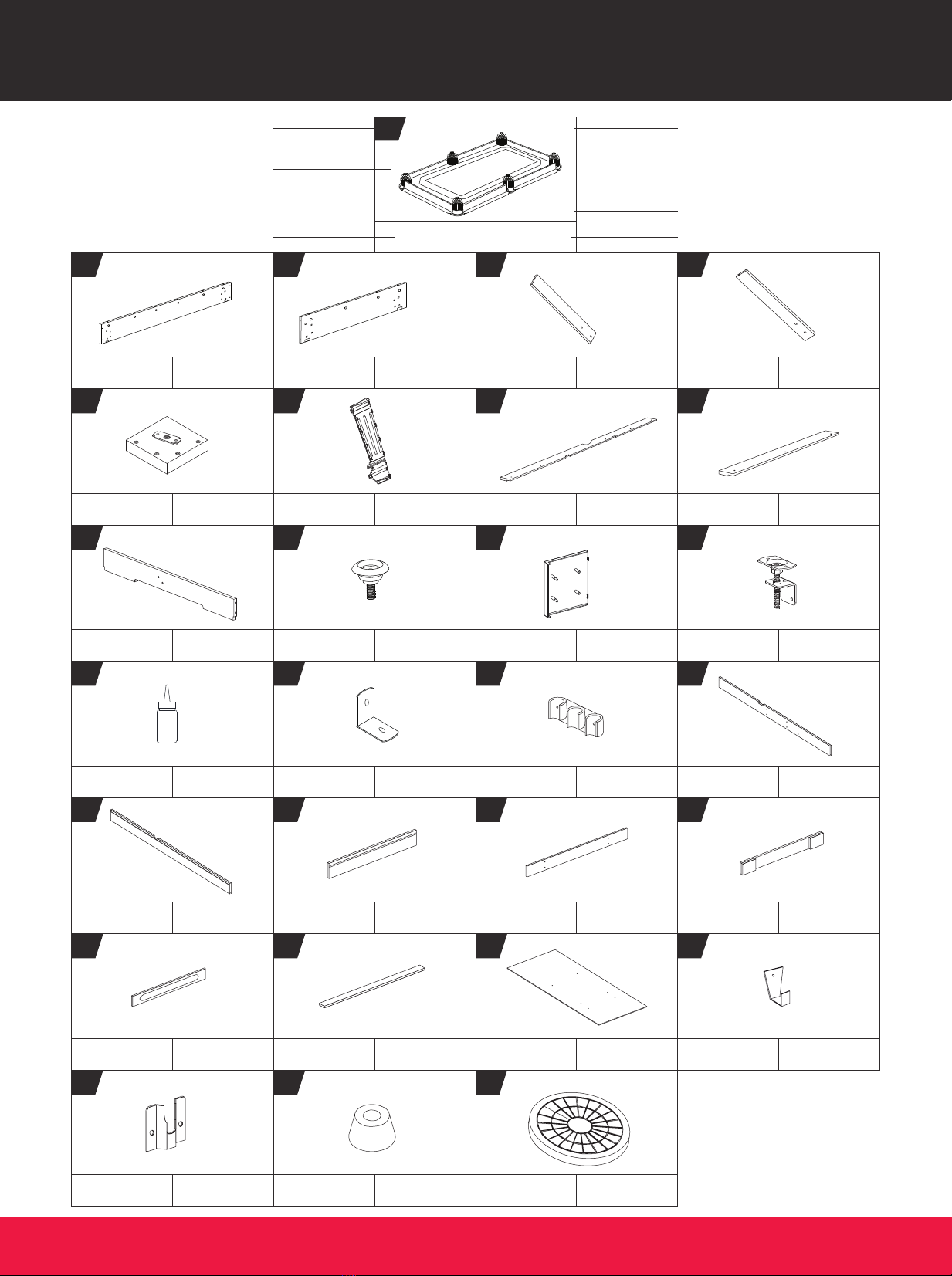

PARTS IDENTIFIER

Español

IDENTIFICADOR DE PIEZAS

Mainframe Unidad Principal

FOR FIG. 8

PART NUMBER

NÚMERO DE PIEZA

FIG. NUMBER

NÚMERO DE FIG.

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

FOR FIG. 5

Lower Side

Apron

Delantal lateral

Inferior

FOR FIG. 5 4

FOR FIG. 1 5

FOR FIG. 1

FOR FIG. 1 7

x16

FOR FIG. 2

Plastic Leg Pata Plástica

FOR FIG. 5 9

FOR FIG. 5

FOR FIG. 4 11

FOR FIG. 11 12

FOR FIG. 10 13

FOR FIG. 4

FOR FIG. 5 15

FOR FIG. 19 16

FOR FIG. 18 17

FOR FIG. 14

Cue Rack-Right

Side

Estante de

Taco-Dcha

FOR FIG. 14

Cue Rack

- Left Side

Estante de

Taco - Izda

FOR FIG. 14

Cue Rack

- Top Panel

Estante de Taco

- Panel Superior

FOR FIG. 17

Cue Rack-Base

Panel

Panel de la Base

- Estante de Taco

FOR FIG. 15

Cue Rack -

Middle Shelf A

Estante de

Taco - Medio A

FOR FIG. 15

Cue Rack-

Middle Shelf B

Estante de

Taco-Medio B

FOR FIG. 17

Cue Holder Panel Panel de

Sujetador de Taco

FOR FIG. 16

Backboard Tablero

FOR FIG. 18

Triangle Holder Sujetador de

Triángulo

FOR FIG. 18 27

FOR FIG. 20 28

FOR FIG. 20

Dartboard Tablero de Dardos

Lower End Apron Faldón del

Extremo

Leg Panel

Support-A

Soporte de

Panel de Pierna-A

Leg Panel

Support-B

Soporte de

Panel de Pierna-B

Leg Base Base de Pata Side Top Board Tablero Superior

Lateral End Top Board Tablero Superior

Final

Support Board Tablero de

Soporte Leg Leveler Nivelador

de Pierna

Glue Pegamento

Adjustable

Bracket

Corchete

Regulable

Apron Corner Delantal de

Rincón

“L” Bracket Corchete “L” Cue Holder Sujetador de

Taco

Bumper Parachoques

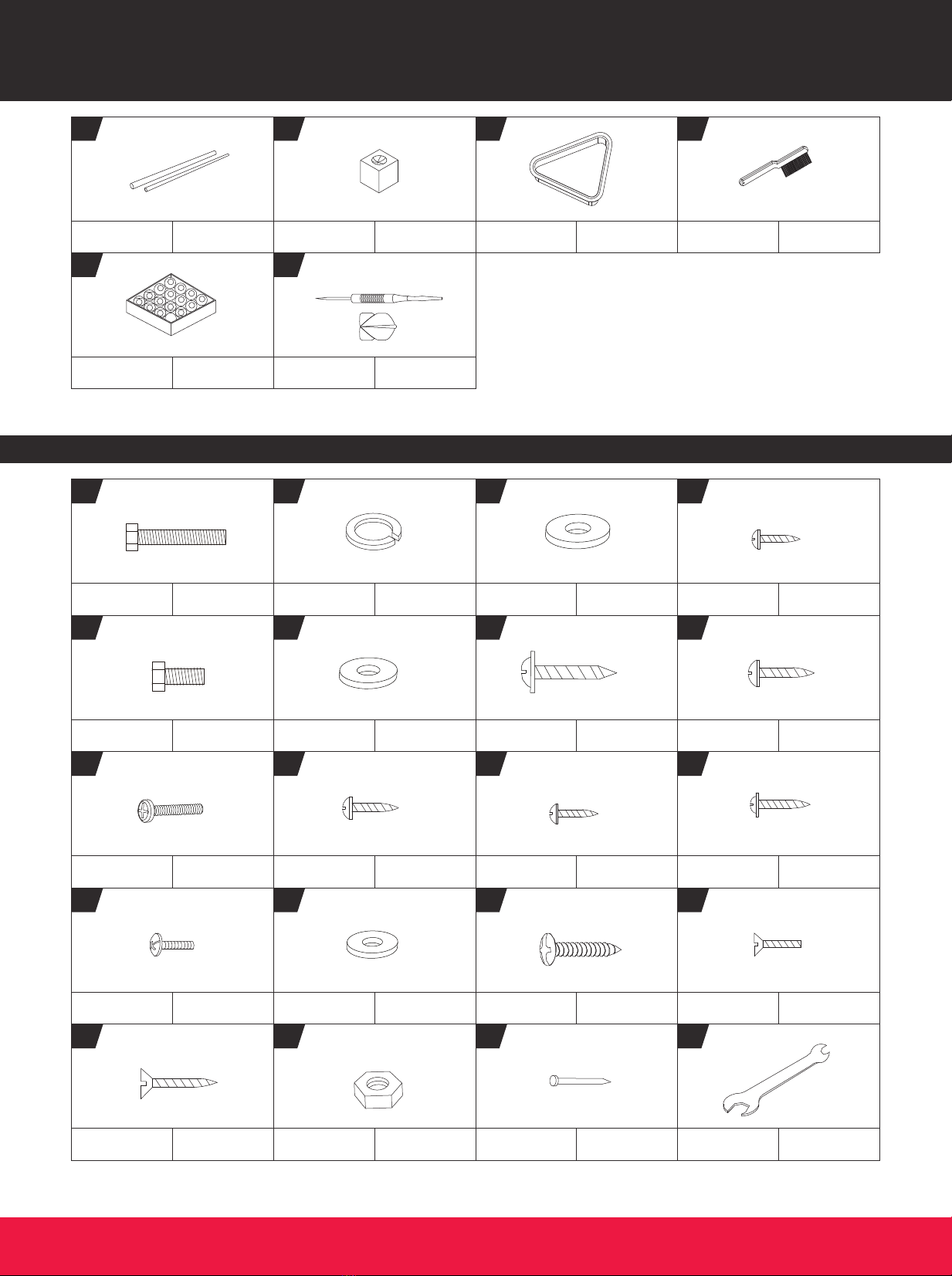

HARDWAREHARDWARE

Cue Taco

Chalk Tiza

Triangle Triángulo

Brush Cepillo

Billiard Ball Set Bola de Billar Dart Dardos

FOR FIG. 21

4x12mm Round

Head Screw

Tornillo de

cabeza redonda

4x12mm 3x16mm Screw Tornillo 3x16mm

x68

FOR FIG. 1, 5, 14, 15, 17

4x45mm

Flat Head Screw

Tornillo de Cabeza

Plana 4x45mm

A17

FOR FIG. 18

M4 Nut Tuerca M4

A18

FOR FIG. 20

A19

Nail Clavo

A20

Wrench Llave Inglesa

006-25240 4(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English Español

ACCESORIOSACCESSORIES

x16

FOR FIG. 9

M8x38mm Bolt Perno M8x38mm

x16

FOR FIG. 9

M8 Spring

Lock Washer

Arandela de

Cerradura

de Resorte M8

x16

FOR FIG. 9 A4

x16

FOR FIG. 11

M8 Washer Arandela M8

x18

FOR FIG. 8 A6

x18

FOR FIG. 8

M6x25mm Bolt Perno M6x25mm

x18

FOR FIG. 6, 7, 19 A8

FOR FIG. 9

FOR FIG. 4 A10

x24

FOR FIG. 3

4x45mm Screw Tornillo 4x45mm

A11

FOR FIG. 19

FOR FIG. 16

A13

FOR FIG. 18

M4x12mm Bolt Perno M4x12mm

A14

FOR FIG. 18

M4 Washer Arandela M4

A15

FOR FIG. 20 A16

A12

FOR FIG. 18

3x16mm Screw Tornillo 3x16mm5x20mm Screw Tornillo 5x20mm

M6 Washer Arandela M6

M5x25mm Bolt Perno M5x25mm

4x13mm Screw Tornillo 4x13mm

4x18mm Screw Tornillo 4x18mm

4x15mm Screw Tornillo 4x15mm

006-25240 5(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English Español

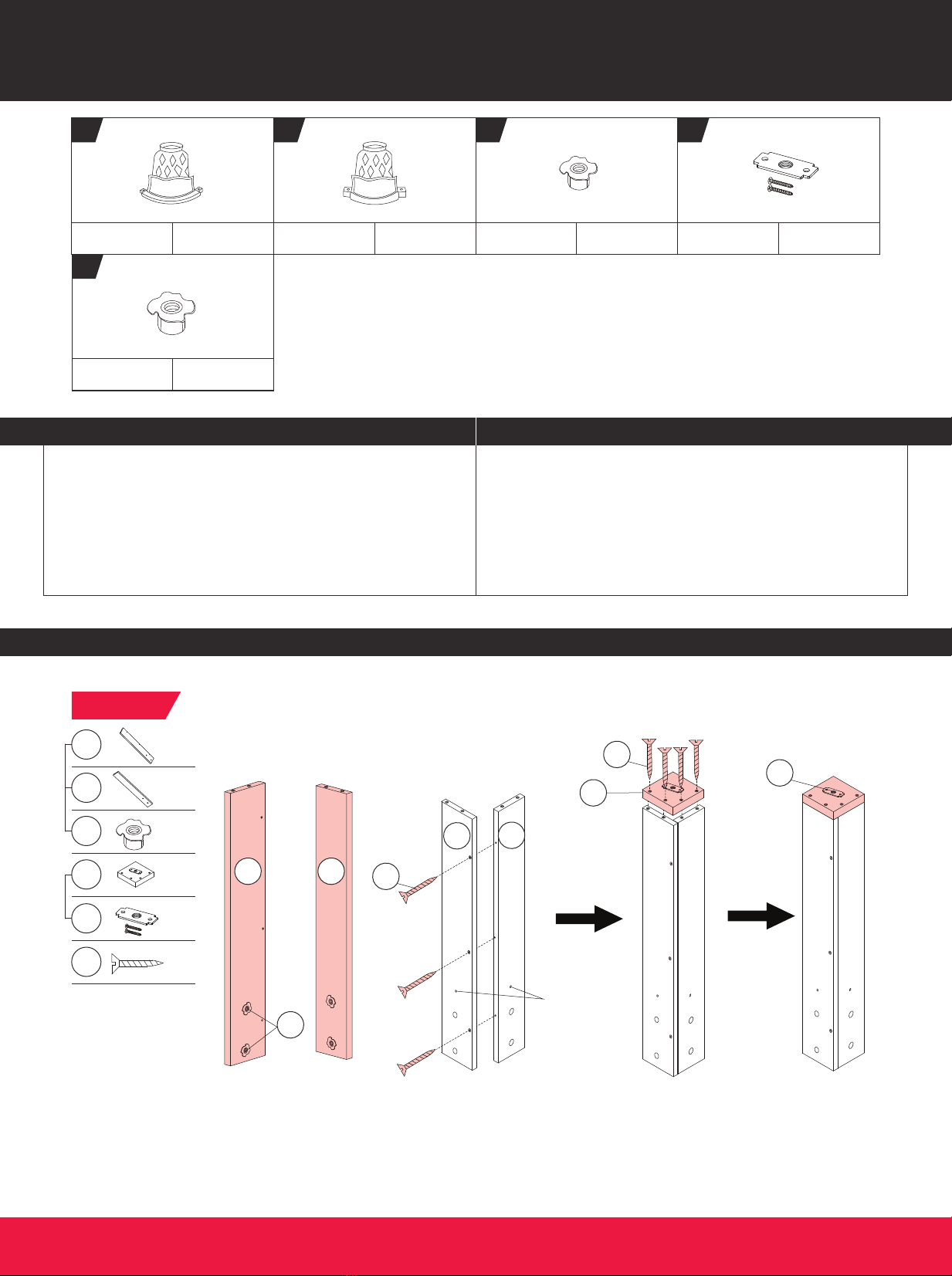

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

FIG. 1

x16

Pre-installed

x28

A17

The Hole

/ EI agujero

MONTAJEASSEMBLY

A17

FOR FIG. 12

Corner Pocket Bolsillo de Esquina

FOR FIG. 12

Side Pocket Bolsillo Lateral

FOR FIG. 4 P4

FOR FIG.1

M5 T - Nut T - Tuerca M5

x16

FOR FIG. 1

M8 T - Nut T - Tuerca M8

Square Nut

with Screws

Tuerca

Cuadrada con

Tornillos

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

ANTES DE MONTARBEFORE ASSEMBLY

006-25240 6(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

FIG. 3

A10 x24

FIG. 2

7x16

A10

006-25240 7(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

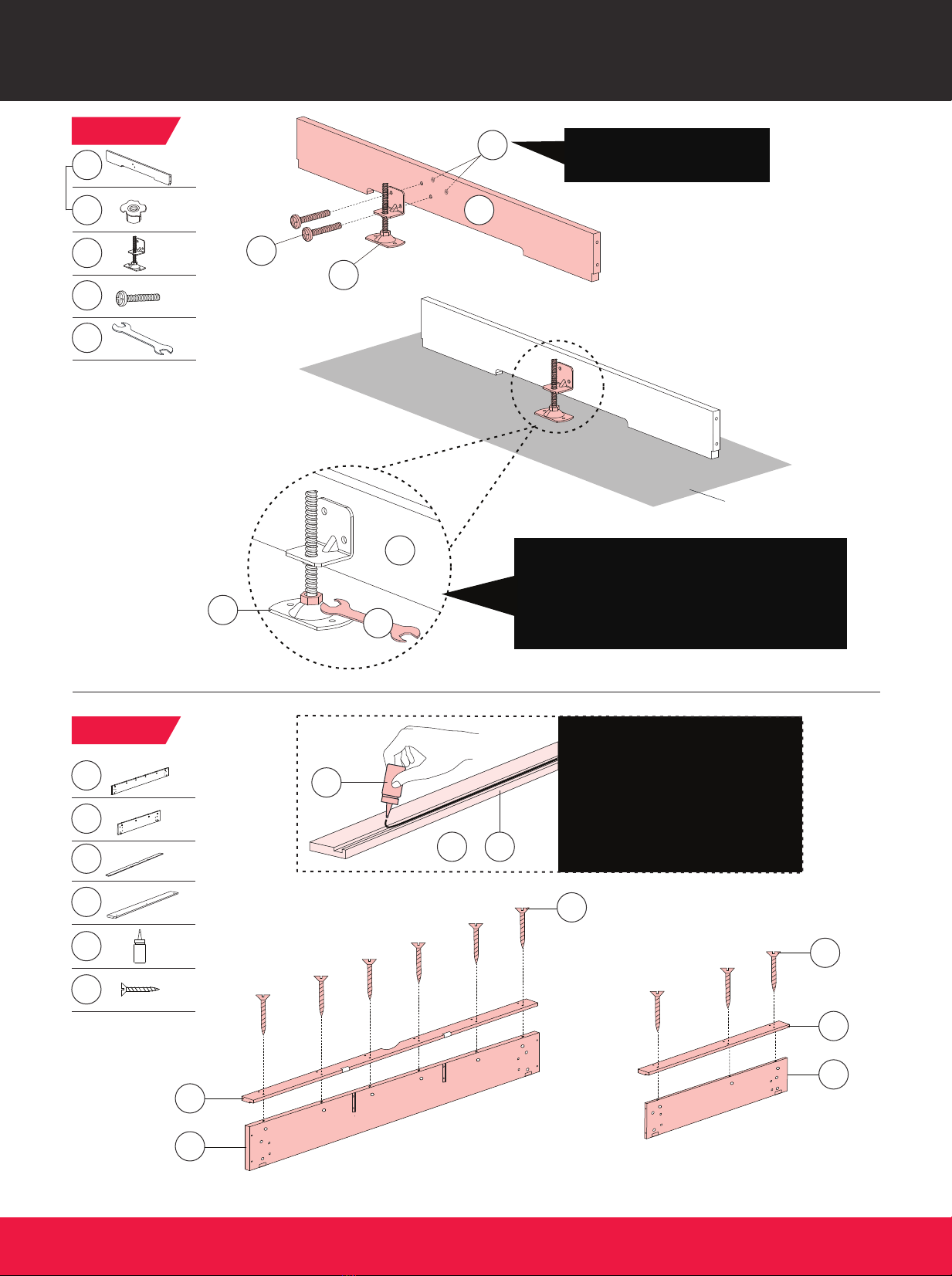

FIG. 4

Pre-installed

A20

Note: Please note that Adjustable Bracket (13)

and Support Boards (10) must be parallel with

each other.

/ Nota: Favor notar que los Corchete Regulable

(13) y las Placas de Soporte (10) deben venire

enparalelo.

13 A20

FIG. 5

x18

A17

Note: Apply the Glue (14) onto

the grooves of the Side and End

Top Boards (8 & 9).

/ Nota: Aplicar el Pegamento (14)

en las ranuras de las Tablas

Lateraly Tablero Superior Lateral

(8 y 9).

8 & 9

A17

Floor / Suelo

Note: P3 on the back.

/ Nota: P3 está en la espalda.

006-25240 8(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

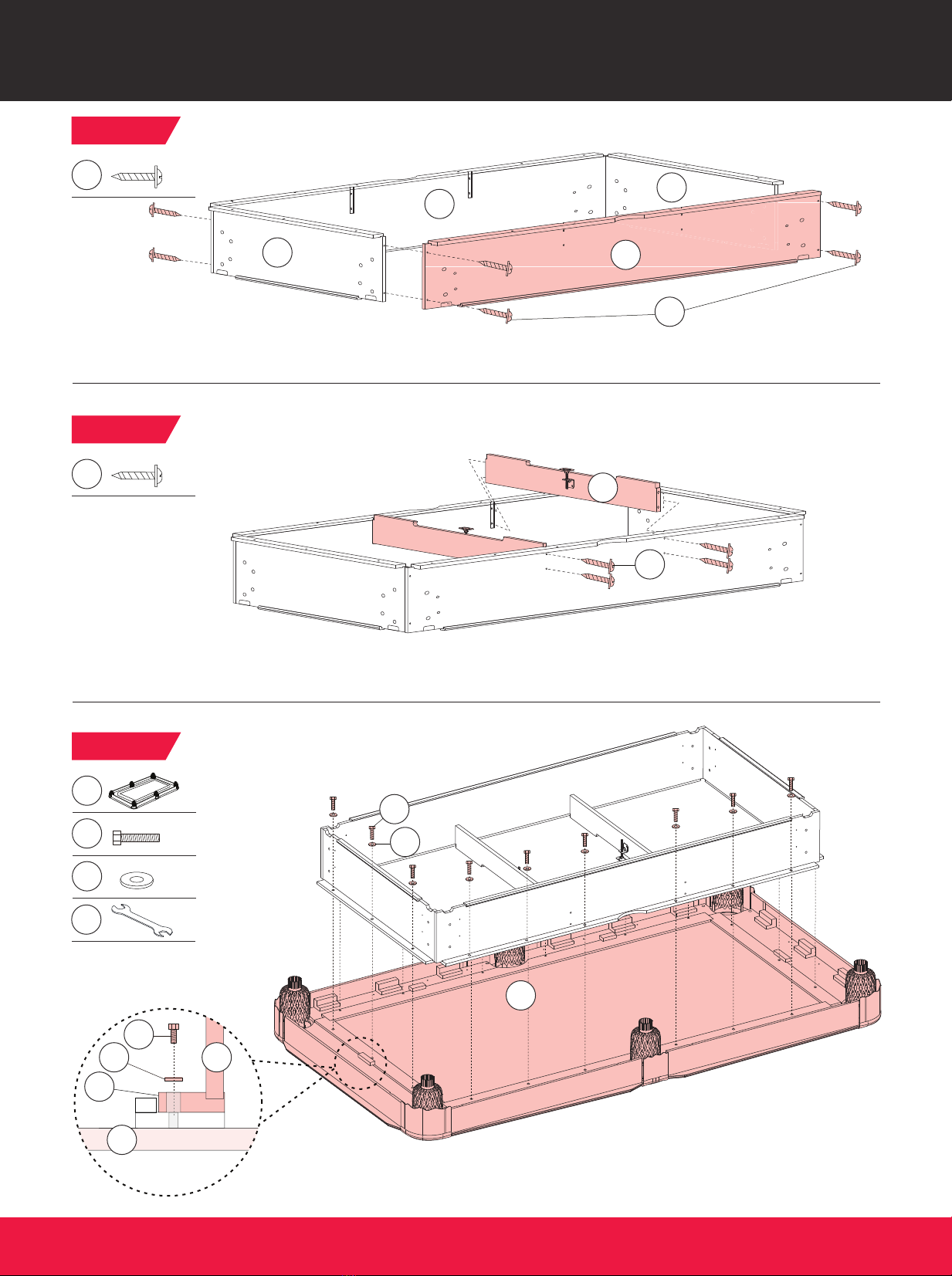

FIG. 6

FIG. 7

A7 10

FIG. 8

x18

x4 x1

A20

SIDE VIEW

/ VISTA LATERAL

006-25240 9(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

FIG. 9

x16

x4 x16

x4 x4

x4 x1

A20

A1 A8

FIG. 10

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS CBF054_047M Manuel utilisateur

MD SPORTS

MD SPORTS BG144Y20004 Manuel utilisateur

MD SPORTS

MD SPORTS WM.COM 1658114 Manuel utilisateur

MD SPORTS

MD SPORTS SOC054_017E Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y20028 Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y22006 Manuel utilisateur

MD SPORTS

MD SPORTS CB072Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y21008 Manuel utilisateur

MD SPORTS

MD SPORTS FS058Y19002 Manuel utilisateur

MD SPORTS

MD SPORTS TP400Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS BL096Y19009 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y22016 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y19018 Manuel utilisateur

MD SPORTS

MD SPORTS TP100Y19003 Manuel utilisateur

MD SPORTS

MD SPORTS TP300Y20019 Manuel utilisateur

MD SPORTS

MD SPORTS AH060Y20004 Manuel utilisateur

MD SPORTS

MD SPORTS 39004 Manuel utilisateur

MD SPORTS

MD SPORTS AWH084 188E Manuel utilisateur

MD SPORTS

MD SPORTS 1651088 Manuel utilisateur

MD SPORTS

MD SPORTS ARC108 038B Manuel utilisateur

MD SPORTS

MD SPORTS PK100Y22023 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y20006 Manuel utilisateur

MD SPORTS

MD SPORTS BL096Y19006 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y23001 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
