MD SPORTS CBF054_047M Manuel utilisateur

Instructions D'Assemblage

Assembly Instructions

MODEL/

MODÈLE

CBF054_047M

WMC.COM

www.medalsports.com877-472-4296

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Ce produit est couvert par une garantie limitée valable

90 jours à compter de la date d'achat. Si pendant cette

période une ièce est jugée défectueuse ou se casse,

nous la remplacerons gratuitement. Les seules

exceptions à la garantie comprennent les armatures

principales, les dessus de table, les surfaces de jeu, les

piles ou les outils.

La garantie ci-dessus ne s’applique pas en cas de

dommages occasionnés par une mauvaise utilisation,

une altération du produit, de mauvais traitements, des

dommages accidentels ou des négligences.

Cette garantie limitée vous accorde des droits légaux

spéciﬁques ainsi que d’autres droits variant d’un état

(province) à un autre.

UNE FACTURE D'ACHAT (ou toute autre preuve d'achat)

sera exigée avant toute intervention sous garantie. Pour

toute demande d'intervention sous garantie, veuillez

contacter notre Service à la Clientèle.

Comprenez notre garantie produit limitée en ce qui

concerne notre politique de retour/remboursement

depuis votre magasin. Ici à Medal Sports, nous ne

pouvons prendre un compte un produit qui n’est plus

sous garantie puisque nous ne pouvons que fournir les

pièces disponibles. Remerciements!

VEUILLEZ NOUS CONTACTER AVANT DE RETOURNER

LE PRODUIT EN MAGASIN!

CBF054_047M 1(Continued on the next page) (Suite page suivante) www.medalsports.com

English

LIMITED 90 DAYS WARRANTY

Français

GARANTIE LIMITEE DE 90 JOURS

MD SPORTS

877-472-4296

www.medalsports.com

Customer Service

Toll Free

Service Clientèle

N° Vert

Please Contact Veuillez contacter

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Du lundi au vendredi de

9:00 a 17 heures HNE

For additional resources and

Frequently Asked Questions,

please visit us at

Pour toute information

complémentaire ou réponse

aux questions fréquentes

veuillez vous rendre sur

DO NOT RETURN TO STORE NE PAS RAPPORTER EN MAGASIN

WE ARE READY

TO HELP NOUS SOMMES

PRÊTS À VOUS AIDER

CBF054_047M 2(Continued on the next page) (Suite page suivante) www.medalsports.com

English

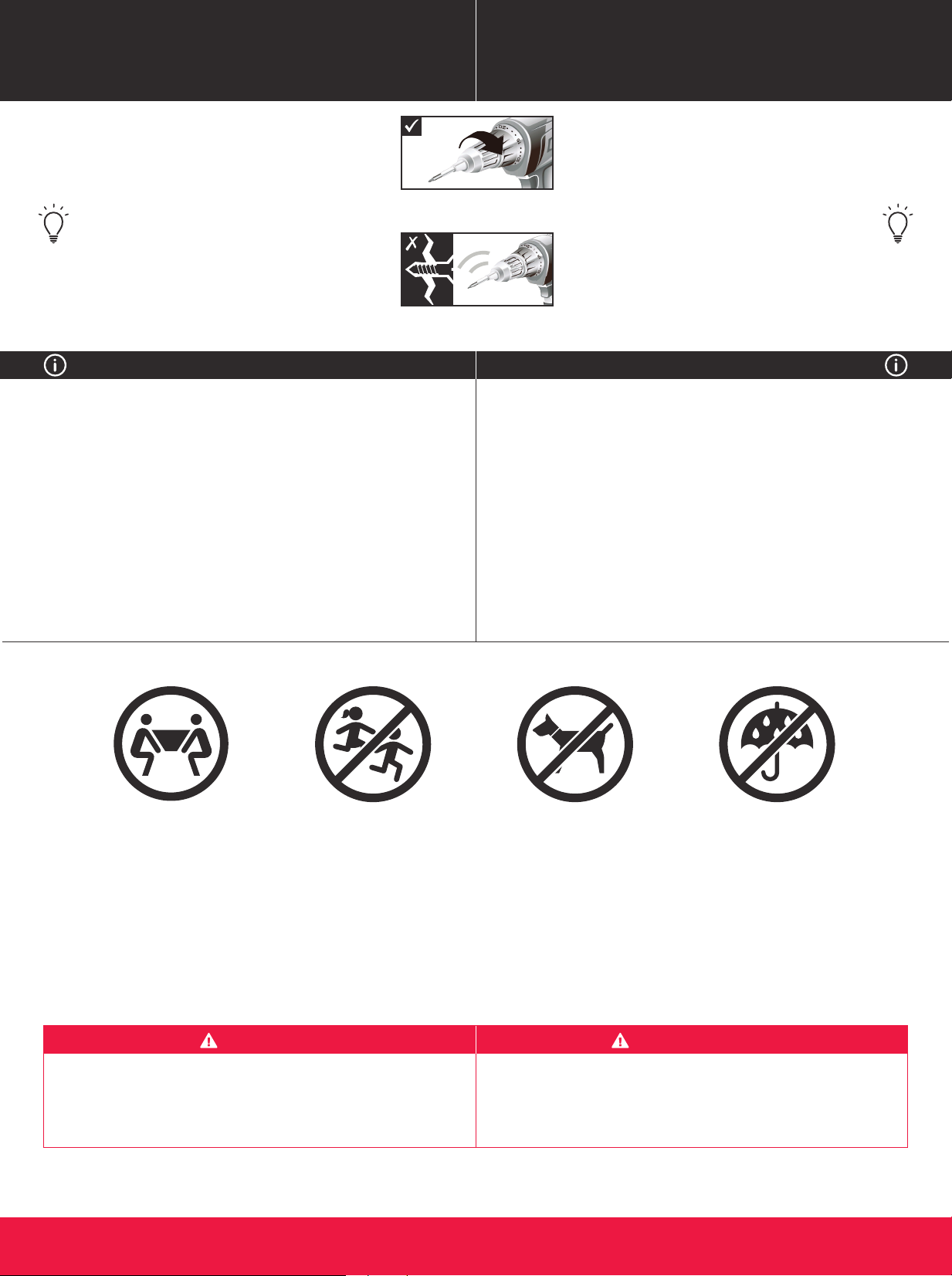

TOOLS REQUIRED

Français

OUTILS REQUIS

Power Tools: Set to Low Torque

/ Visseuse électrique: Couple faible

High Torque Over Tightened

/ Un couple élevé peut créer des dommages

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child's toy, adult supervision is required

for children playing this game.

Ce produit est conçu pour une utilisation en intérieur

uniquement.

Veuillez ne pas vous asseoir, grimper ou vous appuyer

sur la produit.

Veuillez ne pas déplacer la produit en la tirant pour

ne pas endommager les pieds.

Veuillez utiliser seulement un produit nettoyant pour

meubles pour nettoyer les surfaces extérieures de la

produit de jeu.

Ceci n’est pas un jeu d’enfant et la surveillance

d’adultes est requise pour les enfants jouant à ce jeu.

- Not Included

- Included

RECOMMENDED RECOMMANDÉ

IMPORTANT NOTICE! NOTE IMPORTANTE!

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts or /

and small balls. Not suitable for children under 3 years.

L'assemblage doit être effectué par des adultes.

RISQUE D’ASPHYXIE - Ce produit contient de petites

pièces

et/ou de petites boules

. Ne convient pas à des

enfants de moins de 3 ans.

WARNING AVERTISSEMENT

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Un tournevis électrique peut être utile

pour l'assemblage; utilisez cependant une

vitesse de rotation lente et avec prudence.

Tournevis cruciforme

Tournevis standard

(Tête plate)

Clé hexagonale

- Non inclus

- Incluse

At least 2 adults needed

Il faut au moins 2 adultes

No children in assembly

area

Pas d’enfants dans la

zone d’assemblage

Keep away from pets in

assembly area

Tenir les animaux de

compagnie à distance

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

N’utilisez ni ne stockez ce

produit en extérieur.

Uniquement pour

utilisation en intérieur.

Ne pas exposer à l'humidité.

CBF054_047M 3(Continued on the next page) (Suite page suivante) www.medalsports.com

Billiard

Mainframe

Unité centrale

billard

FOR FIG. 1

PART NUMBER

NUMÉRO D'ARTICLE FIG NUMBER

NUMÉRO FIG

QUANTITY

QUANTITÉ

NOM DE LA PIÈCE

PART

PIÈCE

PART NAME

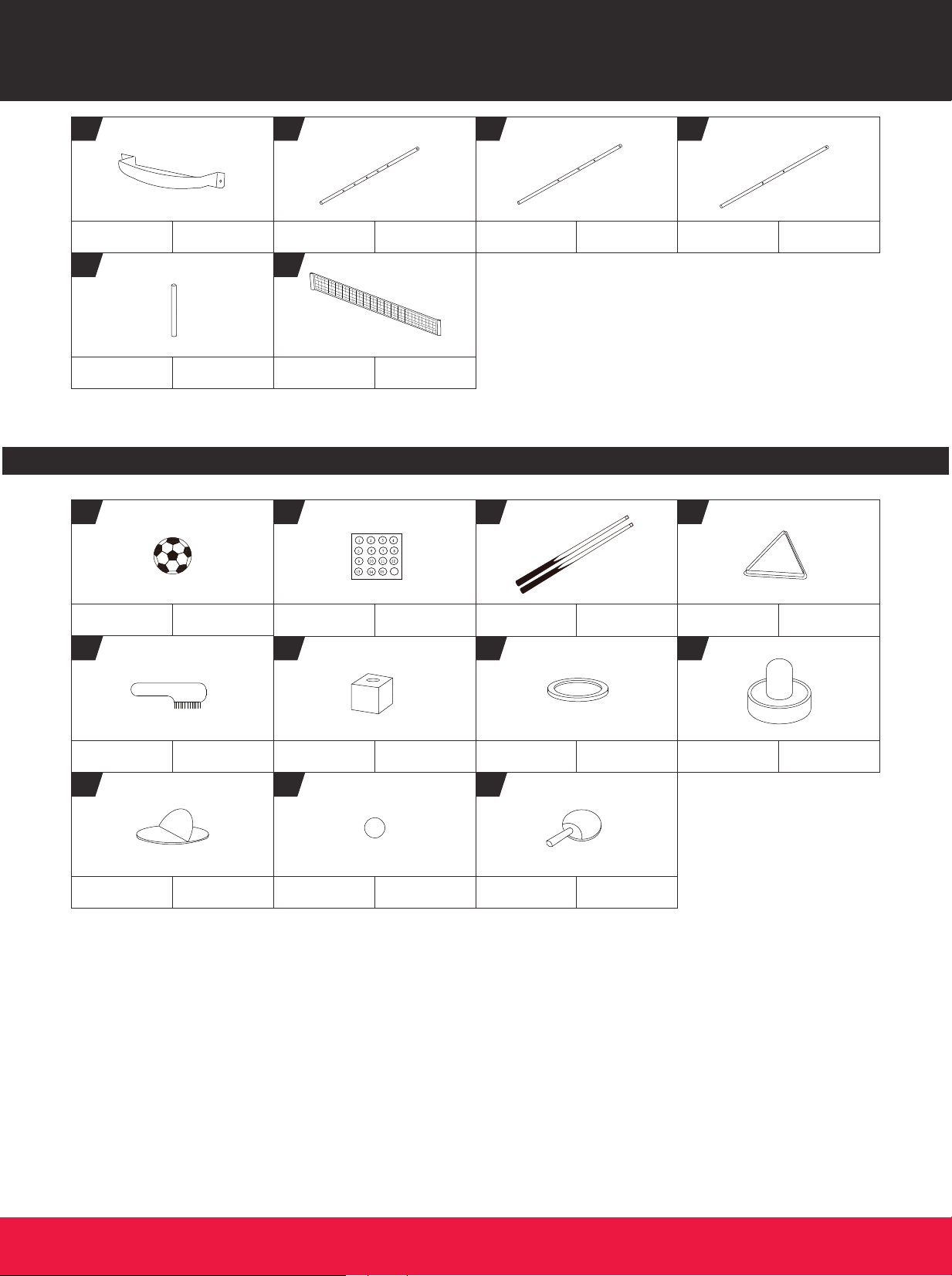

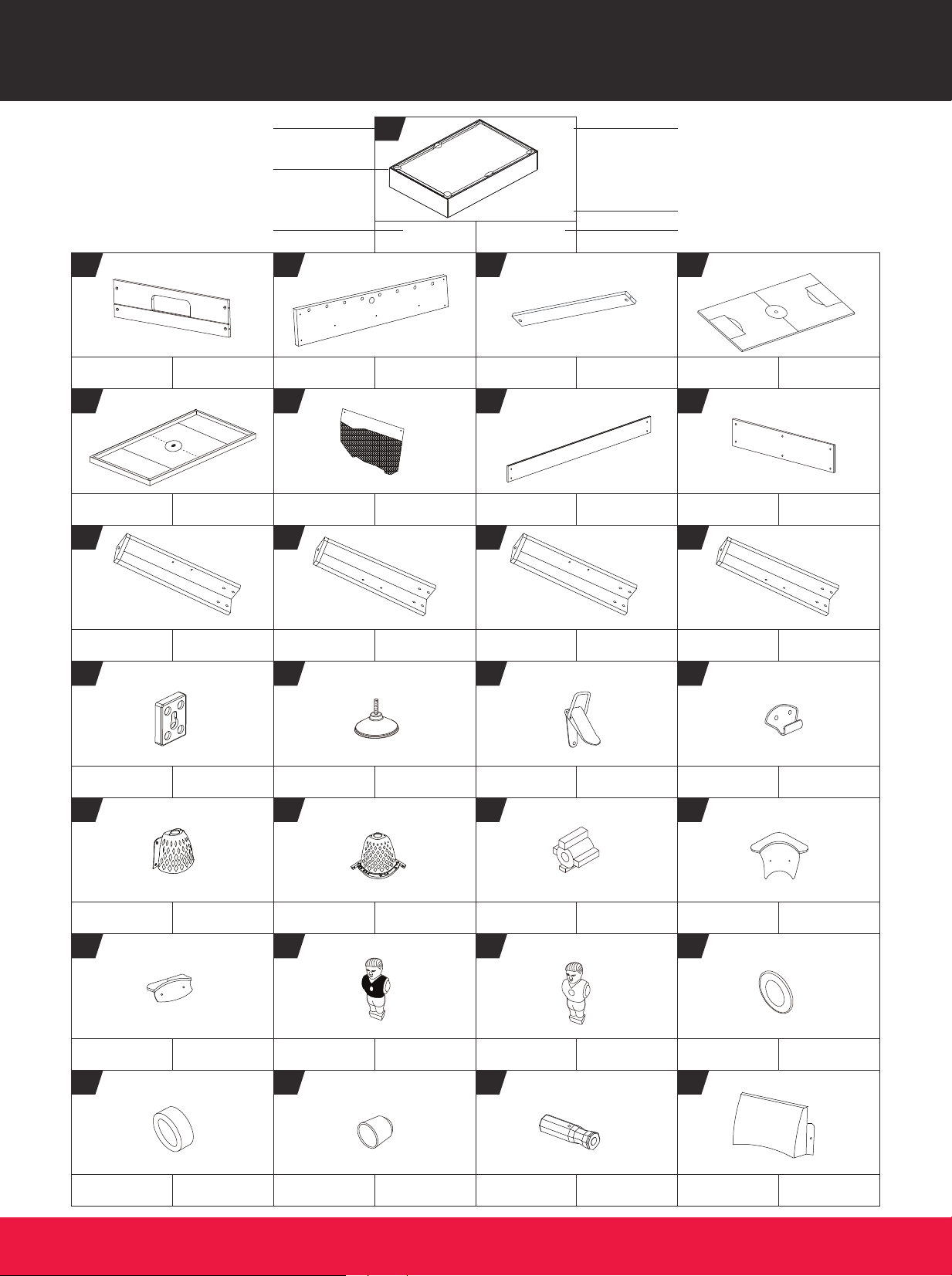

English

PARTS IDENTIFIER

Français

IDENTIFICATEUR DE PIÈCES

FOR FIG. 11

End Apron Tablier Final

FOR FIG. 11, 13

Side Apron Tablier latéral

FOR FIG. 14

Support Brace Barre de

Support

FOR FIG. 12

Soccer

Playﬁeld

Terrain de jeu

Football

FOR FIG. 9

Table Tennis

and Hockey Top

Tennis de Table et

Partie supérieure

Hockey

FOR FIG. 2

Net Bag Sac à ﬁlet

FOR FIG. 6

Side Leg Panel Panneau

Latéral de Pied

FOR FIG. 5

Leg Panel Panneau de pied

FOR FIG. 1

Leg - A Pied - A

FOR FIG. 1

Leg - B Pied - B

FOR FIG. 1

Leg - C Pied - C

FOR FIG. 1

Leg - D Pied - D

FOR FIG. 4

Base Base

FOR FIG. 3

Leg Leveler Niveleur de pied

FOR FIG. 15

Bottom

Locking Clasp

Fermoir à

serrure Inférieur

FOR FIG. 15

Top Locking Clasp Fermoir à

serrure Supérieur

FOR FIG. 7

Side Pocket Poche Latérale

FOR FIG. 7

Corner Pocket Poche de Coin

FOR FIG. 7

Corner

Pocket Block

Bloc d’angle

de poche

FOR FIG. 8

Corner Pocket Cap Panier de Coin

FOR FIG. 8

Side

Pocket Cap

Capuchon de

Poche latérale

x13

FOR FIG. 16

Player - Red Joueur - Rouge

x13

FOR FIG. 16

Player - Blue Joueur - Bleu

x16

FOR FIG. 16

Rod Washer Rondelle de tige

x16

FOR FIG. 16

Foam Bumper Butoir en mousse

FOR FIG. 17

Rod End Cap Capuchon de

bout de tige

FOR FIG. 17

Handle Poignée

FOR FIG. 15

Goal Box-Top Boite de

But-Supérieur

CBF054_047M 4(Continued on the next page) (Suite page suivante) www.medalsports.com

English

PARTS IDENTIFIER

Français

IDENTIFICATEUR DE PIÈCES

ACCESSOIRESACCESSORIES

FOR FIG. 15

Goal Box

-Bottom

Boite de

But-Inférieur

FOR FIG. 16

5-Hole Rod Tige à 5 trous

FOR FIG. 16

3-Hole Rod Tige à 3 trous

FOR FIG. 16

2-Hole Rod Tige à 2 trous

FOR FIG. 10

Table Tennis Net Filet de Tennis

de Table

FOR FIG. 8, 10

Table Tennis Post Poteau pour

Tennis de Table

Billiard Ball Set Ensemble

Boules de Billard

Cue Queue

Triangle Triangle

Brush Brosse

Chalk Craie

Soccer Ball Ballon de Foot

FOR FIG. 9

Pusher Lanceur

FOR FIG. 9

Felt Pad Tampon Feutre

Round Puck Rondelle Ronde

Table

Tennis Paddle

Raquette de

Tennis de Table

Table Tennis Ball Tennis de Table

CBF054_047M 5(Continued on the next page) (Suite page suivante) www.medalsports.com

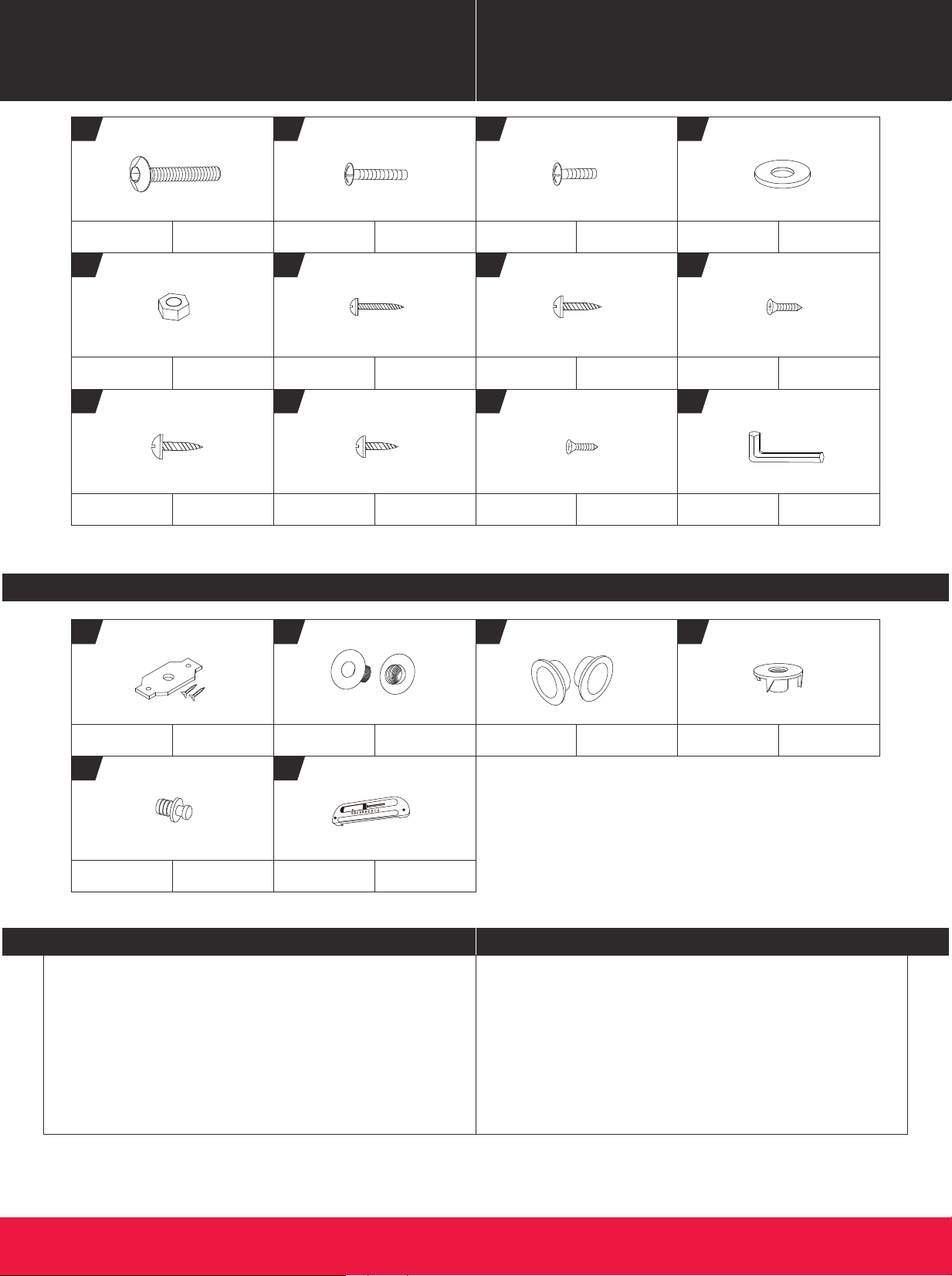

English

HARDWARE

Français

MÉTAUX

PIÈCES PRÉINSTALLÉESPRE-INSTALLED PARTS

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Trouvez un endroit propre et plat pour commencer à

assembler votre produit.

Vériﬁez que vous avez toutes les pièces énumérées

comme indiqué sur les pages de liste des pièces. S’il

y a des pièces qui manquent, appelez notre service

clientèle.

AVANT L’ASSEMBLAGEBEFORE ASSEMBLY

FOR FIG. 1

Square Nut

with Screws Écrou carré

avec vis

x16

FOR FIG. 11, 13

Plastic Rod

Bushing

Manchon de la

tige plastique

FOR FIG. 11, 13

Plastic Ball

Entry Rim

Bord d’entrée du

ballon plastique

x16

FOR FIG. 1

M6 T - Nut T - Écrou M6

FOR FIG. 18

Rivet Plug Bouchon Rivet

FOR FIG. 1

x16

M6x32mm Bolt Boulon M6x32mm

x26

FOR FIG. 16

4x25mm Bolt Boulon 4x25mm

FOR FIG. 17

5x15mm Bolt Boulon 5x15mm

x16

FOR FIG. 1

M6 Washer Rondelle M6

x26

FOR FIG. 16

M4 Nut Ecrou M4

x18

FOR FIG. 6. 11, 13, 14

4x45mm Screw Vis 4x45mm

FOR FIG. 7

4x25mm Screw Vis 4x25mm

FOR FIG. 4

4x15mm Screw Vis 4x15mm

FOR FIG. 5

4x18mm Screw Vis 4x18mm

x14

FOR FIG. 2, 7, 15

4x12mm Screw Vis 4x12mm

A10 A11

x28

FOR FIG. 8, 15

3x12mm Screw Vis 3x12mm

A12

Allen key Clé Allen

FOR FIG. 9

Hockey Goal But de Hockey

CBF054_047M 6(Continued on the next page) (Suite page suivante) www.medalsports.com

English

ASSEMBLY

Français

ASSEMBLAGE

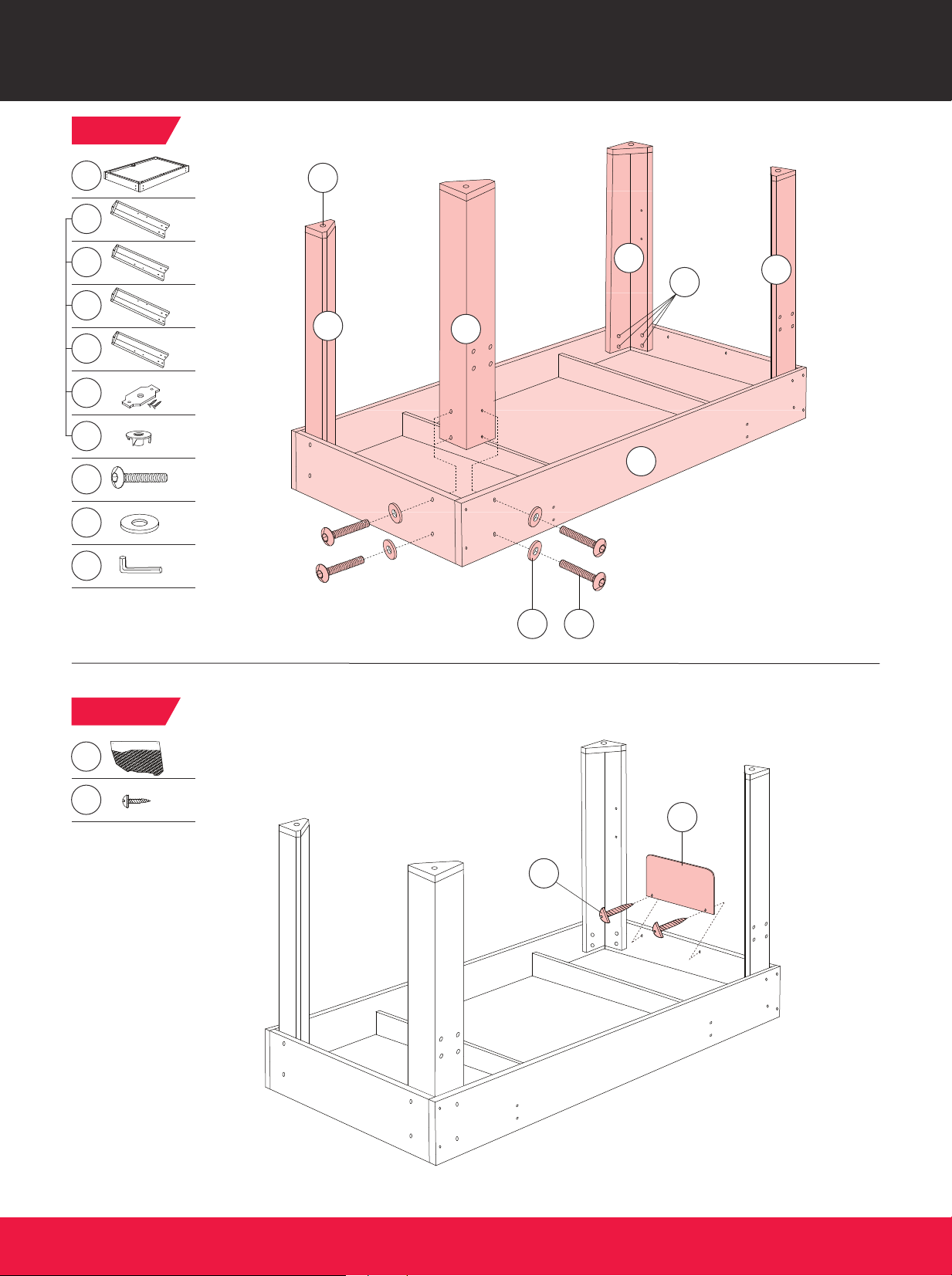

FIG. 1

x16

A12

Pre-installed

FIG. 2

A10

A1A4

P4 13

A10

CBF054_047M 7(Continued on the next page) (Suite page suivante) www.medalsports.com

English

ASSEMBLY

Français

ASSEMBLAGE

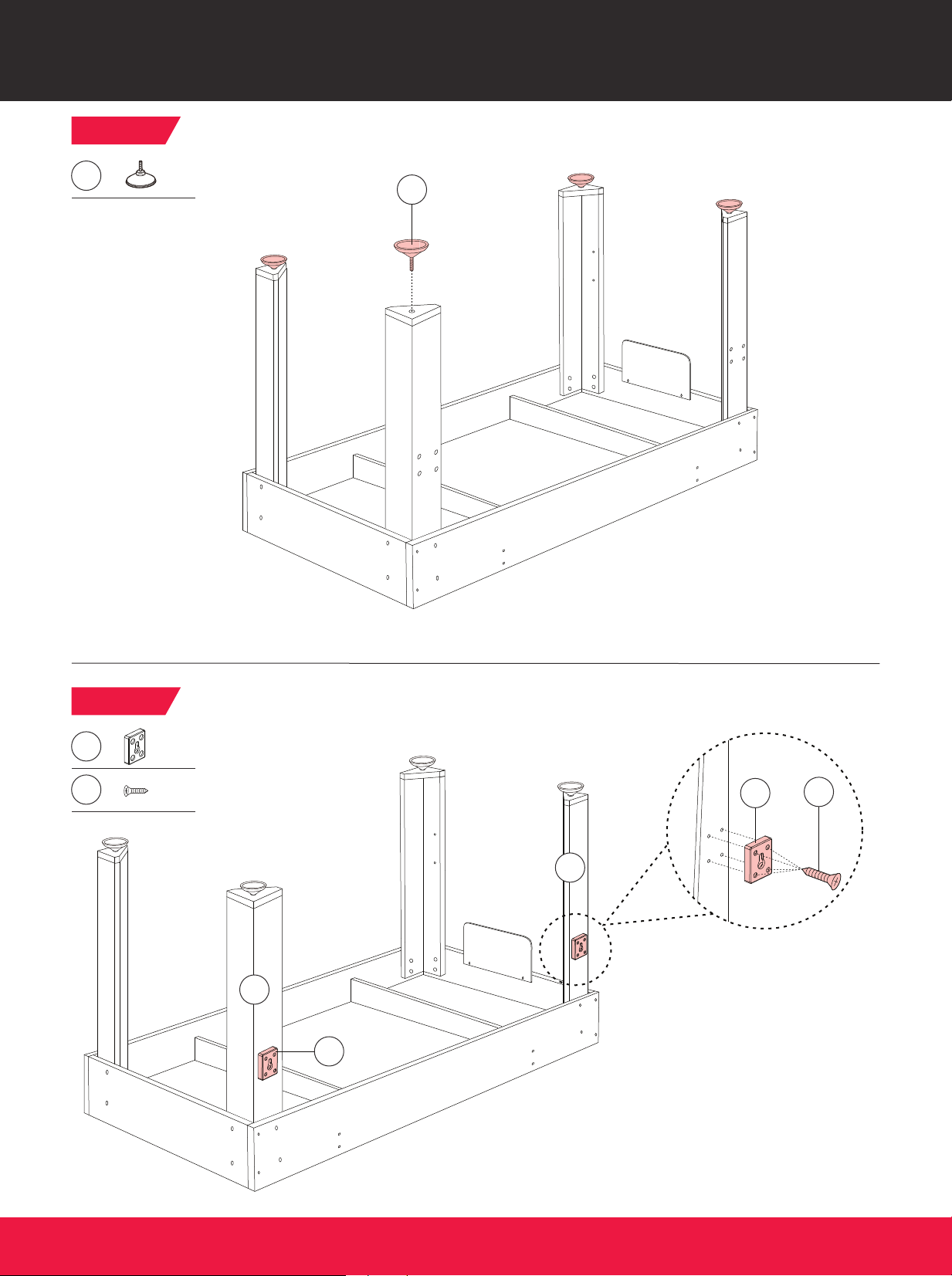

FIG. 3

15 x4

FIG. 4

14 A8

CBF054_047M 8(Continued on the next page) (Suite page suivante) www.medalsports.com

English

ASSEMBLY

Français

ASSEMBLAGE

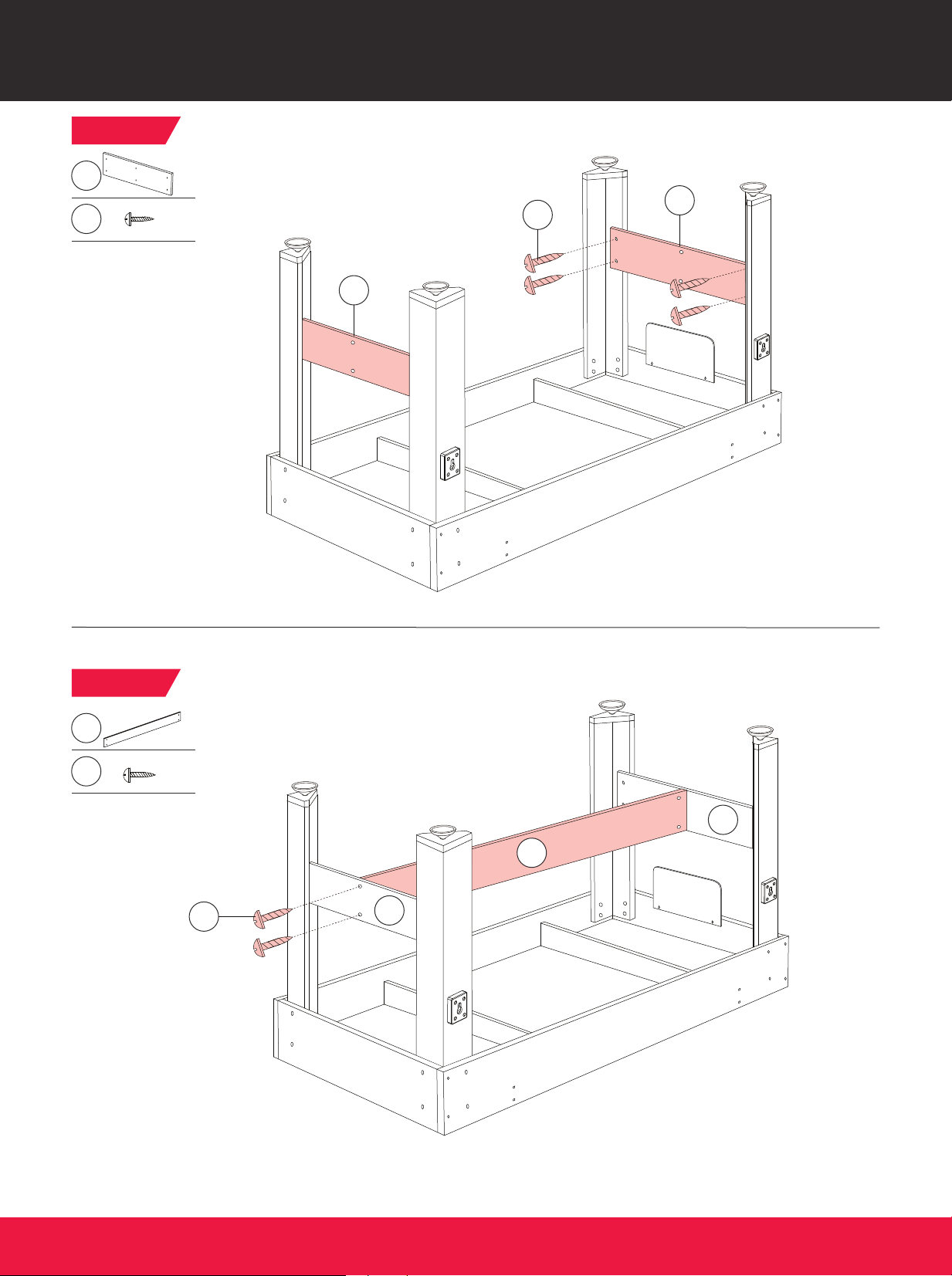

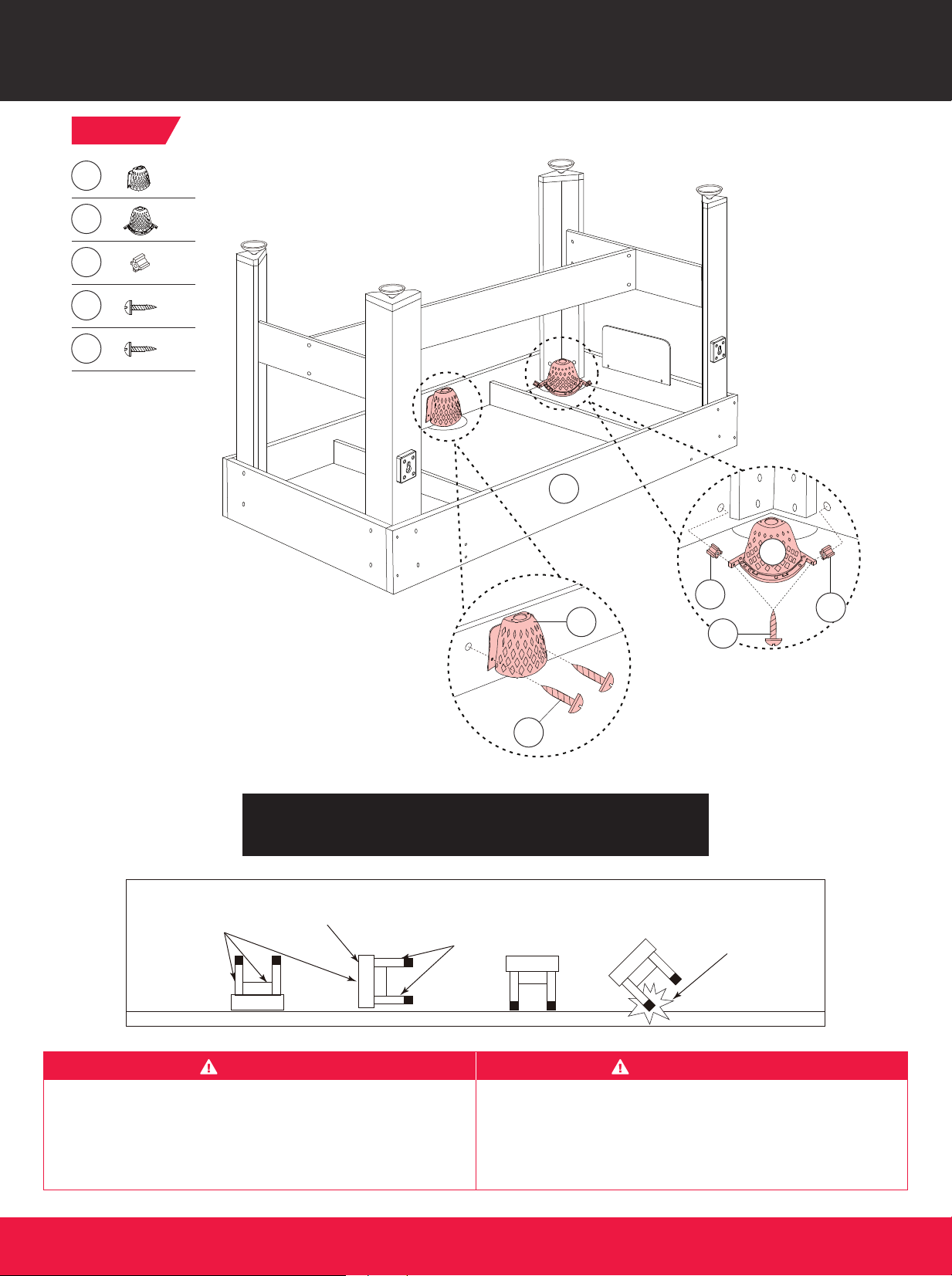

FIG. 5

FIG. 6

Note: Go back and make sure that all connections are tightened.

/ Note: Revériﬁez que toutes les connexions sont bien serrées.

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NE FAITES PAS PENCHER

LA TABLE SUR SES PIEDS

DO NOT HOLD THE TABLE

BY THE LEGS

/ NE PAS SOULEVER

LA TABLE PAR LES PIEDS

HOLD BY THE

TABLETOP

/ SOULEVER PAR

LE DESSUS

DE TABLE

CABINET

/ MEUBLE

Two strong adults are recommended to turn over the

table as shown.

1. Lift the table off the ground.

2. Turn the table over.

3. Place it on all four feet at the same time on the ground.

Il est recommandé que deux adultes forts retournent la

table comme indiqué.

1. Soulevez la table du sol.

2. Retournez-la.

3. Placez ses quatre pieds sur le sol simultanément.

CAUTION ATTENTION

CBF054_047M 9(Continued on the next page) (Suite page suivante) www.medalsports.com

English

ASSEMBLY

Français

ASSEMBLAGE

FIG. 7

A10

Autres manuels pour CBF054_047M

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS AH060Y20004 Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y23010 Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y19014 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS SOC054-098E Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y22006 Manuel utilisateur

MD SPORTS

MD SPORTS AWH084 108B Manuel utilisateur

MD SPORTS

MD SPORTS AH060Y19021 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y19011 Manuel utilisateur

MD SPORTS

MD SPORTS FS048Y19002 Manuel utilisateur

MD SPORTS

MD SPORTS AWH084 188E Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y21008 Manuel utilisateur

MD SPORTS

MD SPORTS FS058Y19002 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y20005 Manuel utilisateur

MD SPORTS

MD SPORTS YUS448 019G Manuel utilisateur

MD SPORTS

MD SPORTS NE300Y19003 Manuel utilisateur

MD SPORTS

MD SPORTS HALL OF GAMES LYNX FS050Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS CB072Y21003 Manuel utilisateur

MD SPORTS

MD SPORTS TT409Y19003 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS FS048Y20021 Manuel utilisateur

MD SPORTS

MD SPORTS BB048Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS BL084Y19003 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y21005 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
