MD SPORTS BL096Y19009 Manuel utilisateur
Instrucciones De Ensamblaje
Assembly Instructions
MODEL/MODELO
BL096Y19009
www.medalsports.com877-472-4296
SAM’S.COM
This product is covered by a limited warranty that is
effective for 90 days from the date of purchase. If, during
the limited warranty period, a part is found to be
defective or breaks, we will offer replacement parts at
no cost to you, the customer. The only exceptions to the
warranty include mainframes, table tops, playing
surfaces, batteries or tools.
The above warranty will not apply in cases of damages
due to improper usage, alteration, misuse, abuse,
accidental damage or neglect.
This Limited Warranty gives you specific legal rights and
you may also have other rights vary from one State
(province) to another.
A PURCHASE RECEIPT (or other proof of purchase) will
be required before any warranty service is initiated. For
all requests for warranty service, please feel free to
contact our Consumer Service Department.
Please be aware of your product’s Limited Warranty for
the return/refund policy from the store, We, at Medal
Sports, cannot handle the product which is out of
product’s limited warranty since we only provide
available parts. Thank you!
PLEASE CONTACT US BEFORE RETURNING THE
PRODUCT TO THE STORE!
Este producto está cubierto por una garantía efectiva
de 90 días a partir de la fecha de su compra. Durante el
periódo límite de la garantía, si una parte defectuosa o
quebrada es encontrada, nosotros ofreceremos una
reparación o un reemplazo de la partes sin ningún costo
para ud, nuestro cliente. Las únicas excepciones de la
garantía incluyen unidad principals, tableros de mesa,
superficies, pilas o herramientas.
La susodicha garantía no se aplicará en los casos de
daños y perjuicios debido al uso impropio, la alteración,
el mal uso, el abuso, el daño accidental o la negligencia.
Esta garantía limitada le da a usted derechos legales
específicos, usted también puede tener otros derechos
que varían de un estado (provincia) a otro.
EL RECIBO DE LA COMPRA (U otra prueba de compra)
sería requerida antes que cualquier servicio de garantía
fuera iniciada. Para todo pedido por servicio de
garantía, por favor siéntase libre de ponerse en contacto
con nuestro Departamento de Servicio de Consumidor.
Por favor tenga atención sobre el Límite de Garantía de
su producto de la política de vuelta/reembolsa desde la
tienda, Nosotros, Medal Sports, no podemos manejar el
producto que está fuera del límite de garantía ya que
proporcionamos solamente partes disponibles. ¡Gracias!
¡POR FAVOR PÓNGASE EN CONTACTO CON
NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA
TIENDA!
BL096Y19009 1(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com
English
LIMITED 90 DAYS WARRANTY
Español
GARANTÍA LIMITA DE 90 DIAS
MD SPORTS
877-472-4296
www.medalsports.com
DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA
WE ARE READY
TO HELP ESTAMOS LISTOS
PARA AYUDAR
Customer Service
Toll Free
Servicio al Cliente
Llamados gratuitos
Please Contact Por favor Contacto
Mon.-Fri.,
9:00 a.m. to 5:00 p.m. EST
Lunes a Viernes,
9:00 a.m. a 5:00 p.m. ET
For additional resources and
Frequently Asked Questions,
please visit us at
Por mayor información y
preguntas frecuentes, favor
visitarnos en
Power Tools: Set to Low Torque
/ Herramientas eléctricas:
Establecer bajo par de torsión
High Torque Over Tightened
/ Alto par más estrictas
This product is intended for INDOOR use only.
Please do not sit, climb or lean on the product.
Please do not drag the product when moving it in
order to avoid damaging the legs.
Please only use spray furniture polish to clean the
exterior surfaces of the product.
This is not a child's toy, adult supervision is required
for children playing this game.
1.
2.
3.
4.
5.
Este producto está destinado para el uso INTERIOR
solamente.
Por favor no sientes, subas o inclínes el producto.
Por favor no arrastres el producto cuando está
moviendo para evitar el daño sobre las piernas.
Por favor use solamente spray para muebles para
limpiar la superficie exterior del producto.
Esto no es un juguete de niños, se requieren la
supervisión adulta para niños cuando esté jugando al
juego.
1.
2.
3.
4.
5.
- Not Included
- Not Included
- Included
- Included
RECOMMENDED RECOMENDADO
IMPORTANT NOTICE! ¡AVISO IMPORTANTE!
Adult Assembly Required.
CHOKING HAZARD - This item contains small parts.
Not suitable for children under 3 years.
El ensamblaje debe ser realizado por un adulto.
PELIGRO DE ASFIXIA - Este artículo contiene piezas
pequeñas. No es apto para niños menores de 3 años de
edad.
WARNING ADVERTENCIA
Phillips Screwdriver
Standard (Flat Head
Screwdriver)
Wrench
Allen Key
Electric Screwdrivers may be helpful
during assembly; however, please set a low
torque and use extreme caution.
Los destornilladores eléctricos pueden ser
de gran ayuda durante el ensamblado; sin
embargo, por favor ajuste el par de giro
bajo y sea extremadamente precavido.
Destornillador Phillips
Destornillador de Cabeza
Plana
Llave Inglesa
Llave Allen
- No incluido
- No incluido
- Incluido
- Incluido
X4
At least 4 adults needed
Se necesitan al menos 4
adultos
No children in assembly
area
No deben estar los niños
en el area de ensamble
Keep away from pets in
assembly area
Mantener alejados a los
animales domesticos del
area de ensamble
Do not use or keep
product outdoors. For
indoor use only. No
wet/humid conditions.
No usar o guardar el
producto en el exterior.
Solo para uso en interior.
No utilizar ni guardar el
producto en lugares
humedos o mojados
BL096Y19009 2(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com
English
TOOLS REQUIRED
Español
HERRAMIENTAS NECESARIAS
BL096Y19009 3(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com
English
PARTS IDENTIFIER
Español
IDENTIFICADOR DE PIEZAS
Mainframe Unidad Principal
1
x1
FOR FIG. 13
PART NUMBER
NÚMERO DE PIEZA
FIG NUMBER
NÚMERO DE FIG
QUANTITY
CANTIDAD
NOMBRE DE PIEZA
PART
PIEZA
PART NAME
2
x4
FOR FIG. 1
Leg Top Panel - A Panel Superior
de Pierna - A
3
x4
FOR FIG. 1 5
x2
FOR FIG. 11
4
x4
FOR FIG. 2
6
x4
FOR FIG. 3
Plastic Leg - A
Pata plástica - A
7
x4
FOR FIG. 3
Plastic Leg - B Pata plástica - B
8
x4
FOR FIG. 4
Plastic Leg - C Pata plástica - C
9
x4
FOR FIG. 4
Plastic Leg - D Pata plástica - D
10
x2
FOR FIG. 6
Side Top Board Tablero
Superior Lateral
11
x2
FOR FIG. 6
Lower Side Apron Delantal
Lateral Inferior
12
x2
FOR FIG. 6
End Top Board Tablero
Superior Final
13
x2
FOR FIG. 6
Lower End Apron Delantal
Final Inferior
14
x4
FOR FIG. 7
Apron Corner Delantal
de Rincón
15
x4
FOR FIG. 8
Leg Top Panel
Panel Superior
de Pierna
16
x4
FOR FIG.9
Leg Base Base de pata
17
x4
FOR FIG. 10
Leg Leveler Nivelador
de Pierna
18
x1
FOR FIG. 6
Glue Pegamento
Leg Top Panel - B Panel Superior
de Pierna - B Support Board Tablero
de Soporte
Leg Panel Support
Soporte de
Panel de Pierna
19
x4
FOR FIG. 11
“U” Bracket Corchete “U”
HARDWAREHARDWARE
20
x2
Cue Taco
21
x2
Chalk Tiza
22
x1
Triangle Triángulo
23
x1
Brush Cepillo
24
x1
Billiard Ball Set Bola de billar
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
BL096Y19009 4(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com
English

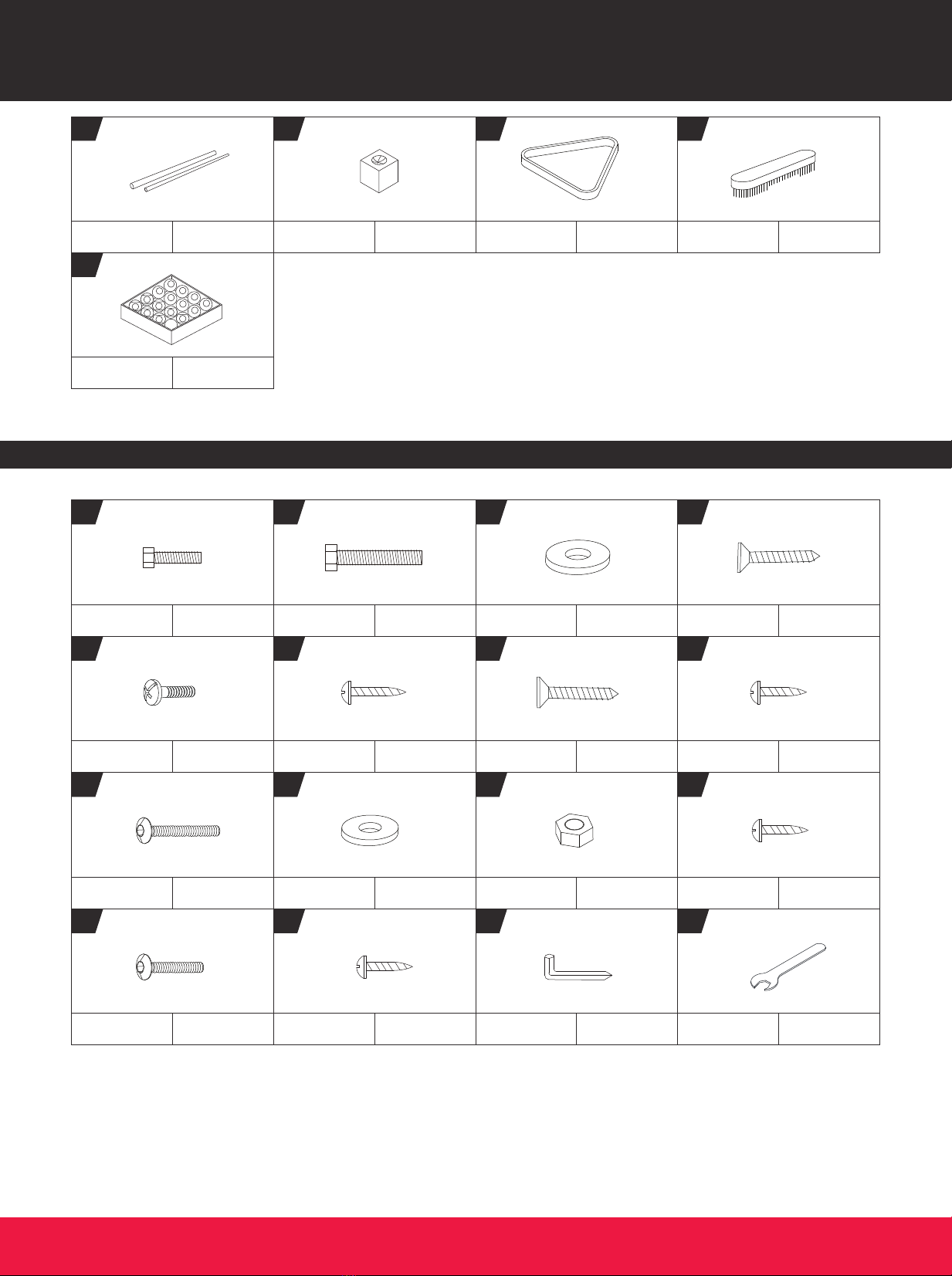

ACCESSORIES
Español
ACCESORIOS
A14
x4
FOR FIG. 13
T4x5/8'' Screw Tornillo T4x5/8''
A1
x16
FOR FIG. 2
5/16''x1'' Bolt Perno 5/16''x1'' 5/16''x1-1/2'' Bolt Perno 5/16''x1-1/2''
A2
x16
FOR FIG. 9 A3
x32
FOR FIG. 2. 9 A4
x8
FOR FIG. 1
F4x2'' Screw Tornillo F4x2''5/16'' Washer Arandela 5/16''
A5
x16
FOR FIG. 5. 9
T5x5/8'' Bolt Perno T5x5/8''
A6
x16
FOR FIG. 5 A7
x18
FOR FIG. 6 A8
x32
FOR FIG. 7. 12
T4x1/2'' Screw Tornillo T4x1/2''
T3x5/8'' Screw Tornillo T3x5/8''
A9
x4
FOR FIG. 11
1/4''x1-1/2'' Bolt Perno 1/4''x1-1/2''
T3x3/4'' Screw Tornillo T3x3/4'' F4x1-3/4'' Screw Tornillo F4x1-3/4''
A10
x24
FOR FIG. 11, 13 A11
x4
FOR FIG. 11 A12
x8
FOR FIG. 8
1/4'' Nut Tuerca 1/4"
Allen Key Llave Allen
A13
x20
FOR FIG. 13
A15
x1
A16
x1
Wrench Llave Inglesa
1/4'' Washer Arandela 1/4''
1/4''x1'' Bolt Perno 1/4'' x1''
P1
x26
FOR FIG. 1. 6
Corner Pocket Bolsillo
de esquina
P2
x2
FOR FIG. 6
Side Pocket Bolsillo lateral
P3
x20
FOR FIG. 13
x16
5/16'' Nut Tuerca 5/16''Barrel Nut Tuerca de Barril
P5
x4
FOR FIG. 14
1/4'' T - Nut T - Tuerca 1/4'' Adjustable
Bracket
Corchete
Regulable
P6 FOR FIG. 14
P4
x2
FOR FIG. 11
BL096Y19009 5(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com
English

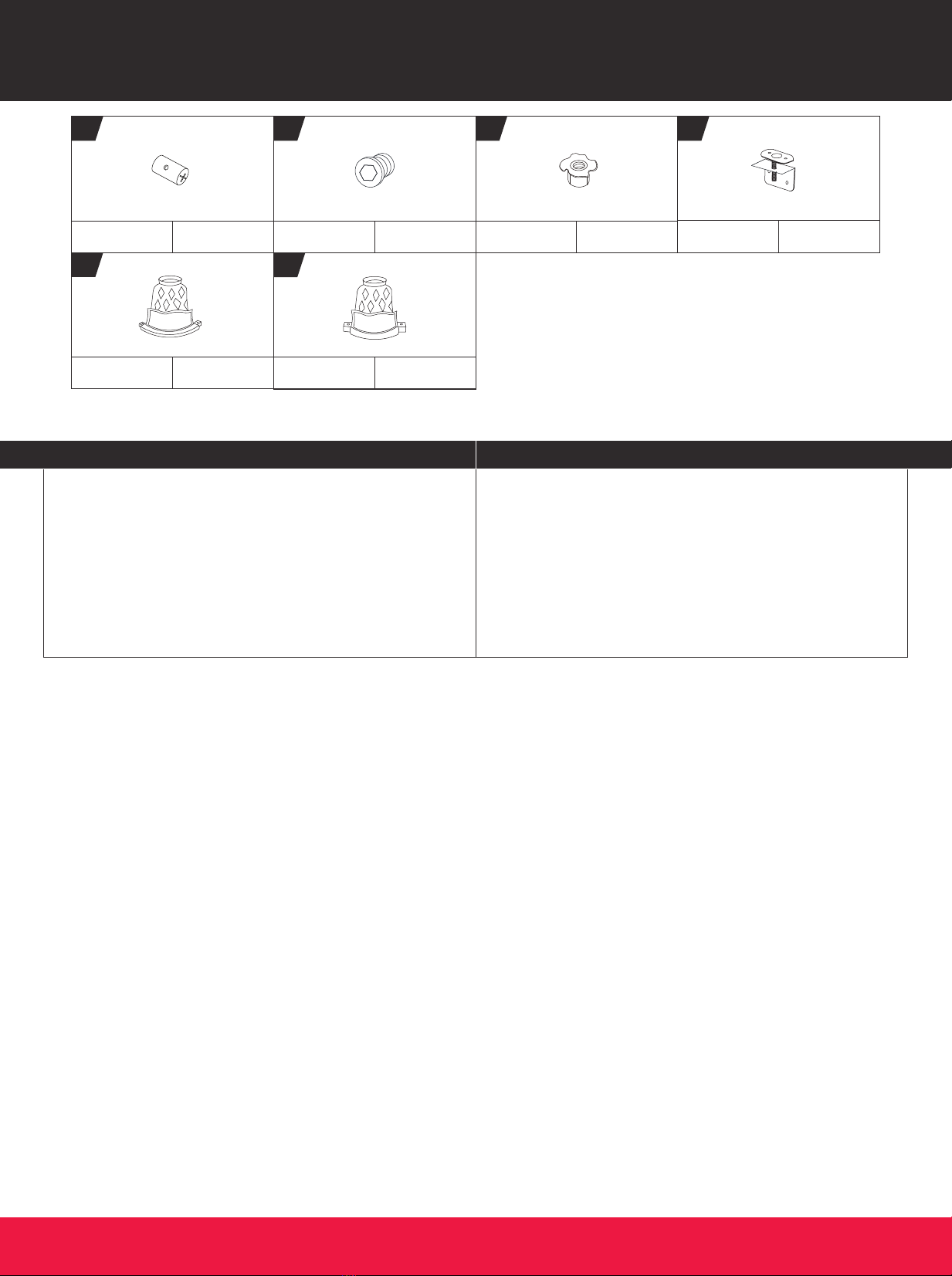

PRE-INSTALLED PARTS
Español
PIEZAS PREINSTALADAS
Find a clean, level place to begin the assembly of your
product.
Verify that you have all listed parts as shown on the
part list pages. If any parts are missing, call our
customer service.
1.
2.
Encuentre un lugar limpio y nivelado para comenzar
el ensamblaje del producto.
Compruebe que tenga todas las piezas que se
muestran en la lista de piezas. Si falta alguna pieza,
llame a nuestro servicio al cliente.
1.
2.
ANTES DE MONTARBEFORE ASSEMBLY
FIG. 2
4
x16
x4
A1
x16
A3
x1
A16
A3 A1
4
23
Note: Do NOT tighten the
Bolts (A1) until FIG. 9.
/ Nota: Que No apretes los
Cerrojos (A1) hasta la FIG. 9.
BL096Y19009 6(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com
English
ASSEMBLY
Español
MONTAJE
FIG. 1
2
x4
x4
3
x8
P1
x8
A4
Pre-installed
3
2A4
P1
BL096Y19009 7(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com
English
ASSEMBLY
Español
MONTAJE
FIG. 3
6
x4
x4
7
1
2
3
4
5
6
67
6 7
Note: For plastic legs - A, B (6 & 7), please follow the illustration and the
picture accordingly, lock them together in the order of 1, 2, 3, 4, 5, 6.
/ Nota: Para las piernas plásticas - A, B (6 y 7), siga la ilustración y la foto
en consecuencia, encerrarlos en conjunto al orden de 1, 2, 3, 4, 5, 6.
Note: You will hear a “click” sound
when the legs have successfully locked
together. Please ensure that the legs
are firmly locked together.
/ Nota: Escuchará un sonido "clic"
cuando las piernas están chasqueadas
correctamente. Asegúrese de que las
piernas estén firmemente bloqueadas.
6 7
BL096Y19009 8(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com
English
ASSEMBLY
Español
MONTAJE
FIG. 4
x4
8
x4
9
Note: For plastic legs - C, D (8 & 9), please follow the illustration and
the picture accordingly, lock them together in the order of 1, 2, 3, 4.
/ Nota: Para las piernas plásticas - C, D (8 y 9), siga la ilustración y la
foto en consecuencia, encerrarlos en conjunto al orden de 1, 2, 3, 4.
1
92
3
4
8
89
8
9
9 8
8
9
IMPORTANT: You will hear a “CLICK”
sound when snapping the Legs together.
This will indicate that the Legs are locked
firmly in place. If you do not hear a “CLICK”
sound the legs are NOT LOCKED.
IMPORTANTE: Escuchará un sonido “CLIC”
cuando las piernas están chasqueadas
correctamente. A ésto se indicará que las
Piernas están bloqueadas firmemente en
su lugar. Si no oye un sonido "CLIC", las
piernas NO ESTAN BLOQUEADAS.
BL096Y19009 9(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com
English
ASSEMBLY
Español
MONTAJE
FIG. 5
x16
A6
x8
A5
A6
FIG. 4 Assembly
/ Ensamblaje FIG. 4
A5
FIG. 2 Assembly
/ Ensamblaje FIG. 2
FIG. 3 Assembly
/ Ensamblaje FIG. 3
4
Table des matières
Autres manuels MD SPORTS Jeu
MD SPORTS
MD SPORTS CBF072 018E Manuel utilisateur
MD SPORTS
MD SPORTS CB048Y21002 Manuel utilisateur
MD SPORTS
MD SPORTS AWH096_068E Manuel utilisateur
MD SPORTS
MD SPORTS FS054Y23008 Manuel utilisateur
MD SPORTS
MD SPORTS CB048Y20030 Manuel utilisateur
MD SPORTS
MD SPORTS NET400 028M Manuel utilisateur
MD SPORTS
MD SPORTS BB048Y19001 Manuel utilisateur
MD SPORTS
MD SPORTS Menards BG200Y20001 Manuel utilisateur
MD SPORTS
MD SPORTS SG020Y23001 Manuel utilisateur
MD SPORTS
MD SPORTS FS048Y21012 Manuel utilisateur
MD SPORTS
MD SPORTS BL084Y23006 Manuel utilisateur
MD SPORTS
MD SPORTS AWH060-068E Manuel utilisateur
MD SPORTS
MD SPORTS DRB100 138B Manuel utilisateur
MD SPORTS
MD SPORTS BG122Y19010 Manuel utilisateur
MD SPORTS
MD SPORTS AWH044_017M Manuel utilisateur
MD SPORTS
MD SPORTS CB048Y21040 Manuel utilisateur
MD SPORTS
MD SPORTS ARC108 117B Manuel utilisateur
MD SPORTS
MD SPORTS ARC108_147M Manuel utilisateur
MD SPORTS
MD SPORTS AH048Y19005 Manuel utilisateur
MD SPORTS
MD SPORTS 006-25254 Manuel utilisateur
Manuels Jeu populaires d'autres marques
Fundex Games
Fundex Games Timber Tumble Manuel utilisateur
Go! Gater
Go! Gater 1-1-16453-TP02 Manuel utilisateur
Smoby
Smoby BBF Challenger Manuel utilisateur
Hathaway
Hathaway BG2019SK Manuel utilisateur
Roberto Sport
Roberto Sport INGLESE Manuel utilisateur
Beleduc
Beleduc XXL Witches' Kitchen Manuel utilisateur
Koala Technologies
Koala Technologies KoalaWare Spider Eater Manuel utilisateur
Tomy
Tomy The Magic Oven Manuel utilisateur
Sega
Sega GAME SHOW Manuel utilisateur
Tiger Electronics
Tiger Electronics Last Out 7-584-0 Manuel utilisateur
Fisher-Price
Fisher-Price RollOverRover Manuel utilisateur
Mattel
Mattel World Championship Football Manuel utilisateur
