MD SPORTS FS058Y19002 Manuel utilisateur

www.medalsports.com877-472-4296

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

FS058Y19002

WM.COM

Please mention model # FS058Y19002_V1

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva

de 90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de

garantía, por favor siéntase libre de ponerse en contacto

con nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON

NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA

TIENDA!

MD SPORTS

877-472-4296

www.medalsports.com

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

Customer Service

Toll Free

Servicio al Cliente

Llamados gratuitos

Please Contact Por favor Contacto

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

preguntas frecuentes, favor

visitarnos en

English Español

GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY

FS058Y19002 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

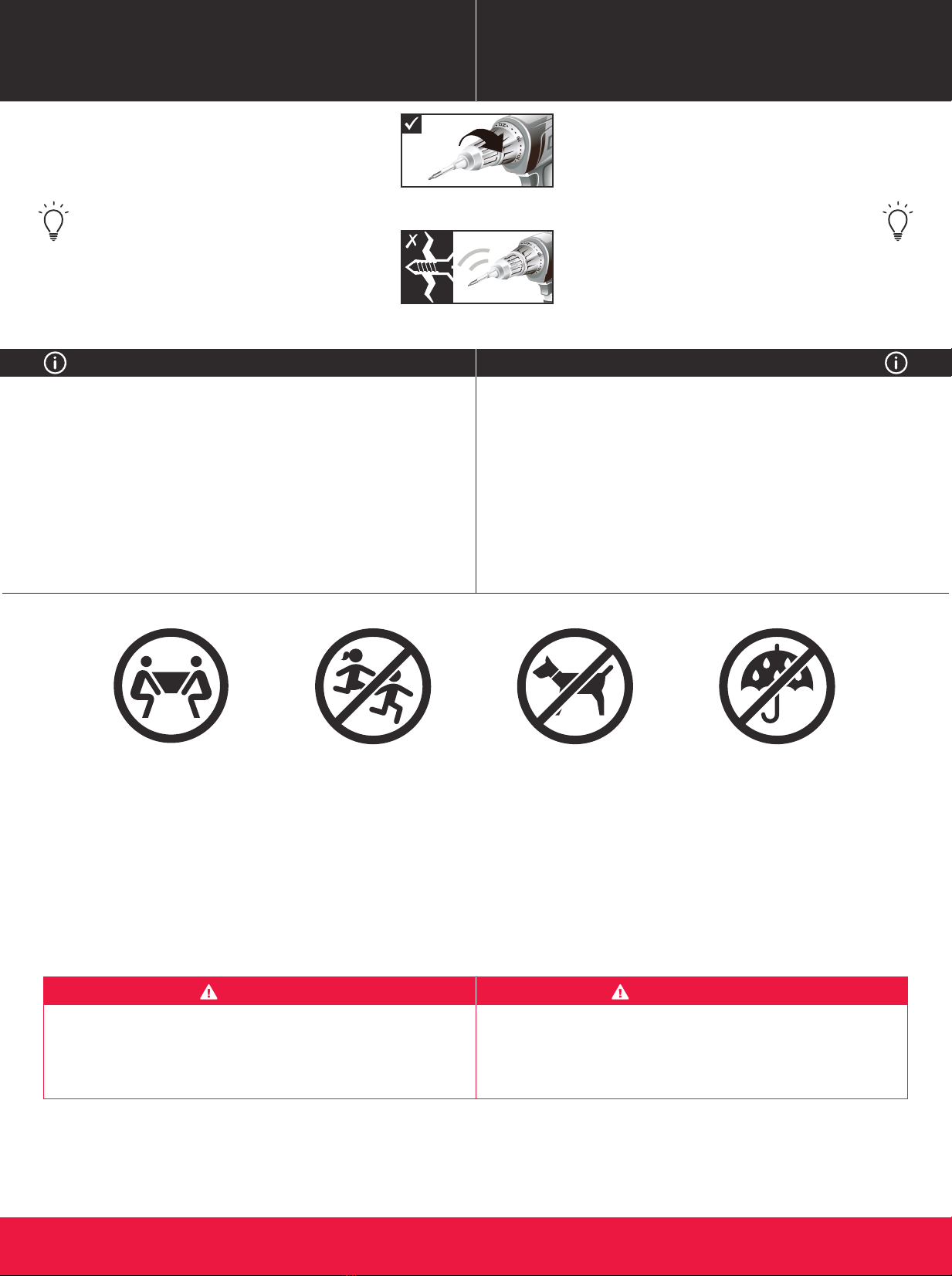

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a children's toy, adult supervision is

required for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Este no es un juguete para niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y pequeñas bolas. No es apto para niños

menores de 3 años de edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Allen

- No incluido

- Incluido

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

FS058Y19002 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

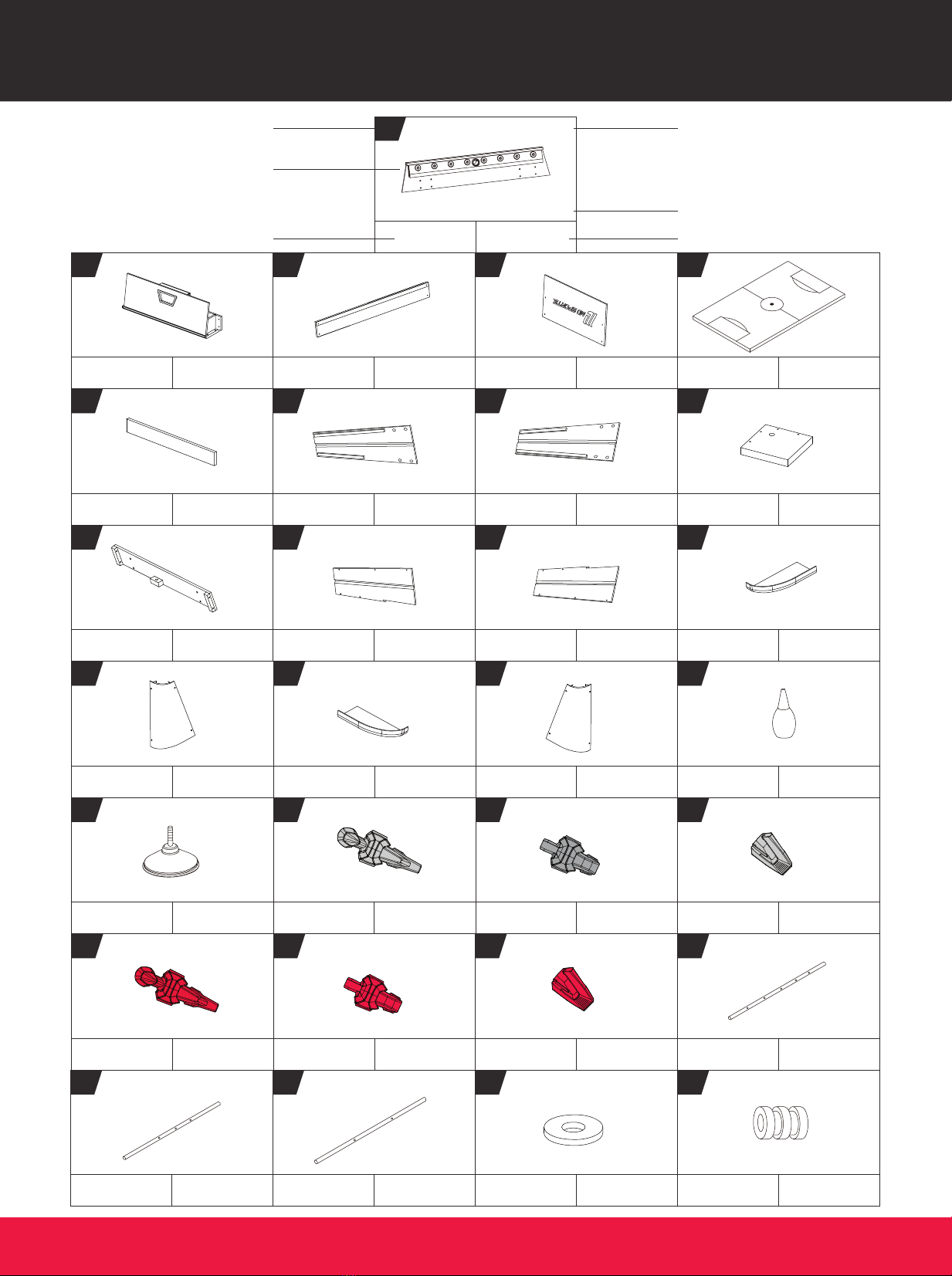

Side Apron Delantal Lateral

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA

FIG NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

FOR FIG. 1, 3

End Apron Delantal Final

Side Leg Panel Panel Lateral

para Pata

FOR FIG. 8

End Leg Panel Panel de Extremo

para Pata

FOR FIG. 8

Playﬁeld Campo de Juego

FOR FIG. 2

Support Brace - A Abrazadera de

Soporte - A

FOR FIG. 4

Left Leg Pata Izquierda

FOR FIG. 6

Right Leg Pata Derecha

FOR FIG. 6

Leg Base Bases de Pata

FOR FIG. 6

Leg Leveler Nivelador de

Pata

FOR FIG. 9

FOR FIG. 10 27

FOR FIG. 10

3-Hole Rod Barra con

3 Oriﬁcios 2-Hole Rod Barra con

2 Oriﬁcios Rod Washer Arandela

de Barra

FOR FIG. 10

x16

Rod Bumper Amortigüador

de Barra

x16

FOR FIG. 10

Player A - Black Jugador A - Negro

x13

FOR FIG. 11

x13

FOR FIG. 11 21

x13

FOR FIG. 11

Player B - Black Jugador B - Negro Player C - Black Jugador C - Negro

x13

FOR FIG. 11 23

x13

FOR FIG. 11

Player A -

Burgundy Red

Jugador A -

Rojo Borgoña

Player B -

Burgundy Red

Jugador B -

Rojo Borgoña

FOR FIG. 11

x13

FOR FIG. 10

5-Hole Rod Barra con

5 Oriﬁcios

Player C -

Burgundy Red

Jugador C -

Rojo Borgoña

FOR FIG. 6

Glue Pegamento

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

FS058Y19002 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

Top Corner - A Esquina Superior

- A

FOR FIG. 5

FOR FIG. 6

Support Brace - B Abrazadera de

Soporte - B Left Leg Panel Panel de Pierna

Izquierda

FOR FIG. 4

Right Leg Panel Panel de Pierna

Derecha

FOR FIG. 6

FOR FIG. 5

Apron Corner - A Cubierta de

Esquina - A Top Corner - B Esquina Superior

- B

FOR FIG. 5

Apron Corner - B Cubierta de

Esquina - B

FOR FIG. 5

FOR FIG. 4, 7

1/4"×1-1/8" Bolt Perno 1/4"×1-1/8"

x24

FOR FIG. 4, 7

1/4" Washer Arandela 1/4"

FOR FIG. 8

x10

FOR FIG. 1, 3, 4

4x30mm Screw Tornillo 4x30mm

Allen Key Llave Allen

A10

4x22mm Screw Tornillo 4x22mm

x32

FOR FIG. 4, 5

4x12mm Screw Tornillo 4x12mm

x16

FOR FIG. 5, 8

4x15mm Screw Tornillo 4x15mm

3x30mm Screw Tornillo 3x30mm

x42

FOR FIG. 3, 9

x10

FOR FIG. 12, 13

3x15mm Screw Tornillo 3x15mm

x16

FOR FIG. 6

3x30mm

Flat Head Screw

Tornillo de Cabeza

Plana 3x30mm

Soccer Ball Pelota de Fútbol

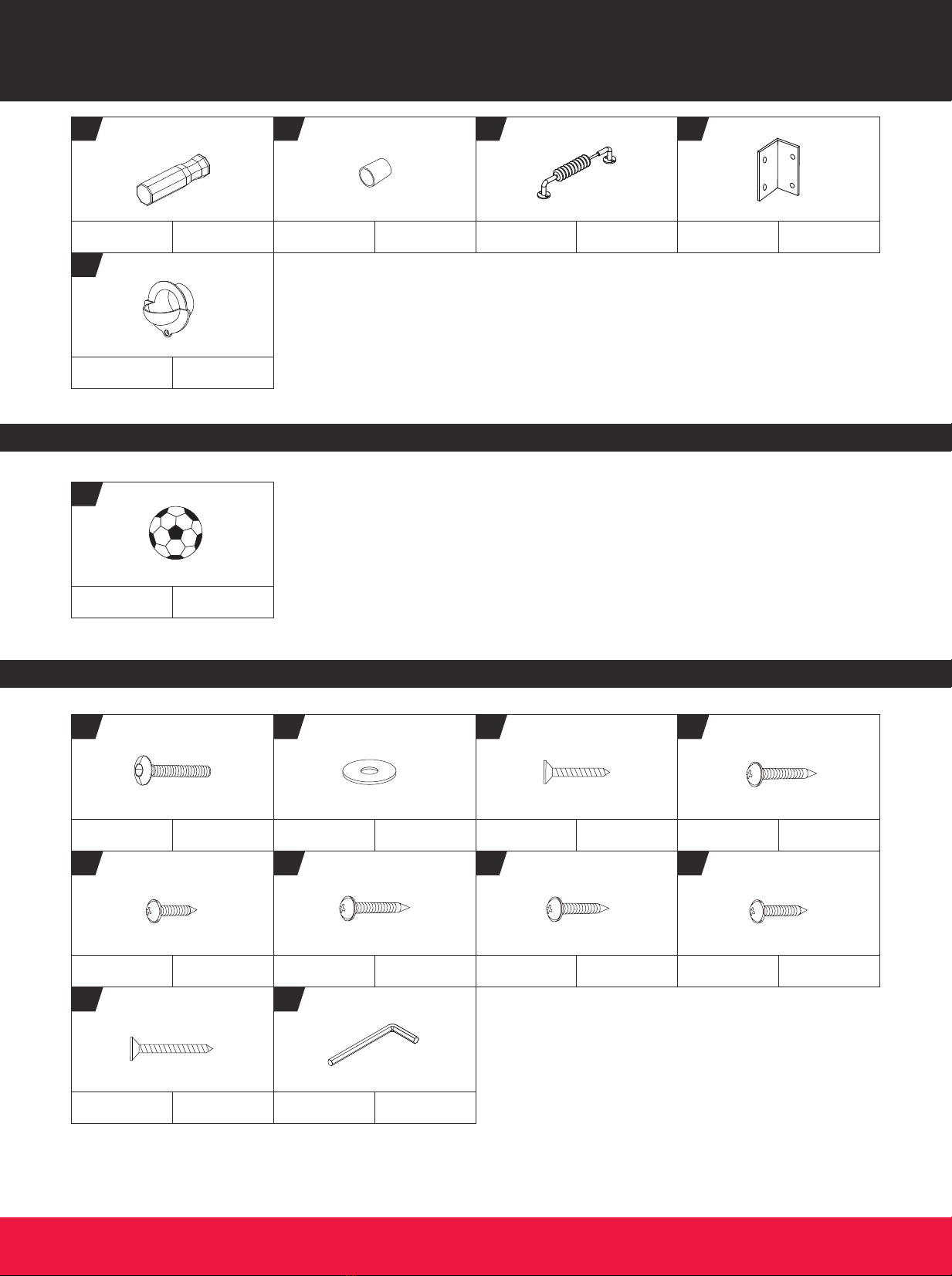

HARDWAREHARDWARE

ACCESORIOSACCESSORIES

Handle Manija Rod End Cap Tapa para

Extremo de Barra

FOR FIG. 12 31

FOR FIG. 12

FOR FIG. 13

Outside Ball Cup Tapa Exterior

Cilíndrica

Slide Scorer Marcador

Deslizante

FOR FIG. 12 FOR FIG. 4

“L” Bracket Corchete “L”

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

FS058Y19002 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

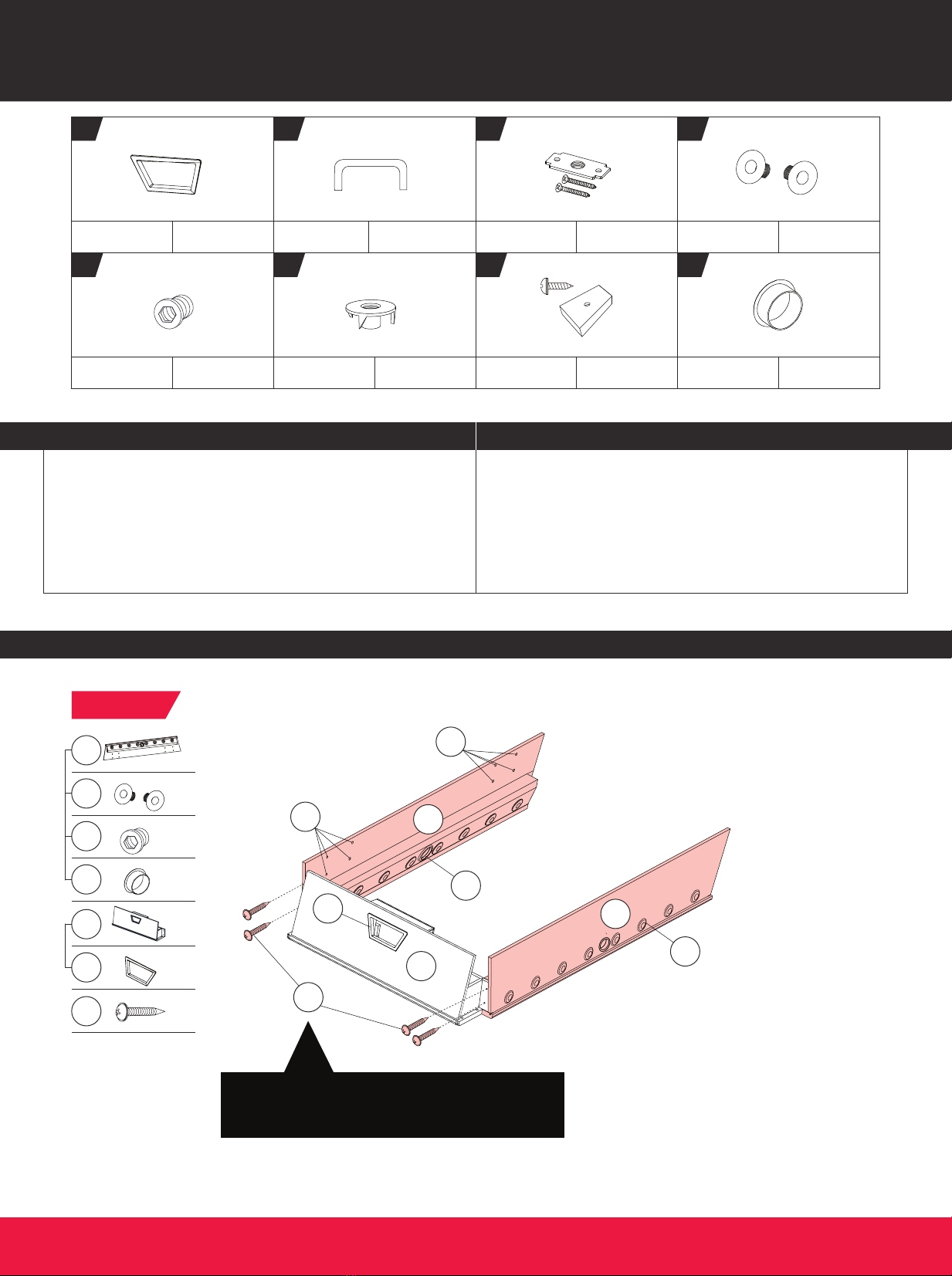

Ball Return Cover Cubierta de

retorno de pelota

FOR FIG. 1, 3

Goal Cover Cubierta de gol

FOR FIG. 10

Square Nut

with Screws

Tuerca cuadrada

con tornillos

FOR FIG. 9

Rod Bushing Cojinete de

para barra

x16

FOR FIG. 1

x16

FOR FIG. 1

1/4" Nut Tuerca 1/4"

FOR FIG. 4

1/4" T-Nut Tuerca - T 1/4"

ANTES DE MONTARBEFORE ASSEMBLY

MONTAJEASSEMBLY

English Español

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

FS058Y19002 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

FIG. 1

x16

Pre-installed

x16

Pre-installed

FOR FIG. 1

Inside Ball Cup

Arandelas interiores

cilíndricas

Note: Do not tighten the screws at this step.

Nota: Que no ajustes los tornillos en este paso.

Pre-installed

Iron Piece Pieza de hierro

x26

FOR FIG. 11

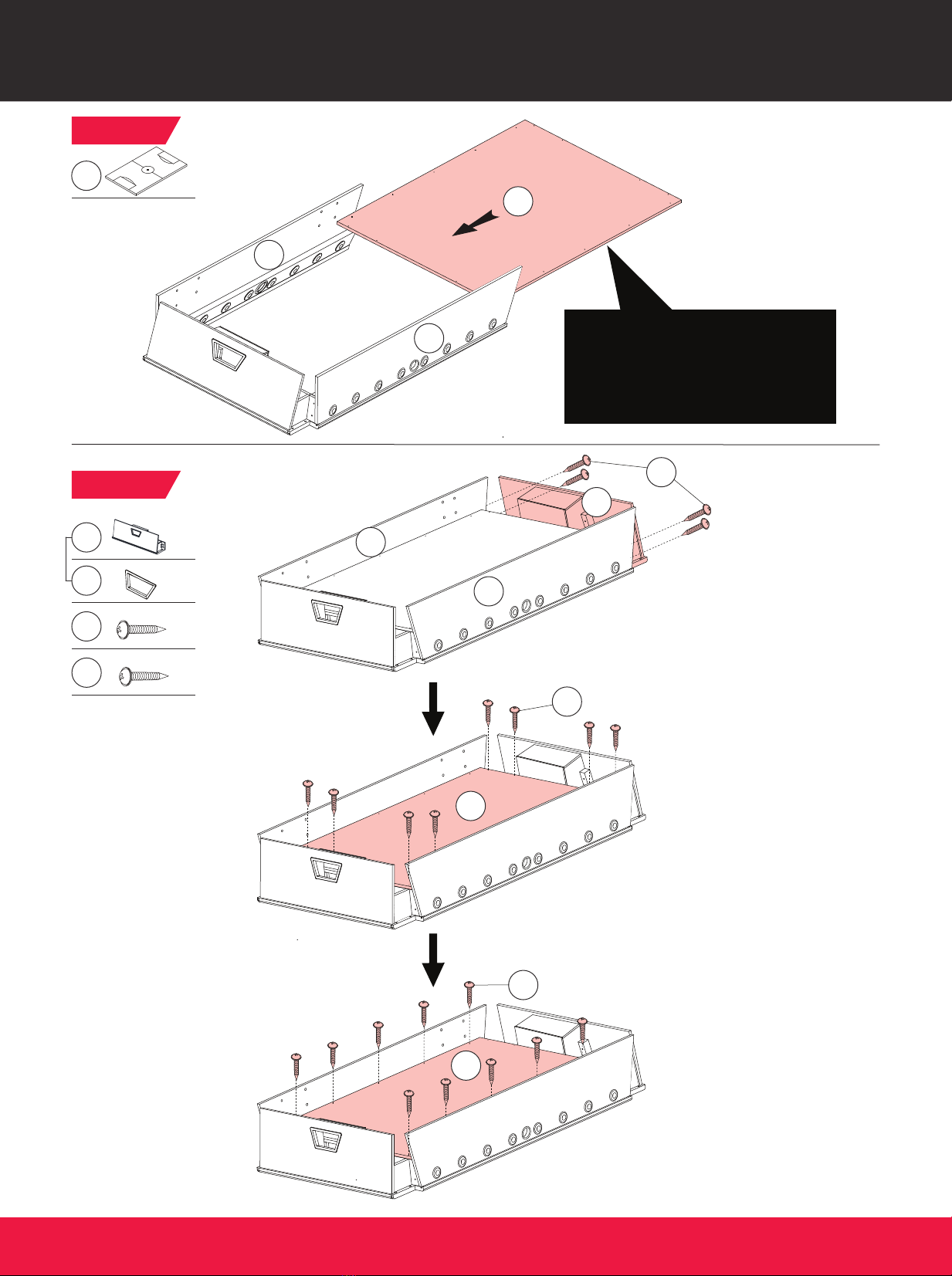

FIG. 2

5x1

English Español

MONTAJEASSEMBLY

FS058Y19002 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

Note: The playing surface should

face down when assembling.

Nota: La superﬁcie del juego debe

estar boca hacia abajo cuando

ensamblando.

FIG. 3

x18

Pre-installed

English Español

MONTAJEASSEMBLY

FS058Y19002 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

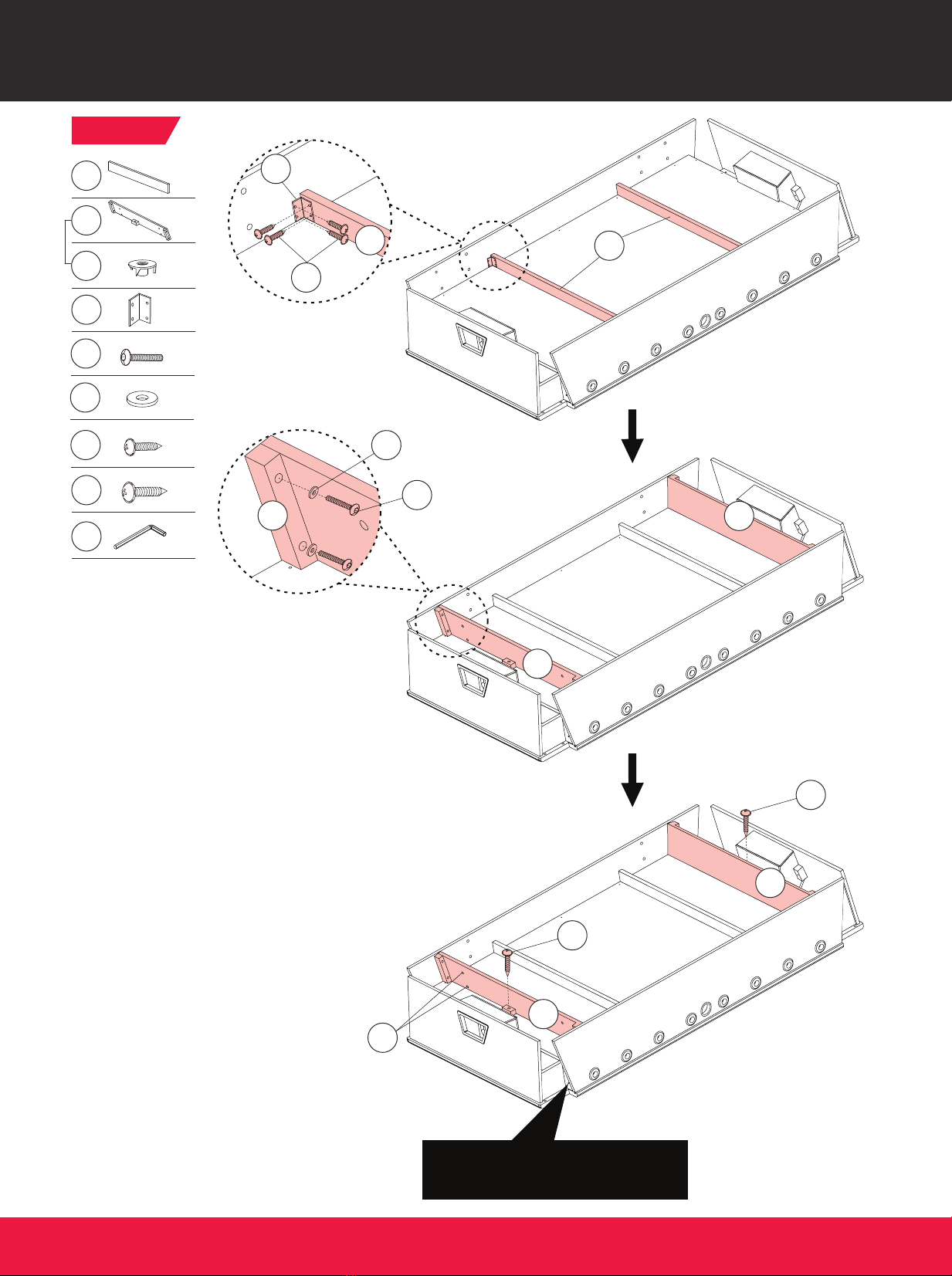

FIG. 4

6x2

x16

A6 x2

A10 x1

P6 x8

Pre-installed

Note: Tighten Screws at this step.

Nota: Apriete los Tornillos en este paso.

English Español

MONTAJEASSEMBLY

FS058Y19002 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

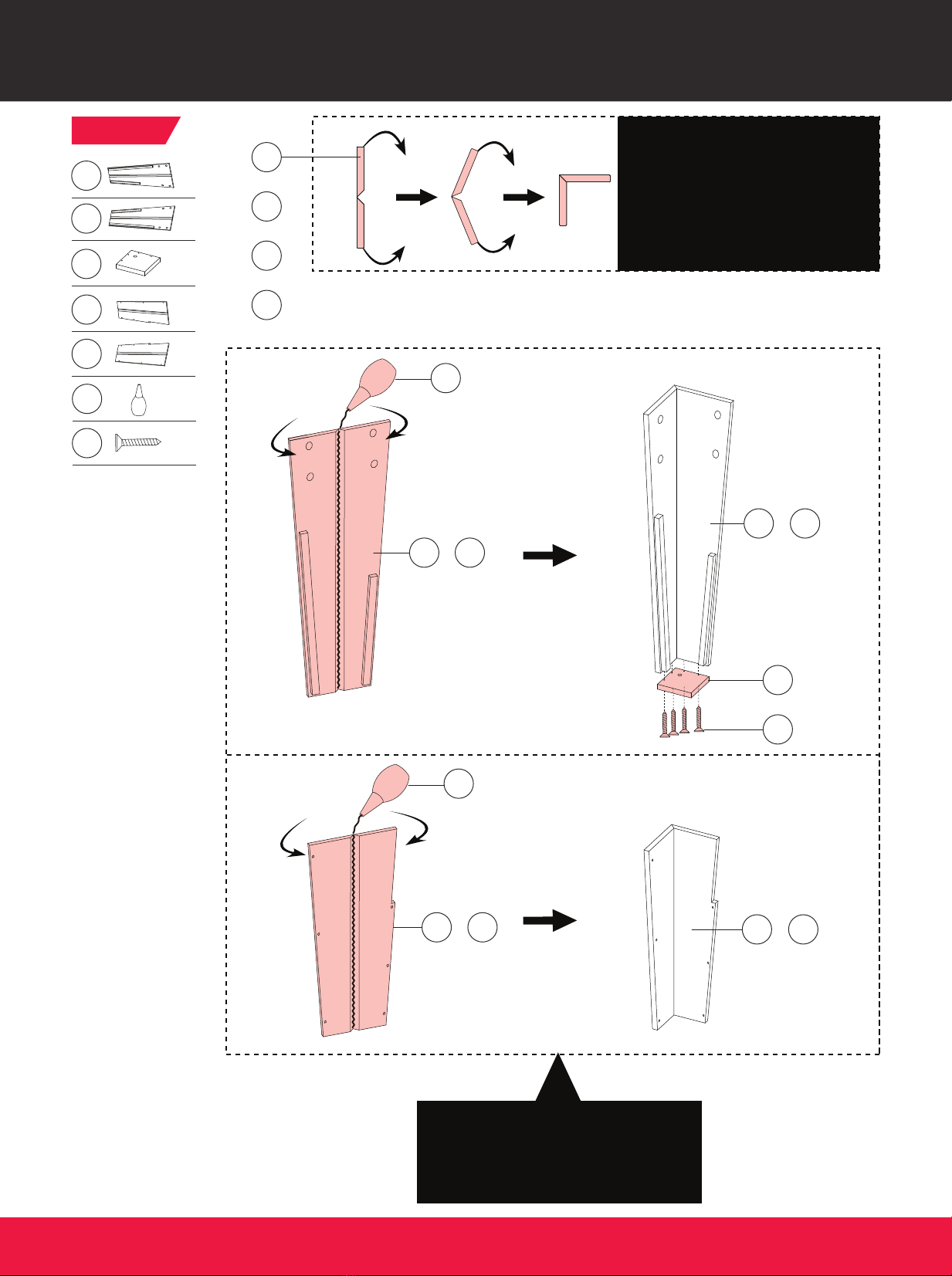

FIG. 5

13 x2

14 x2

x16

15 x2

16 x2

Note: Please fold the legs into a V

conﬁguration with the nuts on the

inside of the V.

Nota: Pleque las piernas a la

conﬁguración V con las Tuercas

en el lado interno de la V.

English Español

MONTAJEASSEMBLY

FS058Y19002 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

Note: Apply the glue (17) into the

grooves of the legs (7 & 8 & 11 & 12).

Nota: Aplicar el pegamento (17) a las

muescas de la Piernas (7 & 8 & 11 & 12).

FIG. 6

7x2

x16

7 8&

7 & 8

12& 11 & 12

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS 1651088 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y19018 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y19024 Manuel utilisateur

MD SPORTS

MD SPORTS AH048Y21002 Manuel utilisateur

MD SPORTS

MD SPORTS TP200Y20021 Manuel utilisateur

MD SPORTS

MD SPORTS BG144Y20004 Manuel utilisateur

MD SPORTS

MD SPORTS TP100Y19003 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y20014 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y20020 Manuel utilisateur

MD SPORTS

MD SPORTS AC232Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS AWH044_017M Manuel utilisateur

MD SPORTS

MD SPORTS AWH072 018E Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y19025 Manuel utilisateur

MD SPORTS

MD SPORTS FS040Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y21019 Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y21008 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20112 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y21025 Manuel utilisateur

MD SPORTS

MD SPORTS 1658128 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y20016 Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y22023 Manuel utilisateur

MD SPORTS

MD SPORTS BL084Y19003 Manuel utilisateur

MD SPORTS

MD SPORTS BLL100_047B Manuel utilisateur

MD SPORTS

MD SPORTS DRB100 138B Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
