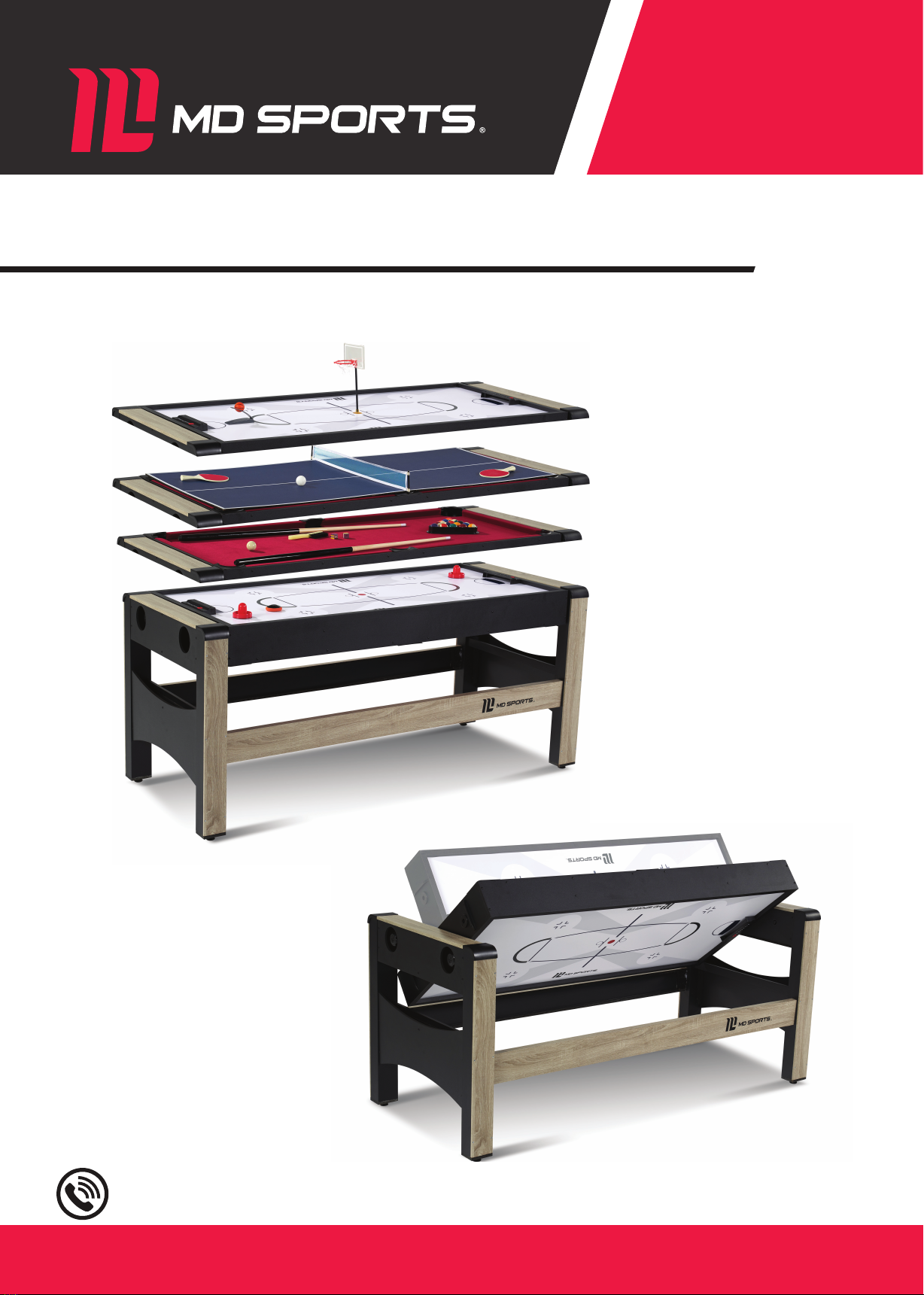

MD SPORTS CB072Y20001 Manuel utilisateur

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

CB072Y20001

WM.COM

www.medalsports.com877-472-4296

English Español

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights which vary from one

State (province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva

de 90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de

garantía, por favor siéntase libre de ponerse en contacto

con nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON

NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A

LA TIENDA!

GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY

Please Contact

Customer Service

Toll Free

Por favor Contacto

Servicio al Cliente

Llamados gratuitos

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

Preguntas Frecuentes, favor

visitarnos en

MD SPORTS

877-472-4296

CB072Y20001 1 (Continúe en la siguiente página.)(Continued on the next page.) www.medalsports.com

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

www.medalsports.com

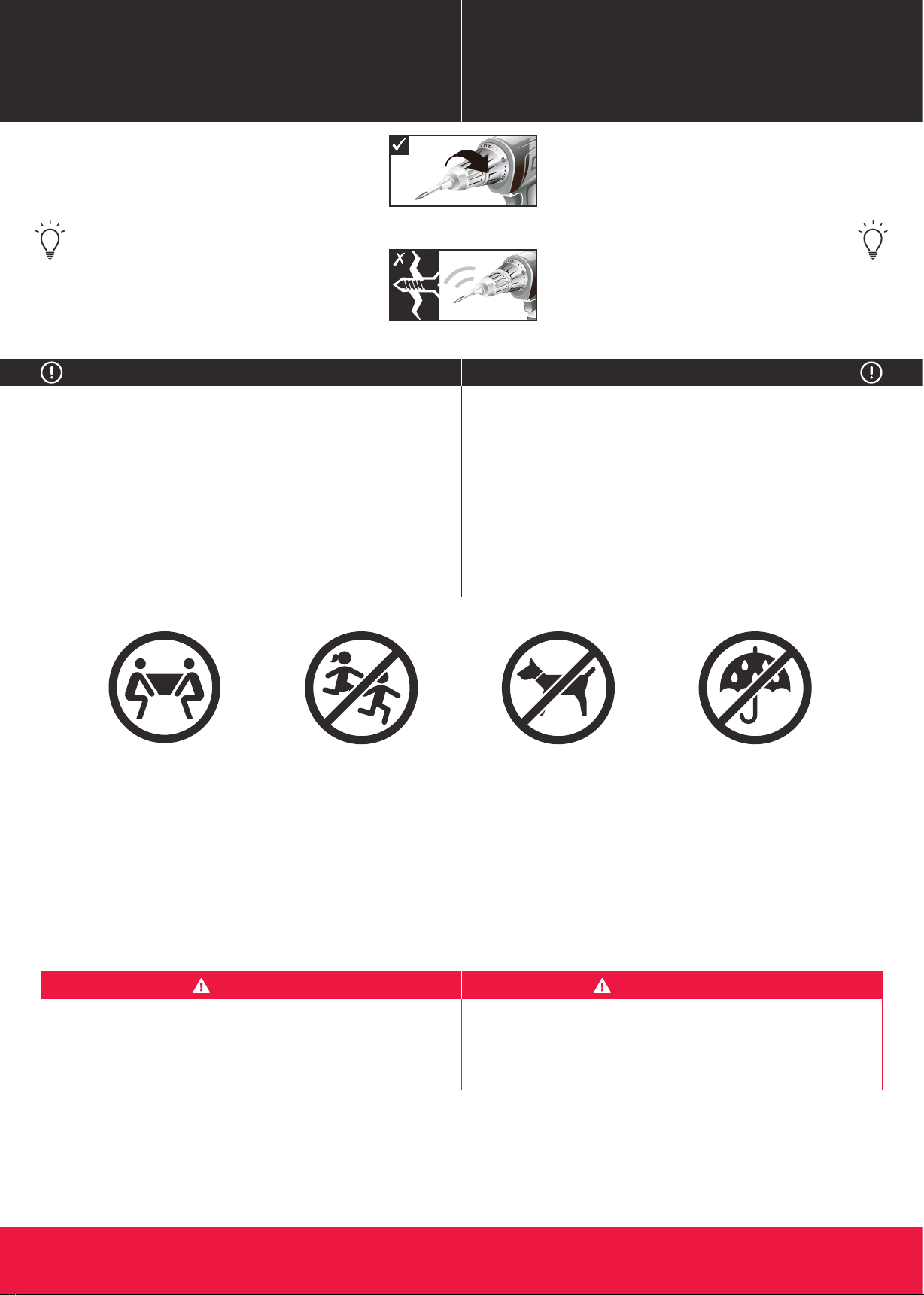

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a children's toy, adult supervision is

required for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Este no es un juguete para niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE AVISO IMPORTANTE

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y pequeñas bolas. No es apto para niños

menores de 3 años de edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Wrench

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de

Cabeza Plana

Llave Inglesa

Llave Allen

- No incluido

- Incluido

CB072Y20001 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

CB072Y20001 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

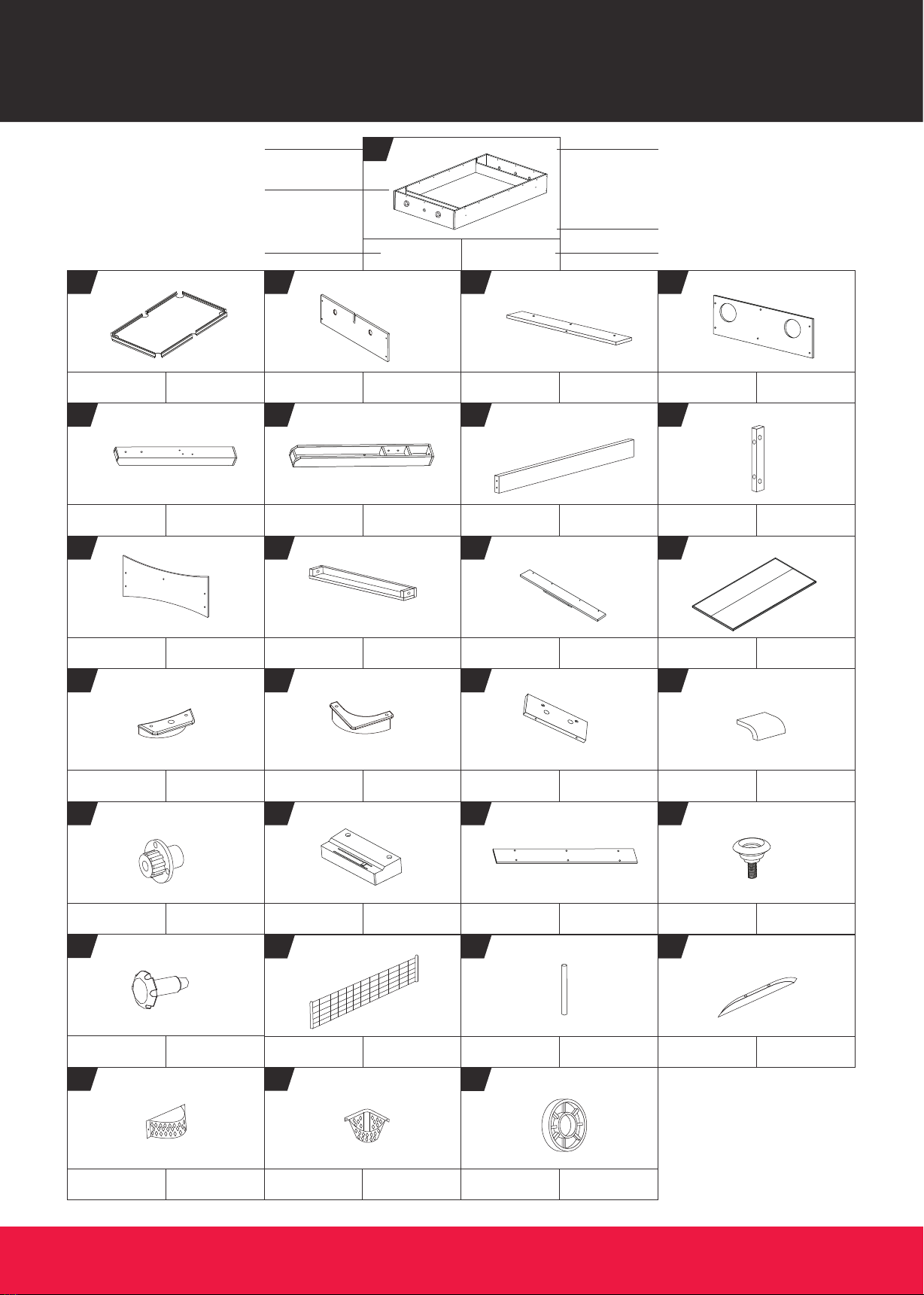

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

Hockey

Mainframe

Unidad Principal

de Hockey

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA

FIG NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

Leg Apron Corner Rincón Lateral

de Pierna

FOR FIG. 14

FOR FIG. 6

Knob Receiver Receptor

de Perilla Hockey Goal Meta del hockey

FOR FIG. 15

Leg Connection

Board

Tabla de

Conexión de Pata

FOR FIG. 13

Side Pocket Cap Canasta Lateral

FOR FIG. 4

Corner Pocket

Cap

Canasta de la

Esquina

FOR FIG. 4

Support Brace - B Abrazadera de

Soporte - B

FOR FIG. 7

Support Brace - A Abrazadera de

Soporte - A

FOR FIG. 9

End Panel - C Faldón de la

punta - C

FOR FIG. 11

Ball Shelf Anaquel

de bola

FOR FIG . 9

Top Rail Riel Superior

FOR FIG . 16

End Panel - B Faldón de la

punta - B

FOR FIG. 10

Parte superior la

tabla de tenis

de mesa

FOR FIG. 20

Table Tennis Top

Left Leg Pata Izquierda

FOR FIG. 5

Right Leg Pata Derecha

FOR FIG. 5

Side Leg Panel Panel Lateral

para Pata

FOR FIG. 12

Billiards Playﬁeld Campo de

Juego de Billar

FOR FIG. 3

End Panel - A Faldón de la

punta - A

FOR FIG. 6

Under Leg

Pedestal

Bajo Pierna

Pedestal

FOR FIG. 6

Table Tennis

Net

Red de tenis

de mesa

FOR FIG. 20

Table Tennis

Post

Poste de mesa de

tenis

FOR FIG. 4, 20

Corner Pocket Bolsillo de

esquina

FOR FIG. 1

Side Pocket Bolsillo lateral

FOR FIG. 1

Plastic Strip Tira Plástica

FOR FIG. 2

Leg Leveler Nivelador de

patas

FOR FIG. 5

FOR FIG. 15

Locking knob Perilla de

Cerradura

Bushing Cojinete

FOR FIG. 2

HARDWAREHARDWARE

ACCESORIOSACCESSORIES

CB072Y20001 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

FOR FIG. 20 FOR FIG. 20 FOR FIG. 19 FOR FIG. 19

FOR FIG. 19 FOR FIG. 19 FOR FIG. 19

Table Tennis Ball Bola de tenis

de mesa

Table Tennis

Paddle

Paleta de Tenis

de Mesa

Billiard Ball Set Bola de Billar

Triangle Triángulo

4x15mm Screw Tornillo 4x15mm

x12

FOR FIG. 6

3x12mm Screw Tornillo 3x12mm

x20

FOR FIG. 4, 14

4x12mm Screw Tornillo 4x12mm

x12

FOR FIG. 1

3.5x25mm Screw Tornillo de

3.5x25mm

x38

FOR FIG. 3, 9, 10, 16

M6x32mm Bolt Perno

M6x32mm

x12

FOR FIG. 8, 9

3.5x28mm Black

Screw

Tornillo Negro

3.5x28mm

x10

FOR FIG. 11

3x18mm Screw Tornillo 3x18mm

FOR FIG. 2

4x32mm

Zink Screw

Tornillo de Zinc

4x32mm

x32

FOR FIG. 13, 16

M10x45mm Bolt Perno

M10x45mm

FOR FIG. 2

A10

M10 Washer Arandela M10

A11

FOR FIG. 2 FOR FIG. 12

M6x50mm Bolt Perno M6x50mm

A12

M6 Washer Arandela M6

x20

FOR FIG. 8, 9, 12

Cues Taco

Chalk Tiza

Brush Cepillo

Launcher Lanzador

FOR FIG. 18

Basketball Set Juego de

Baloncesto de

Lanzamiento

FOR FIG. 18

Felt Pad Almohadilla de

Fieltro

FOR FIG. 17

Pusher Mazo

FOR FIG. 17

Hover Puck Disco de Flotar

FOR FIG. 17

USB Power Cord Cable Eléctrico

de USB

FOR FIG. 21

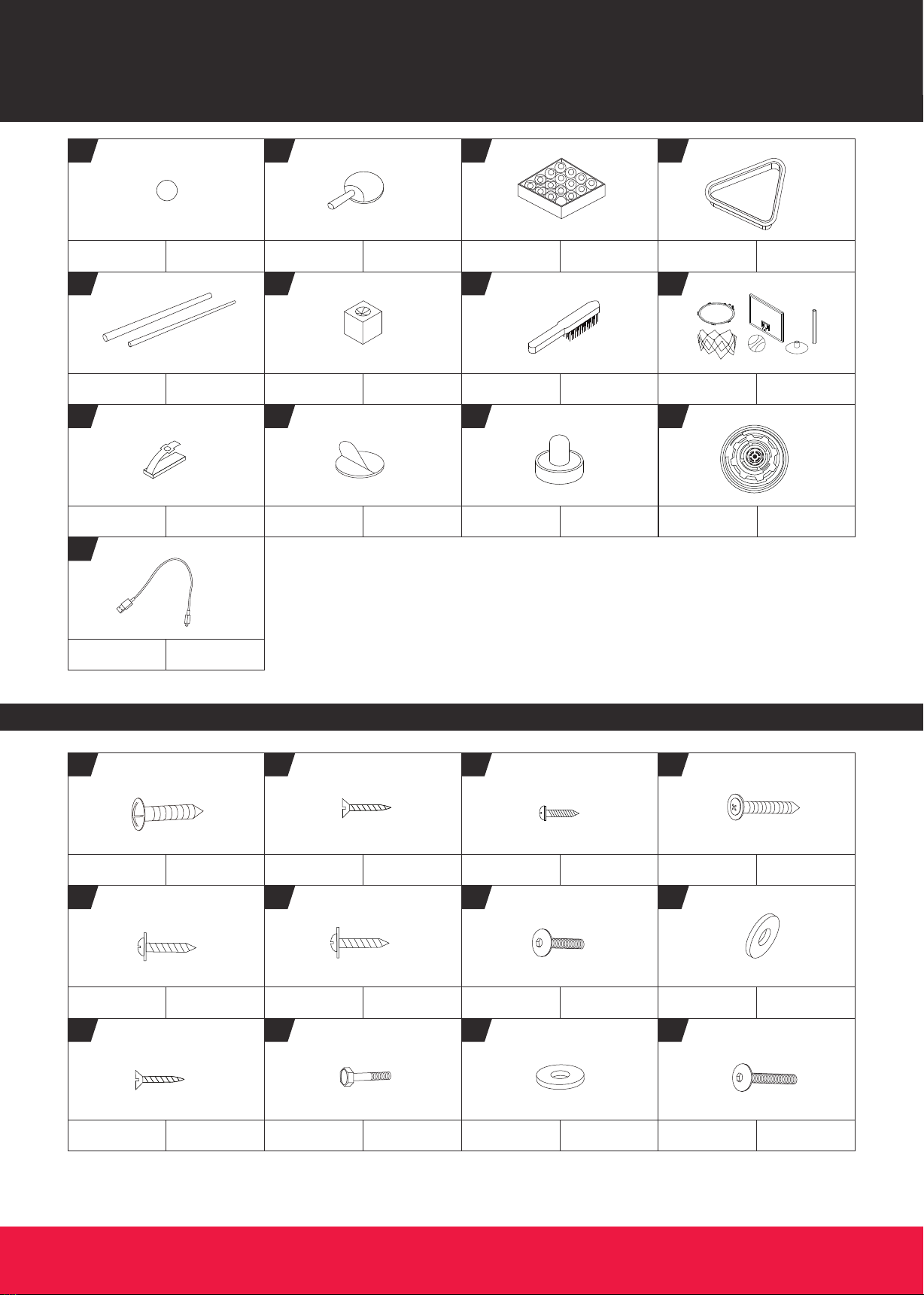

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

ANTES DE MONTARBEFORE ASSEMBLY

PRE-INSTALLED PARTS

CB072Y20001

www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

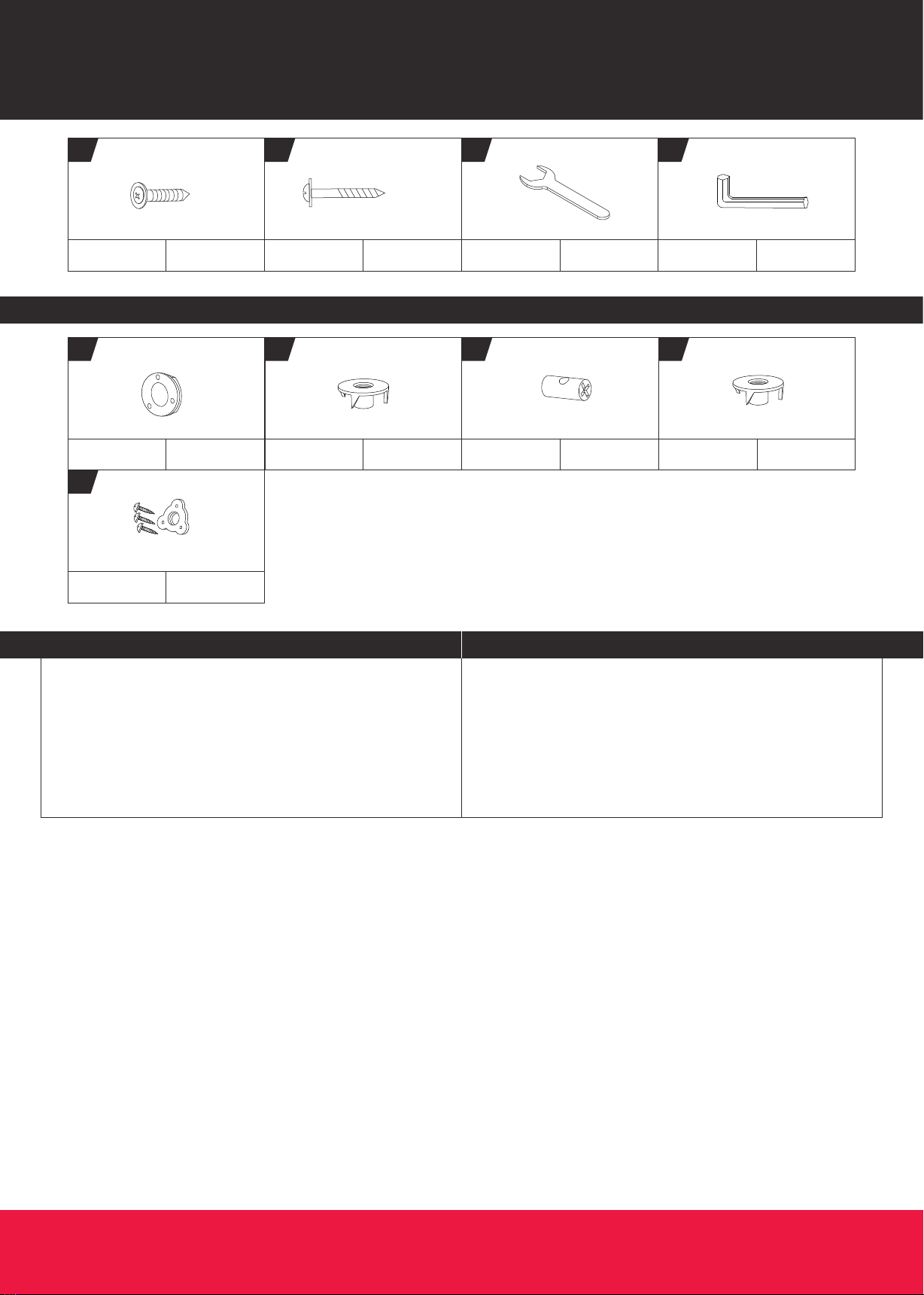

HARDWAREHARDWARE

Locking Seat Asiento de Clavija

FOR FIG. 1

M8 T - Nut Tuerca - T M8

FOR FIG. 5

M6 T - Nut Tuerca - T M6

x12

FOR FIG. 5

3x16mm Screw Tornillo 3x16mm

A13

FOR FIG. 15

Wrench Llave Inglesa

A15

Allen key Llave Allen

A16

Round Nut

With Screws

Tuerca redonda

con Tornillos

FOR FIG. 1

Barrel Nut Tuerca de Barril

FOR FIG. 12

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

A14

x14

4x45mm Screw Tornillo 4x45mm

FOR FIG. 6, 7

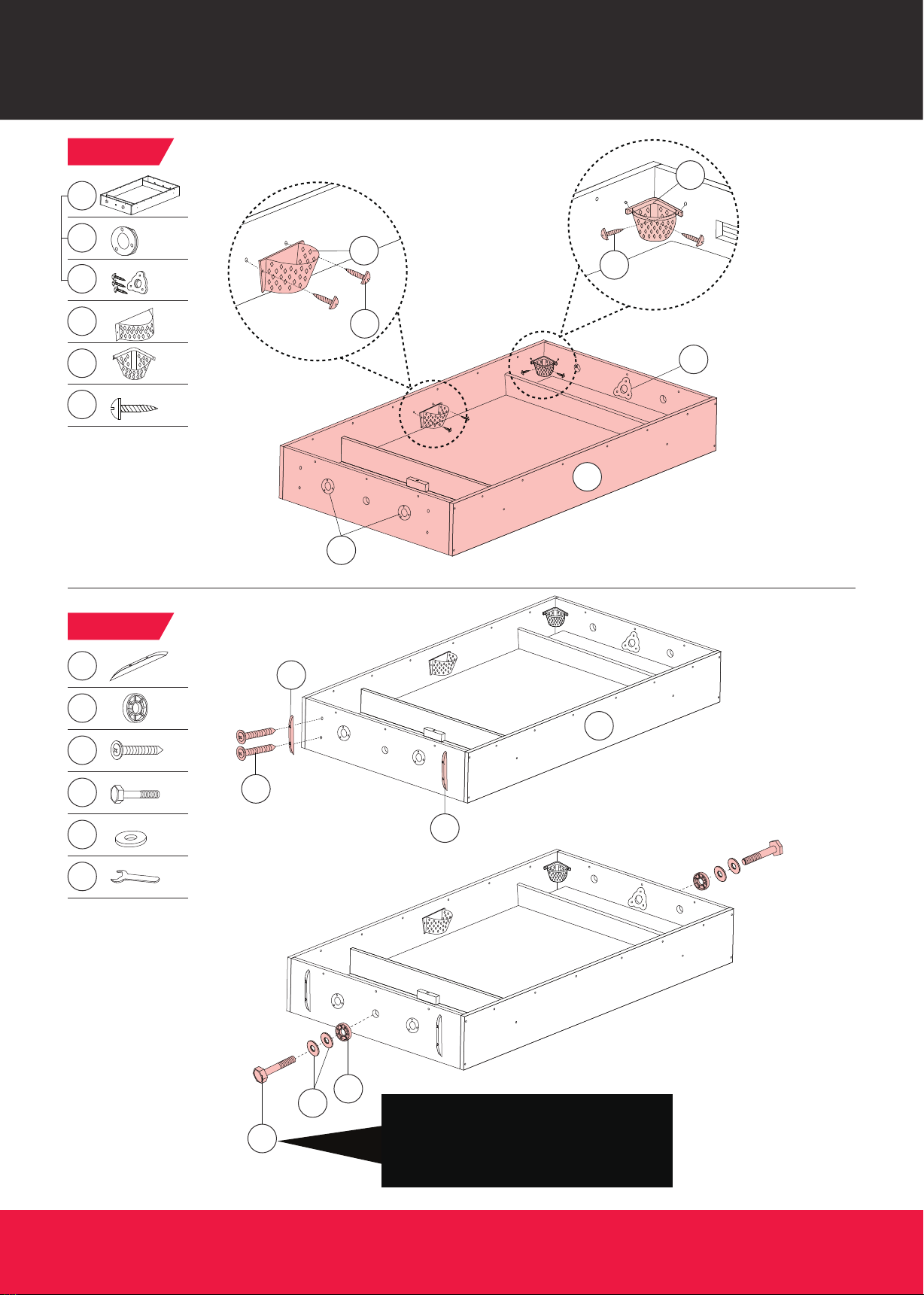

FIG. 1

FIG. 2

x12

A10

A11 28

Note: DO NOT insert Bolt (A10) all the

way. See FIG. 15 for details.

Nota: QUE NO insertes Perno (A10) de

toda manera. Vea la FIG. 15 por detalles.

6 (Continúe en la siguiente página.)(Continued on the next page.) www.medalsports.com

CB072Y20001

MONTAJEASSEMBLY

English Español

A10

A11

Pre-installed

A15

FIG. 3

x18

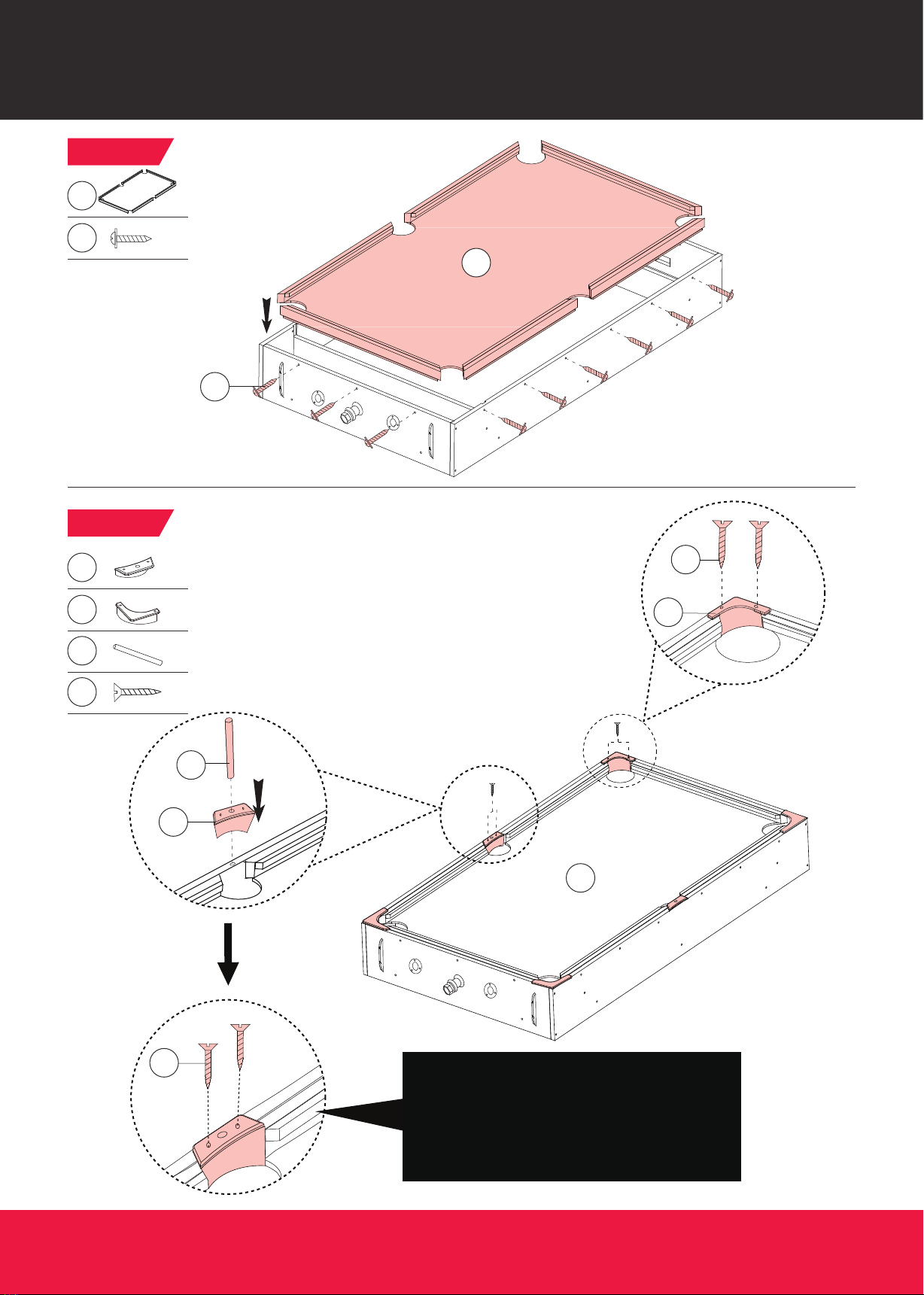

FIG. 4

x12

Note: Plug part (24) into part (14) before locking

the screws (A2), and remove part (24) before

playing pool table.

Nota: Enchfa la parte (24) a la parte (14) antes de

cerrar los tornillos (A2), y quite la parte (24)

antes de jugar la billar.

CB072Y20001

www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

English Español

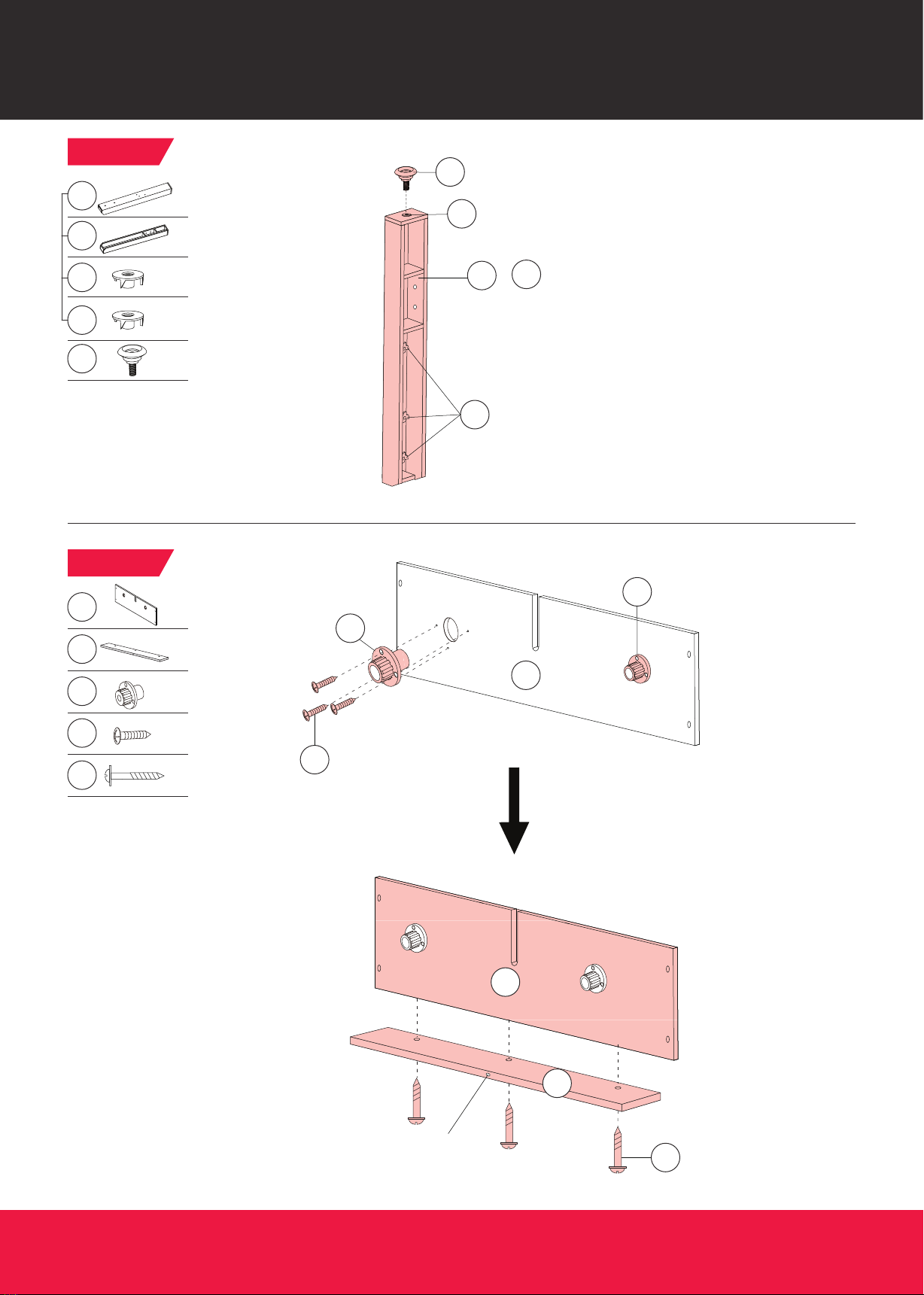

FIG. 5

6x2

FIG. 6

7x2

P2 x4

21 x4

x12

A14

P4 x12

A14

The Hole

/ Oriﬁcio

CB072Y20001

www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

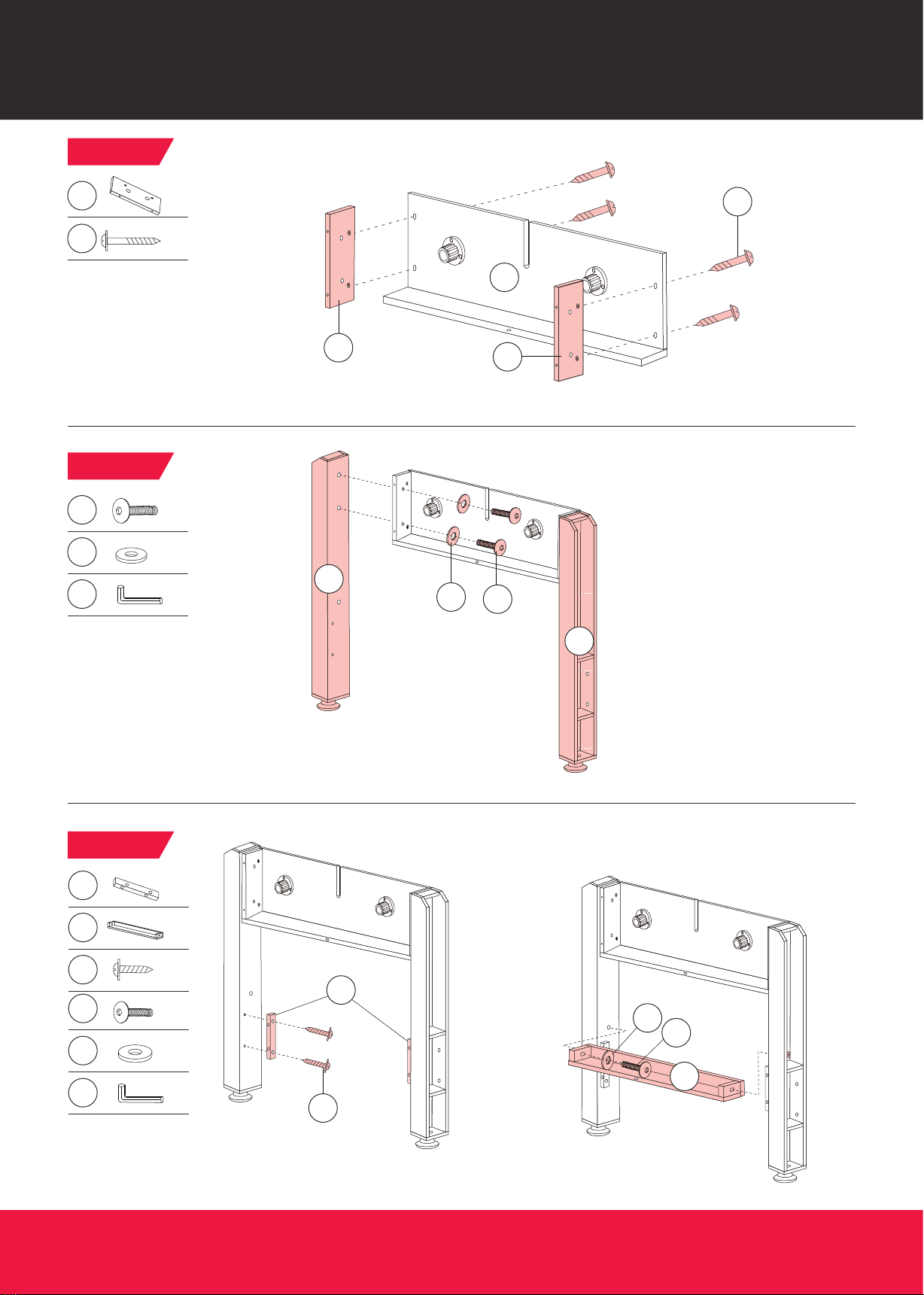

English Español

Pre-installed

FIG. 7

16 x4

FIG. 8

A14 x8

A14

A16 A5

FIG. 9

A16

CB072Y20001

www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

English Español

A8 A7

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS CB048Y19005 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y19011 Manuel utilisateur

MD SPORTS

MD SPORTS AC284Y21005 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y19025 Manuel utilisateur

MD SPORTS

MD SPORTS TC100Y22019 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20008 Manuel utilisateur

MD SPORTS

MD SPORTS IG200Y20012 Manuel utilisateur

MD SPORTS

MD SPORTS 14801 Manuel utilisateur

MD SPORTS

MD SPORTS DRB100_047B Manuel utilisateur

MD SPORTS

MD SPORTS 1631001 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y19020 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y21012 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS BL096Y19006 Manuel utilisateur

MD SPORTS

MD SPORTS CBF048_048M Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS SOC056 207B Manuel utilisateur

MD SPORTS

MD SPORTS ARC144_017B Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y22016 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y21003 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y22001 Manuel utilisateur

MD SPORTS

MD SPORTS SG020Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS AH048Y21002 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
