MD SPORTS BL096Y19006 Manuel utilisateur

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

BL096Y19006

www.medalsports.com877-472-4296

WM.COM

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva

de 90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de

garantía, por favor siéntase libre de ponerse en contacto

con nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON

NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA

TIENDA!

BL096Y19006 1(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

LIMITED 90 DAYS WARRANTY

Español

GARANTÍA LIMITA DE 90 DIAS

MD SPORTS

877-472-4296

www.medalsports.com

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

Customer Service

Toll Free

Servicio al Cliente

Llamados gratuitos

Please Contact Por favor Contacto

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

preguntas frecuentes, favor

visitarnos en

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child's toy, adult supervision is required

for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Esto no es un juguete de niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts.

Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas. No es apto para niños menores de 3 años de

edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Wrench

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Inglesa

Llave Allen

- No incluido

- Incluido

At least 4 adults needed

Se necesitan al menos 4

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

BL096Y19006 2(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

TOOLS REQUIRED

Español

HERRAMIENTAS NECESARIAS

BL096Y19006 3(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

PARTS IDENTIFIER

Español

IDENTIFICADOR DE PIEZAS

Mainframe Unidad Principal

FOR FIG. 13

PART NUMBER

NÚMERO DE PIEZA

FIG NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

FOR FIG. 1

Leg Top Panel - A Panel Superior

de Pierna - A

FOR FIG. 1 5

FOR FIG. 11

FOR FIG. 2

FOR FIG. 3

Plastic Leg - A

Pata plástica - A

FOR FIG. 3

Plastic Leg - B Pata plástica - B

FOR FIG. 4

Plastic Leg - C Pata plástica - C

FOR FIG. 4

Plastic Leg - D Pata plástica - D

FOR FIG. 6

Side Top Board Tablero

Superior Lateral

FOR FIG. 6

Lower Side Apron Delantal

Lateral Inferior

FOR FIG. 6

End Top Board Tablero

Superior Final

FOR FIG. 6

Lower End Apron Delantal

Final Inferior

FOR FIG. 7

Apron Corner Delantal

de Rincón

FOR FIG. 8

Leg Top Panel

Panel Superior

de Pierna

FOR FIG.9

Leg Base Base de pata

FOR FIG. 10

Leg Leveler Nivelador

de Pierna

FOR FIG. 6

Glue Pegamento

Leg Top Panel - B Panel Superior

de Pierna - B Support Board Tablero

de Soporte

Leg Panel Support

Soporte de

Panel de Pierna

FOR FIG. 11

“U” Bracket Corchete “U”

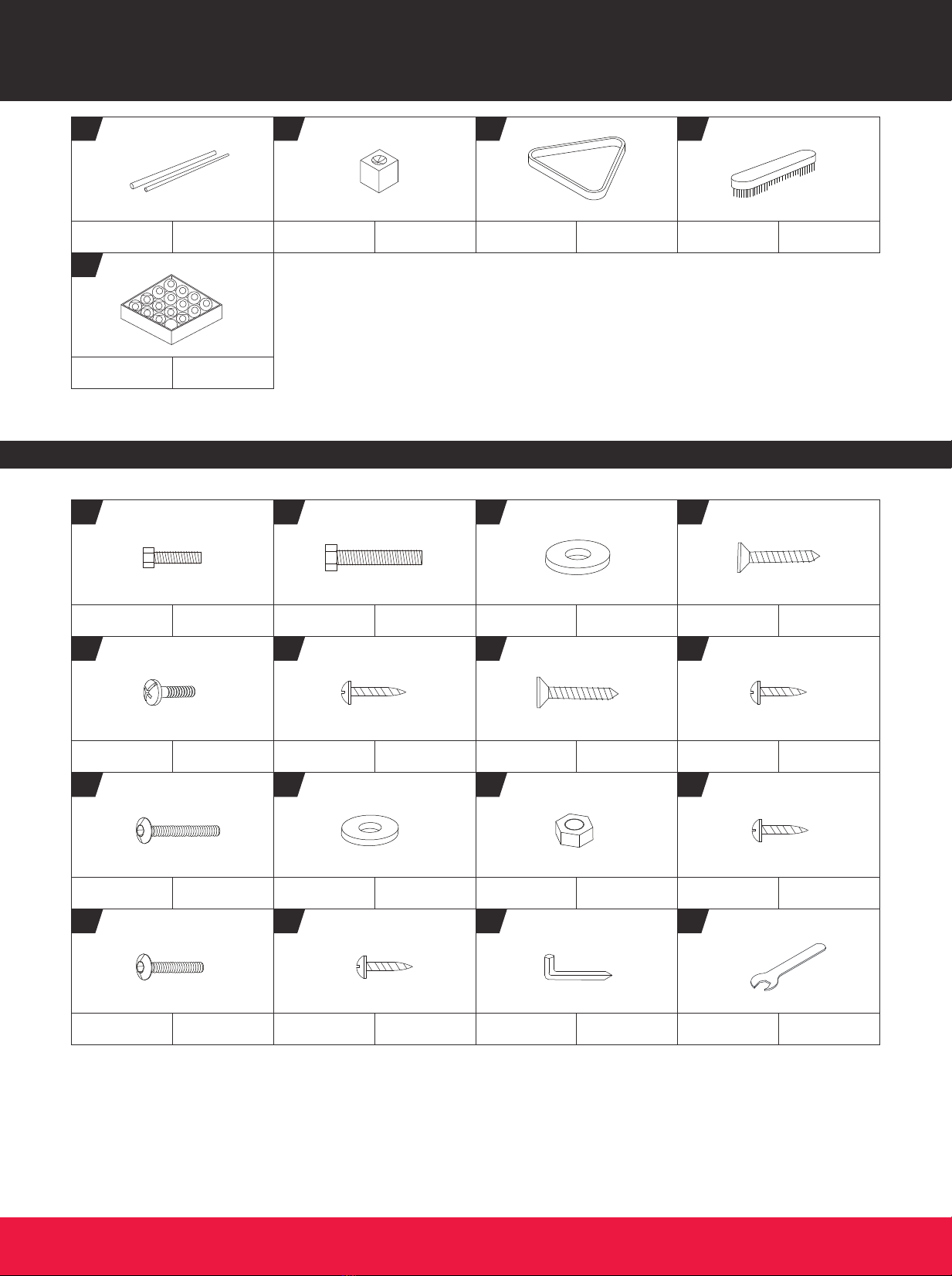

HARDWAREHARDWARE

Cue Taco

Chalk Tiza

Triangle Triángulo

Brush Cepillo

Billiard Ball Set Bola de billar

BL096Y19006 4(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ACCESSORIES

Español

ACCESORIOS

A14

FOR FIG. 13

T4x5/8'' Screw Tornillo T4x5/8''

x16

FOR FIG. 2

5/16''x1'' Bolt Perno 5/16''x1'' 5/16''x1-1/2'' Bolt Perno 5/16''x1-1/2''

x16

FOR FIG. 9 A3

x32

FOR FIG. 2. 9 A4

FOR FIG. 1

F4x2'' Screw Tornillo F4x2''5/16'' Washer Arandela 5/16''

x16

FOR FIG. 5. 9

T5x5/8'' Bolt Perno T5x5/8''

x16

FOR FIG. 5 A7

x18

FOR FIG. 6 A8

x32

FOR FIG. 7. 12

T4x1/2'' Screw Tornillo T4x1/2''

T3x5/8'' Screw Tornillo T3x5/8''

FOR FIG. 11

1/4''x1-1/2'' Bolt Perno 1/4''x1-1/2''

T3x3/4'' Screw Tornillo T3x3/4'' F4x1-3/4'' Screw Tornillo F4x1-3/4''

A10

x24

FOR FIG. 11, 13 A11

FOR FIG. 11 A12

FOR FIG. 8

1/4'' Nut Tuerca 1/4"

Allen Key Llave Allen

A13

x20

FOR FIG. 13

A15

A16

Wrench Llave Inglesa

1/4'' Washer Arandela 1/4''

1/4''x1'' Bolt Perno 1/4'' x1''

x26

FOR FIG. 1. 6

Corner Pocket Bolsillo

de esquina

FOR FIG. 6

Side Pocket Bolsillo lateral

x20

FOR FIG. 13

x16

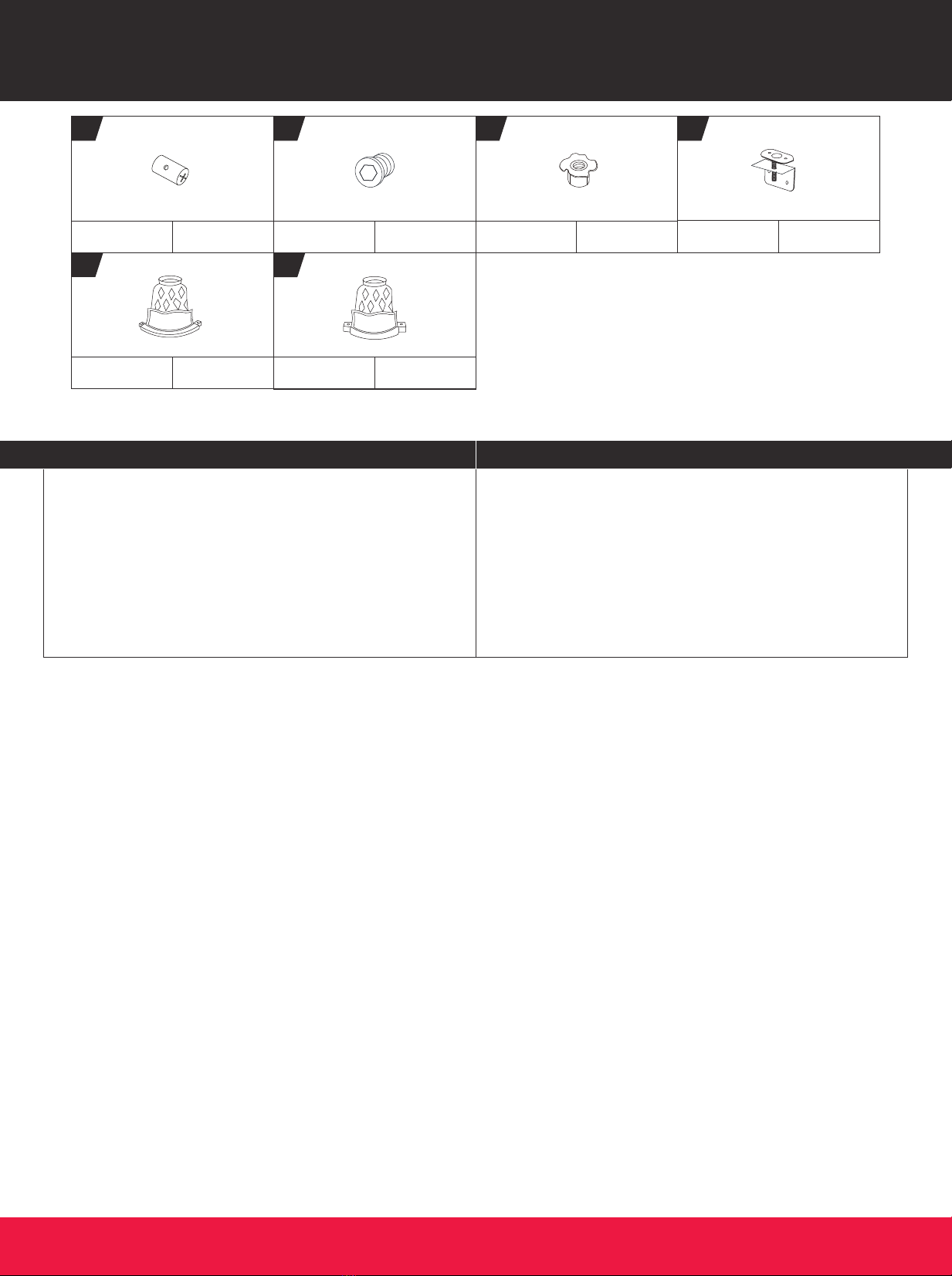

5/16'' Nut Tuerca 5/16''Barrel Nut Tuerca de Barril

FOR FIG. 14

1/4'' T - Nut T - Tuerca 1/4'' Adjustable

Bracket

Corchete

Regulable

P6 FOR FIG. 14

FOR FIG. 11

BL096Y19006 5(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

PRE-INSTALLED PARTS

Español

PIEZAS PREINSTALADAS

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

ANTES DE MONTARBEFORE ASSEMBLY

FIG. 2

x16

A16

A3 A1

Note: Do NOT tighten the

Bolts (A1) until FIG. 9.

/ Nota: Que No apretes los

Cerrojos (A1) hasta la FIG. 9.

2A4

BL096Y19006 6(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

FIG. 1

Pre-installed

BL096Y19006 7(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

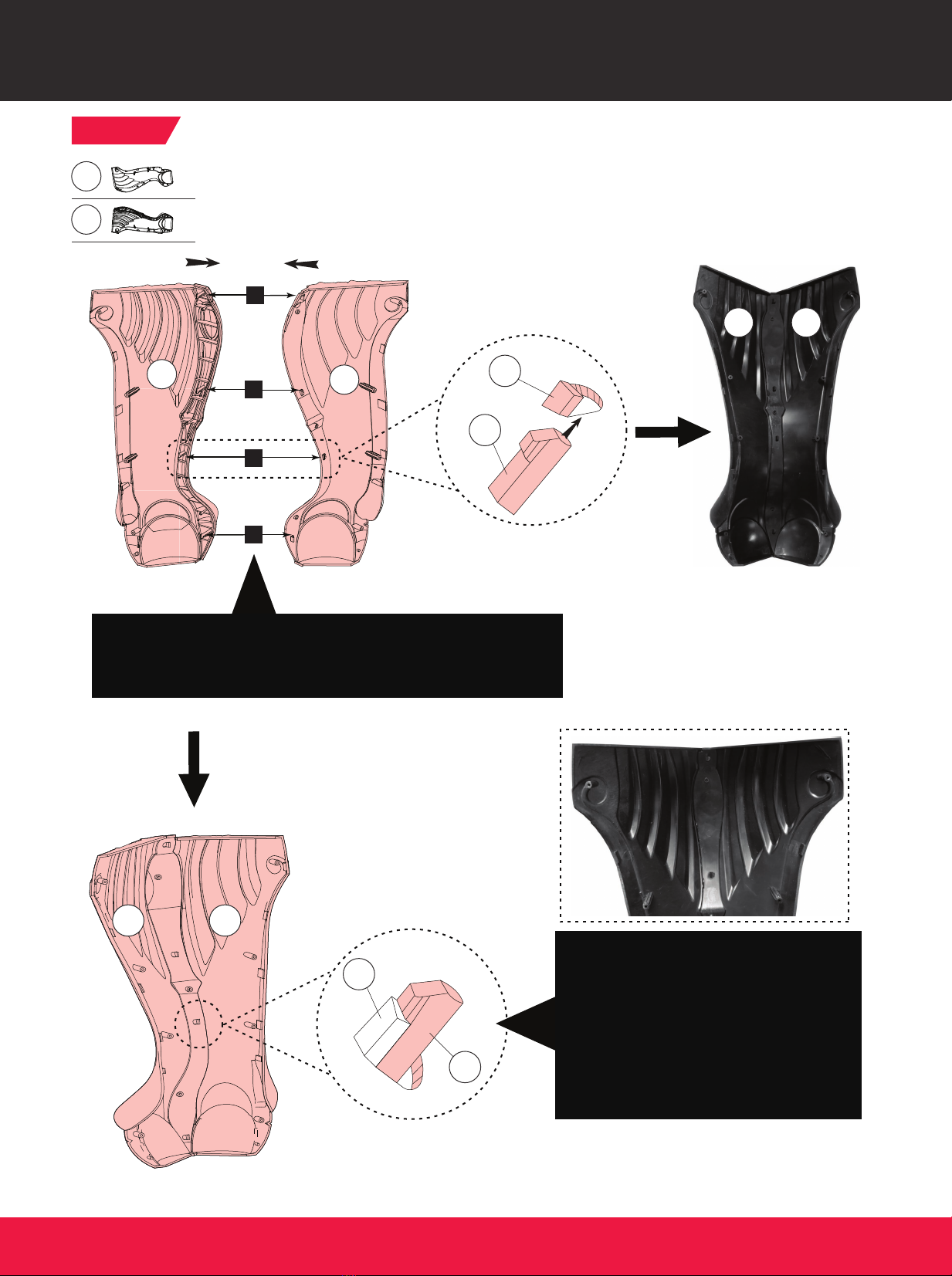

FIG. 3

6 7

Note: For plastic legs - A, B (6 & 7), please follow the illustration and the

picture accordingly, lock them together in the order of 1, 2, 3, 4, 5, 6.

/ Nota: Para las piernas plásticas - A, B (6 y 7), siga la ilustración y la foto

en consecuencia, encerrarlos en conjunto al orden de 1, 2, 3, 4, 5, 6.

Note: You will hear a “click” sound

when the legs have successfully locked

together. Please ensure that the legs

are ﬁrmly locked together.

/ Nota: Escuchará un sonido "clic"

cuando las piernas están chasqueadas

correctamente. Asegúrese de que las

piernas estén ﬁrmemente bloqueadas.

6 7

BL096Y19006 8(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

FIG. 4

Note: For plastic legs - C, D (8 & 9), please follow the illustration and

the picture accordingly, lock them together in the order of 1, 2, 3, 4.

/ Nota: Para las piernas plásticas - C, D (8 y 9), siga la ilustración y la

foto en consecuencia, encerrarlos en conjunto al orden de 1, 2, 3, 4.

9 8

IMPORTANT: You will hear a “CLICK”

sound when snapping the Legs together.

This will indicate that the Legs are locked

ﬁrmly in place. If you do not hear a “CLICK”

sound the legs are NOT LOCKED.

IMPORTANTE: Escuchará un sonido “CLIC”

cuando las piernas están chasqueadas

correctamente. A ésto se indicará que las

Piernas están bloqueadas ﬁrmemente en

su lugar. Si no oye un sonido "CLIC", las

piernas NO ESTAN BLOQUEADAS.

BL096Y19006 9(Continued on the next page) (Continúe en la siguiente página) www.medalsports.com

English

ASSEMBLY

Español

MONTAJE

FIG. 5

x16

FIG. 4 Assembly

/ Ensamblaje FIG. 4

FIG. 2 Assembly

/ Ensamblaje FIG. 2

FIG. 3 Assembly

/ Ensamblaje FIG. 3

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS TP600Y20095 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y21003 Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y22006 Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y19014 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y19021 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y19024 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20112 Manuel utilisateur

MD SPORTS

MD SPORTS 1612003 Manuel utilisateur

MD SPORTS

MD SPORTS CB054Y19008 Manuel utilisateur

MD SPORTS

MD SPORTS BB036Y21002 Manuel utilisateur

MD SPORTS

MD SPORTS TP400Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS BL096Y19009 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y21003 Manuel utilisateur

MD SPORTS

MD SPORTS AH090Y19004 Manuel utilisateur

MD SPORTS

MD SPORTS AWH072 018E Manuel utilisateur

MD SPORTS

MD SPORTS City Club Barrington BL100Y21004 Manuel utilisateur

MD SPORTS

MD SPORTS BL084Y23006 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y23008 Manuel utilisateur

MD SPORTS

MD SPORTS 14801 Manuel utilisateur

MD SPORTS

MD SPORTS 1631001 Manuel utilisateur

MD SPORTS

MD SPORTS SOC054_017E Manuel utilisateur

MD SPORTS

MD SPORTS Barrington AC108Y19005 Manuel utilisateur

MD SPORTS

MD SPORTS SOC056 207B Manuel utilisateur

MD SPORTS

MD SPORTS CBF072 018E Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
