MD SPORTS FS054Y20006 Manuel utilisateur

www.medalsports.com877-472-4296

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

FS054Y20006

Walmart USA

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva

de 90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de

garantía, por favor siéntase libre de ponerse en contacto

con nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON

NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA

TIENDA!

MD SPORTS

877-472-4296

www.medalsports.com

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

Customer Service

Toll Free

Servicio al Cliente

Llamados gratuitos

Please Contact Por favor Contacto

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

preguntas frecuentes, favor

visitarnos en

English Español

GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY

FS054Y20006 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

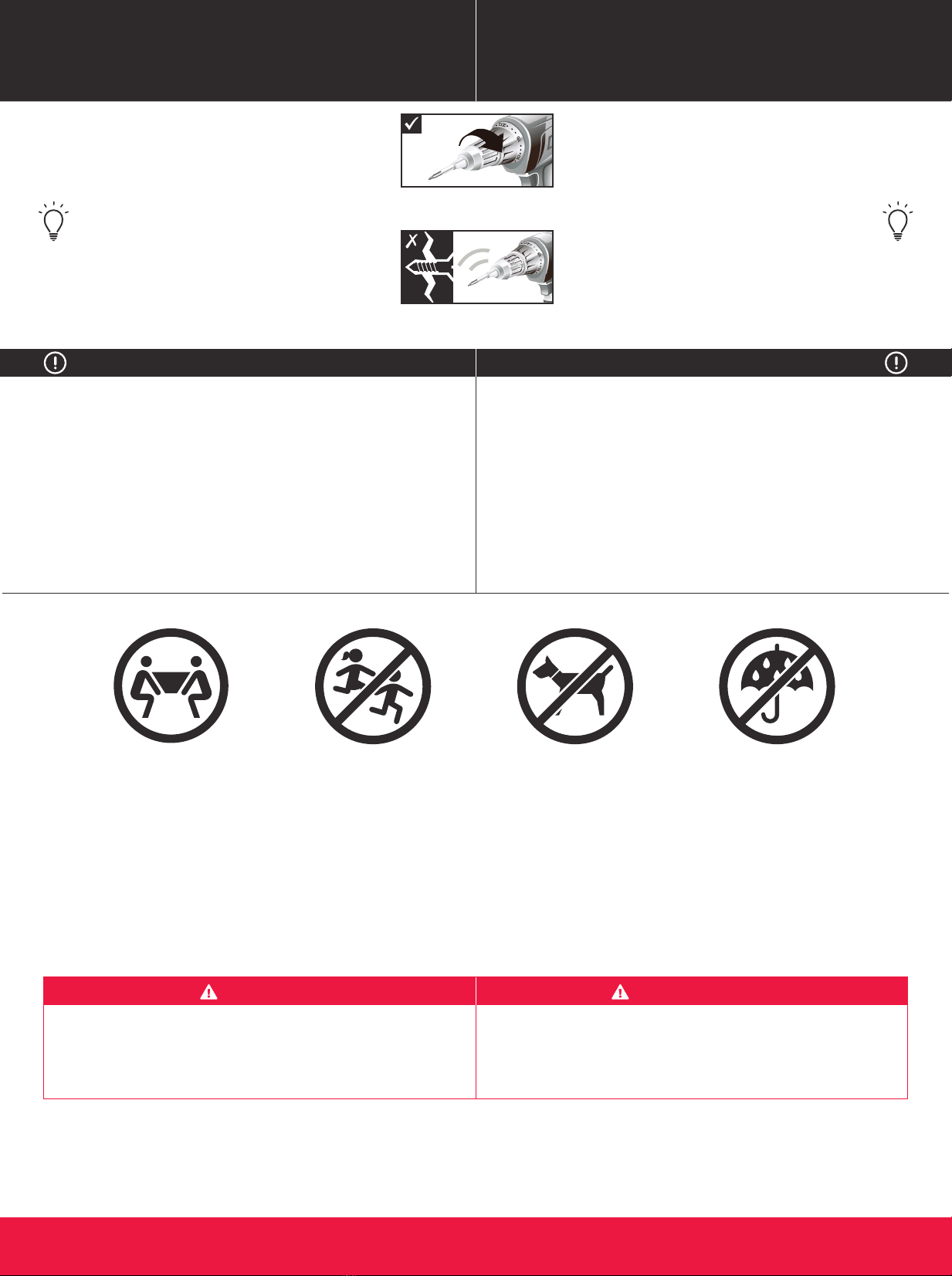

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a children's toy, adult supervision is

required for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Este no es un juguete para niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE AVISO IMPORTANTE

Adult assembly required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y pequeñas bolas. No es apto para niños

menores de 3 años de edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Allen

- No incluido

- Incluido

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

FS054Y20006 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

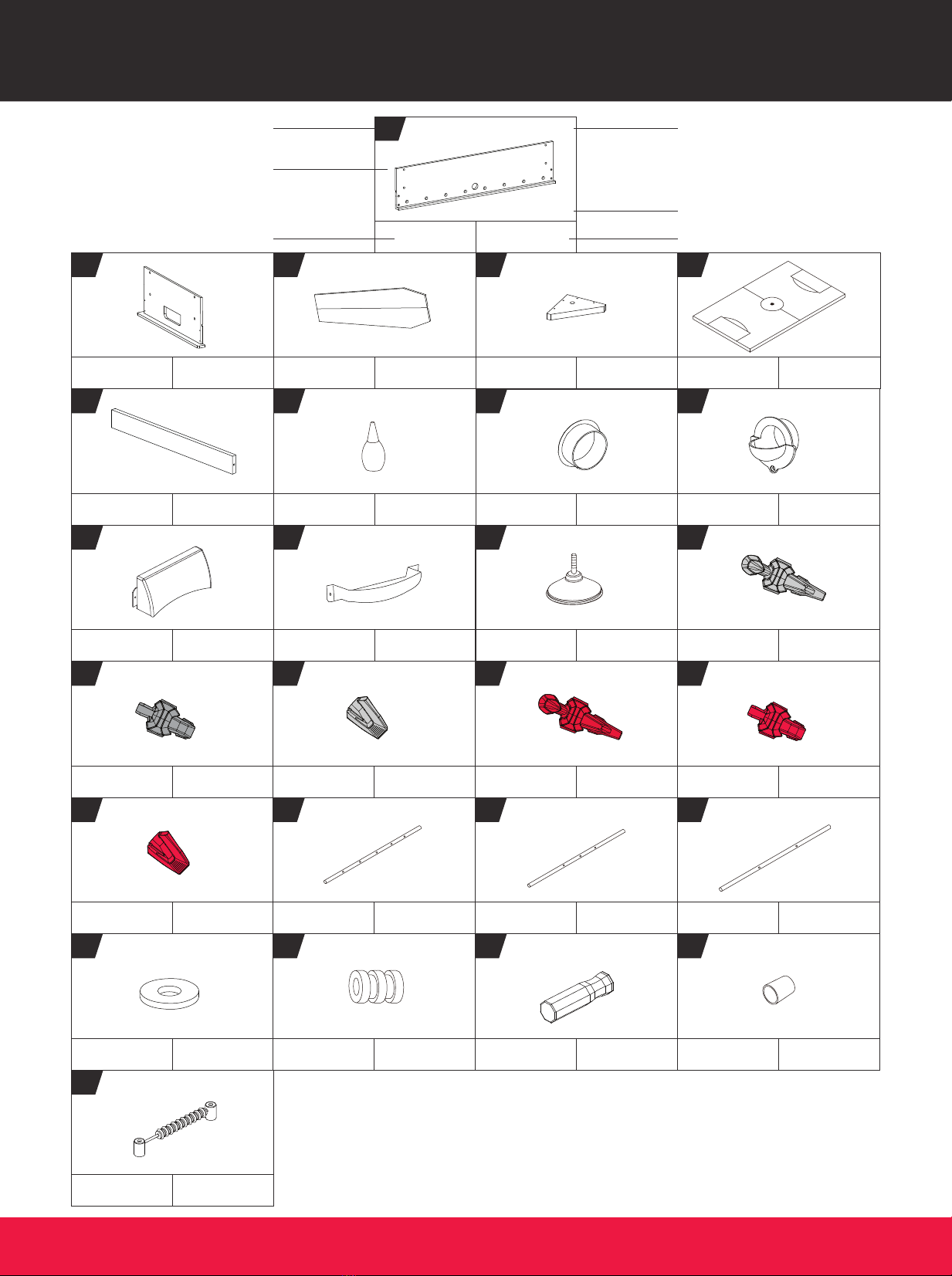

Side Apron Delantal lateral

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA

FIG. NUMBER

NÚMERO DE FIG.

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

FOR FIG. 7

Foam Bumper Bómper de

espuma

x13

Handle Manija

FOR FIG. 6

Rod End Cap Gorra de

barra ﬁnal

FOR FIG. 6 21

FOR FIG. 6

Leg Leveler Nivelador

de pata

x16

FOR FIG. 6

x13

FOR FIG. 7 15

x13

FOR FIG. 7

5-Hole Rod Barra de 5

agujeros 3-Hole Rod Barra de 3

agujeros 2-Hole Rod Barra de 2

agujeros

x13

FOR FIG. 7

Rod Washer Arandela

de barra

x13

FOR FIG. 7

Player A - Gray Jugador A - Gris

Player B - Gray Jugador B - Gris Player C - Gray Jugador C - Gris Player A -

Burgundy Red

Jugador A -

Rojo borgoña

Player B -

Burgundy Red

Jugador B -

Rojo borgoña

Player C -

Burgundy Red

Jugador C -

Rojo borgoña

FOR FIG. 5 13

x13

FOR FIG. 7

Playﬁeld Campo del juego

FOR FIG. 2

FOR FIG. 8 25

FOR FIG. 8

FOR FIG. 6

x16

End Apron Delantal ﬁnal

FOR FIG. 1, 3

Leg Base Bases de pata

FOR FIG. 4

Goal Box

- Bottom

Caja de gol

- Inferior

FOR FIG. 9

Goal Box - Top Caja de gol

- Superior

Leg Pata

FOR FIG. 4

Support Brace Abrazadera de

soporte

FOR FIG. 3

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

FS054Y20006 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

FOR FIG. 10

Outside Ball Cup Taza de pelota

exterior

FOR FIG. 10

Inside Ball Cup Copa interior

de pelota

Slide Scorer Marcador

de slizador

FOR FIG. 8

Glue Pegamento

FOR FIG. 4

HARDWAREHARDWARE

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

Soccer Ball Bola de fútbol

English Español

ACCESORIOSACCESSORIES

FS054Y20006 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

Square Nut

with Screws

Tuerca cuadrada

con tornillos

FOR FIG. 5

x16

FOR FIG. 4

1/4" Nut Tuerca 1/4"

Rod Bushing Cojinete de para

barra

x16

FOR FIG. 1

ANTES DE MONTARBEFORE ASSEMBLY

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

FOR FIG. 5

1/4"×1-1/8" Bolt Perno 1/4"×1-1/8"

x16

FOR FIG. 5

1/4" Washer Arandela 1/4"

FOR FIG. 9

4x12mm Screw Tornillo 4x12 mm

FOR FIG. 10

x16

FOR FIG. 4

3x38mm

Flat Head Screw

Tornillo de cabeza

plana 3x38mm Allen Key Llave allen

3.5x12mm Screw Tornillo 3.5x12mm

x12

FOR FIG. 1, 3, 8

4x35mm Screw Tornillo 4x35mm

FOR FIG. 3

4x40mm Screw Tornillo 4x40 mm

FIG. 2

5x1

English Español

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

FS054Y20006 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

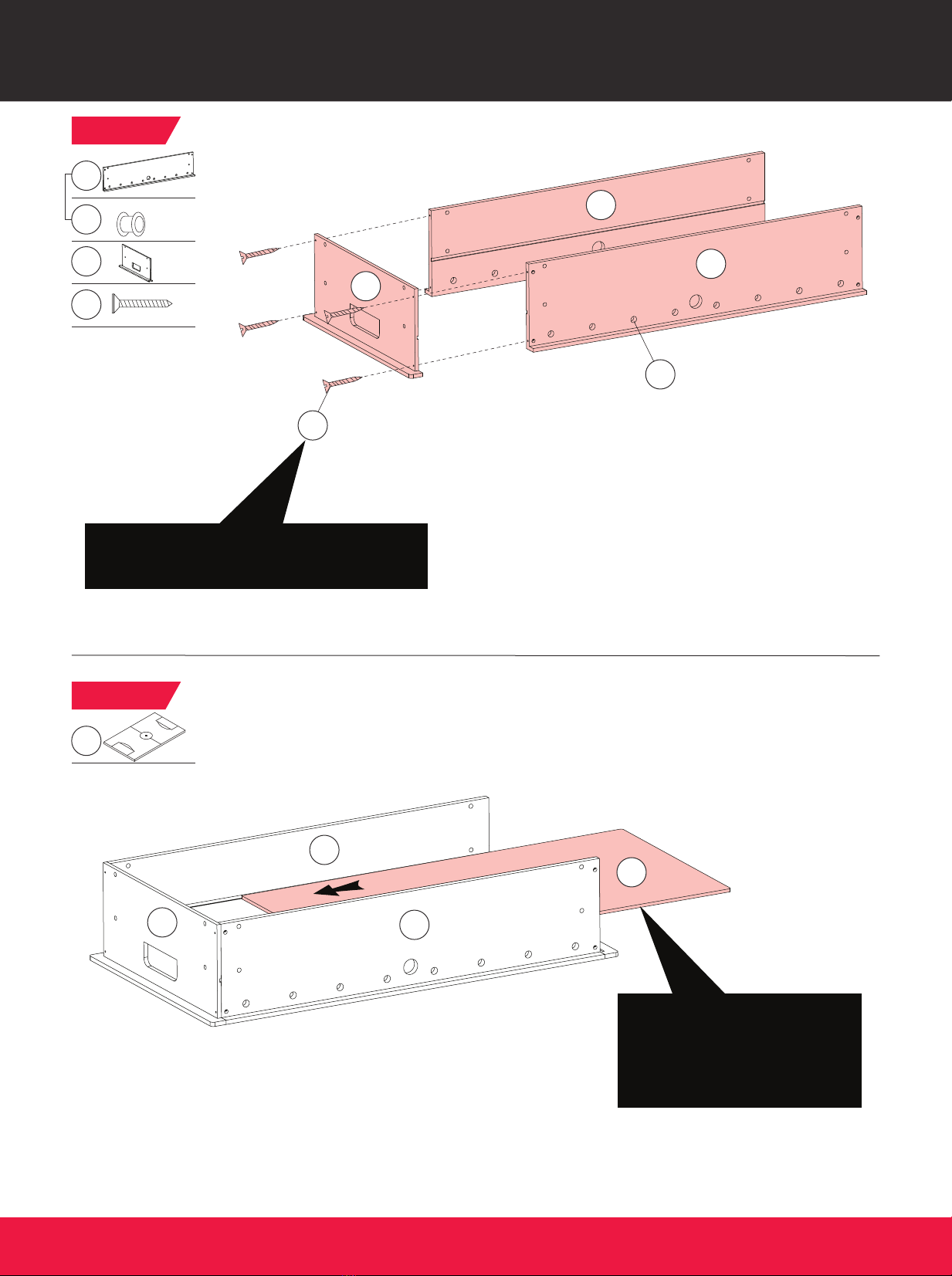

FIG. 1

P1 x16

Pre-installed 1

Note: Do not tighten the screws at this step.

Nota: Que no ajustes los tornillos en este paso.

Note: Playﬁeld graphic should

face down when assembling.

Nota: El gráﬁco del campo de

juego debe estar cara hacia abajo

cuando está ensamblando.

English Español

MONTAJEASSEMBLY

FS054Y20006 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

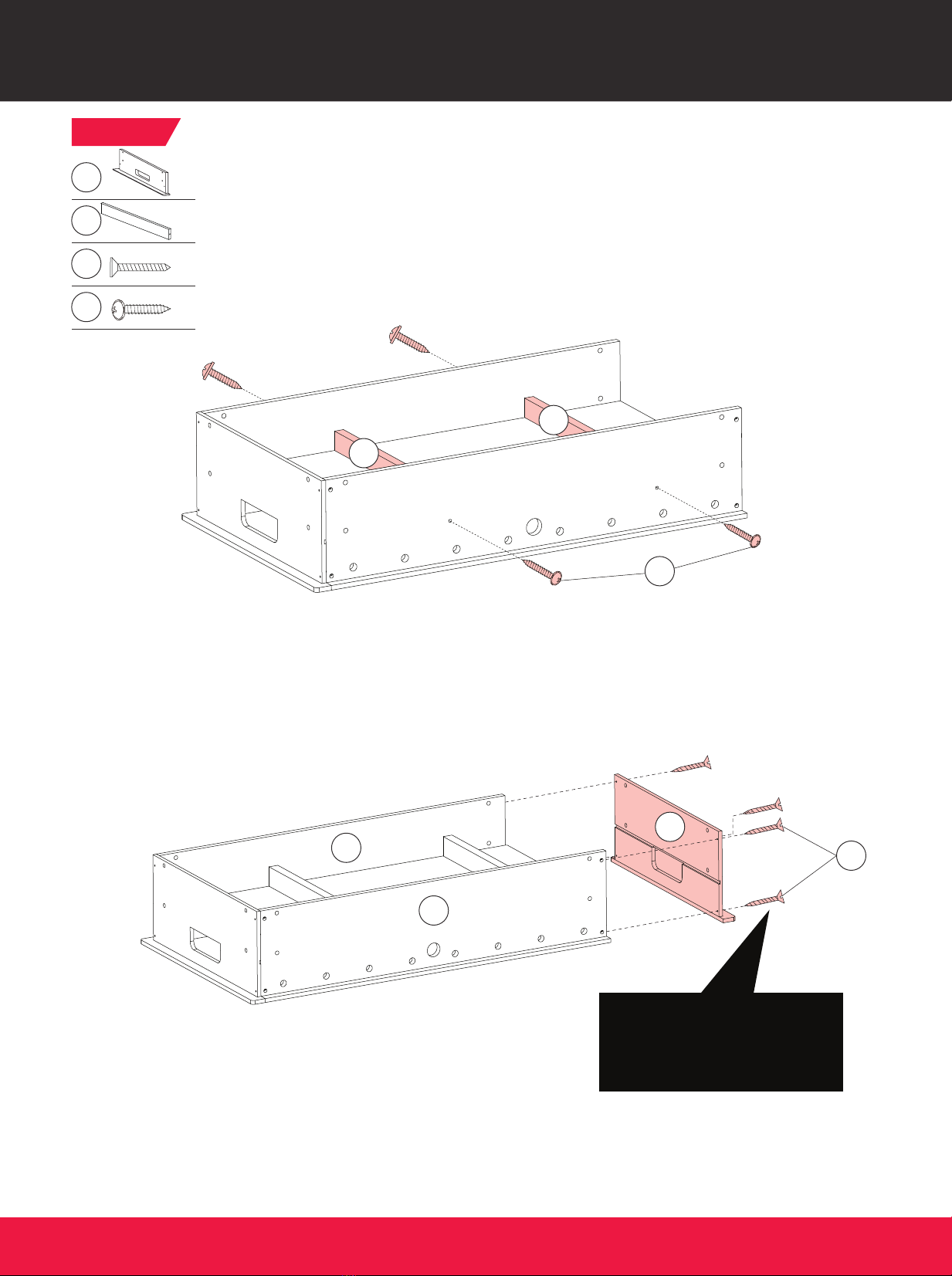

FIG. 3

Note: After this step, tighten

Screws (A3).

Nota: Luego de este paso, apretar

el pestillo Tornillo (A3).

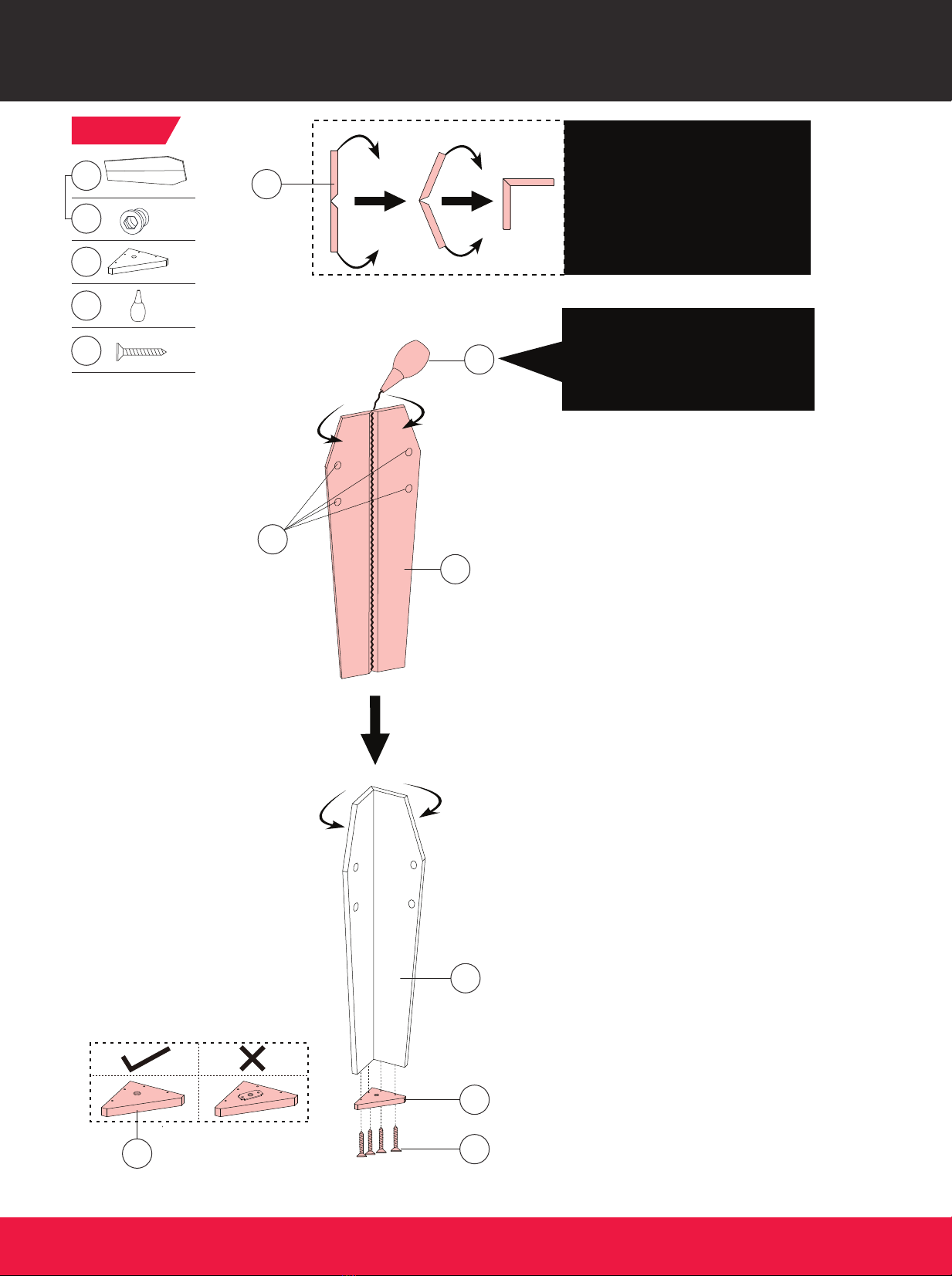

FIG. 4

3x4

x16

Pre-installed

x16

Note: Please fold the legs into a

V conﬁguration with the nuts on

the inside of the V.

Nota: Pleque las piernas a la

conﬁguración V con las Tuercas

en el lado interno de la V.

English Español

MONTAJEASSEMBLY

FS054Y20006 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

Note: Apply the glue (7) into the

grooves of the legs (3).

Nota: Aplicar el pegamento (7) a

las muescas de la Piernas (3).

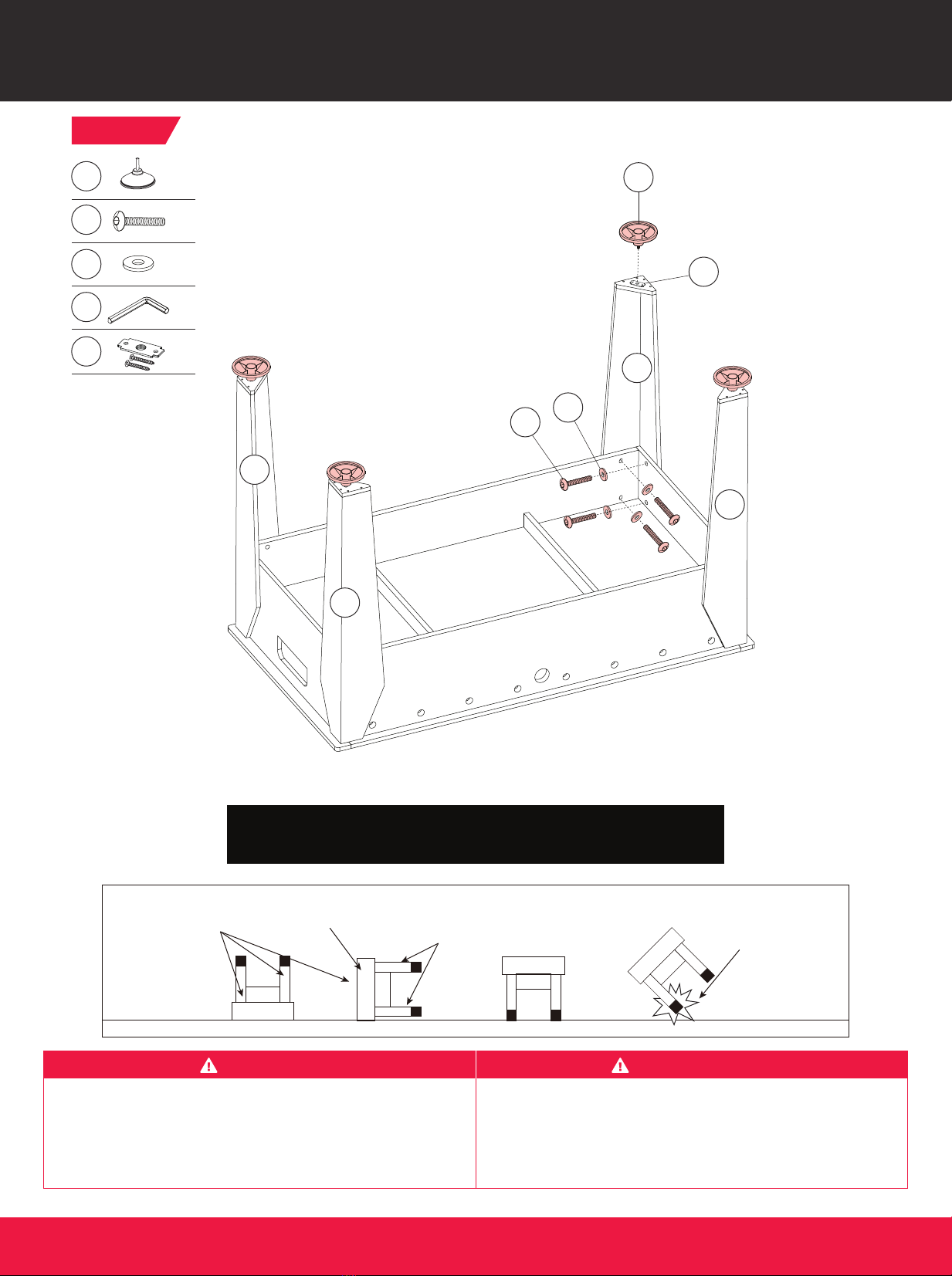

Two strong adults are recommended to turn over the

table as shown.

1. Lift the table off the ground.

2. Turn the table over.

3. Place it on all four feet at the same time on the ground.

Se recomienda la participación de dos adultos para

invertir la mesa como se muestra.

1. Levante la tabla del suelo.

2. Voltee la mesa.

3. Coloque las cuatro patas en el suelo al mismo tiempo.

CAUTION PRECAUCIÓN

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NO INCLINAR LA MESA

SOBRE LAS PATAS

HOLD BY THE TABLETOP

/ SOSTENER DE LA

SUPERFICIE DE LA

MESA

CABINET

/ GABINETE

DO NOT HOLD THE TABLE

BY THE LEGS

/ NO SOSTENER LA

MESA POR LAS PATAS

Note: Go back and make sure that all connections are tight.

Nota: Vuelva y asegúrese que todas las conexiones están apretadas.

FIG. 5

Pre-installed

x16

English Español

MONTAJEASSEMBLY

FS054Y20006 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

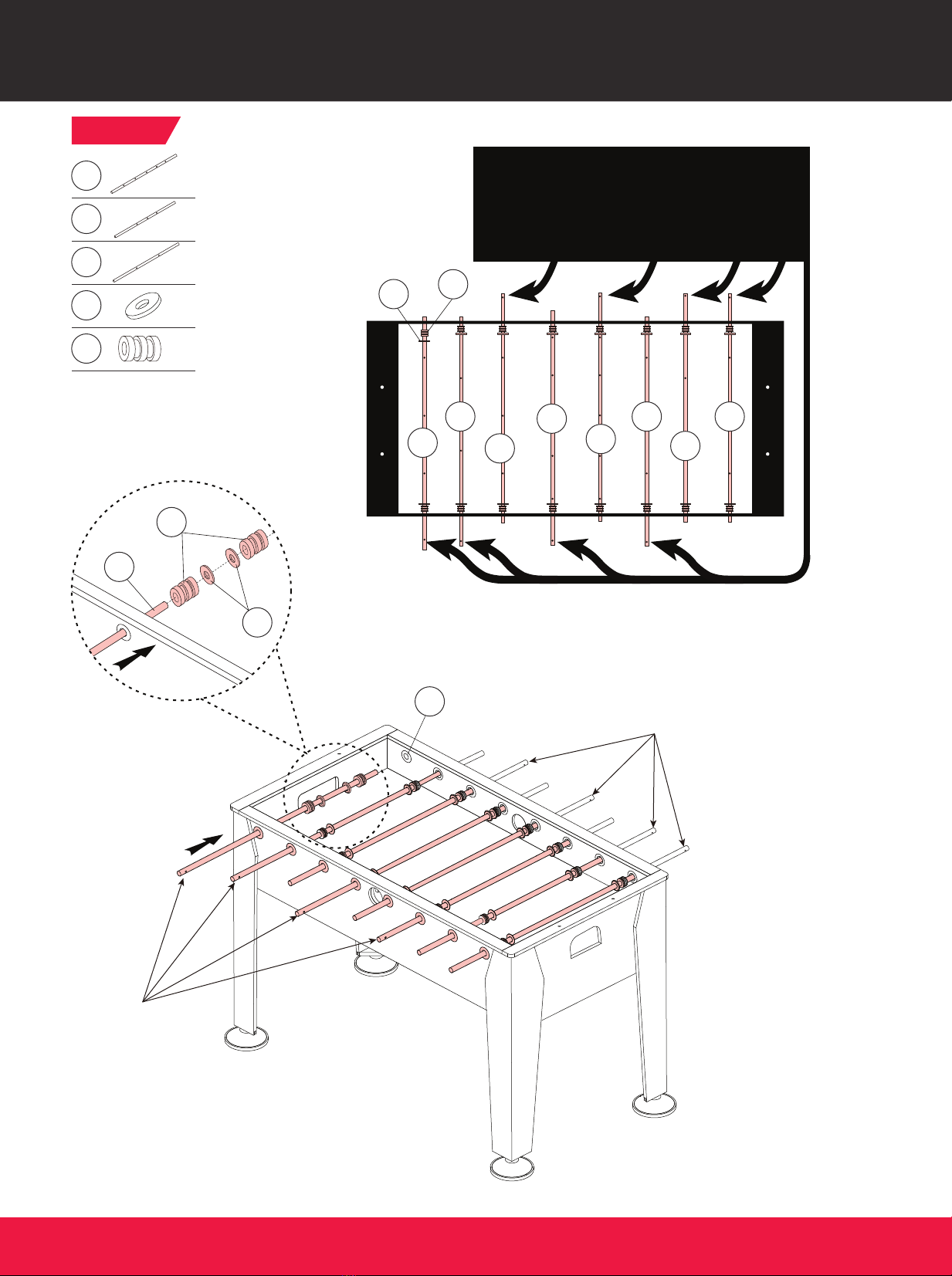

FIG. 6

x16

Note: Hole at the end of Rod designates

handle location. See Arrow Location Below.

Nota: Agujero en el ﬁnal de Barra se designa la

posición de manija. Vea la Siguiente Posición

de Flecha.

English Español

MONTAJEASSEMBLY

FS054Y20006 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

The Hole

/ EI agujero

The Hole

/ EI agujero

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS CB072Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y22016 Manuel utilisateur

MD SPORTS

MD SPORTS CB072Y21003 Manuel utilisateur

MD SPORTS

MD SPORTS 1639631 Manuel utilisateur

MD SPORTS

MD SPORTS AWH084 098E Manuel utilisateur

MD SPORTS

MD SPORTS WM.COM 1658114 Manuel utilisateur

MD SPORTS

MD SPORTS TT218Y21003 Manuel utilisateur

MD SPORTS

MD SPORTS FS048Y20021 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20110 Manuel utilisateur

MD SPORTS

MD SPORTS AC196Y22002 Manuel utilisateur

MD SPORTS

MD SPORTS BLL060 048B Manuel utilisateur

MD SPORTS

MD SPORTS TTT218 117D Manuel utilisateur

MD SPORTS

MD SPORTS CB054Y19008 Manuel utilisateur

MD SPORTS

MD SPORTS BB048Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20112 Manuel utilisateur

MD SPORTS

MD SPORTS BG130Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y20010 Manuel utilisateur

MD SPORTS

MD SPORTS DRB100 138B Manuel utilisateur

MD SPORTS

MD SPORTS AC284Y21005 Manuel utilisateur

MD SPORTS

MD SPORTS LG100Y20046 Manuel utilisateur

MD SPORTS

MD SPORTS BG125Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS FS058Y20005 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS BLL100_047B Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
