LaserLiner SensoLite 110 Manuel utilisateur
SensoLite 110 / SensoLite 110 G
magnetic
DE
EN
NL
DA
FR
ES
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
LV
LT
RO
BG
EL
02
06
10
14
18
22
26
30
34
38
42
02
DE
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-
und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise
im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen
Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe des Gerätes mitzugeben.
!

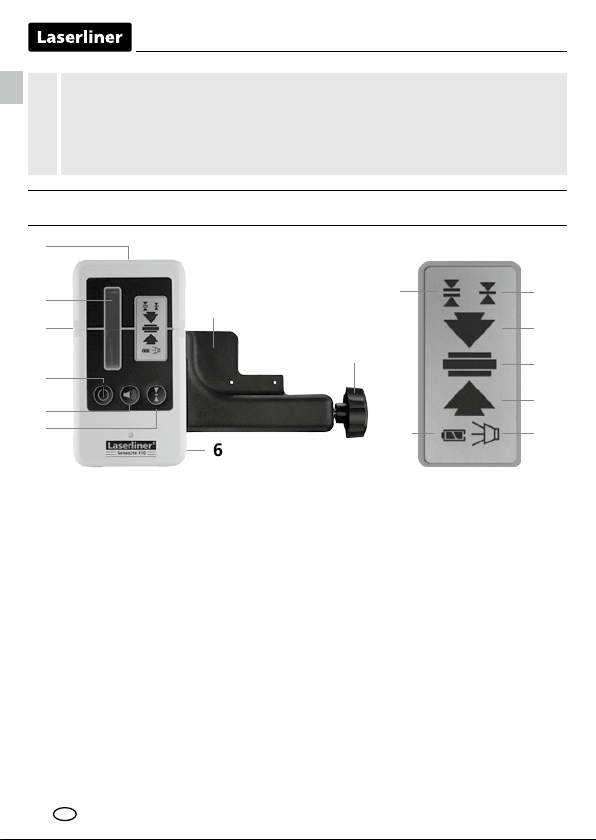

Laserempfänger für rote und grüne Rotationslaser
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Umlaufende Markierungsnut
Empfangsfeld Laserstrahl
Magnet
Universalhalterung
Befestigungsschraube
für Messlatten
Batteriefach (Rückseite)
Umschaltung: Feinbereich,
Freihandbereich
Tonsignal AN / AUS
AN- / AUS-Schalter
Freihandbereich
Feinbereich
Handempfänger
über Laserniveau
Exakt im Laserniveau
Handempfänger unter
Laserniveau
Tonsignal AN / AUS
Anzeige Batterieladezustand
6
1
7
8
9
2
3
4
5
10 11
13
12
14
15
16
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck inner-
halb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Tempera-
turen, Feuchtigkeit oder starken Vibrationen aus.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagne-
tische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an
Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu
beachten. Die Möglichkeit einer gefährlichen Beeinussung oder Störung von
und durch elektronische Geräte ist gegeben.
SensoLite 110 / SensoLite 110 G
03
DE

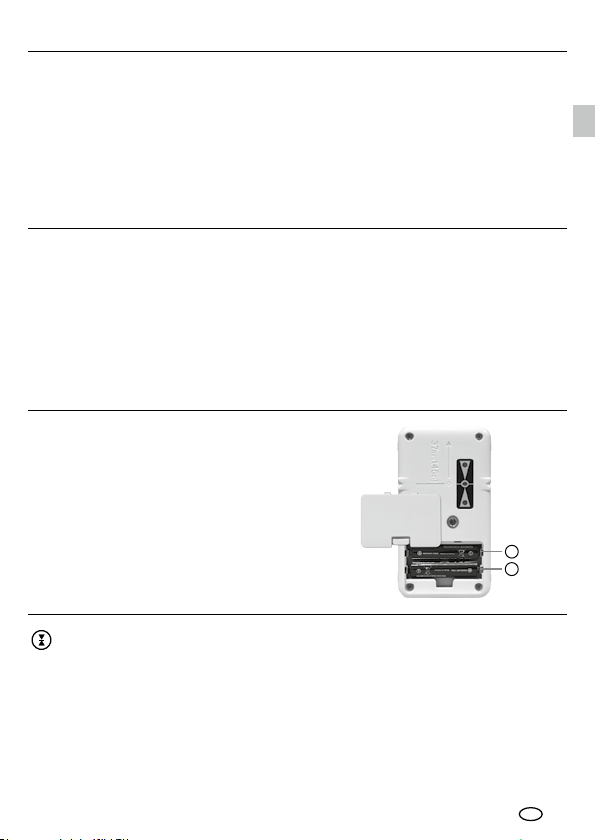

Einlegen der Batterie
Das Batteriefach öffnen und Batterien
gemäß den Installationssymbolen einlegen.
Dabei auf korrekte Polarität achten.
–
+
Arbeiten mit dem Laserempfänger
Den Rotationslaser auf die maximale Drehzahl einstellen und den
Laserempfänger einschalten.
Jetzt kann der Laserempfänger den Laserstrahl auf großer Distanz optimal
erkennen. Bewegen Sie den Laserempfänger durch den Laserstrahl auf-
und abwärts, bis die mittlere Anzeige (13) erscheint. Markieren Sie nun die
Messhöhe an der umlaufenden Markierungsnut.
04
DE
Universalhalterung
Der Laserempfänger kann mit der Universal-
halterung an Messlatten befestigt werden. Die
Fleximesslatte (Art-Nr.: 080.50 – rot / 080.51 –
grün) ist für alle Messungen von Bodenhöhen
zu empfehlen. Mit dieser können Sie ohne zu
rechnen direkt Höhenunterschiede ermitteln.
Gefährdung durch starke Magnetfelder
Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven
Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen
Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten)
verursachen.
Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die
jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen,
wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossen-
schaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

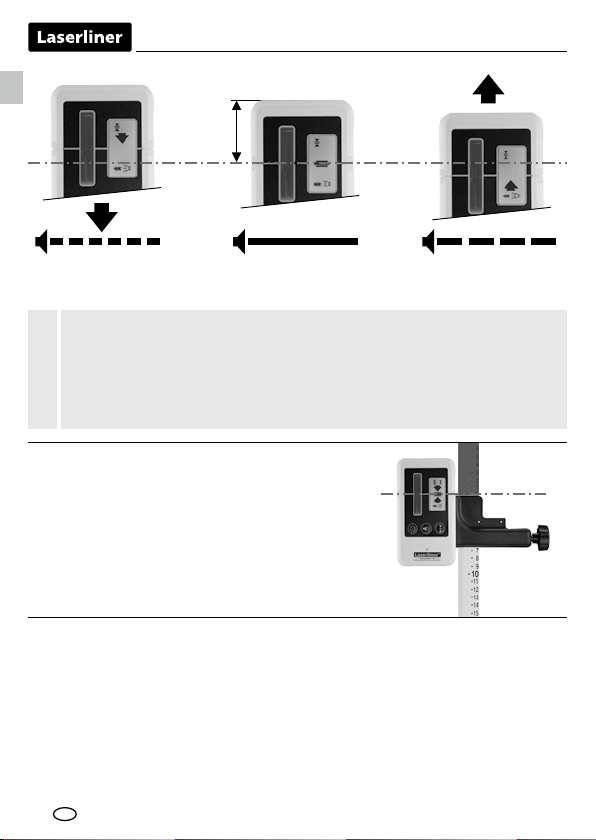

Der Laser-Empfänger verfügen über 2 Toleranzbereiche:
– Freihandbereich (10): Modus mit größerer Toleranz,
für grobes Ausrichten von Hand.
– Feinbereich (11): Modus mit kleinerer Toleranz,
für feines Ausrichten (z.B. mit Messlatten).
!
Dauerton = Markieren
Sie das Referenzmaß
schnelles Piepen langsames Piepen
37 mm
Laser
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und
vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen
Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem
sauberen, trockenen Ort.
SensoLite 110 / SensoLite 110 G
05
DE
Technische Daten (technische Änderungen vorbehalten. 10.17)
Laser-Empfangsbereich max. 100 m
Stromversorgung 2 x AAA 1,5 Volt Batterien
Arbeitstemperatur 0°C…40°C, Luftfeuchtigkeit max. 80%rH,
nicht kondensierend, Arbeitshöhe max. 4000 m
über NN (Normalnull)
Lagertemperatur -10°C…70°C, Luftfeuchtigkeit max. 80%rH
Gewicht (inkl. Batterie) 0,14 kg
Abmessungen (B x H x T) 60 x 110 x 23 mm
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=sesoli110
Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete
stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten
Implantaten und Geräten entfernt.
06
EN
Completely read through the operating instructions, the "Warranty and
Additional Information" booklet as well as the latest information under
the internet link at the end of these instructions. Follow the instructions
they contain. This document must be kept in a safe place and passed on
together with the device.
!
Laser receiver for red and green rotary lasers
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
All-round marking groove
Receiver field for laser beam
Magnet
Universal mount
Fastening screw
for levelling staffs
Battery compartment (rear side)
Switch: Precision range /
Free-hand range
Sound ON / OFF
ON / OFF switch
Free-hand range
Fine range
Hand receiver
above laser level
Precisely on laser level
Hand receiver
below laser level
Sound ON / OFF
Low battery indicator
6
1
7
8
9
2
3
4
5
10 11
13
12
14
15
16
General safety instructions
– The device must only be used in accordance with its intended purpose and
within the scope of the specications.
– The measuring tools and accessories are not toys. Keep out of reach of children.
– The structure of the device must not be modied in any way.
– Do not expose the device to mechanical stress, extreme temperatures, moisture
or signicant vibration.
Safety instructions
Dealing with electromagnetic radiation
– The measuring device complies with electromagnetic compatibility regulations
and limit values in accordance with EMC-Directive 2014/30/EU.
– Local operating restrictions – for example, in hospitals, aircraft, petrol stations
or in the vicinity of people with pacemakers – may apply. Electronic devices
can potentially cause hazards or interference or be subject to hazards or
interference.
SensoLite 110 / SensoLite 110 G
07
EN
Working with the laser receiver
Set the rotary laser to maximum speed and switch the laser receiver on.
It is able to detect the laser beam at a great distance now. Move the
SensoLite up and down through the laser beam until the middle indicator
(13) appears. Mark the measured height at the perimeter marking groove.
Inserting the battery
Open the battery compartment and
insert batteries according to the symbols.
Be sure to pay attention to polarity.
–
+
08
EN
Universal mount
The laser receiver can be installed on levelling
staffs with the aid of the universal mount.
The Flexi measuring staff (Art. No. 080.50 – red /
080. 51 – green) is always recommended when
measuring from floor heights. It also allows you to
determine heights directly without any need for
calculation.
Danger - powerful magnetic fields
Powerful magnetic fields can adversely affect persons with active medical
implants (e.g. pacemaker) as well as electromechanical devices (e.g. magnetic
cards, mechanical clocks, precision mechanics, hard disks).
With regard to the effect of powerful magnetic fields on persons, the
applicable national stipulations and regulations must be complied with
such as BGV B11 §14 „electromagnetic fields“ (occupational health and
safety - electromagnetic fields) in the Federal Republic of Germany.
The laser receiver has two tolerance settings:
– Free-hand range (10): Display with larger tolerance for rough
alignment by hand.
– Precision range (11): Display with smaller tolerance for precision
alignment (e.g. levelling staff).
!
Continuous tone
= mark the reference
Rapid peeping Slow peeping
37 mm
Laser
To avoid interference/disruption, always keep the implant or device a safe
distance of at least 30cm away from the magnet.
Information on maintenance and care
Clean all components with a damp cloth and do not use cleaning agents,
scouring agents and solvents. Remove the battery(ies) before storing for longer
periods. Store the device in a clean and dry place.
SensoLite 110 / SensoLite 110 G
09
EN
Technical data (Subject to technical alterations. 10.17)
Laser reception range max. 100 m
Power supply 2 x AAA 1.5 Volt batteries
Operating conditions 0 ... 40°C, Max. humidity 80% rH,
no condensation, Max. working
altitude 4000 m above sea level
Storage conditions -10 ... 70°C, Max. humidity 80% rH
Weight (incl. battery) 0,14 kg
Dimensions (W x H x D) 60 x 110 x 23 mm
EU directives and disposal
This device complies with all necessary standards for
the free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European
Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at:
http://laserliner.com/info?an=sesoli110
10
Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende
aanwijzingen' evenals de actuele informatie en aanwijzingen in de
internet-link aan het einde van deze handleiding volledig door. Volg
de daarin beschreven aanwijzingen op. Bewaar deze documentatie
en geef ze door als u het apparaat doorgeeft.
!
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
6
1
7
8
9
2
3
4
5
10 11
13
12
14
15
16
Laserontvanger voor rode en groene rotatielaser
Rondomlopende markeringsgroef
Ontvangstveld laserstraal
Magneet
Universele houder
Bevestigingsschroef
voor meetlatten
Batterijvakje (achterzijde)
Omschakeling: fijnbereik,
handsfree-bereik
Geluidssignaal AAN / UIT
Aan- / uitknop
Handsfree-bereik
Fijnbereik
Handontvanger boven het
laserniveau
Exact in het laserniveau
Handontvanger beneden
het laserniveau
Geluidssignaal AAN / UIT
Indicator batterij-laadtoestand
NL
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels LaserLiner Instrument de mesure
LaserLiner
LaserLiner PocketPlane-Laser 3G Manuel utilisateur
LaserLiner
LaserLiner GasCheck Manuel utilisateur
LaserLiner
LaserLiner Revolution Manuel utilisateur
LaserLiner
LaserLiner ArcoMaster 40 Manuel utilisateur
LaserLiner
LaserLiner Centurium Express Manuel utilisateur
LaserLiner
LaserLiner DistanceMaster 100 Manuel utilisateur
LaserLiner
LaserLiner TelePod Plus 330 cm Manuel utilisateur
LaserLiner
LaserLiner DampFinder Compact Plus Manuel utilisateur
LaserLiner
LaserLiner CenterScanner Plus TX Manuel utilisateur
LaserLiner
LaserLiner RollPilot D12 Manuel utilisateur
LaserLiner
LaserLiner DistanceMaster Vision Manuel utilisateur
LaserLiner
LaserLiner ThermoSpot XP Manuel utilisateur
LaserLiner
LaserLiner LaserRange-Master T3 Manuel utilisateur
LaserLiner
LaserLiner MasterCross-Laser 360 Manuel utilisateur
LaserLiner
LaserLiner RollPilot S12 Manuel utilisateur
LaserLiner
LaserLiner HandyLaser Manuel utilisateur
LaserLiner
LaserLiner AutoCross-Laser 2 Plus Manuel utilisateur
LaserLiner
LaserLiner DampMaster Compact Plus Manuel utilisateur
LaserLiner
LaserLiner ClimaHome-Check Manuel utilisateur
LaserLiner
LaserLiner SensoLite 100 Manuel utilisateur
Manuels Instrument de mesure populaires d'autres marques
Endress+Hauser
Endress+Hauser Proline Promag 50 Caractéristiques techniques
Siemens
Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces
KLINGER
KLINGER CMF V Series Manuel utilisateur
EXFO
EXFO FTB-2 Manuel d'exploitation et d'entretien
Keysight
Keysight M8290A Manuel utilisateur
ADTEK
ADTEK MW-5 Manuel utilisateur
