LaserLiner MultiMeter XP Manuel utilisateur

MultiMeter XP

CAT III

1000V

CAT IV

600V

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“

sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung

vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist

aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Multimeter zur Messung im Bereich der Überspannungskategorie CAT III bis max. 1000V / CAT IV

bis max. 600 V. Mit dem Messgerät können Gleich- und Wechselspannungsmessungen, Gleich- und

Wechselstrommessungen, Durchgangs- und Diodenprüfung, Widerstandsmessungen, Kapazitäts-,

Frequenz- und Tastverhältnismessungen innerhalb der spezizierten Bereiche durchgeführt werden.

Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.

• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.

• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und

die Sicherheitsspezikation.

• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.

• Beim Umgang mit Spannungen größer 24 V/AC rms bzw. 60 V/DC ist besondere Vorsicht geboten.

Beim Berühren der elektrischen Leiter besteht bei diesen Spannungen bereits eine lebensgefährliche

Stromschlaggefahr.

• Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen benetzt, darf unter Spannung nicht

gearbeitet werden. Ab einer Spannung von 24 V/AC rms bzw. 60 V/DC besteht durch die Feuchtigkeit

eine erhöhte Gefahr lebensgefährlicher Stromschläge.

• Reinigen und trocknen Sie das Gerät vor der Verwendung.

• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen

bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.

• In der Überspannungskategorie III (CAT III - 1000V) darf die Spannung von 1000V zwischen Prüfgerät

und Erde nicht überschritten werden.

Symbole

Warnung vor gefährlicher elektrischer Spannung: Durch ungeschützte, spannungsführende

Bauteile im Gehäuseinneren kann eine ausreichende Gefahr ausgehen, Personen dem Risiko

eines elektrischen Schlags auszusetzen.

Warnung vor einer Gefahrenstelle

Schutzklasse II: Das Prüfgerät verfügt über eine verstärkte oder doppelte Isolierung.

Überspannungskategorie III: Betriebsmittel in festen Installationen und für solche Fälle,

in denen besondere Anforderungen an die Zuverlässigkeit und die Verfügbarkeit

der Betriebsmittel gestellt werden, z.B. Schalter in festen Installationen und Geräte

für industriellen Einsatz mit dauerndem Anschluss an die feste Installation.

Überspannungskategorie II: Einphasige Verbraucher, welche an normalen Steckdosen

angeschlossen werden; z.B.: Haushaltsgeräte, tragbare Werkzeuge.

Überspannungskategorie IV: Geräte für den Einsatz an oder in der Nähe der Einspeisung

in die elektrische Installation von Gebäuden, und zwar von der Hauptverteilung aus in

Richtung zum Netz hin gesehen, bestimmt, z.B. Elektrizitätszähler, Überstromschutzschalter

und Rundsteuergeräte.

MultiMeter XP

µA

10A V

Hz%

CAP

°C

°F

Low

RANGE

MODE

REL

AC+DC

MIN

MAX

AVG

PEAK

HOLD

10A

µA

mA COM

30 sec MAX

every 15 min CAT IV 600V

CAT III 1000V

MAX 800mA

FUSED

VHz%

CAP

°F°C

MultiMeter XP

µA

10A V

Hz%

CAP

°C

°F

Low

RANGE

MODE

REL

AC+DC

MIN

MAX

AVG

PEAK

HOLD

10A

µA

mA COM

30 sec MAX

every 15 min CAT IV 600V

CAT III 1000V

MAX 800mA

FUSED

VHz%

CAP

°F°C

MultiMeter XP

• In der Überspannungskategorie IV (CAT IV - 600V) darf die Spannung von 600V zwischen Prüfgerät

und Erde nicht überschritten werden.

• Bei dem Einsatz von Gerät zusammen mit dem Messzubehör gilt die jeweils kleinste Überspannungs-

kategorie (CAT), Nennspannung und Nennstrom.

• Vergewissern Sie sich vor jeder Messung, dass der zu prüfende Bereich (z.B. Leitung), das Prüfgerät und

das verwendete Zubebör (z.B. Anschlussleitung) in einwandfreiem Zustand sind. Testen Sie das Gerät an

bekannten Spannungsquellen (z.B. 230 V-Steckdose zur AC-Prüfung oder Autobatterie zur DC-Prüfung).

• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die

Batterieladung schwach ist.

• Das Gerät muss vor dem Öffnen der Abdeckung, um die Batterie/n oder Sicherung/en zu wechseln,

von allen Stromquellen und Messkreisen getrennt werden. Schalten Sie das Gerät mit geöffneter

Abdeckung nicht ein.

• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen

Benutzung des Gerätes und eventuell vorgeschriebene Sicherheitsausrüstungen (z.B. Elektriker-Handschuhe).

• Fassen Sie die Messspitzen nur an den Handgriffen an. Die Messkontakte dürfen während der Messung

nicht berührt werden.

• Achten Sie darauf, dass immer die richtigen Anschlüsse und die richtige Drehschalterposition mit dem

richtigen Messbereich für die jeweils anstehende Messung ausgewählt ist.

• Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen nicht alleine und nur nach Anweisung

einer verantwortlichen Elektrofachkraft durch.

• Schalten Sie vor dem Messen bzw. Prüfen von Dioden, Widerstand oder Batterieladung die Spannung

des Stromkreises ab.

• Achten Sie darauf, dass alle Hochspannungskondensatoren entladen sind.

• Verbinden Sie immer zuerst die schwarze Messleitung vor der roten beim Anklemmen an eine Spannung.

Beim Abklemmen gehen Sie in umgekehrter Reihenfolge vor.

• Verwenden Sie ausschließlich die Orginal-Messleitungen. Diese müssen die korrekten Spannungs-,

Kategorie- und Ampere-Nennleistungen wie das Messgerät aufweisen.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

Austrittsöffnung LED

Zusatz-Hinweis zur Anwendung

Beachten Sie die technischen Sicherheitsregeln für das Arbeiten an elektrischen Anlagen, unter anderem:

1. Freischalten, 2. gegen Wiedereinschalten sichern, 3. Spannungsfreiheit zweipolig prüfen, 4. Erden und

kurzschließen, 5. benachbarte spannungsführende Teile sichern und abdecken.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß

EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.

• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe

von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung

oder Störung von und durch elektronische Geräte ist gegeben.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

• Das Messgerät ist mit einer Funkschnittstelle ausgestattet.

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkteit und

Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.

• Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp MultiMeter XP den wesentlichen

Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU

(RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-

adresse verfügbar: http://laserliner.com/info?an=mumexp

Messspitzen

Mit Schutzkappe: CAT III bis max. 1000V / CAT IV bis max. 600V

Ohne Schutzkappe: CAT II bis max. 1000V

Messkontakte

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen

Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren

aktuellen Fassungen.

• Strahlungsleistung: Peak-Wellenlänge gleich 456 nm. Mittlere Strahldichten liegen unterhalb der

Grenzwerte der Risikogruppe RG0.

• Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftiger-

weise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.

• Es können vorübergehende, irritierende optische Wirkungen (z.B. Blendung, Blitzblindheit,

Nachbilder, Beeinträchtigungen des Farbsehens) nicht gänzlich ausgeschlossen werden,

insbesondere bei niedriger Umfeldhelligkeit.

• Nicht längere Zeit absichtlich direkt in die Strahlungsquelle schauen.

• Um die Einhaltung der Grenzwerte der Risikogruppe RG 0 zu gewährleisten ist keine Wartung erforderlich.

MultiMeter XP

µA

10A V

Hz%

CAP

°C

°F

Low

RANGE

MODE

REL

AC+DC

MIN

MAX

AVG

PEAK

HOLD

10A

µA

mA COM

30 sec MAX

every 15 min CAT IV 600V

CAT III 1000V

MAX 800mA

FUSED

VHz%

CAP

°F°C

MultiMeter XP

Taschenlampe

MIN-/MAX-/AVG-Messung

PEAK-Funktion (Spannungsspitzenfunktion),

Taschenlampe EIN/AUS

Aktuellen Messwert halten,

LCD-Beleuchtung EIN/AUS

Drehschalter zur Einstellung der Messfunktion

Eingangsbuchse rot (+)

COM-Buchse schwarz (–)

µA / mA Eingangsbuchse rot (+)

10A Eingangsbuchse rot (+)

Batteriefach auf der Rückseite

Umschaltung der Messfunktion,

Bluetooth EIN/AUS

Manuelle Bereichswahl

Vergleichsmessung (REL), AC+DC-Funktion

LC-Display

Hertz (Frequenz)

Diodenprüfung

Durchgangsprüfung

Prozent (Tastverhältnis)

° Fahrenheit

° Celsius

Bluetooth aktiv

AC+DC-Funktion

Gleichstrommessungen

Negativer Messwert

Wechselstrommessungen

Batterieladung gering

Automatische Bereichswahl

Aktueller Messwert wird gehalten

Vergleichsmessung

PEAK-Funktion (Spannungsspitzenfunktion)

Maximalwert

Minimalwert

Durchschnittswert

15 Messwertanzeige

16 Bargraph-Anzeige

Automatische Abschaltung

Low Z Spannungsmessung

milli (10-3) (Volt, Ampere)

Volt (Spannung)

micro (10-6) (Ampere, Kapazität)

Ampere (Stromstärke)

nano (10-9) (Kapazität)

Farad (Kapazität)

Mega (Ohm)

Kilo (Ohm)

Ohm (Widerstand)

Funktion

Max. Grenzwerte

Max- Eingangsspannung zwischen den jeweiligen Eingangsklemmen und Erde:

V AC, V DC 1000 V AC RMS / 1000 V DC

Low Z

600 V AC RMS / 600 V DC

Widerstand, Durchgang, Diodentest, Kapazität,

Frequenz, Tastverhältnis 600 V AC RMS / 600 V DC

Temperatur (°C/°F)

600 V AC RMS / 600 V DC

Max. Eingangsstrom und Absicherung im Strommessbereich:

μA AC/DC, mA AC/DC inke Sicherung 800 mA (6,3 x 32 mm) / 1000 V eff

10A AC/DC inke Sicherung 10A (10 x 38 mm) / 1000 V eff

(Einschaltdauer max. 30 Sek. alle 15 Min.)

Maximale Grenzwerte

AUTO-OFF Funktion

Das Messgerät schaltet sich nach 15 Minuten Inaktivität automatisch ab, um die Batterien zu schonen.

Zur Abschaltung der Funktion wird die Mode-Taste während des Einschaltens gedrückt gehalten.

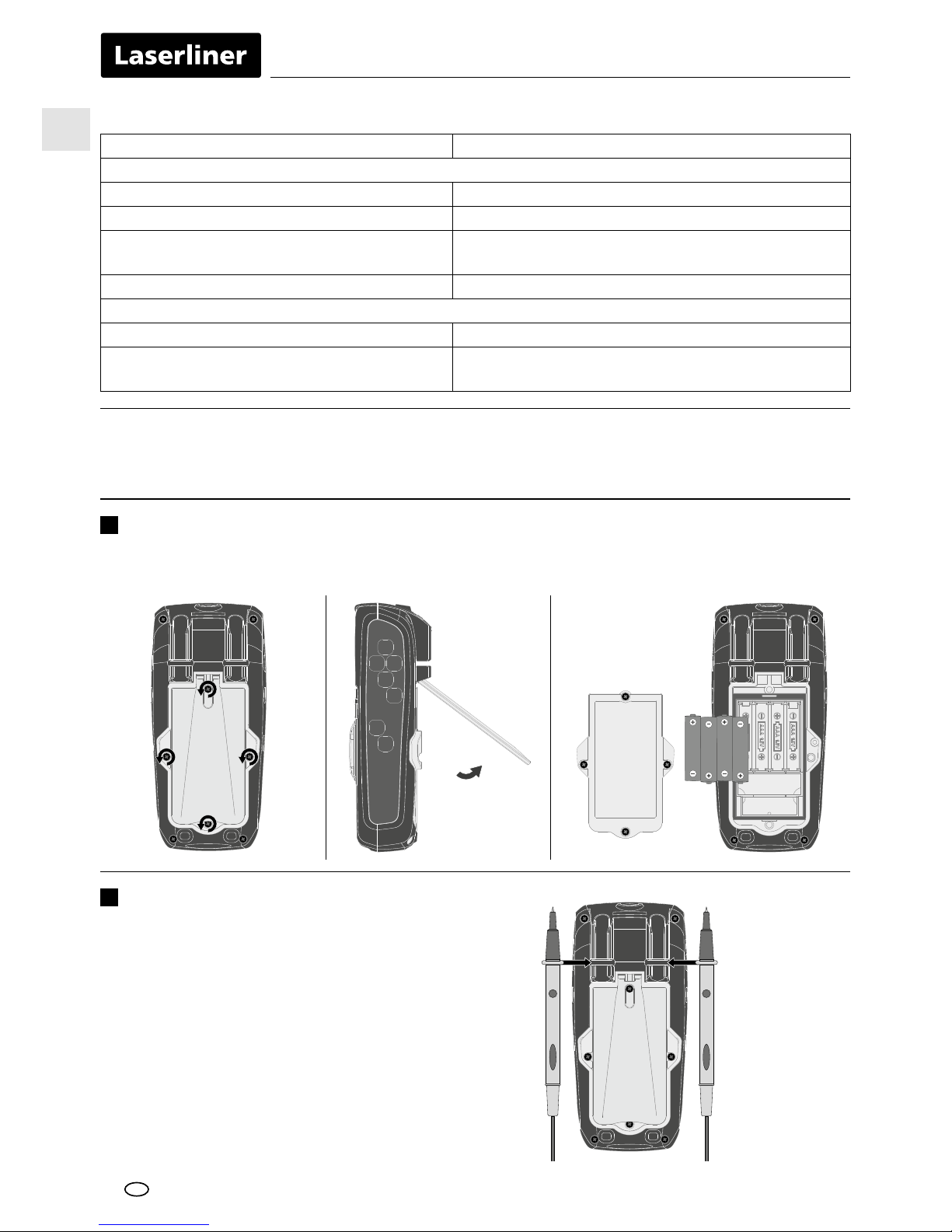

Einlegen der Batterien

Batteriefach (10) öffnen und Batterien gemäß den Installationssymbolen einlegen. Dabei auf korrekte

Polarität achten.

Befestigung der Messspitzen

Bei Nichtgebrauch und Transport sollten die

Messspitzen stets in der Halterung auf der

Rückseite positioniert werden um Verletzungen

durch die Messspitzen zu vermeiden.

MultiMeter XP

Strommessung AC/DC

Den Stromkreislauf vor dem Anschließen des Messgerätes abschalten.

Messen Sie im Bereich bis 10A Ströme nicht länger als 30 Sekunden.

Dies kann zur Beschädigung des Gerätes oder der Messspitzen führen.

2. 3.

V AC/DC

Umschaltung

AC, DC, Hz

und %

Messkontakte mit dem

Messobjekt verbinden

rotschwarz

Spannungsmessung AC/DC

Anschluss der Messspitzen

Die schwarze Messspitze (–) ist immer an die „COM Buchse“ anzuschließen. Die rote Messspitze (+) ist

gemäß der Abbildungen anzuschließen.

Bitte achten Sie vor jeder Messung auf den korrekten Anschluss der Messspitzen. Spannungs-

messung mit gesteckten Stromanschlüssen 10A oder im mA-Bereich können zum Ansprechen

der eingebauten Sicherung und zu Beschädigungen des Messkreises führen.

Strommessung 10A Spannungs-, Widerstands-,

Frequenz-, Tastverhältnismessung,

Dioden-, Durchgangsprüfung,

Kapazitätsmessung, Kontakt-

Temperaturmessung

Strommessung μA und mA

1. 2. 3.

μA / mA / 10A Umschaltung

AC und DC

Messkontakte mit dem

Messobjekt verbinden

rot schwarz

1. 2. 3.

3.2.1.

Sollte kein Messwert sondern „O.L“ im Display angeigt werden, so wird die Diode in Sperrichtung

gemessen, oder die Diode ist defekt. Wird 0.0 V gemessen ist die Diode defekt oder es besteht

ein Kurzschluss.

Durchlassrichtung

schwarzschwarzrot rot

Frequenz- und Tastverhältnismessung

Hz / % Messkontakte mit dem

Messobjekt verbinden

rotschwarz

Umschaltung

AC, DC, Hz

und %

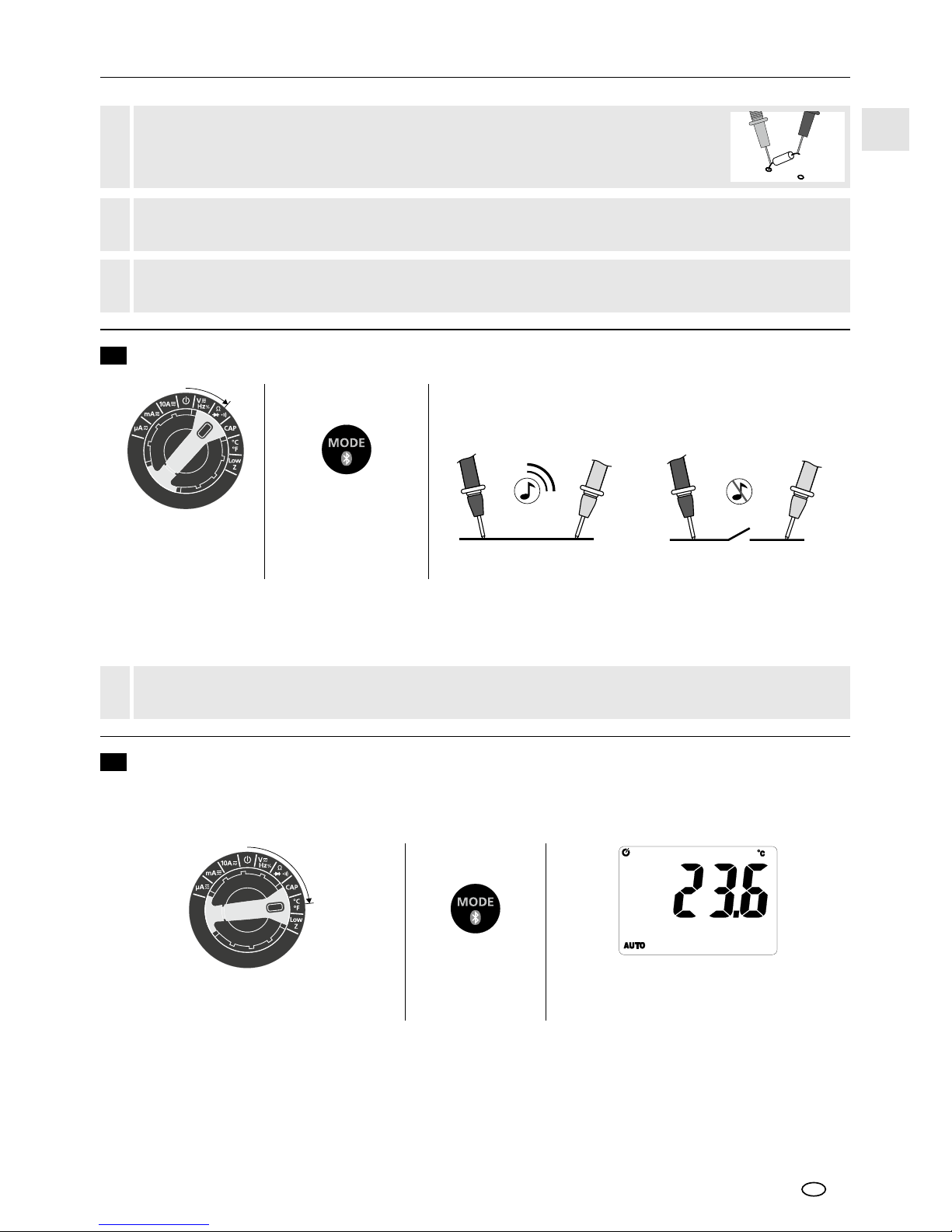

Widerstandsmessung

rotschwarz

Messkontakte mit dem

Messobjekt verbinden

Umschaltung Ω,

Durchgangs-

prüfung und

Diodenprüfung

Umschaltung Ω,

Durchgangs-

prüfung und

Diodenprüfung

Kapazitätsmessung

Kapazitätsmessung Messkontakte mit dem

Messobjekt verbinden

Bei gepolten Kondensatoren

den Pluspol mit der roten

Messspitze verbinden.

rotschwarz

MultiMeter XP

1. 3.2.

°C / °F

2. 3.

Bauteile (7: Widerstände, 8: Dioden, 9: Kapazitäten) können nur separat

korrekt gemessen werden. Daher müssen die Bauteile von der restlichen

Schaltung getrennt werden.

Die Messpunkte sollten frei von Schmutz, Öl, Lötlack oder ähnlichen Verunreinigungen sein,

da sonst verfälschte Messergebnisse auftreten können.

Die Bauteile müssen spannungsfrei sein.

Durch-

gangsprüfung

Umschaltung Ω,

Durchgangs-

prüfung und

Diodenprüfung

rot rotschwarz schwarz

Als Durchgang wird ein Messwert von < 50 Ohm erkannt, welcher durch ein akustisches Signal bestätigt

wird. Sollte kein Messwert, sondern „O.L“ im Display angezeigt werden, so ist entweder der Messbereich

überschritten oder der Messkreis ist nicht geschlossen bzw. unterbrochen.

Bei der Durchgangsprüfung müssen die Bauteile spannungsfrei sein.

Durchgangsprüfung

Kontakt-Temperaturmessung

Zur Kontakt-Temperaturmessung den beiliegenden Temperaturfühler (K-Typ) an das Gerät anschließen.

Dabei auf korrekte Polarität achten.

Umschaltung

°C und °F

1. 2. 3.

V AC/DC

Messkontakte mit dem

Messobjekt verbinden

rotschwarz

AC+DC

aktivieren

2 sec

rotschwarz

Low Z Spannungsmessung

Low Z Spannungsmessung Umschaltung

AC und DC

Messkontakte mit dem

Messobjekt verbinden

Autorange

Bluetooth aktivieren / deaktivieren

Bluetooth wird durch langes Drücken der Taste 11 aktiviert und deaktiviert.

MAX-/MIN-/AVG-Funktion

Die MAX-/MIN-/AVG-Funktion zeigt die höchsten, niedrigsten und durchschnittlichen Messwerte an.

Die Messwerte werden jedes Mal aktualisiert, wenn eine höhere oder niedrigere Messung erfasst wird.

Zum Aktivieren drücken Sie kurz die MAX-/MIN-/AVG-Taste. „MAX“ erscheint zusammen mit der höchsten

Anzeige auf dem LCD-Display. Durch kurzes Drücken der MAX-/MIN-/AVG-Taste wird das Messgerät

von MAX auf MIN und von MIN auf AVG umgeschaltet. Halten Sie die MAX-/MIN-/AVG-Taste gedrückt,

um MAX / MIN / AVG zu beenden und zum Normalbetrieb zurückzukehren.

AC+DC-Funktion

AC+DC-Funktion misst sowohl die AC- als auch die DC-Komponente, um das effektive RMS abzuleiten.

REL Funktion (Vergleichsmessung)

Die Vergleichsmessung misst relativ zu einem zuvor gespeicherten Referenzwert. Somit wird die Differenz

zwischen dem aktuellen Messwert und dem gespeicherten Referenzwert im Display angezeigt.

Drücken Sie in der jeweiligen Messfunktion während einer Referenzmessung die Taste „REL“. Im Display

wird nun der Differenzwert zwischen der aktuellen Messung und dem gesetzten Referenzwert angezeigt.

Erneutes Drücken der Taste „REL“ deaktiviert diese Funktion.

Beim Einschalten des Messgerätes wird automatisch die Autorange-Funktion aktiviert. Diese sucht in

den entsprechenden Messfunktionen den bestmöglichen Bereich für die Messung.

Table des matières

Langues :

Autres manuels LaserLiner Instrument de mesure

LaserLiner

LaserLiner 4K5 RA 800 Manuel utilisateur

LaserLiner

LaserLiner ClampMeter XP Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Home Manuel utilisateur

LaserLiner

LaserLiner DampFinder Compact Plus Manuel utilisateur

LaserLiner

LaserLiner ClimaData Box Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Compact Plus Manuel utilisateur

LaserLiner

LaserLiner SensoLite 100 Manuel utilisateur

LaserLiner

LaserLiner PocketCross-Laser 2G Manuel utilisateur

LaserLiner

LaserLiner SensoLite 110 Manuel utilisateur

LaserLiner

LaserLiner MultiMeter Pocket XP Manuel utilisateur

LaserLiner

LaserLiner MasterCross-Laser 2GP Manuel utilisateur

LaserLiner

LaserLiner LaserRangeMaster Pocket Pro Manuel utilisateur

LaserLiner

LaserLiner WoodTester Compact Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master T2 Manuel utilisateur

LaserLiner

LaserLiner MasterCross-Laser 2P Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 360 PowerBright Manuel utilisateur

LaserLiner

LaserLiner AirflowTest-Master Manuel utilisateur

LaserLiner

LaserLiner PrecisionCross-Laser PCL 5P RXR Manuel utilisateur

LaserLiner

LaserLiner Quadrum OneTouch Green Manuel utilisateur

LaserLiner

LaserLiner Quadrum OneTouch Manuel utilisateur

LaserLiner

LaserLiner LaserRangeMaster Pocket Manuel utilisateur

LaserLiner

LaserLiner 033.55A Manuel utilisateur

LaserLiner

LaserLiner SmartVision-Laser Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Compact Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
