LaserLiner LiveTester Plus Manuel utilisateur

LiveTester Plus

CAT II

300V

Sicherheitshinweise

Zuverlässiger und schneller Anschlusstest zur Erkennung von

fehlerhaften Verdrahtungen in Steckdosen. Mit Hilfe der Signal-

leuchten und der LC-Anzeige sowie der Kodierlegende kann

der Zustand der Verdrahtung abgelesen werden. Zudem sig-

nalisiert der PE-Leiter-Fehlerindikator mit LC-Anzeige eindeutig

Fehlerspannungen. Zur Kontrolle der FI/RCD-Fehlerstrom-

Auslösefunktion dient der FI/RCD-Schnelltest mit 30 mA.

Funktion / Verwendung

Lesen Sie vollständig die Bedienungsanleitung und

das beiliegende Heft „Garantie- und Zusatzhinweise“.

Befolgen Sie die darin enthaltenen Anweisungen.

Diese Unterlagen gut aufbewahren.

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungs-

zweck innerhalb der Spezikationen ein. Umbauten oder

Veränderungen am Gerät sind nicht gestattet, dabei erlischt

die Zulassung und die Sicherheitsspezikation.

• In der Überspannungskategorie II (CAT II – 300 V) darf die

Spannung von 300 V zwischen Prüfgerät und Erde nicht

überschritten werden.

• Setzen Sie das Gerät keiner mechanischen Belastung,

enormen Temperaturen oder starken Vibrationen aus.

• Beim Umgang mit Spannungen größer 25 V/AC bzw. 60 V/DC

ist besondere Vorsicht geboten. Beim Berühren der elektrischen

Leiter besteht bei diesen Spannungen bereits eine lebensge-

fährliche Stromschlaggefahr.

• Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rück-

ständen benetzt, darf unter Spannung nicht gearbeitet werden.

Ab einer Spannung von > 25 V/AC bzw. 60 V/DC besteht

durch die Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher

Stromschläge. Reinigen und trocknen Sie das Gerät vor der

Verwendung. Achten Sie beim Außeneinsatz darauf, dass das

Gerät nur unter entsprechenden Witterungsbedingungen bzw.

bei geeigneten Schutzmaßnahmen eingesetzt wird.

• Vergewissern Sie sich vor jeder Messung, dass der zu prüfende

Bereich (z.B. Leitung) und das Prüfgerät in einwandfreiem

Zustand sind. Testen Sie das Gerät an bekannten Spannungs-

quellen (z.B. 230 V-Steckdose zur AC-Prüfung). Das Gerät

darf nicht mehr verwendet werden, wenn eine oder mehrere

Funktionen ausfallen.

LiveTester Plus

Warnung vor einer Gefahrenstelle

Warnung vor gefährlicher elektrischer Spannung:

Durch ungeschützte, spannungsführende

Bauteile im Gehäuseinneren kann eine aus-

reichende Gefahr ausgehen, Personen dem

Risiko eines elektrischen Schlags auszusetzen.

Schutzklasse II: Das Prüfgerät verfügt über eine

verstärkte oder doppelte Isolierung.

Überspannungskategorie II: Einphasige

Verbraucher, welche an normalen Steckdosen

angeschlossen werden; z.B.: Haushaltsgeräte,

tragbare Werkzeuge.

Symbole

Taste TEST FI/RCD

FI/RCD Leuchte

Kodierlegende

Signal Neutralleiter (N)

LC-Anzeige PE-Fehler

Signal Phasenleiter (L)

Signal Schutzleiter (PE)

Schukostecker (Rückseite)

Kontaktelektrode

• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

• Das Gerät ist nicht für den unbeaufsichtigten Dauereinsatz

vorgesehen.

• Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

Anzeige ist aktiv

Anzeige ist nicht aktiv

Symbol

(LCD)

(9)

(3)

(2) Testergebnis RCD

(7)

Verdrahtung korrekt

L / N vertauscht

L / PE vertauscht

PE = L

(Phasenleiter liegt auf Schutzleiter)

PE unterbrochen

N unterbrochen

L unterbrochen

Erscheint während der Berührung der Kontaktelektrode

(5) das Symbol in der LC-Anzeige, liegt eine lebens-

gefährliche Berührungsspannung am PE-Leiter vor.

Eine Elektrofachkraft ist zur Überprüfung der gesamten

Installation hinzuzuziehen.

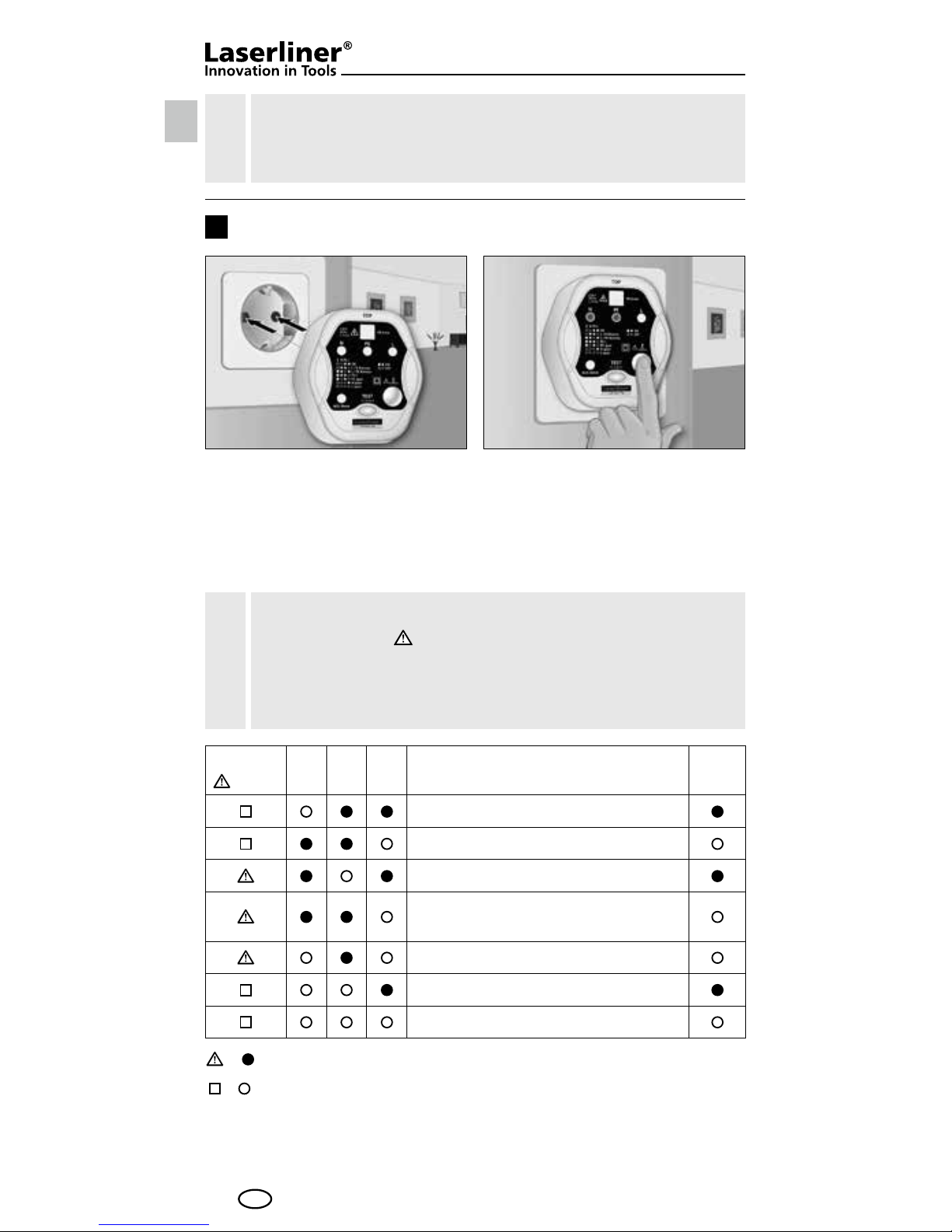

2. Die Kontaktelektrode (5)

mit dem Finger berühren

und die Anzeige laut der

nachfolgenden Tabelle

auswerten.

1. Gerät in die Steckdose

stecken. Dabei darauf

achten, dass die TOP-

Markierung oben steht.

1Überprüfung von Steckdosen

Prüfen Sie das Gerät vor jeder Benutzung unter

einem bekannten Betriebsstromkreis laut

angegebenem Spannungsbereich des Gerätes.

LiveTester Plus

Das Gerät ist für einen Schnelltest der FI/RCD

Auslösefunktion konzipiert, und ersetzt keine

komplette Abnahme- oder Wiederholungsprüfung

gemäß nationaler und internationaler Normen

(z.B. EN 50110-1 (VDE 0105), (VDE 0100).

Wurde der FI-Schutzschalter nicht ausgelöst, liegt

ein lebensgefährlicher Fehler vor, welcher durch

eine Elektofachkraft beseitigt werden muss.

3. Durch Drücken der „TEST“

Taste (3 Sek.) wird der

vorgeschaltete FI/RCD-

Schutzschalter ausgelöst.

2. Vor Auslösen des FI/RCD muss sichergestellt werden,

das keine empndlichen Geräte (z.B. PC) unbeabsichtigt

abgeschaltet werden. Beim Test wird die Netzspannung

im gesamten Phasenkreis abgeschaltet.

Wenn die RCD 30 mA Anzeige (7) NICHT leuchtet,

fahren Sie NICHT fort!

1. Gerät in die Steckdose

stecken. Dabei darauf

achten, dass die TOP-

Markierung oben steht.

2FI/RCD-Test

Die Schutzkontaktsteckdose CEE 7/4 Type F ist nicht

verpolungssicher. Daher ist auch die Warnung „L / N

Reverse“ als korrekt einzustufen. Es wird empfohlen die

Steckdosenverschaltung der gesamten Hausinstallation

gleich zu belegen.

Hinweise zur Wartung und Pege

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss

nach der europäischen Richtlinie für Elektro-

und Elektronik-Altgeräte getrennt gesammelt

und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Technische Änderungen vorbehalten. 01.16

Technische Daten

Spannungsbereich 230 V ± 10%

Kontakt-Spannungsschwelle < 35 V AC

Frequenzbereich 50 Hz

Fehlermode mit 3 Signalleuchten

LCD PE-Fehlerindikator

Anzeigeleuchte RCD-Fehler

FI/RCD-Prüfung Prüfstrom 30 mA ± 15%

Prüfzeit 60 - 300 msek.

Überspannungs-

kategorie

CAT II – 300 V

Verschmutzungsgrad 2

Feuchtigkeit max. 80% relative Luftfeuchte

(nicht kondensierend)

Schutzart IP20

Lagertemperatur

-10°C ... 70°C

Arbeitstemperatur 0°C ... 40°C

Abmessungen 76 x 67 x 69 mm (B x H x T)

Gewicht

76 g

Reinigen Sie alle Komponenten mit einem leicht angefeuch-

teten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer-

und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen,

trockenen Ort.

Der Prüfstrom 30 mA ist geeignet auch FI/RCD mit erhöh-

ter Sicherheitsanforderung (in Bad, Pool, etc.) auszulösen,

die erhöhte Empfindlichkeit der Sicherheitsfunktion dieser

FI/RCD mit z.B. 10 mA wird dabei nicht überprüft.

LiveTester Plus

Safety instructions

• The device must only be used in accordance with its intended

purpose and within the scope of the specications. Modi-

cations or changes to the device are not permitted, this will

otherwise invalidate the approval and safety specications.

• In overvoltage category II (CAT II – 300 V), the voltage

between the test device and earth must not exceed 300 V.

• Do not expose the device to mechanical stress, extreme

temperatures or signicant vibration.

• If you are working with voltages higher than 25 V/AC /

60 V/DC, exercise extreme caution. Touching the electrical

conductors at such voltages poses a risk of life-threatening

electric shocks.

• If the device comes into contact with moisture or other con-

ductive-residue, work must not be carried out under voltage.

At and above voltages of 25 V/AC / 60 V/DC, the presence of

moisture creates the risk of life-threatening electric shocks.

Clean and dry the device before use. When using the device

outdoors, make sure that the weather conditions are approp-

riate and/or that suitable protection measures are taken.

• Before every measurement make sure that the area to be

checked (e.g. line) and the tester are in perfect operating

condition. Test the device by connecting it to known voltage

sources (e.g. a 230 V socket in the case of AC testing). Stop

using the device if one or a number of its functions fails.

• Please ensure compliance with the safety regulations set out

by local and national authorities with regard to the correct

and proper use of the device.

Reliable and fast connection testing for nding faulty wiring

in sockets. The status of the wiring can be read off with the

aid of the indicator lamps, LC display and the code key. The PE

conductor error indicator with LC display additionally signals

fault voltages. The 30 mA FI/RCD quick test is used to check

the FI/RCD tripping function.

Function / Application

Read the operating instructions and the enclosed

brochure „Guarantee and additional notices“

completely. Follow the instructions they contain.

Safely keep these documents for future reference.

Contact electrode

TEST FI/RCD button

FI/RCD light

Code key

Signal, neutral conductor (N)

LC display PE error

Signal, phase conductor (L)

Signal, protective earth

conductor (PE)

Earthing pin plug (rear)

Overvoltage category II: Single-phase consumers

that are connected to standard sockets, e.g.

household appliances, portable tools.

Protection class II: The test device has

reinforced or double insulation.

Danger area warning

Warning about hazardous electrical voltage:

Unprotected live components inside the device

housing are capable of posing a risk of electric

shock.

Symbols

• The device is not suitable for unsupervised use.

• The measuring tools and accessories are not toys.

Keep out of reach of children.

LiveTester Plus

Indicator not active

Indicator active

Symbol

(LCD)

(9)

(3)

(2) Test result RCD

(7)

Wiring correct

L / N reversed

L / PE reversed

PE = L

(phase conductor on PE conductor)

PE open

N open

L open

The symbol appearing on the LC display while

touching the contact electrode (5) indicates that there

is a life-threatening touch voltage on the PE conductor.

A qualified electrician should be called in to check the

entire installation.

2. Touch the contact

electrode (5) with your

finger and evaluate

the display according

to the table below.

1. Plug the device into the

socket. Make sure that the

word TOP is at the top.

1To check sockets

Before using the device, you should always test it on

a main circuit you know to be operational within the

specified voltage range.

The device is designed for performing a quick test of

the FI/RCD tripping function and is not a substitute

for a complete acceptance or retest in accordance with

national and international standards (e.g. EN 50110-1

(VDE 0105), (VDE 0100).

If the FI circuit breaker does not trip, there is

a life-threatening fault that must be rectified

by a qualified electrician.

3. The line-side FI/RCD circuit

breaker trips when the

„TEST“ button is pressed

(3 seconds).

2. Before FI/RCD is tripped, make sure that no sensitive devices

(e.g. PC) will be switched off unintentionally. During the test,

the mains voltage is switched off in the entire phase circuit.

Do NOT continue if the RCD 30 mA indicator (7)

is NOT on!

1. Plug the device into the

socket. Make sure that the

word TOP is at the top.

2FI/RCD test

The socket outlet with earthing contact CEE 7/4 Type F

is not protected against polarity reversal. The warning

„L/N Reverse“ should therefore also be considered

as correct. It is recommended to use uniform socket

wiring throughout the building installation.

Table des matières

Langues :

Autres manuels LaserLiner Instrument de mesure

LaserLiner

LaserLiner ThermoInspector Manuel utilisateur

LaserLiner

LaserLiner RangeXtender G 30 Manuel utilisateur

LaserLiner

LaserLiner GreenLine-Laser 2 P Manuel utilisateur

LaserLiner

LaserLiner CoatingTest-Master Manuel utilisateur

LaserLiner

LaserLiner MultiFinder Pro Manuel utilisateur

LaserLiner

LaserLiner SoundTest-Master Manuel utilisateur

LaserLiner

LaserLiner CompactPlane-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner SuperSquare-Laser Manuel utilisateur

LaserLiner

LaserLiner MultiWet-Finder Plus Manuel utilisateur

LaserLiner

LaserLiner MultiMeter Pocket XP Manuel utilisateur

LaserLiner

LaserLiner PowerBright-Laser PBL P5 Manuel utilisateur

LaserLiner

LaserLiner ActiveFinder Pro Manuel utilisateur

LaserLiner

LaserLiner CompactLine-Laser G360 Manuel utilisateur

LaserLiner

LaserLiner BBQ-GasCheck Manuel utilisateur

LaserLiner

LaserLiner EasyCross-Laser Green Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Vision Manuel utilisateur

LaserLiner

LaserLiner Revolution Manuel utilisateur

LaserLiner

LaserLiner MultiWet-Finder Plus Manuel utilisateur

LaserLiner

LaserLiner SmartVision-Laser Manuel utilisateur

LaserLiner

LaserLiner SuperPlane-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner DigiLevel Compact Manuel utilisateur

LaserLiner

LaserLiner ThermoSpot Manuel utilisateur

LaserLiner

LaserLiner ClimaCheck Manuel utilisateur

LaserLiner

LaserLiner Quadrum OneTouch Green Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
