LaserLiner CableChecker Manuel utilisateur
CableChecker
UA
CZ
EE
LV
LT
RO
BG
GR
SI
HU
SK
SE
NO
TR
RU
02
09
16
23
DE
GB
NL
DK
30
FR
ES
IT
PL
FI
PT
37
44
51
58
02
DE
Sicherheitshinweise
• Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
• Setzen Sie das Gerät keiner mechanischen Belastung,
enormen Temperaturen oder starken Vibrationen aus.
• Das Gerät muss vor dem Öffnen der Batteriefachabdeckung
von allen Messkreisen getrennt werden.
• Das Gerät ist nicht zur Messung unter Spannung geeignet.
Daher immer auf die Spannungsfreiheit des Messkreises achten.
Die Spannungsfreiheit muss durch geeignete Maßnahmen
gewährleistet sein.
• Keine Messung in der Nähe von bzw. direkt an spannungsführenden
Kabeln durchführen! Es besteht die Gefahr lebensgefährlicher
Stromschläge sowie die Beschädigung des Gerätes.
• Achten Sie darauf, dass alle Hochspannungskondensatoren
entladen sind.
Lesen Sie die Bedienungsanleitung und das beiliegende Heft
„Garantie- und Zusatzhinweise“ vollständig. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlagen gut
aufbewahren.
!
Funktion / Verwendung
• Lokalisiert Telefondrähte, Netzwerkkabel, TV-Kabel,
Drähte und Kabel in elektrischen Systemen
• Adapter für das Prüfen der gängigsten Steckverbindungen
(RJ 11, RJ 45, TV-Koax)
• Universelle Prüfklemmen für den Anschluss an beliebige Leiter
• Lautstarkes Tonsignal für die einfache Identikation der
ausgewählten Kabel
Symbole
Warnung vor einer Gefahrenstelle
Warnung vor gefährlicher elektrischer Spannung:
Durch ungeschützte, spannungsführende Bauteile
im Gehäuseinneren kann eine ausreichende Gefahr
ausgehen, Personen dem Risiko eines elektrischen
Schlags auszusetzen.
CableChecker
03
DE
• Der Sender leitet die Messspannung in die zu prüfenden Leitungen ein.
Empndliche Elektronik (z.B. Netzwerkkarten) könnten dadurch
beeinträchtigt oder beschädigt werden. Stellen Sie daher vor der
Messung sicher, dass die zu prüfenden Leitungen von empndlicher
Elektronik getrennt sind.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.

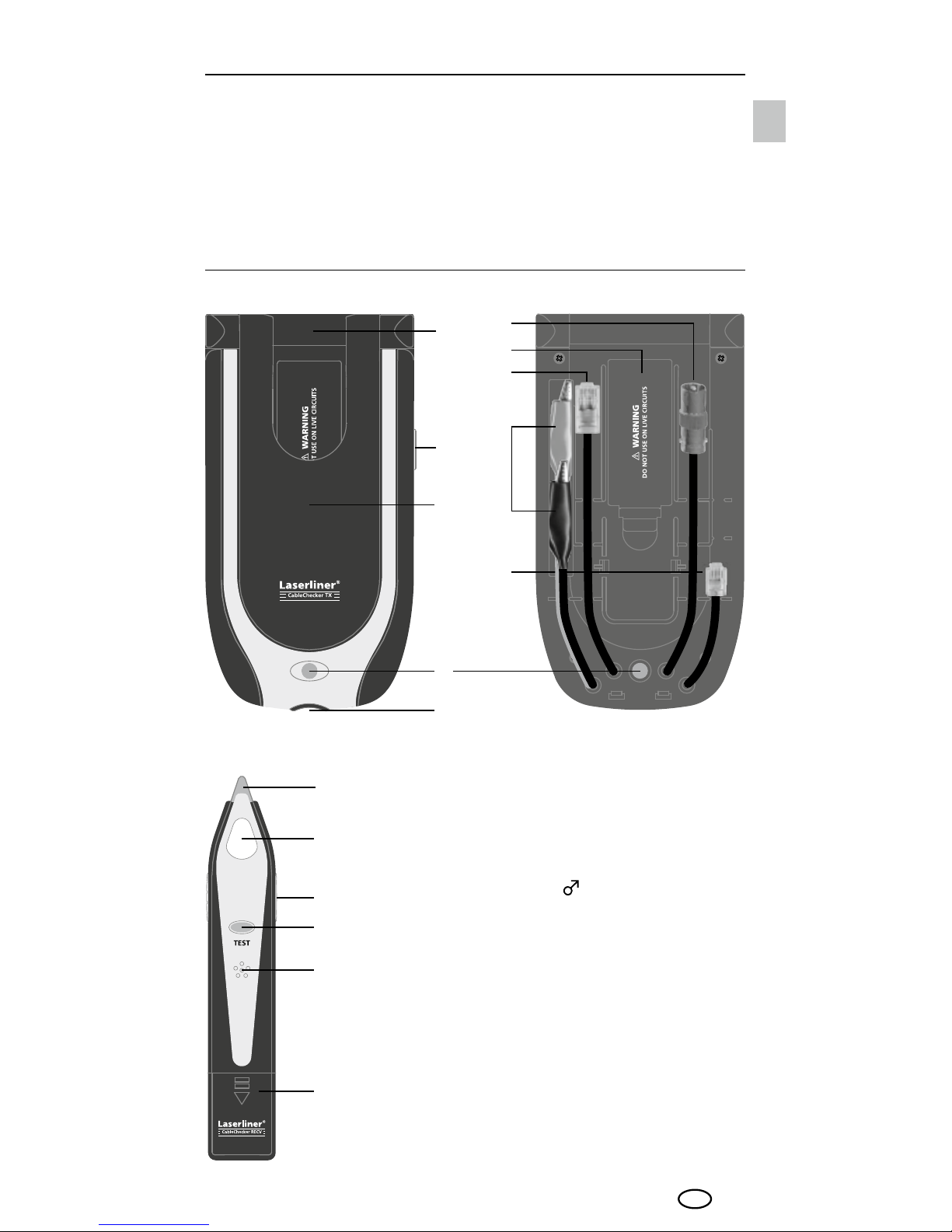

Empfänger RECV
1
Aufnahme für Empfänger RECV
2
AN / AUS-Schalter (Seite)
3
Abdeckung
4
Statusanzeige
5
Öffnung für Adapter
6
TV-Koax-Adapter
7
Batteriefach
8
RJ 45-Adapter
9
Kabelklemmen
10
RJ 11-Adapter
11
Messspitze
12
Statusanzeige
13
Lautstärkeregler Empfangssignal (Seite)
14
Taste Testmodus
15
Lautsprecher
16
Batteriefach
11
12
13
14
15
16
Sender TX geschlossen Sender TX geöffnet
1
2
4
7
6
8
9
10
5
3
04
DE
Einsetzen der Batterien
Das Gerät muss vor dem Öffnen der Batteriefachabdeckung von
allen Messkreisen getrennt werden. Empfohlener Batteriewechsel
beim Sender: Wenn die Statusanzeige nur noch schwach leuchtet.
Beim Empfänger: Signallautstärke verringert sich, obwohl die Lage
des Gerätes bzw. der Lautstärkeregler (13) nicht verändert wird.
Schalten Sie das Gerät mit geöffneter Abdeckung nicht ein.
Auf richtige Polung achten!
1
4 x LR44
1,5 V Knopfzellen
2 x 1,5 V Typ AAA
AUTO-OFF Funktion
Das Messgerät schaltet sich nach 30 Minuten
Inaktivität automatisch ab, um die Batterien
zu schonen.
Hinweise zur Messung
Sender TX
1. Abdeckung (3) öffnen
2. Benötigten Prüfadapter durch
die Öffnung (5) ziehen
3. Abdeckung (3) wieder schließen
4. Prüfadapter mit dem Messkreis verbinden
5. Sender einschalten (2),
Statusanzeige (4) blinkt
2a
CableChecker
05
DE
Empfänger RECV
1. Taste Testmodus (14) gedrückt halten
2. Empfänger in die Nähe
des Senders bewegen
3. Wenn Signal ertönt und Status-
anzeige (12) leuchtet, sind beide
Geräte funktionsbereit
4. Signalen folgen
Lautstärke /
Messtiefe
erhöhen
Lautstärke /
Messtiefe
verringern
Tipps
• Das Empfangssignal mit dem Lautstärkeregler (13) schrittweise
reduzieren, um das gesuchte Kabel besser zu lokalisieren.
Das gesuchte Kabel kann durch Lautstärkeunterschiede geortet
werden und wird durch das hellste Leuchten der Statusanzeige (12)
bzw. die höchste Signal-Lautstärke angezeigt.
• Beste Suchergebnisse werden erzielt, wenn die Messspitze (11)
einen direkten metallischen Kontakt mit der gesuchten Leitung hat.
Dann wird durch diese Berührung ein deutlich hörbarer Signal-
sprung erzeugt. Stärkere Signale erhält man auch an den Kabel-
enden (Bild a) oder direkt an den Einzeladern (Bild b).
• Parallel laufende Stromleitungen können störendes Brummen
in der Messleitung erzeugen. Falls die Fremdstörung zu stark
sein sollte, wenn möglich die Hausversorgung während der
Messung abschalten.
• Evtl. auftretende Störungen (Brummen usw.) können durch
Erdung der Rück- oder Abschirmleiter in der Messleitung
reduziert werden. Dabei kann eine Erdung durch die eigene
Hand oder Finger bereits ausreichend sein.
2b
2c
a b
06
DE
Leitungen verfolgen
3
Den Messkreis spannungsfrei schalten. Abschirmungen
im Kabel und im Umgebungsbereich (Metallabdeckungen,
Metallständerwerk usw.) verringern die Ortungstiefe
des Empfängers.
!
Die Kabelklemmen (9) an die
gewünschte Leitung anschließen.
Anschließend mit dem Empfänger bei
gedrückter Testmodus-Taste (14) die
Leitung suchen.
Das Signal beim Empfänger auf
höchste Lautstärke einstellen (13), um
die maximale Messtiefe zu erzielen.
Bei Verfolgung einer einzelnen Leitung die rote Klemme
mit der gesuchten Leitung und die schwarze mit Masse
(Erdleiter oder Abschirmung) verbinden.
Beim Anschluss an zwei Signalleitungen innerhalb eines
Kabels ist das Signal schwächer.
!
AufndenvonLAN-Kabeln
Den RJ 45-Adapter (8) an eine Netz-
werkdose anschließen. Anschließend
mit dem Empfänger bei gedrückter
Testmodus-Taste (14) die Leitung suchen.
4
Um Störungen zu ver-
meiden, alle Netzwerk-
verbindungen trennen.
!
CableChecker
07
DE
AufndenvonTV-Kabeln
Den TV-Koax-Adapter (6) an eine TV-Dose anschließen.
Anschließend mit dem Empfänger bei gedrückter Testmodus-Taste (14)
die Leitung suchen.
5
Um Störungen zu vermeiden, die Haus-TV-Versorgung trennen.
Insbesondere TV-Dosen können Filter enthalten, welche
die Messungen negativ beeinussen. Dann die TV-Dose
demontieren und direkt am Kabel messen.
!
AufndenvonTelefonkabeln
Den RJ 11-Adapter (10) an eine Telefondose anschließen.
Anschließend mit dem Empfänger bei gedrückter Testmodus-Taste (14)
die Leitung suchen.
6
Um Störungen zu vermeiden, die Haus-Telefon-
versorgung trennen.
!
Technische Änderungen vorbehalten 01.16
Technische Daten
Sender TX / Empfänger RECV
Signal Multifrequenz Impuls
Max. Eingangsspannung
20 V DC
Max. rel. Luftfeuchte < 85% rH nicht kondensierend
Arbeitstemperatur
-10°C…40°C
Lagertemperatur -10°C…50°C
Sender TX
Max. Ausgangsstromstärke
10 mA
Max. Signalspannung
8 Vss (Spitze-Spitze)
Max. Testlänge
100 m
Stromversorgung
2 x 1,5 V Typ AAA
Abmessungen
80 x 152 x 46 mm
Gewicht (inkl. Batterien)
185 g
Empfänger RECV
Max. Ausgangsstromstärke
30 mA
Messbereich SCAN-Modus
0 - 5 cm Messtiefe
Stromversorgung
4 x LR44 1,5 V Knopfzellen
Abmessungen
26 x 148 x 17 mm
Gewicht (inkl. Batterien)
45 g
08
DE
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für
den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten
Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und
Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren
Lagerung und lagern Sie das Gerät an einem sauberen, trockenen Ort.
Safety instructions
• The structure of the device must not be modied in any way.
• The device must only be used in accordance with its intended
purpose and within the scope of the specications.
•
Do not expose the device to mechanical stress, extreme
temperatures or signicant vibration.
• Isolate the device from all measuring circuits before opening
the battery compartment cover.
• The device is not suitable for measurement whilst under voltage.
Therefore, always make sure the measuring circuit is at zero voltage.
Appropriate measures must be taken to ensure a zero-voltage state.
• Do not perform any measurements in the vicinity of or directly
a djacent to live cables! There is a risk of fatal electric shocks
and damage to the device.
• Check that all high-voltage capacitors are discharged.
Read the operating instructions and the enclosed brochure
“Guarantee and additional notices“ completely. Follow the
instructions they contain. Safely keep these documents for
future reference.
!
Function / Application
• Locates telephone wires, network cables, TV cables
as well as wires and cables in electrical systems
• Adapter for testing commonly used plug connections
(RJ 11, RJ 45, TV-coax.)
• Universal test terminals for connecting to any type of conductor
• Loud audible signal for straightforward identication
of selected cables
Symbols
Danger area warning
Hazardous electrical voltage warning:
Unprotected live components inside the device
housing may pose a risk of electric shock.
CableChecker
09
GB
• The sender introduces the measuring voltage into the lines to be tested.
This may impair or damage sensitive electronic equipment (e.g. network
cards). Therefore, please make sure that any lines to be tested which belong
to sensitive electronic equipment are isolated before measurement.
• The measuring tools and accessories are not toys.
Keep out of reach of children.
Receiver RECV
11
12
13
14
15
16
Transmitter TX closed Transmitter TX open
1
2
4
7
6
8
9
10
5
3
10
1
Receptacle for receiver RECV
2
ON / OFF switch (side)
3
Cover
4
Status LED
5
Opening for adapter
6
TV-coax adapter
7
Battery compartment
8
RJ 45 adapter
9
Cable terminals
10
RJ 11 adapter
11
Test prod
12
Status LED
13
Receiver signal volume control (side)
14
Test mode button
15
Speaker
16
Battery compartment
GB
Table des matières
Langues :
Autres manuels LaserLiner Instrument de mesure
LaserLiner
LaserLiner 4K5 RA 500 Manuel utilisateur
LaserLiner
LaserLiner ThermoMaitre Manuel utilisateur
LaserLiner
LaserLiner DampMaster Plus Manuel utilisateur
LaserLiner
LaserLiner DampFinder Compact Plus Manuel utilisateur
LaserLiner
LaserLiner CompactPlane-Laser 3D Manuel utilisateur
LaserLiner
LaserLiner CompactLine-Laser G360 Manuel utilisateur
LaserLiner
LaserLiner DigiLevel Compact Manuel utilisateur
LaserLiner
LaserLiner ThermoSpot Manuel utilisateur
LaserLiner
LaserLiner MoistureMaster Manuel utilisateur
LaserLiner
LaserLiner ClampMeter XP Manuel utilisateur
LaserLiner
LaserLiner MultiFinder Plus Manuel utilisateur
LaserLiner
LaserLiner DistanceMaster Compact Pro Manuel utilisateur
LaserLiner
LaserLiner CableTracer Pro Manuel utilisateur
LaserLiner
LaserLiner PowerCross-Laser 5 Combi Manuel utilisateur
LaserLiner
LaserLiner RangeXtender RX 30 Manuel utilisateur
LaserLiner
LaserLiner PrecisionCross-Laser PCL 5P RXR Manuel utilisateur
LaserLiner
LaserLiner MasterLevel Box Manuel utilisateur
LaserLiner
LaserLiner CompactPlane-Laser 3G Manuel utilisateur
LaserLiner
LaserLiner VideoScope XL Manuel utilisateur
LaserLiner
LaserLiner LaserMeter X20 Manuel utilisateur
Manuels Instrument de mesure populaires d'autres marques
Endress+Hauser
Endress+Hauser Proline Promag 50 Caractéristiques techniques
Siemens
Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces
KLINGER
KLINGER CMF V Series Manuel utilisateur
EXFO
EXFO FTB-2 Manuel d'exploitation et d'entretien
Keysight
Keysight M8290A Manuel utilisateur
ADTEK
ADTEK MW-5 Manuel utilisateur
