LaserLiner LaserRange-Master i2 Manuel utilisateur

LaserRange-Master i2

Laser

650 nm

Laser

2 x Typ AAA / LR03

1,5V / Alkaline

LaserRange-Master i2

x·y=m2

x·y·z=m

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Ga-

rantie- und Zusatzhinweise“ sowie die aktuellen Informationen

und Hinweise im Internet-Link am Ende dieser Anleitung voll-

ständig durch. Befolgen Sie die darin enthaltenen Anweisungen.

Diese Unterlage ist aufzubewahren und bei Weitergabe der

Lasereinrichtung mitzugeben.

Kompakter Laser-Entfernungsmesser zum Messen

von Längen, Flächen und Volumen im Innenbereich

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Umbauten oder Veränderungen am Gerät sind nicht gestattet,

dabei erlischt die Zulassung und die Sicherheitsspezikation.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw.

nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

LaserRange-Master i2

2 sec

1x 2x

1 sec

1 sec 2 sec

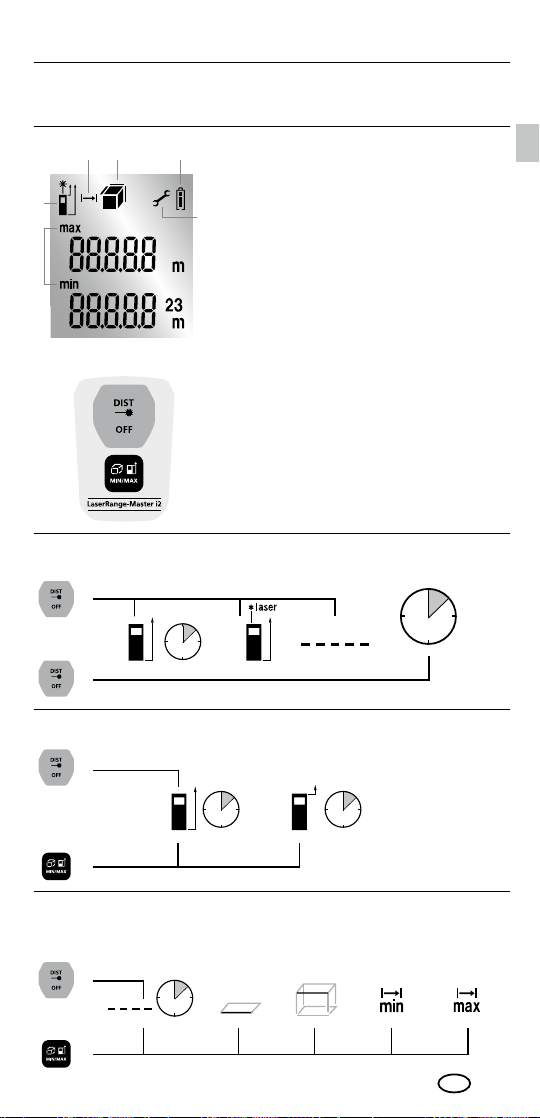

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

1. 1.

TASTATUR:

AN / Messen / AUS

Länge, Fläche, Volumen,

Messung Min./Max.

Messebene (Referenz)

hinten / vorne

DISPLAY:

Messebene (Referenz)

hinten / vorne

Anzeige Länge / Fläche / Volumen

Messwerte / Messergebnisse

Einheit m

Zwischenwerte / min/max-Werte

Batteriesymbol

Messung Min./Max.

Fehlfunktion / Service erforderlich

1x 1 sec

2x 3x 4x

Messfunktionen umschalten:

Länge Fläche Volumen Messung Messung

(Gerät an) Min. Max.

– Bei einem Einsatz in der Nähe von hohen Spannungen oder unter

hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit

beeinusst werden.

1x 2x 6x4x3x 5x

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

Messung Min.

Das LC-Display zeigt den kleinsten Wert (min) und den aktuellen Wert an.

Messung Max.

Das LC-Display zeigt den größten Wert (max) und den aktuellen Wert an.

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

• Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

• Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen

kann die max. Abweichung größer als 3 mm betragen.

Messung Min./Max.:

Messung Laser an Messung Beenden

Min./Max.

1x 2x 3x

1x 2x 4x3x

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

1x 2x

1 sec

Längenmessung:

Gerät an Laser an Messung

LaserRange-Master i2

• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

• Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

• Eine Energiesparfunktion schaltet das Gerät automatisch ab.

• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

Technische Daten (Technische Änderungen vorbehalten. 09.17)

Messbereich innen 0,3 m - 20 m

Genauigkeit (typisch)* ±0,2 mm / m

Laserklasse 2 < 1 mW

Laserwellenlänge 650 nm

Stromversorgung 2 x AAA 1,5 Volt Batterien

Abmessungen (B x H x T) 40 x 110 x 24 mm

Gewicht (inkl. Batterien) 90 g

Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät

Arbeitsbedingungen

-10°C … 40°C, Luftfeuchtigkeit max. 20

… 85% rH, nicht kondensierend, Arbeits-

höhe max. 2000 m über NN (Normalnull)

Lagerbedingungen -20°C … 70°C,

Luftfeuchtigkeit max. 80% rH

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und

Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann

die Messabweichung um ± 0,2 mm/m steigen.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=lrmi2

Fehlercode:

Err15:

Err16:

Err26:

Außerhalb des Messbereichs

Empfangenes Signal zu schwach

Wert außerhalb des Anzeigebereichs

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch

und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.

Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das

Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die

Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein

Kalibrierungsintervall von einem Jahr.

Completely read through the operating instructions, the

"Warranty and Additional Information" booklet as well as

the latest information under the internet link at the end of

these instructions. Follow the instructions they contain. This

document must be kept in a safe place and if the laser device

is passed on, this document must be passed on with it.

Compact laser distance meter for measuring length,

area and volume indoors

General safety instructions

– The device must only be used in accordance with its intendedpurpose

and within the scope of the specications.

– The measuring tools and accessories are not toys. Keep out of reach

of children.

– Modications or changes to the device are not permitted, this will

otherwise invalidate the approval and safety specications.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration.

– The device must no longer be used if one or more of its functions fail

or the battery charge is weak.

– Please ensure compliance with the safety regulations set out by local and

national authorities with regard to the correct and proper use of the device.

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should shut

their eyes and immediately move away from the beam.

– Tampering with (making changes to) the laser device is not permitted.

– Under no circumstances should optical instruments (magnifying glass,

microscope, binoculars)

Safety instructions

Using class 2 lasers

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 650 nm

EN 60825-1:2014

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic compatibility

regulations and limit values in accordance with EMC-Directive

2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft, petrol

stations or in the vicinity of people with pacemakers – may apply.

Electronic devices can potentially cause hazards or interference or be

subject to hazards or interference.

LaserRange-Master i2

2 sec

1x 2x

1 sec

1 sec 2 sec

Switch on, measure and switch off:

device on laser on measure device off

Change measurement point (reference):

rear (device on) front

KEYPAD:

ON / Measure / OFF

length, area, volume,

min./max. measurement

Measurement point (reference)

rear / front

DISPLAY:

Measurement point (reference)

rear / front

Display length / area / volume

Measurement values /

Measurement results

Unit m

Intermediate values / min/max values

Battery symbol

Min./max. measurement

Malfunction / service required

1x 1 sec

2x 3x 4x

Change measurement function:

length area volume Min. Max.

(device on) measure- measure-

ment ment

– The measuring accuracy may be affected when working close to high

voltages or high electromagnetic alternating elds.

1x 2x 6x4x3x 5x

Volume measurement:

volume 1. measurement 2. measurement 3. measurement

Min. measurement

The LC display shows the lowest value (min.) and the current value.

Max. measurement

The LC display shows the highest value (max.) and the current value.

Important notices

• The laser points to the location that will be measured.

No objects may get into the laser‘s line of measurement.

• The device compensates the measurement for different room

temperatures. Therefore allow the device a brief adaptation period

when changing locations with large temperature differences.

• The device is only conditionally useable in outdoor areas and cannot

be used in strong sunlight.

• The measurement results of outdoor measurements may be influenced

or falsified by rain, fog and snow.

• In unfavourable conditions, e.g. with poorly reflecting surfaces, the

maximum deviation may be greater than 3mm.

Min./max. measurement:

Min./max. laser on measure stop

measurement

1x 2x 3x

Length measurement:

device on laser on measure

1x 2x

1 sec

1x 2x 4x3x

Area measurement:

area laser on 1. measure- laser on 2. measure-

ment ment

Table des matières

Langues :

Autres manuels LaserLiner Instrument de mesure

LaserLiner

LaserLiner 4K5 SL 350 Manuel utilisateur

LaserLiner

LaserLiner Quadrum OneTouch Green Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master T7 Manuel utilisateur

LaserLiner

LaserLiner PowerCross-Laser 5 Combi Manuel utilisateur

LaserLiner

LaserLiner MultiWet-Finder Plus Manuel utilisateur

LaserLiner

LaserLiner PowerCross-Laser 5 Combi Manuel utilisateur

LaserLiner

LaserLiner AirCheck Clima Manuel utilisateur

LaserLiner

LaserLiner AutoControl-Master ACM Manuel utilisateur

LaserLiner

LaserLiner DampMaster Manuel utilisateur

LaserLiner

LaserLiner SuperPlane-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner MultiWet-Master Compact Plus Manuel utilisateur

LaserLiner

LaserLiner MoistureMaster Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 360 PowerBright Manuel utilisateur

LaserLiner

LaserLiner 4K5 FL 500 Manuel utilisateur

LaserLiner

LaserLiner LAN-Check Manuel utilisateur

LaserLiner

LaserLiner DampMaster Compact Plus Manuel utilisateur

LaserLiner

LaserLiner ThermoMaster Manuel utilisateur

LaserLiner

LaserLiner MultiMeter-Pocket Manuel utilisateur

LaserLiner

LaserLiner EasyCross-Laser Green Manuel utilisateur

LaserLiner

LaserLiner ClimaData Stick Manuel utilisateur

LaserLiner

LaserLiner VideoScope XL Manuel utilisateur

LaserLiner

LaserLiner PowerBright-Laser PBL P5 Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Pocket Pro Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
